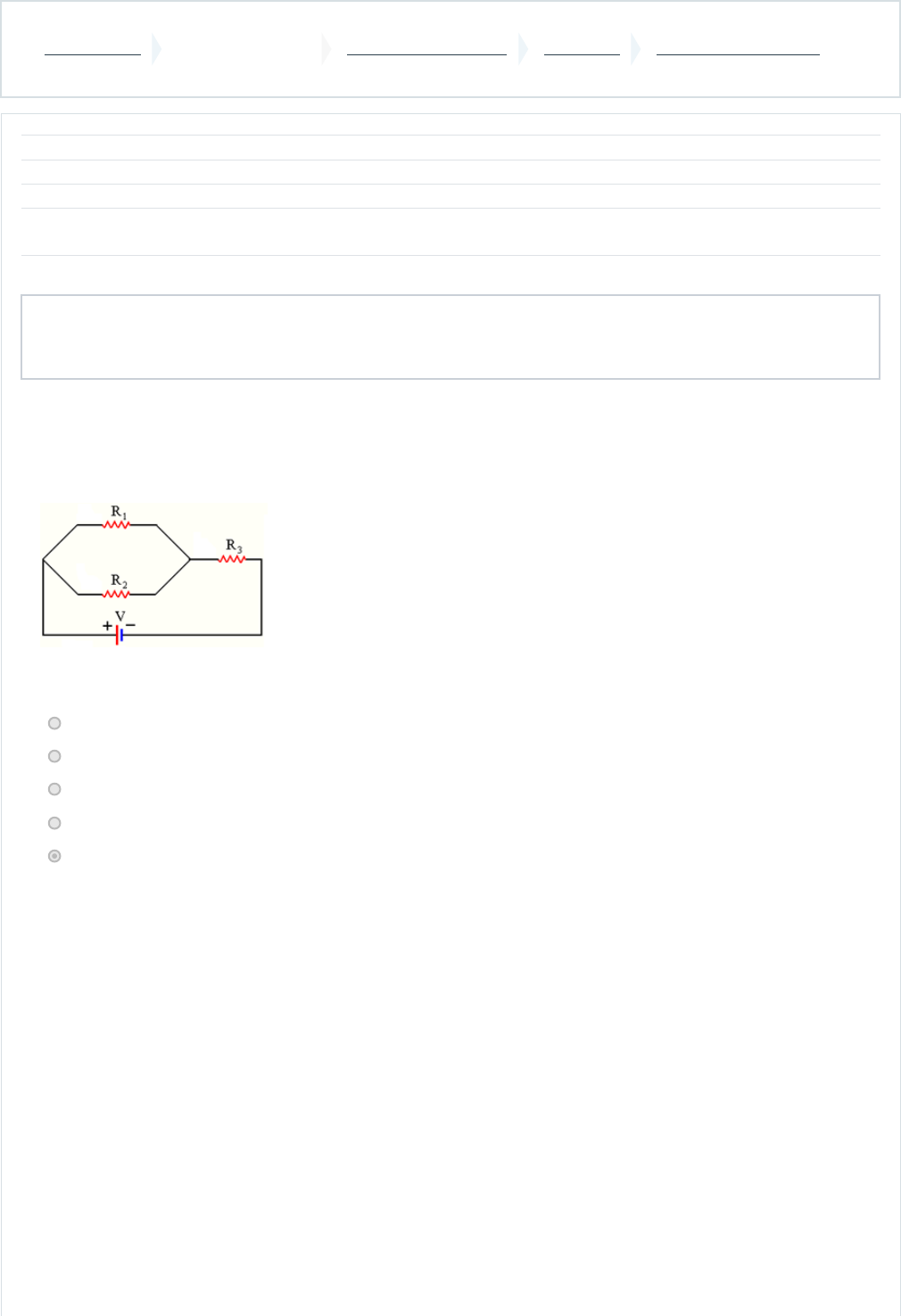

<p>Página inicial Minhas disciplinas 2024/3 - Eletrotécnica UNIDADE III Avaliação - Unidade III</p><p>Iniciado em set 2024</p><p>Estado Finalizada</p><p>Concluída em set 2024</p><p>Tempo</p><p>empregado</p><p>minutos segundos</p><p>Avaliar 0,50 de um máximo de 0,50(100%)</p><p>Questão 1</p><p>Completo</p><p>Atingiu 0,05 de 0,05</p><p>A associação de resistores é um artifício utilizado para simplificar um circuito e, assim, facilitar o cálculo dos</p><p>parâmetros, como tensão, corrente e potência. As associações podem ser feitas em paralelo, série ou uma</p><p>associação mista onde há associação em série e em paralelo. Analise o circuito da figura, considerando que R1=</p><p>6,0, R2 = 12,0, R3 = 4,0 e V = 16 V.</p><p>Assinale a opção que apresente corretamente os valores da resistência equivalente da corrente deste resistor e</p><p>qual a potência que este dissipa, respectivamente nesta ordem.</p><p>a. Req = 22,0, I = 0,73 A e P = 11,68 W.</p><p>b. Req = 13,09, I = 1,22 A e P = 19,52 W.</p><p>c. Req = 5,45, I = 2,94 A e P = 47 W.</p><p>d. Req = 4,36, I = 3,67 A e P = 58,72 W.</p><p>e. Req = 8,0, I = 2,0 A e P = 32 W.</p><p>A resposta correta é: Req = 8,0, I = 2,0 A e P = 32 W.</p><p>Avaliação - Unidade III: Revisão da tentativa</p><p>1/8</p><p>https://ambienteonline.uninga.br/</p><p>https://ambienteonline.uninga.br/course/view.php?id=27850</p><p>https://ambienteonline.uninga.br/course/view.php?id=27850&section=5</p><p>https://ambienteonline.uninga.br/mod/quiz/view.php?id=793986</p><p>Questão 2</p><p>Completo</p><p>Atingiu 0,05 de 0,05</p><p>A resistência elétrica é conhecida conceitualmente como o parâmetro que se opõe à passagem de corrente</p><p>elétrica, ou seja, a dificuldade que a corrente elétrica tem ao passar por um condutor. Através da segunda lei de</p><p>Ohm a resistência pode ser calculada por R=ρ(l/A), em que tem relação direta com a resistividade do material e</p><p>seu comprimento, e relação indireta com a área da seção transversal. No circuito elétrico a primeira lei de ohm,</p><p>dada por V=R.I, relaciona a resistência elétrica com as variáveis de circuito tensão (V) e corrente (I) como uma</p><p>constante de proporcionalidade. Sendo assim, quanto maior o valor de tensão, maior o valor de corrente</p><p>quando a resistência é mantida em um valor fixo. Com essas informações, considere o circuito apresentado a</p><p>seguir, em que a tensão (v) é fornecida por uma fonte ideal de corrente contínua, i é a corrente e tem sua</p><p>direção e sentido convencional e R é uma resistência elétrica ideal, qual dos gráficos representa melhor a</p><p>relação entre tensão e corrente encontrada pela primeira lei de Ohm?</p><p>a.</p><p>b.</p><p>c.</p><p>d.</p><p>e.</p><p>A resposta correta é:</p><p>Avaliação - Unidade III: Revisão da tentativa</p><p>2/8</p><p>Questão 3</p><p>Completo</p><p>Atingiu 0,05 de 0,05</p><p>Analise o circuito a seguir e assinale a alternativa que apresenta a resposta correta quanto a resistência</p><p>equivalente deste circuito.</p><p>a.</p><p>b.</p><p>c. Nenhuma das alternativas.</p><p>d.</p><p>e.</p><p>q =Re</p><p>.( )R1</p><p>.R2 R3</p><p>+R2 R3</p><p>+( )R1</p><p>.R2 R3</p><p>+R2 R3</p><p>= + +1</p><p>qRe</p><p>1</p><p>R1</p><p>R2</p><p>1</p><p>R3</p><p>q = +Re R1</p><p>( )</p><p>.R2 R3</p><p>+R2 R3</p><p>( )</p><p>.R2 R3</p><p>+R2 R3</p><p>q = + +Re R1 R2 R3</p><p>A resposta correta é: q =Re</p><p>.( )R1</p><p>.R2 R3</p><p>+R2 R3</p><p>+( )R1</p><p>.R2 R3</p><p>+R2 R3</p><p>Avaliação - Unidade III: Revisão da tentativa</p><p>3/8</p><p>Questão 4</p><p>Completo</p><p>Atingiu 0,05 de 0,05</p><p>Questão 5</p><p>Completo</p><p>Atingiu 0,05 de 0,05</p><p>As instalações elétricas prediais são divididas em circuitos elétricos que podem conter vários elementos, em um</p><p>circuito de iluminação, por exemplo, podem haver várias lâmpadas conectadas à mesma fonte de tensão.</p><p>Outros circuitos podem conter somente dois elementos, como o caso do chuveiro elétrico, que é conectado</p><p>junto a uma fonte de tensão e pela norma necessita de um circuito específico para sua alimentação. Sabendo</p><p>que o chuveiro pode ser considerado uma carga puramente resistiva, se considerarmos um resistor ideal onde a</p><p>lei de Ohm pode ser aplicada (V = R.I), a potência pode ser calculada a partir de P = V.I e sabendo que a energia</p><p>gasta por um chuveiro pode ser calculada pela sua potência vezes o tempo que ele fica ligado, analise as</p><p>alternativas a seguir e escolha a CORRETA.</p><p>a. Nenhuma das alternativas está correta.</p><p>b. Um chuveiro de 5400 W de potência conectado a uma fonte de tensão de 220 V gasta a mesma energia</p><p>de um chuveiro conectado a uma fonte de tensão de 127 V.</p><p>c. Em uma instalação de 220 V, a corrente elétrica que alimenta um chuveiro operando no modo inverno</p><p>com 5400 W de potência elétrica é menor que a resistência deste mesmo chuveiro operando no modo</p><p>verão com potência elétrica de 2400 W.</p><p>d. A corrente elétrica de um chuveiro de 5400 W de potência ligado em uma instalação de 220 V é maior que</p><p>a corrente deste mesmo chuveiro ligado a uma instalação de 127 V.</p><p>e. Em uma instalação de 220 V, a resistência de um chuveiro operando no modo inverno com 5400 W de</p><p>potência elétrica é maior que a resistência deste mesmo chuveiro operando no modo verão com potência</p><p>elétrica de 2400 W.</p><p>A resposta correta é: Um chuveiro de 5400 W de potência conectado a uma fonte de tensão de 220 V gasta a</p><p>mesma energia de um chuveiro conectado a uma fonte de tensão de 127 V.</p><p>Calcule o resistor equivalente para o circuito desenhado a seguir e a tensão que alimenta os resistores R2 e</p><p>R3.Dados:</p><p>R1 = 1,6 Ω, R2 = 4,0 Ω e R3 = 6,0 Ω</p><p>a. Req = 2,5 Ω e V = 7,68 V.</p><p>b. Req = 8,4 Ω e V = 2,3 V.</p><p>c. Req = 0,95 Ω e V = 20 V.</p><p>d. Req = 4,0 Ω e V = 4,8 V.</p><p>e. Req = 3,0 Ω e V = 6,4 V.</p><p>A resposta correta é: Req = 4,0 Ω e V = 4,8 V.</p><p>Avaliação - Unidade III: Revisão da tentativa</p><p>4/8</p><p>Questão 6</p><p>Completo</p><p>Atingiu 0,05 de 0,05</p><p>Questão 7</p><p>Completo</p><p>Atingiu 0,05 de 0,05</p><p>O circuito a seguir apresenta uma disposição mista na associação de resistores. Calcule a resistência</p><p>equivalente deste circuito.</p><p>Qual das alternativas a seguir apresenta o resultado correto?</p><p>a.</p><p>b.</p><p>c.</p><p>d.</p><p>e.</p><p>= 325Ω.Req</p><p>= 130Ω.Req</p><p>= 83Ω.Req</p><p>= 373Ω.Req</p><p>= 73Ω.Req</p><p>A resposta correta é: = 73Ω.Req</p><p>O circuito a seguir possuí quatro resistores, sendo R1, R2, R3.</p><p>No que se refere à associação de resistores, de acordo com a disposição dos resistores, podemos dizer que este</p><p>é um:</p><p>a. Circuito paralelo.</p><p>b. Circuito resistivo.</p><p>c. Circuito série.</p><p>d. Circuito misto.</p><p>e. Circuito equilibrado.</p><p>A resposta correta é: Circuito paralelo.</p><p>Avaliação - Unidade III: Revisão da tentativa</p><p>5/8</p><p>Questão 8</p><p>Completo</p><p>Atingiu 0,05 de 0,05</p><p>O circuito a seguir possui quatro resistores, sendo R1, R2, R3 e R4.</p><p>No que se refere a associação de resistores, de acordo com a disposição dos resistores podemos dizer que este</p><p>é um:</p><p>a. Circuito paralelo.</p><p>b. Circuito série.</p><p>c. Circuito resistivo.</p><p>d. Circuito misto.</p><p>e. Circuito equilibrado.</p><p>A resposta correta é: Circuito série.</p><p>Avaliação - Unidade III: Revisão da tentativa</p><p>6/8</p><p>Questão 9</p><p>Completo</p><p>Atingiu 0,05 de 0,05</p><p>Três lâmpadas idênticas foram ligadas no circuito esquematizado na figura a seguir. A bateria apresenta</p><p>resistência interna desprezível e os fios, resistência nula. Um técnico fez uma análise do circuito para prever a</p><p>corrente elétrica nos pontos A, B, C, D e E e rotulou essas correntes de IA, IB, IC, ID e IE, respectivamente.</p><p>Analisando o circuito, o técnico conclui que as correntes que apresentam o mesmo valor são:</p><p>a. IA = IE e IC = ID.</p><p>b. IA = IB = IE e IC = ID.</p><p>c. IA = IB, apenas.</p><p>d. IA = IB = IE, apenas.</p><p>e. IC = IB, apenas.</p><p>A resposta correta é: IA = IE e IC = ID.</p><p>Avaliação - Unidade III: Revisão da tentativa</p><p>7/8</p><p>Questão 10</p><p>Completo</p><p>Atingiu 0,05 de 0,05</p><p>Um chuveiro elétrico de uma residência alimentada com tensão de 220 V opera em duas posições: inverno</p><p>(4.400 W) e verão (2.200 W). Considere que a carga desse chuveiro elétrico seja representada por uma</p><p>resistência pura. Sabendo que a potência em uma carga é igual ao produto da tensão pela corrente (P = V x I),</p><p>que a relação entre tensão e corrente em uma carga resistiva é igual ao próprio valor da resistência (R = V/I) e</p><p>que a energia em uma carga de potência constante é dada pelo produto da potência pelo tempo (E = P x t). Leia</p><p>as afirmativas:</p><p>I. A resistência na posição inverno é menor que na posição verão.</p><p>II. Um disjuntor de 15 A é capaz de proteger a instalação elétrica desse chuveiro.</p><p>III. A energia gasta em um banho de 10 minutos independe da posição (inverno</p><p>ou verão) que o chuveiro opere.</p><p>IV. A corrente elétrica que flui na resistência do chuveiro na posição inverno é metade da corrente elétrica que</p><p>flui na resistência na posição verão.</p><p>Assinale a alternativa correta:</p><p>a. Somente IV é verdadeira.</p><p>b. Somente II é verdadeira.</p><p>c. III e IV são verdadeiras.</p><p>d. Somente I é verdadeira.</p><p>e. II e III são verdadeiras.</p><p>A resposta correta é: Somente I é verdadeira.</p><p>Avaliação - Unidade III: Revisão da tentativa</p><p>8/8</p><p>https://ambienteonline.uninga.br/mod/resource/view.php?id=793985&forceview=1</p><p>https://ambienteonline.uninga.br/mod/page/view.php?id=793987&forceview=1</p><p>https://www.uninga.br/</p><p>tel:Mobile : 0800 800 5009</p><p>https://www.facebook.com/uninga.edu.br/</p><p>https://www.youtube.com/channel/UCFfrZpSpL4DflIFl78P2TSQ</p><p>https://www.instagram.com/uningaoficial/?hl=pt</p><p>https://api.whatsapp.com/send?phone=44%2099710-2250</p><p>https://download.moodle.org/mobile?version=2020061502.11&lang=pt_br&iosappid=633359593&androidappid=com.moodle.moodlemobile</p>
