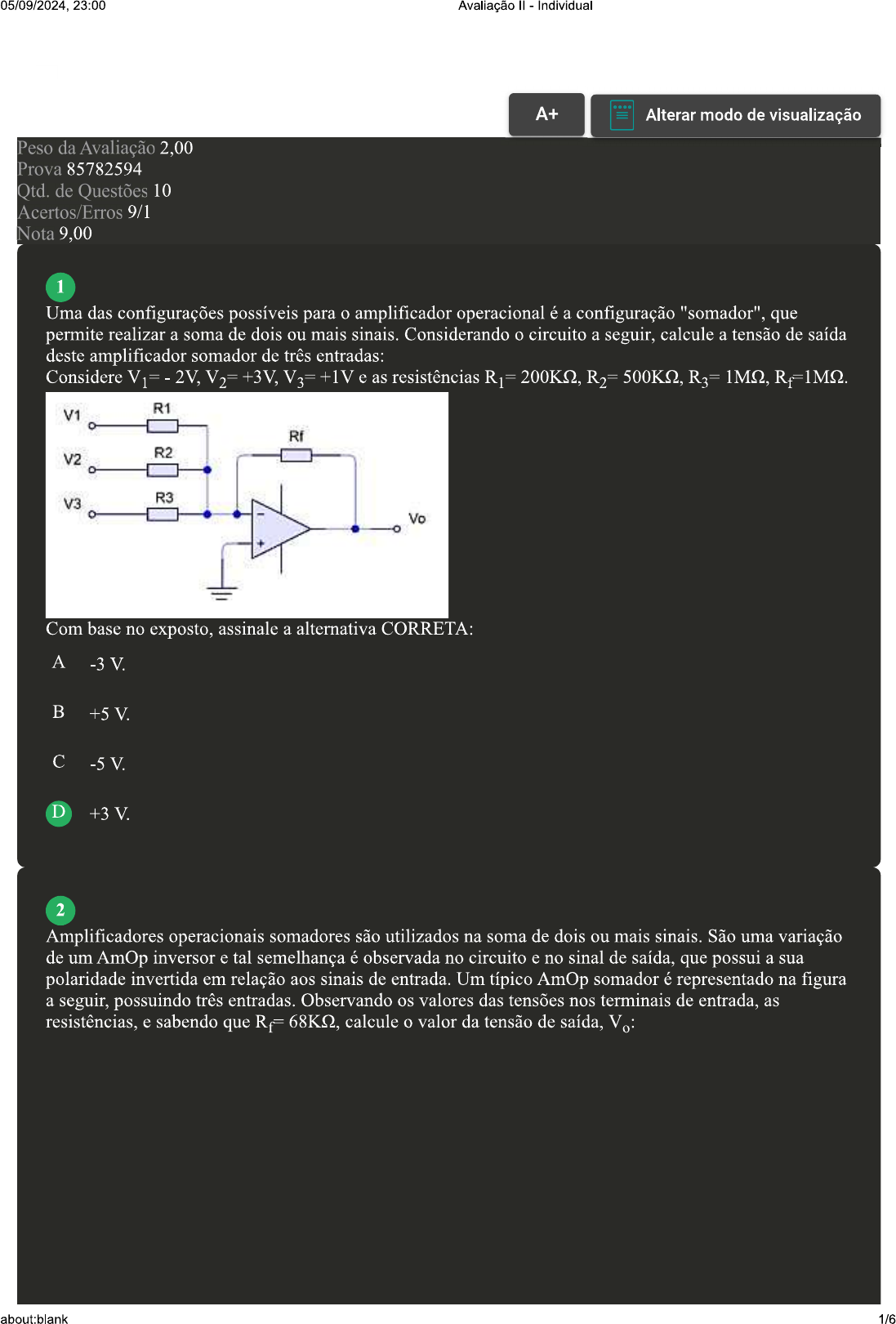

<p>05/09/2024, 23:00 Avaliação - Individual A+ Alterar modo de visualização Peso da Avaliação 2,00 Prova 85782594 Qtd. de Questões 10 Acertos/Erros 9/1 Nota 9,00 1 Uma das configurações possíveis para amplificador operacional é a configuração "somador". que permite realizar a soma de dois ou mais sinais. Considerando circuito a seguir, calcule a tensão de saída deste amplificador somador de três entradas: Considere R1 V1 Rf V2 R2 V3 R3 Vo Com base no exposto, assinale a alternativa CORRETA: A -3 V. B +5 V. C D +3 V. 2 Amplificadores operacionais somadores são utilizados na soma de dois ou mais sinais. São uma variação de um AmOp inversor e tal semelhança é observada no circuito e no sinal de saída, que possui a sua polaridade invertida em relação aos sinais de entrada. Um típico AmOp somador é representado na figura a seguir, possuindo três entradas. Observando os valores das tensões nos terminais de entrada, as resistências, e sabendo que calcule valor da tensão de saída, about:blank 1/6</p><p>05/09/2024, 23:00 Avaliação Individual R, 33 22 12 Com base no exposto, assinale a alternativa CORRETA: A +3,4 V. B V. C -3,41 V. D -6,4 V. 3 Uma das configurações possíveis para amplificador operacional é a configuração "somador", que permite realizar a soma de dois ou mais sinais. Considerando circuito a seguir, calcule a tensão de saída deste amplificador somador de três entradas: Considere Vrms e as resistências R1 150KQ, R2 10KQ, Rf V1 R1 V2 R2 Vo Com base no exposto, assinale a alternativa CORRETA: A B -1,13 V C +1,13 V. D</p><p>05/09/2024, 23:00 Avaliação Individual 4 Um amplificador operacional do fabricante Eletrônica X possui um SR (Slew Ratio) de 10V/us. Antes de iniciar as vendas do produto, foi requisitado que fosse encontrado valor da frequência máxima que permita que um sinal senoidal seja utilizado. Sabe-se que a tensão máxima nominal é de 15V. Diante dessas informações, pode-se confirmar que a frequência de full-power bandwidth é de: A 94,5 kHz. B D 5 Os amplificadores operacionais podem ser considerados em diversas aplicações, além de somente amplificar sinais de tensão. Utilizando um amplificador operacional, é possível construir um circuito capaz de somar sinais de tensão, sendo este conhecido como amplificador operacional somador. Fonte: adaptado de: MALVINO, A. BATES, D. J. Amplificadores Operacionais. In: MALVINO, A. BATES, D. J. Eletrônica. 8. ed. McGraw Hill Brasil, 2016. V. 2. cap. 16, p. 666-709. Sobre amplificador operacional somador, examine as afirmativas a seguir: I. O amplificador somador pode ser inversor ou não inversor. II. O amplificador somador pode somar n sinais de tensão diferentes. III. O amplificador somador pode somar, no máximo, três sinais de tensão diferentes. É correto que se afirma em: A II e III, Apenas. B I, apenas. C III, Apenas. D I e II, Apenas. 6 Os amplificadores operacionais são extremamente importantes para a eletrônica analógica, e podem ser configurados com circuitos inversores e não inversores. Dado circuito amplificador inversor da figura a seguir: Rf Vi R1 Vo + about:blank 3/6</p><p>23:00 Avaliação Individual Determine valor de sabendo que 2,2MQ e R1 Assinale a alternativa CORRETA: A B D 2V 7 O circuito somador da figura a seguir foi utilizado para somar três sinais de tensão, com os seguintes valores: V1=3 V, V e V3=1 V. Os valores dos resistores R1, R2 e R3 3 2 Figura Circuito amplificador somador inversor Rf R1 V1 R2 V2 + 2 R3 V3 Considerando as informações apresentadas, e sabendo que valor do resistor de realimentação é Rf=3 a tensão de é: A 3 C D 2V 8 Os amplificadores operacionais possibilitam a realização de funções algébricas com os valores de entrada do sinal. O amplificador somador permite realizar a soma algébrica dos sinais de entrada e, além permite que seja aplicado um ganho, resultando em um sinal oriundo da soma dos sinais de entrada e com um ganho inversor ou não inversor associado. about:blank 4/6</p><p>05/09/2024, 23:00 Avaliação Individual Fonte: adaptado de: BOYLESTAD, R.: NASHELSKY, L. Amplificadores Operacionais. In: BOYLESTAD. R.; L. Dispositivos Eletrônicos e Teoria de Circuitos. 11. ed. Prentice- Hall do Brasil, 2013. cap. 11. p. 544-546. Considerando as informações apresentadas, analise as afirmativas a seguir: I. A saída de um amplificador somador inversor é de 7V. Suas entradas V2=+4V e V3=-6V. II. A saída de um amplificador somador não inversor é de 7V. Suas entradas V2=+4V e V3=+6V. III. O sinal de saída será de Vo=-3V, considerando um amplificador somador inversor com entradas de V1=12V, V2=15V e V3=-30V. IV. O sinal de saída será de Vo=3V, considerando um amplificador somador inversor com entradas de V1=12V, V2=15V e V3=-30V. É correto que se afirma em: A II e III, apenas. B I, II e III, apenas. C IV, apenas. D III e IV, apenas. Revisar Conteúdo do Livro 9 A família de amplificadores operacionais LM741 da fabricante Texas Instruments possui as seguintes características elétricas em seu data-sheet: PARAMETER TEST CONDITIONS MIN TYP MAX UNIT 1 5 mV Input offset voltage Rs 6 mV Input offset voltage TA = mV adjustment range 20 200 Input offset current nA TAMIN TA s TAMAX 85 500 80 500 nA Input bias current TAMIN TA s TAMAX Input resistance Vs = 0.3 2 MO Input voltage range TAMIN TA TAMAX V Vs V. 2 50 200 Large signal voltage gain TAMIN TA TAMAX 25 Output voltage swing Output short circuit current 25 mA Common-mode rejection ratio Rs = V. TAMIN TA TAMAX 80 95 dB Supply voltage rejection ratio Vs = +20 V to Vs = V. Rs 10 TAMIN TA TAMAX 86 96 dB Transient Rise time us TA unity gain response Overshoot 5% Slew rate TA = unity gain V/us Supply current TA 25°C 1.7 mA 50 85 Power consumption V 60 100 mW 45 75 Fonte: Texas Instruments (2015, p. 5). about:blank 5/6</p><p>05/09/2024, 23:00 Avaliação Individual Fonte: TEXAS INSTUMENTS. Datasheet: LM741 Operational Amplifier. Electronic 2015. p. 5. Diante das informações apresentadas, analise as afirmações considerando V para verdadeiro e F para falso. ( ) A corrente de alimentação pode variar entre 1,7mA e 2,8mA. ( ) O SR (slew rate) deste amplificador é de 0,5V/us para a temperatura de ( ) O consumo de potência do amplificador pode variar de acordo com a temperatura onde amplificador é instalado. ( ) O amplificador operacional LM741 possui uma resistência de entrada que varia de a para uma temperatura de 25°C e uma tensão de alimentação de +20V e Assinale a afirmativa que contempla corretamente a sequência: A V, V, F. B C D 10 Um amplificador somador possibilita obter em sua saída a soma das tensões de entrada. Esse circuito possui múltiplas entradas, para projetos em que é necessário somar estas entradas. Também pode ser configurado como amplificador somador inversor ou não inversor, dependendo da aplicação. Com relação aos amplificador somador, classifique V para as sentenças verdadeiras e F para as falsas: ( ) É possível combinar apenas duas entradas e produzir uma saída. ( ) Os sinais de entrada estão na entrada oposta ao terra virtual. ( ) Ao realizar a soma de duas senoides, sinal de saída possui a mesma frequência do sina de entrada. Assinale a alternativa que apresenta a sequência CORRETA: A V. B D Imprimir about:blank 6/6</p>
