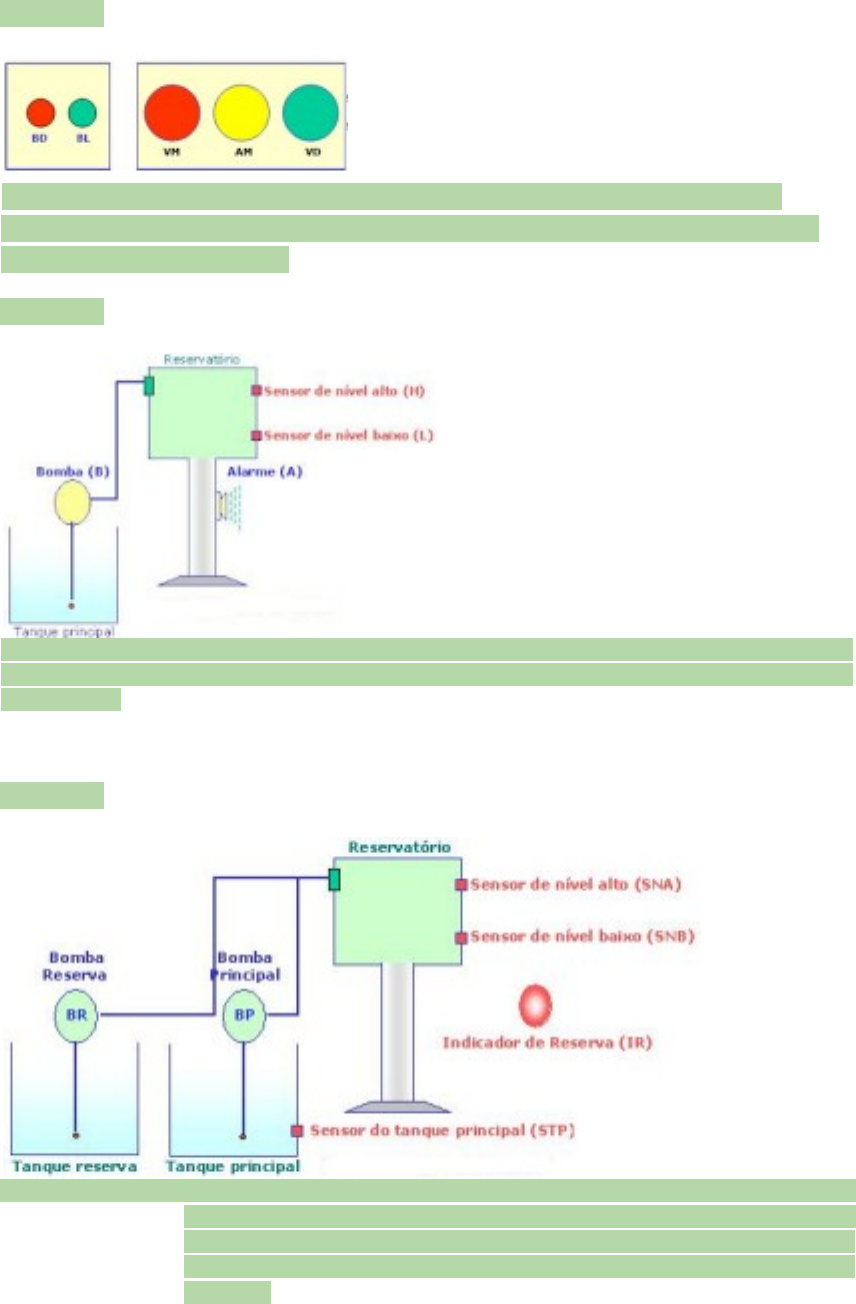

<p>Atividade 1</p><p>Desenvolver um Semáfora com pedestre, contendo um botão liga e outro desliga. Após ligar deve iniciar em verde, vermelho e amarelo. O sinaleiro do pedestre deve funcionar em conjunto com o sinal dos carros.</p><p>Atividade 2</p><p>- O reservatório deve estar sempre cheio, ou seja, H=1; Se H=0, a bomba deverá ser acionada; Se a bomba não atender a demanda e o reservatório esvaziar, ou seja, L=0, um alarme deverá ser acionado.</p><p>Atividade 3</p><p>- O reservatório deve estar sempre cheio, ou seja, SNA=1; Se SNA=0, a bomba principal BP deverá ser acionada, mas somente se houver água no tanque principal, ou seja, STP =1, se STP =0, a bomba reserva deve ser acionada; Se a bomba reserva BR for acionada, um indicador de reserva (IR) deverá ser acionado.</p><p>Atividade 4</p><p>Em um sistema de mistura de concreto, o concreto é carregado em um caminhão através de uma esteira transportadora.</p><p>Esta operação de enchimento é iniciada pressionando o botão On (B1_On). No entanto, o sistema hidráulico controlado por uma válvula solenóide (Y1) só pode ser aberto após o transportador (M1) estar funcionando por 5 segundos e um caminhão esteja estacionado na balança (S1 - Sensor de Truck).</p><p>A válvula solenóide é desligada assim que o peso total permitido do caminhão foi atingido (S2 Sensor de Pressão). No entanto, a correia transportadora deve continuar a funcionar por mais 5 segundos.</p><p>Se o botão de desligar (S0_Off) for pressionado, todo o sistema será desligado imediatamente. Se ocorrer um mau funcionamento na correia transportadora (Proteção do Conversor Motor), a válvula solenóide e a correia transportadora do conversor devem ser, então desligadas imediatamente. Se ocorrer um mau funcionamento na válvula solenóide (Proteção da válvula), ela é fechada imediatamente, mas a correia deve continuar funcionando por mais 5 segundos.</p><p>image2.png</p><p>image3.png</p><p>image1.png</p><p>image4.png</p>
