Anexo 23 (PDF) DESENHO DO CONJUNTO DE ALIMENTAÇÃO E DADOS DO CONJUNTO.

Prévia do material em texto

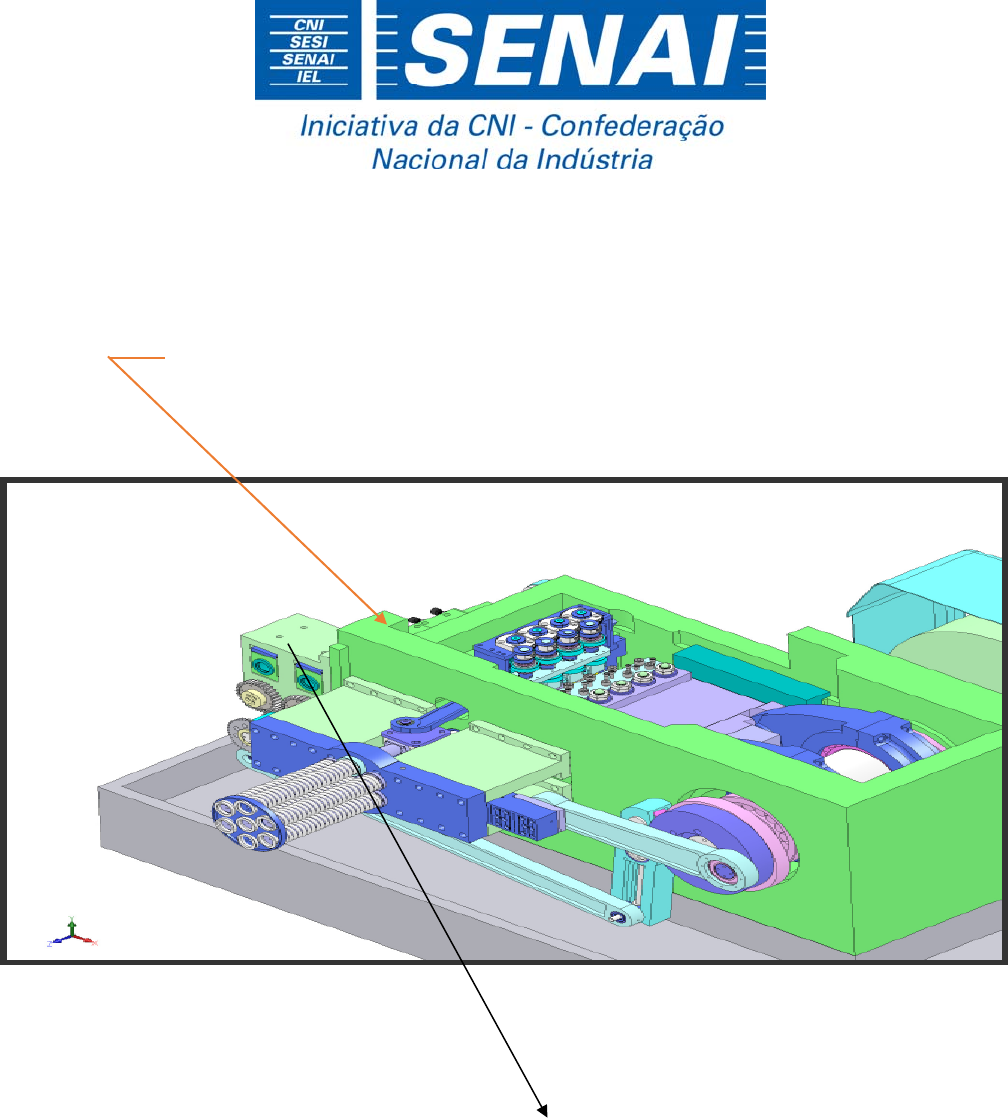

<p>Professor (a):</p><p>Nome aluno:</p><p>Data:</p><p>Prensa ‐ Conformadora de porcas</p><p>Conjunto de Alimentação</p><p>Conjunto de Alimentação</p><p> Dados para solução do problema:</p><p>Rolamento rígido de esferas;</p><p>F = Carga aplicada nos mancais;</p><p>d1 = distância do mancal A até a carga F;</p><p>d2 = distância do mancal B até a carga F;</p><p>d3 = distância do mancal A até o mancal B.</p><p> Eixo e rolamentos do conjunto de alimentação que está apresentando problema.</p><p> Fórmulas para efetuar o cálculo da somatória de forças nos pontos A e B, e por consequência</p><p>determinar os esforços nos mancais A e B, denominadas de reações de apoio ( RA e RB):</p><p>RA – Reação de apoio no mancal A;</p><p>RB – Reação de apoio no mancal B;</p><p>ƩMA = Somatória dos momentos no ponto A</p><p>ƩMB = Somatória dos momentos no ponto B</p><p>ƩMA = 0</p><p>F x d1 – RB x d3 = 0</p><p>ƩMB = 0</p><p>F x d2 – RA x d3 = 0</p><p> Fórmula para o cálculo da capacidade de carga dinâmica “C” que está agindo nos rolamentos dos</p><p>apoios/ e ou mancais A e B:</p><p>P = Carga real aplicada nos rolamentos, que corresponde a RA para o mancal A e RB para o mancal B.</p><p>Lh = Vida nominal do rolamento em horas.</p><p>Sendo assim, temos:</p><p>_____________________________________________________________________________________________</p><p>_____________________________________________________________________________________________</p><p>_____________________________________________________________________________________________</p><p>_____________________________________________________________________________________________</p><p>_____________________________________________________________________________________________</p><p>_____________________________________________________________________________________________</p><p>_____________________________________________________________________________________________</p><p>_____________________________________________________________________________________________</p><p>_____________________________________________________________________________________________</p><p>_____________________________________________________________________________________________</p><p>_____________________________________________________________________________________________</p><p>_____________________________________________________________________________________________</p><p>_____________________________________________________________________________________________</p><p>_____________________________________________________________________________________________</p><p>_____________________________________________________________________________________________</p><p>_____________________________________________________________________________________________</p><p>_____________________________________________________________________________________________</p><p>_____________________________________________________________________________________________</p><p>Boa Sorte!!!</p>
