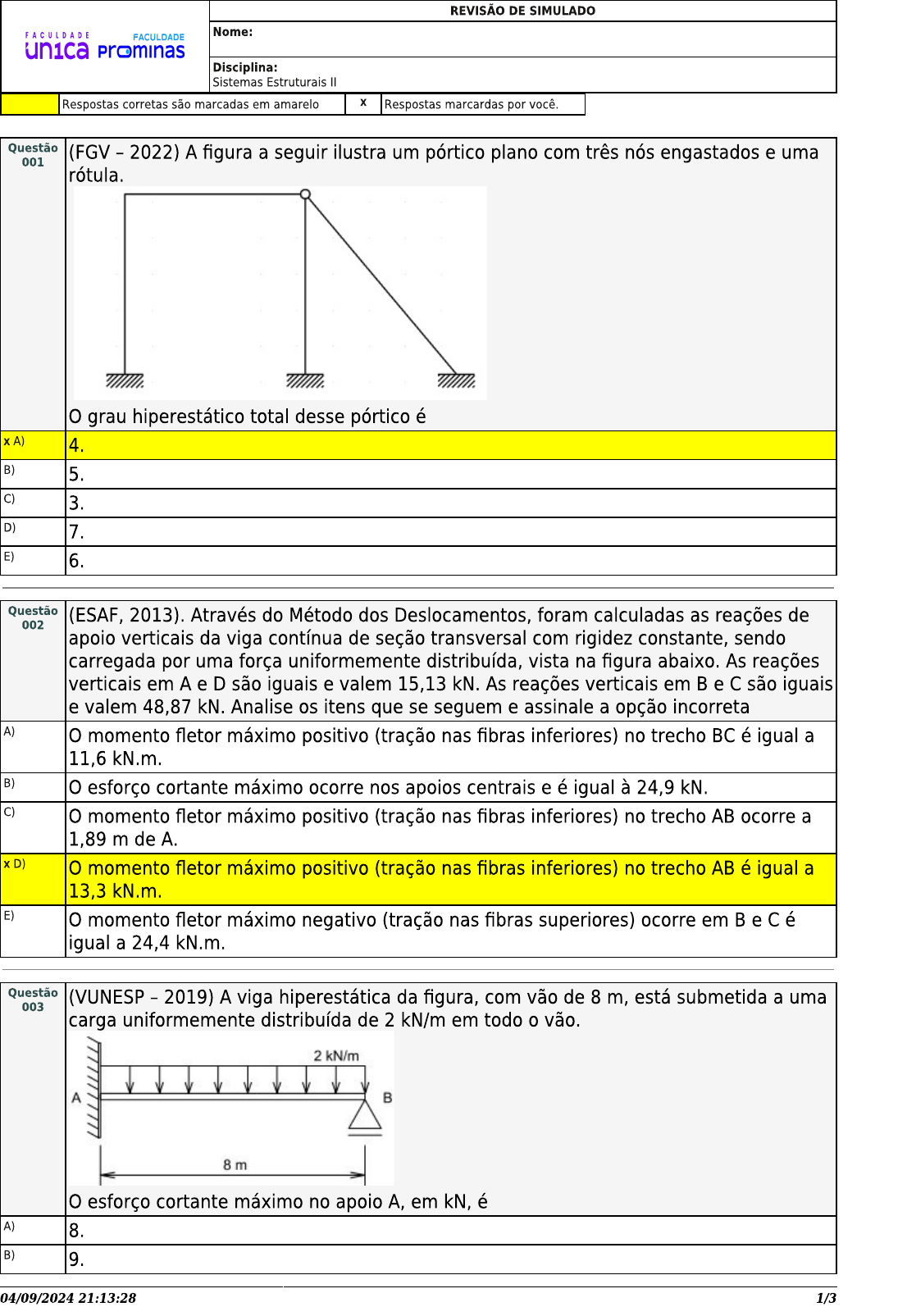

<p>REVISÃO DE SIMULADO FACULDADE Nome: FACULDADE unica prominas Disciplina: Sistemas Estruturais Respostas corretas são marcadas em amarelo X Respostas marcardas por você. Questão (FGV 2022) A figura a seguir ilustra um pórtico plano com três nós engastados e uma 001 rótula. grau hiperestático total desse pórtico é x A) 4. B) 5. C) 3. D) 7. E) 6. Questão (ESAF, 2013). Através do Método dos Deslocamentos, foram calculadas as reações de 002 apoio verticais da viga contínua de seção transversal com rigidez constante, sendo carregada por uma força uniformemente distribuída, vista na figura abaixo. As reações verticais em A e D são iguais e valem 15,13 kN. As reações verticais em B e C são iguais e valem 48,87 kN. Analise os itens que se seguem e assinale a opção incorreta A) momento fletor máximo positivo (tração nas fibras inferiores) no trecho BC é igual a 11,6 kN.m. B) esforço cortante máximo ocorre nos apoios centrais e é igual à 24,9 kN. C) momento fletor máximo positivo (tração nas fibras inferiores) no trecho AB ocorre a 1,89 m de A. x D) O momento fletor máximo positivo (tração nas fibras inferiores) no trecho AB é igual a 13,3 kN.m. E) momento fletor máximo negativo (tração nas fibras superiores) ocorre em B e C é igual a 24,4 kN.m. Questão (VUNESP - 2019) A viga hiperestática da figura, com vão de 8 m, está submetida a uma 003 carga uniformemente distribuída de 2 kN/m em todo o vão 2 kN/m A B 8 m esforço cortante máximo no apoio A, em kN, é A) 8. B) 9. 04/09/2024 21:13:28 1/3</p><p>10. D) 6. E) 16. Questão (ESAF 2013) Através do Método dos Deslocamentos, foram calculadas as reações de 004 apoio verticais da viga contínua de seção transversal com rigidez constante, sendo carregada por uma força uniformemente distribuída, vista na figura abaixo. As reações verticais em A e D são iguais e valem 15,13 kN. As reações verticais em B e C são iguais e valem 48,87 kN. Analise os itens que se seguem e assinale a opção incorreta A 5 6 m 5 m Alternativas A) O momento fletor máximo positivo (tração nas fibras inferiores) no trecho BC é igual a 11,6 kN.m. B) O esforço cortante máximo ocorre nos apoios centrais e é igual à 24,9 kN. C) O momento fletor máximo negativo (tração nas fibras superiores) ocorre em B e é igual a 24,4 kN.m. x D) O momento máximo positivo (tração nas fibras inferiores) no trecho AB é igual a 13,3 kN.m. E) momento fletor máximo positivo (tração nas fibras inferiores) no trecho AB ocorre a 1,89 m de A. Questão Considere uma estrutura estática, de seção transversa retangular e fabricada de um 005 material que possui o módulo de elasticidade de 200 GPa. Ilustrada na figura a seguir: 2 kN/m 4m 4m A B C Considere os dados: Base da seção transversal: 10 cm Altura da seção transversal: 25 cm A) 10,0 kN x B) 8,0 kN C) 6,0 kN D) 5,5 kN E) 11,0 kN Questão Com base nos estudos da disciplina de Sistemas Estruturais, responda como são 006 adquiridos os deslocamentos nos pontos nodais na abordagem do método dos deslocamentos? A) Através da solução de um sistema de equações não-lineares B) Utilizando as condições de equilíbrio das forças externas aplicadas C) Pela análise direta das tensões internas nas barras x D) Mediante a resolução de um sistema de equações de equilíbrio 04/09/2024 21:13:28 2/3</p><p>E) Por meio da aplicação direta de cargas externas nos pontos nodais Questão (QUADRIX - 2022) Para a viga da seguinte figura, que é uma estrutura hiperestática, 007 são conhecidos os valores das reações nos apoios A e B. 40 W = 20 kN/m A B Fonte: Silva e Barros (2017). Com base nessas informações, a partir da determinação das demais reações de apoio, é correto afirmar que o momento máximo é da ordem de A) 64 kNm. x B) 90 kNm. C) Nenhuma das opções. D) 79 kNm. E) 48 kNm. Questão Como é possível restabelecer as condições de equilíbrio na estrutura original no método 008 dos deslocamentos? A) Ignorando os efeitos das forças reativas nos apoios B) Através da aplicação de mais cargas externas Utilizando reações nos apoios fictícios do Sistema Hipergeométrico (SH) D) Modificando os materiais das barras da estrutura E) Aumentando o número de deslocabilidades consideradas 04/09/2024 21:13:28 3/3</p>
