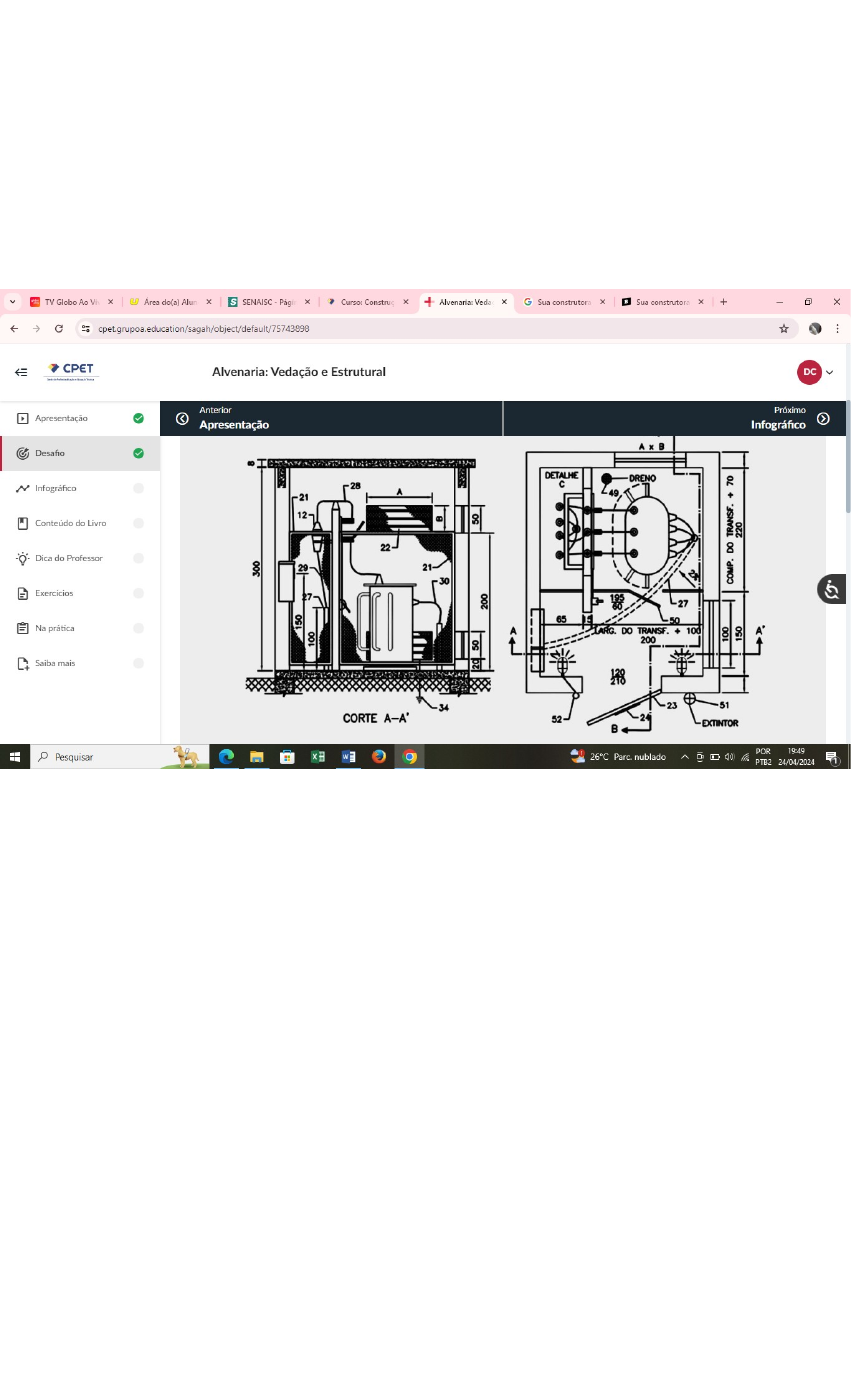

<p>Sua construtora vai participar de uma concorrência para a construção de uma subestação abrigada (baixa tensão), uma pequena edificação com as seguintes características arquitetônicas:</p><p>Dimensões = 4,10 m x 3,20 m.</p><p>Pé-direito = 3,00 m.</p><p>Viga cintamento = 10 cm x 20 cm.</p><p>Laje de cobertura = 8 cm.</p><p>Logicamente, a concessionária de energia, no projeto arquitetônico, estabelece a espessura das paredes (20 cm), mas você, pensando em utilizar alvenaria autoportante, com tijolo furado comum (resistência de 1,0 MPa, mínimo recomendado pela NBR 7171, bloco classe 10), vai conferir a espessura mínima necessária.</p><p>Parede mais solicitada: as duas com 4,10 m de comprimento (ver figura).</p><p>■ Carga do telhado: não tem.</p><p>■ Carga acidental: adotar o peso de uma pessoa, para manutenção ou limpeza: 100 kg/m2.</p><p>■ Carga de revestimento: não tem.</p><p>■ Peso próprio da laje: 2500 kg/m3 x 0,08 m (espessura da laje: 8 cm): 200 kg/m2.</p><p>■ Carregamento da laje (Q): 200 kg/m2 + 100 kg/m2: 300 kg/m2.</p><p>■ Área de influência da laje sobre a parede mais carregada (ver figura): 4 m2.</p><p>■ Reação da laje: Rl = (Q x A) / L: R = (300 kg/m2 x 4 m2) / 4,10 m: Rl = 292 kg/m.</p><p>■ Reação da viga: Rv = (b x h) x (2.500 kg/m3): Rv = (0,1 m x 0,2 m) * (2.500 kg/m3): Rv = 50 kg/m.</p><p>■ Peso próprio da parede (20 cm): para tijolo 6 furos com parede revestida nos dois lados: bloco vazado = 280 kg/m2.</p><p>■ Reação da parede: Rp = peso próprio x (pé-direito - altura viga cintamento): Rp = 280 kg/m2 x (3 m - 0,2 m): Rp = 784 kg/m.</p><p>■ Tensão admissível da alvenaria: 1,0 MPa = 101971,6 kg/m2.</p><p>■ Espessura necessária para parede: e = (somatório das reações) / (tensão admissível da alvenaria): e = (Rl + Rv + Rp) / tensão adm.: e = (292 + 50 + 784) / 101971,6: e = (1.126 kg/m) / 101971,6 kg/m2: e = 0,011 m: ou 1,1 cm.</p><p>RESPOSTA: considerando apenas a carga vertical (de compressão), sem o uso de coeficientes de segurança (majoração de cargas), 1,1 cm de espessura na parede seria suficiente para esta edificação de pequeno porte. Observe que o peso específico do concreto armado é de 2.500kg/m3</p><p>Analise as seguintes informações sobre as construções A e B:</p><p>A: tem estrutura formada por um pórtico espacial em perfis metálicos.</p><p>B: tem paredes concretadas internamente, no alinhamento de furos verticais, em pontos estratégicos, com instalação de armadura.</p><p>Pode-se concluir que:</p><p>Questão 1Escolha uma opção:</p><p>a.</p><p>B é uma obra em alvenaria de vedação.</p><p>b.</p><p>A e B são obras em alvenaria de vedação.</p><p>c.</p><p>A é uma obra em alvenaria estrutural.</p><p>d.</p><p>A é uma obra para alvenaria de vedação, e B é para alvenaria estrutural.</p><p>Alvenaria convencional fecha vãos entre elementos de um pórtico estrutural. Reforços estruturais internos, concreto mais armadura, podem ser feitos na alvenaria estrutural, que geralmente são executadas com blocos de furos verticais.</p><p>e.</p><p>A e B são obras em alvenaria estrutural.</p><p>Feedback</p><p>A resposta correta é: A é uma obra para alvenaria de vedação, e B é para alvenaria estrutural.</p><p>Questão 2</p><p>Correto</p><p>Atingiu 2,0 de 2,0</p><p>Marcar questão</p><p>Texto da questão</p><p>O uso do sistema construtivo em alvenaria estrutural se mostra muito adequado para a produção de conjuntos habitacionais no Brasil, país com alto déficit de moradias. A que essa realidade se deve?</p><p>Questão 2Escolha uma opção:</p><p>a.</p><p>Rapidez de execução, facilidade construtiva e custo final menor.</p><p>Com equipe devidamente treinada.</p><p>b.</p><p>Segurança estrutural e aparência final.</p><p>c.</p><p>Rapidez na execução e aparência final.</p><p>d.</p><p>Rapidez na execução e estanqueidade da obra.</p><p>e.</p><p>Custo final menor e segurança estrutural.</p><p>Feedback</p><p>A resposta correta é: Rapidez de execução, facilidade construtiva e custo final menor.</p><p>Questão 3</p><p>Correto</p><p>Atingiu 2,0 de 2,0</p><p>Marcar questão</p><p>Texto da questão</p><p>Nos edifícios em alvenaria estrutural, considere a opção CORRETA (possível):</p><p>Questão 3Escolha uma opção:</p><p>a.</p><p>As lajes não necessitam de nenhum escoramento durante a execução.</p><p>b.</p><p>As paredes portantes podem ser removidas sem necessidade de cuidados especiais.</p><p>c.</p><p>Uma das principais vantagens é a redução no uso de concreto e armadura, porém aumenta-se o gasto com o uso de madeira para as formas.</p><p>d.</p><p>Em projetos de alvenaria estrutural, não existem vigas e pilares de concreto armado ou perfis metálicos.</p><p>Existem pontos de reforço e amarração, com pequena seção transversal, e funções diferentes das dos pilares convencionais.</p><p>e.</p><p>Uma das funções do grauteamento é proporcionar a separação "armadura x alvenaria".</p><p>Feedback</p><p>A resposta correta é: Em projetos de alvenaria estrutural, não existem vigas e pilares de concreto armado ou perfis metálicos.</p><p>Questão 4</p><p>Correto</p><p>Atingiu 2,0 de 2,0</p><p>Marcar questão</p><p>Texto da questão</p><p>Em relação à resistência dos blocos cerâmicos para alvenaria em geral, qual opção apresenta os blocos em ordem crescente de resistência?</p><p>Questão 4Escolha uma opção:</p><p>a.</p><p>Vedação maciça, vedação furada na horizontal e estrutural furada na vertical.</p><p>b.</p><p>Estrutural furada na vertical, vedação maciça e vedação furada na horizontal.</p><p>c.</p><p>Vedação furada na horizontal, vedação maciça e estrutural furada na vertical.</p><p>Do menos resistente, vedação furado na horizontal, para o mais resistente, estrutural furado na vertical.</p><p>d.</p><p>Vedação furada na horizontal, estrutural furada na vertical e vedação furada na vertical.</p><p>e.</p><p>Vedação furada na vertical, vedação furada na horizontal e estrutural furada na vertical.</p><p>Feedback</p><p>A resposta correta é: Vedação furada na horizontal, vedação maciça e estrutural furada na vertical.</p><p>Questão 5</p><p>Correto</p><p>Atingiu 2,0 de 2,0</p><p>Marcar questão</p><p>Texto da questão</p><p>Um projeto de alvenaria estrutural deve contemplar a modulação das paredes. Marque a opção correta.</p><p>Questão 5Escolha uma opção:</p><p>a.</p><p>Modular uma alvenaria é projetar vãos em "unidades modulares", que são definidas apenas pelas medidas dos blocos: comprimento, altura e espessura.</p><p>b.</p><p>Não são necessárias planta das fiadas, elevações das paredes ou locação das esquadrias.</p><p>c.</p><p>A escolha do tipo de bloco a utilizar é tomada a partir da modulação.</p><p>d.</p><p>A escolha do tipo de bloco a utilizar é tomada apenas pela disponibilidade no mercado local.</p><p>e.</p><p>Um projeto de modulação, basicamente, deve incluir uma planta das fiadas e as elevações das paredes.</p><p>Os blocos não podem ser quebrados ou cortados pelo pedreiro, exigindo-se que o projeto seja modulado de forma a obter um número inteiro de blocos (mais meio bloco).</p><p>Feedback</p><p>A resposta correta é: Um projeto de modulação, basicamente, deve incluir uma planta das fiadas e as elevações das paredes.</p><p>image4.wmf</p><p>image1.png</p><p>image2.png</p><p>image3.wmf</p>
