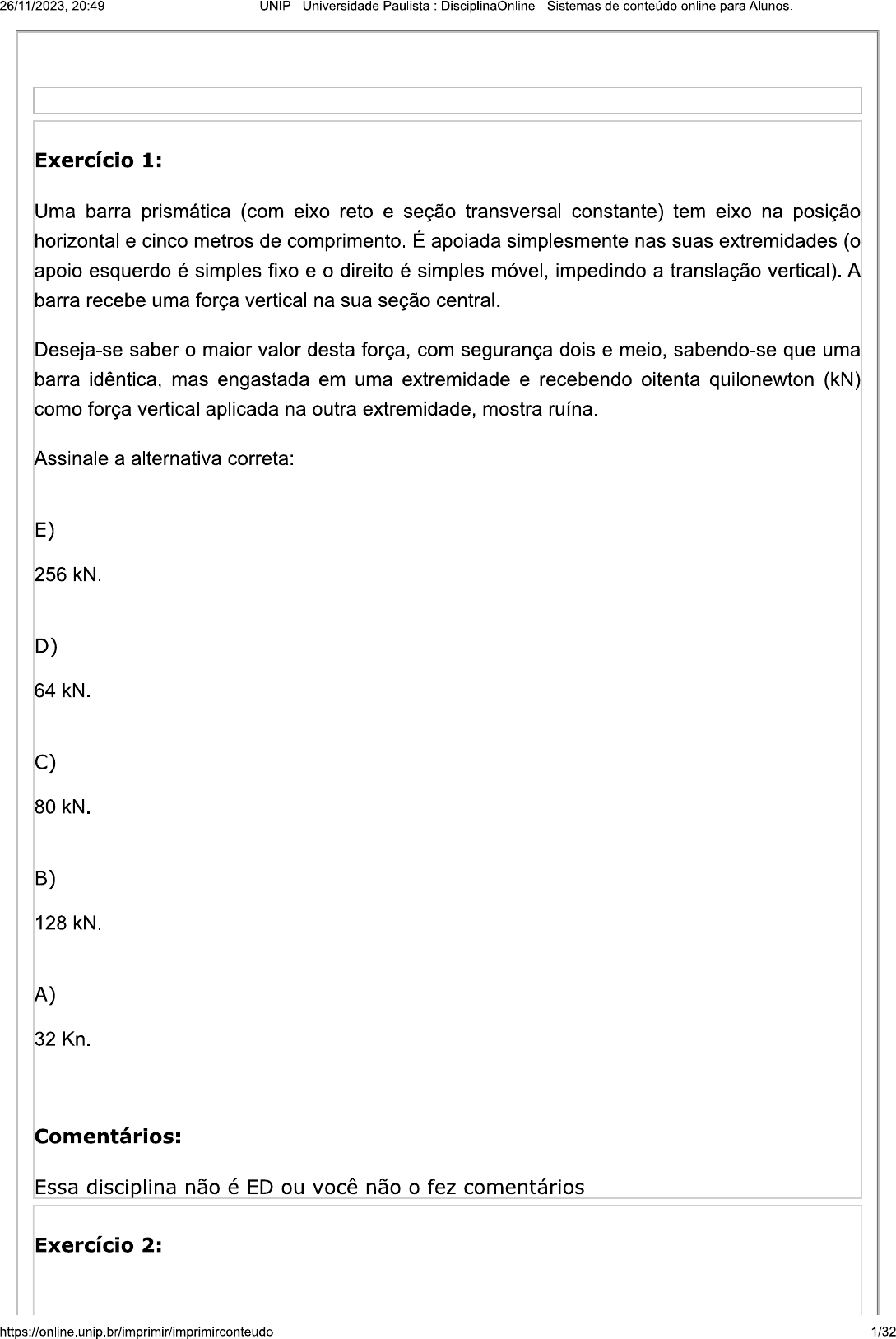

<p>26/11/2023, 20:49 UNIP Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos. Exercício 1: Uma barra prismática (com eixo reto e seção transversal constante) tem eixo na posição horizontal e cinco metros de comprimento. É apoiada simplesmente nas suas extremidades (o apoio esquerdo é simples fixo e o direito é simples móvel, impedindo a translação vertical). A barra recebe uma força vertical na sua seção central. Deseja-se saber o maior valor desta força, com segurança dois e meio, sabendo-se que uma barra idêntica, mas engastada em uma extremidade e recebendo oitenta quilonewton (kN) como força vertical aplicada na outra extremidade, mostra ruína. Assinale a alternativa correta: E) D) C) 80 kN. B) A) 32 Kn. Comentários: Essa disciplina não é ED ou você não o fez comentários Exercício 2: https://online.unip.br/imprimir/imprimirconteudo 1/32</p><p>26/11/2023, 20:49 UNIP - Universidade Paulista : DisciplinaOnline Sistemas de conteúdo online para Uma barra prismática (com eixo reto e seção transversal constante) tem eixo na posição horizontal e quatro metros de comprimento, sendo engastada em uma extremidade e recebendo uma força vertical na outra extremidade. A seção transversal é retangular, com 20 cm e 30 cm de lados, e o material pode trabalhar com tensão normal admissível de cem megapascal (MPa). Com base nessas informações, é correto afirmar que a maior força a ser aplicada é de A) 6 000 kN. B) 50 000 N. C) N. D) E) 5 Comentários: Essa disciplina não é ED ou você não o fez comentários Exercício 3: Considere a figura: https://online.unip.br/imprimir/imprimirconteudo 2/32</p><p>26/11/2023, 20:49 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos. 4m 2m # B 2 y y Para a barra da figura, cuja seção transversal é mostrada ao lado, a tensão normal desenvolvida no ponto D da seção S indicada é de A) 431,1 B) 3/32</p><p>26/11/2023, 20:49 UNIP Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos. -431,1 C) 712,6 D) -712,6 E) 0. Comentários: Essa disciplina não é ED ou você não o fez comentários Exercício 13: Um parafuso de aço com 8 mm de diâmetro é parafusado em um bloco por meio de uma alvanca com 300 mm de comprimento. Determine a força F que deve ser aplicada na alavanca, de forma que a tensão de cisalhamento não ultrapasse 180 Mpa. A) 20 N. B) 40 N. C) 60 N. D) 80 N. https://online.unip.br/imprimir/imprimirconteudo 4/32</p><p>26/11/2023, 20:49 UNIP Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para E) 100 N. Comentários: Essa disciplina não é ED ou você não o fez comentários Exercício 14: Um parafuso de aço com 8 mm de diâmetro é parafusado em um bloco por meio de uma alvanca com 300 mm de comprimento. Determine o deslocamento da força F que deve ser aplicada na alavanca, de forma que a tensão de cisalhamento não ultrapasse 180 MPa. Sabe-se que o material possui G = 84 GPa e que o parafuso possui um comprimento de 50 mm. A) B) C) 18,5 mm. D) 0,128 mm. E) 8 mm. Comentários: Essa disciplina não é ED ou você não o fez comentários Exercício 15: https://online.unip.br/imprimir/imprimirconteudo 5/32</p><p>26/11/2023, 20:49 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos. Considere a figura: Plano B 70MPa 40MPa 45MPa Um ponto de um elemento estrutural está sujeito a um estado plano de tensões, como mostra a figura. Usando o Círculo de Mohr, as tensões principais, em MPa, são A) 99,4 e 15,6. B) https://online.unip.br/imprimir/imprimirconteudo 6/32</p><p>26/11/2023, 20:49 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos. 57,5 e 15,6. C) 99,4 e 57,5. D) 41,9 e 57,5. E) 41,9 e 15,6. Comentários: Essa disciplina não é ED ou você não o fez comentários Exercício 16: Considere a figura: https://online.unip.br/imprimir/imprimirconteudo 7/32</p><p>26/11/2023, 20:49 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos. Plano B 70MPa 40MPa 45MPa Um ponto de um elemento estrutural está sujeito a um estado plano de tensões, como mostra a figura. Usando o Círculo de Mohr, a tensão de cisalhamento máxima, em MPa, é de A) B) https://online.unip.br/imprimir/imprimirconteudo 8/32</p><p>26/11/2023, 20:49 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos. 57,5. C) 99,4. D) 41,9. E) 15,6. Comentários: Essa disciplina não é ED ou você não o fez comentários Exercício 17: Considere a figura: https://online.unip.br/imprimir/imprimirconteudo 9/32</p><p>26/11/2023, 20:49 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Plano B 70MPa 40MPa 45MPa Um ponto de um elemento estrutural está sujeito a um estado plano de tensões, como mostra a figura. Usando o Círculo de Mohr, o ângulo entre o plano 1 e o plano onde atua a tensão normal de 45 MPa, mostrado na figura, é de A) 45°. B) 10/32</p><p>26/11/2023, 20:49 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos. C) 30°. D) 33°. E) 36°. Comentários: Essa disciplina não é ED ou você não o fez comentários Exercício 18: Usando o círculo de Mohr para determinar o estado duplo de tensões que existe em um ponto, conhecendo as tensões que agem nos planos a e b, perpendiculares entre si (Plano a: S = 40 MPa e Mpa; Plano b: Mpa), o ângulo entre o plano principal 2 e plano a é de A) B) 45°. C) 60°. D) 75°. 11/32</p><p>26/11/2023, 20:49 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos. E) 90°. Comentários: Essa disciplina não é ED ou você não o fez comentários Exercício 19: Usando o círculo de Mohr para determinar o estado duplo de tensões que existe em um ponto, conhecendo as tensões que agem nos planos a e b, perpendiculares entre si (Plano a: S = 40 MPa e t=60Mpa; Plano b: S = -30 Mpa), o ângulo entre o plano onde age a mínima tensão de cisalhamento e o plano a é de A) 30°. B) 45°. C) D) 75°. E) 90°. Comentários: Essa disciplina não é ED ou você não o fez comentários Exercício 20: https://online.unip.br/imprimir/imprimirconteudo 12/32</p><p>26/11/2023, 20:49 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos. Considere a figura: 25 mm 254 mm 254 mm 25 mm A figura representa uma prensa do tipo "C". A estrutura desta prensa tem a seção representada e é construída com ferro fundido, que possui Sr = 340 MPa e Sr = - 620 MPa. Determine a capacidade da prensa para esta situação quando se deseja que o coeficiente de segurança seja igual a 2,5 com relação à ruptura. A) 13/32 https://online.unip.br/imprimir/imprimirconteudo</p><p>26/11/2023, 20:49 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos. 574 kN. B) C) D) E) Comentários: Essa disciplina não é ED ou você não o fez comentários Exercício 21: Visualise o círculo de Mohr para o estado duplo de tensões que existe em um ponto, conhecendo as tensões que agem nos planos a e b, perpendiculares entre si? Plano a: 70 MPa e Mpa; Plano b: s=0. Assinale a alternativa correta: A) a https://online.unip.br/imprimir/imprimirconteudo 14/32</p><p>26/11/2023, 20:49 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos. 64,46 74,46 B) b https://online.unip.br/imprimir/imprimirconteudo 15/32</p><p>26/11/2023, 20:49 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos. I 104.46 C) C https://online.unip.br/imprimir/imprimirconteudo 16/32</p><p>UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos. 26/11/2023, 20:49 D) d 17/32</p><p>26/11/2023, 20:49 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos. I E) https://online.unip.br/imprimir/imprimirconteudo 18/32</p><p>26/11/2023, 20:49 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos. e 104,46 Comentários: Essa disciplina não é ED ou você não o fez comentários Exercício 26: Considere a figura: https://online.unip.br/imprimir/imprimirconteudo 19/32</p><p>26/11/2023, 20:49 UNIP Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos. Seção Transversal 90 P P 30 30 O elo da figura é feito de ferro fundido com tensões de ruína de 30 MPa e -120 MPa e possui seção transversal na forma de um T. Determine a carga P que causa a ruína no elo. A) 77 kN. B) 20/32</p><p>26/11/2023, 20:49 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos. 88 kN. C) 66 kN. D) 55 kN. E) 99 kN. Comentários: Essa disciplina não é ED ou você não o fez comentários Exercício 27: Considere a figura: https://online.unip.br/imprimir/imprimirconteudo 21/32</p><p>11/2023, 20:49 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos. 75 kN 50 mm 500 mm C B 200 mm 150 mm Determine a tensão normal no ponto A indicado na barra da figura. A) 8,75 MPa. B) 1,25 MPa.</p><p>26/11/2023, 20:49 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos. C) -13,75 MPa. D) -6,25 MPa. E) 0. Comentários: Essa disciplina não é ED ou você não o fez comentários Exercício 28: 23/32</p><p>26/11/2023, 20:49 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Considere a figura: 75 kN 50 mm 500 mm Dj C B 200 mm 150 mm Determine a tensão no ponto B, indicado na figura. A) 8,75 MPa. B) 1,25 MPa. 24/32</p><p>26/11/2023, 20:49 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos. C) -13,75 MPa. D) -6,25 MPa. E) 0. Comentários: Essa disciplina não é ED ou você não o fez comentários Exercício 29: Considere a figura: https://online.unip.br/imprimir/imprimirconteudo 25/32</p><p>75 kN 50 mm 500 mm D B 200 mm 150 mm Determine a tensão desenvolvida no ponto C, indicado na figura. A) 8,75 MPa. B) 1,25 MPa.</p><p>26/11/2023, 20:49 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos. C) -13,75 MPa. D) -6,25 MPa. E) 0. Comentários: Essa disciplina não é ED ou você não o fez comentários Exercício 30: Considere a figura: 27/32</p><p>11/2023, 20:49 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos. 75 kN 50 mm 500 mm B 200 mm 150 mm Determine a tensão normal que ocorre no ponto D, indicado na figura. A) 12,75 MPa. B) -6,25 MPa.</p><p>26/11/2023, 20:49 UNIP Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos. C) -13,75 MPa. D) 1,25 MPa. E) -5,25 MPa. Comentários: Essa disciplina não é ED ou você não o fez comentários Exercício 31: Considere a tabela e a figura: material Te (MPa) G (GPa) Alumínio 140 26 Latão 250 39 Alumínio Latão A T D B 400mm 400 mm Uma barra circular de alumínio com 40 mm de diâmetro é unida a um tubo de latão com 50 mm de diâmetro interno e 10 mm de espessura. Determine, com segurança 3, o máximo momento de torção (em kNm) que se pode aplicar na união entre elas. A) https://online.unip.br/imprimir/imprimirconteudo 29/32</p><p>26/11/2023, 20:49 UNIP Universidade Paulista : DisciplinaOnline Sistemas de conteúdo online para Alunos. 5,54. B) 55,4. C) 554 D) 4,55 E) 45,5 Comentários: Essa disciplina não é ED ou você não o fez comentários Exercício 32: Considere a tabela e a figura: material (MPa) G (GPa) Alumínio 140 26 Latão 250 39 Alumínio Latão A T D B 400mm 400 mm Uma barra circular de alumínio com 40 mm de diâmetro é unida a um tubo de latão com 50 mm de diâmetro interno e 10 mm de espessura. Determine o momento de torção que irá ocorrer no engastamento da parte de alumínio quando se aplicar na união entre as barras um momento de 10 kNm. https://online.unip.br/imprimir/imprimirconteudo 30/32</p><p>26/11/2023, 20:49 UNIP Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos. A) 0,9 kNm. B) 9 kNm. C) 90 kNm. D) 900 kNm. E) 5 kNm. Comentários: Essa disciplina não é ED ou você não o fez comentários Exercício 33: Considere a tabela e a figura: material (MPa) G (GPa) Alumínio 140 26 Latão 250 39 Alumínio Latão A D B 400mm 400 mm Uma barra circular de alumínio com 40 mm de diâmetro é unida a um tubo de latão com 50 mm de diâmetro interno e 10 mm de espessura. Determine o momento de torção que irá ocorrer no engastamento da parte de latão quando se aplicar na união entre as barras um momento de 10 kNm. https://online.unip.br/imprimir/imprimirconteudo 31/32</p><p>26/11/2023, 20:49 UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos. A) 0,9 kNm. B) 9 kNm. C) 99 kNm. D) 5 kNm. E) 2,5 kNm. Comentários: Essa disciplina não é ED ou você não o fez comentários 32/32</p>
