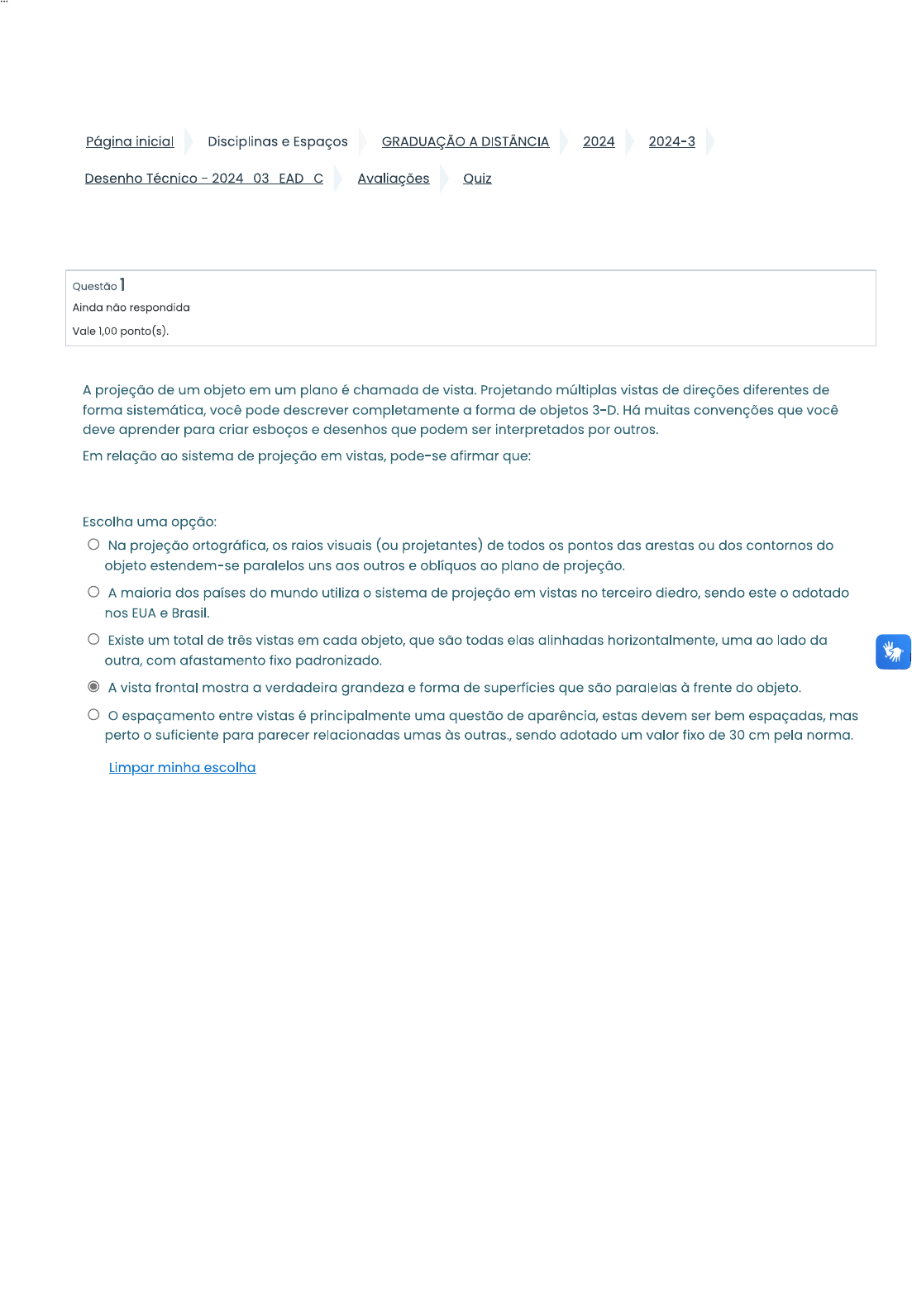

<p>Página inicial Disciplinas e Espaços GRADUAÇÃO A DISTÂNCIA 2024 2024-3 Desenho Técnico - 2024 03 EAD C Avaliações Quiz Questão 1 Ainda não Vale 1,00 ponto(s). A projeção de um objeto em um plano é chamada de vista. Projetando múltiplas vistas de direções diferentes de forma sistemática, você pode descrever completamente a forma de objetos 3-D. Há muitas convenções que você deve aprender para esboços e desenhos que podem ser interpretados por outros. Em relação ao sistema de projeção em vistas, pode-se afirmar que: Escolha uma opção: Na projeção ortográfica, os raios visuais (ou projetantes) de todos os pontos das arestas ou dos contornos do objeto estendem-se paralelos uns aos outros e oblíquos ao plano de projeção. A maioria dos países do mundo utiliza sistema de projeção em vistas no terceiro diedro, sendo este adotado nos EUA e Brasil. Existe um total de três vistas em cada objeto, que são todas elas alinhadas horizontalmente, uma ao lado da outra, com afastamento fixo padronizado. A vista frontal mostra a verdadeira grandeza e forma de superfícies que são paralelas à frente do objeto. espaçamento entre vistas é principalmente uma questão de aparência, estas devem ser bem espaçadas, mas perto suficiente para parecer relacionadas umas às sendo adotado um valor fixo de 30 cm pela norma. Limpar minha escolha</p><p>Questão 2 Ainda não respondida Vale 1,00 ponto(s). Os auxiliares de desenho do AutoCad são como os esquadros, compassos e gabaritos de engenharia de um desenho São modos e métodos essenciais de inserção de dados que, quando dominados, permitem que você crie desenhos com facilidade. Sendo assim, assinale V, para afirmativas verdadeiras, e F, para as falsas, marcando logo após a sequência correta. I - Grid do AutoCAD faz com que a área de trabalho se assemelhe a um papel milimetrado, podendo ser ajustado a medida de sua necessidade. - - o Snap restringe a habilidade de desenhar objetos para que eles peguem automaticamente o ponto preciso de início e fim nas interseções do Grid. III - acionamento da janela de demonstração do Snap e Grid, de demais informações é feita com o comando F8. Escolha uma Limpar minha escolha</p><p>Questão 3 Ainda não respondida Vale 1,00 ponto(s). A capacidade de observação das vistas ortográficas de maneira adequada se faz necessário em vários desenhos. Observe a Figura 1 abaixo relacionada a uma peça mecânica. 20 25 40 25 60 40 K V.F. Figura 1: Exemplo de peça mecânica. Fonte: Próprio autor. Sendo assim, pode-se afirmar que é a vista frontal da peça acima, corretamente indicada no primeiro diedro: Escolha uma opção: a. b. C.</p><p>d. e. Limpar minha escolha Questão 4 Ainda não respondida Vale 1,00 ponto(s). A representação de circunferências em planos isométricos requer o uso de técnica específica, de modo a garantir a proporcionalidade e adequação às condições existentes. Muitas vezes ao se desenhar utilizando o AutoCAD recorre- se ao comando ELLIPSE de modo errado, gerando circunferências fora do padrão. Considere o desenho da Figura 1 abaixo, que indica passos a serem executados na representação da circunferência em planos isométricos, marque a alternativa que indica a correta sequência a ser seguida. Figura 1: Sequência de representação de circunferência em planos isométricos. Fonte: Apostila Desenho Técnico - TeleCurso 2000 - Desenho Técnico. Escolha uma opção: a.1-2-5-3-4. b.3-1-5-2-4. c.4-1-5-2-3. d.3-2-5-1-4. e.3-1-4-2-5. Limpar minha escolha</p><p>Questão 5 Ainda não respondida Vale 1,00 ponto(s). Os desenhos são o principal meio de comunicação no setor da construção. Ao aprender a ler e interpretar os desenhos técnicos, é necessário desenvolver a capacidade de visualizar o objeto a ser construído. Os princípios de projeção ortogonal (ou ortográfica) são essenciais em todos os campos de atuação do setor da construção. Para poder interpretar um desenho, você deve ser capaz de relacionar diferentes vistas. Sendo assim analise as afirmativas abaixo: A projeção ortogonal mostra como é o objeto visto de frente, pela direita, pela esquerda, de cima, de baixo ou de trás. Diferentes vistas em geral são posicionadas umas em relação às outras de acordo com as regras de projeção no primeiro diedro ou projeção no terceiro diedro. II- Na interpretação de objetos complexos, nem mesmo uso de três tipos de desenho (plantas baixas, cortes e elevações) costuma ser suficiente para abarcar todas as informações Vistas especiais adicionais podem ser necessárias, incluindo perspectivas artísticas, vistas e vistas expandidas. III- As perspectivas artísticas são uma categoria complementar dentro das projeções ortográficas. Elas mostram a imagem de um objeto visto a partir de um ângulo oblíquo, a fim de revelar todas as três dimensões (eixos) do espaço em uma imagem. São verdadeiras, as alternativas: Escolha uma opção: b. II, apenas. C. e II, apenas. d. e III, apenas. e. e III, apenas. Limpar minha escolha Questão 6 Ainda não respondida Vale 1,00 ponto(s). Quanto observa-se um objeto temos a sensação de profundidade e relevo as partes mais próximas parecem maiores e as mais distantes parecem ser menores. Em desenho técnico, utiliza-se a um modo especial de representação, que é a perspectiva, que representa graficamente três dimensões de um objeto em um mesmo plano. Entre os tipos de perspectiva a isométrica é a que representa a ideia de menor deformação, mantendo em alguns casos a mesma proporção entre as suas dimensões. Sendo assim, em relação a perspectiva isométrica, a alternativa correta a Escolha uma opção: As linhas de centro são desenhadas em perspectivas se forem necessárias para indicar simetria ou para cotagem, sendo preferencialmente utilizadas neste tipo de representação. As linhas não isométricas são as únicas linhas que são não são representadas em verdadeira grandeza em uma perspectiva isométrica, podendo ser medida diretamente. As linhas isométricas são linhas que são paralelas eixos isométricos, e as não isometricas aquelas únicamente ortogonais as isométricas. Em perspectiva isométrica, omitem-se os contornos e arestas invisíveis, podendo ser indicada em casos específicos para esclarecer o desenho. No AutoCAD o desenho de peças isométricas deve ser feito unicamente utilizando a notação por coordenadas. Limpar minha escolha</p><p>Questão 7 Ainda não Vale 1,00 ponto(s). AutoCAD utiliza um sistema de coordenadas cartesianas, que podem ser absolutas ou relativas, sendo que cada tipo tem um modo de operação. Observe o exemplo da Figura 1 abaixo de notação de pontos em um plano cartesiano qualquer, que poderia ser lançado no AutoCAD. y (2,3) PT 1 3 PT 2 2 (-3,1) PT 4 1 (0,0) -3 -2 -1 1 2 3 1 2 1.5,-2.5) 3 PT 3 Figura 1: Exemplo de notação de pontos em plano cartesiano. Fonte: Adaptado do Livro AutoCAD 2012 e AutoCAD LT 2012. Ed. Essencial. pág. 22. Considere que você fará o lançamento de retas que irão ligar os pontos sequenciais (PT 1, PT 2, PT 3 e PT 4), utilizando o sistema de coordenadas relativas, marque a sequência que indica os comandos a serem utilizados no AutoCAD, para o correto lançamentos das linhas. Escolha uma opção: (3;2); (@-2;-5); (@3,5;-1,5); (@2,5;1,5); Esc. (2,3); (-3,1); (-1.5,-2.5); (0,0); Esc. Enter); (2,3); (@-2,-5); (@1.5,-3.5); (@1.5,2.5); Esc. (2,3); (@-5,-2); (@1.5,-3.5); (@1.5,2.5); Esc. (2;3); (-3;1); (-1,5;-2,5); (0;0); Esc. Limpar minha escolha</p><p>Questão 8 Ainda não respondido Vale 1,00 ponto(s). sistema de posicionamento das vistas ortográficas após o processo de rotação e abertura da caixa imaginária de vidro é importante, devendo ser normatizada. Observe na Figura 1 abaixo uma exemplificação de planificação de vistas ortográficas. 6 5 1 4 2 3 Figura 1: Exemplo de Posicionamento-padrão das vistas. Fonte: Adaptado do Livro Comunicação Gráfica Moderna. Ed. Bookman. pág. 107. Em relação às vistas enumeradas acima, cujo posicionamento se dá no primeiro diedro, pode-se afirmar que: Escolha uma opção: A vista 2 é a lateral esquerda. A vista 1 é a posterior. A vista 6 é a superior. A vista 5 é a vista frontal. A vista 3 é a inferior. Limpar minha escolha</p>
