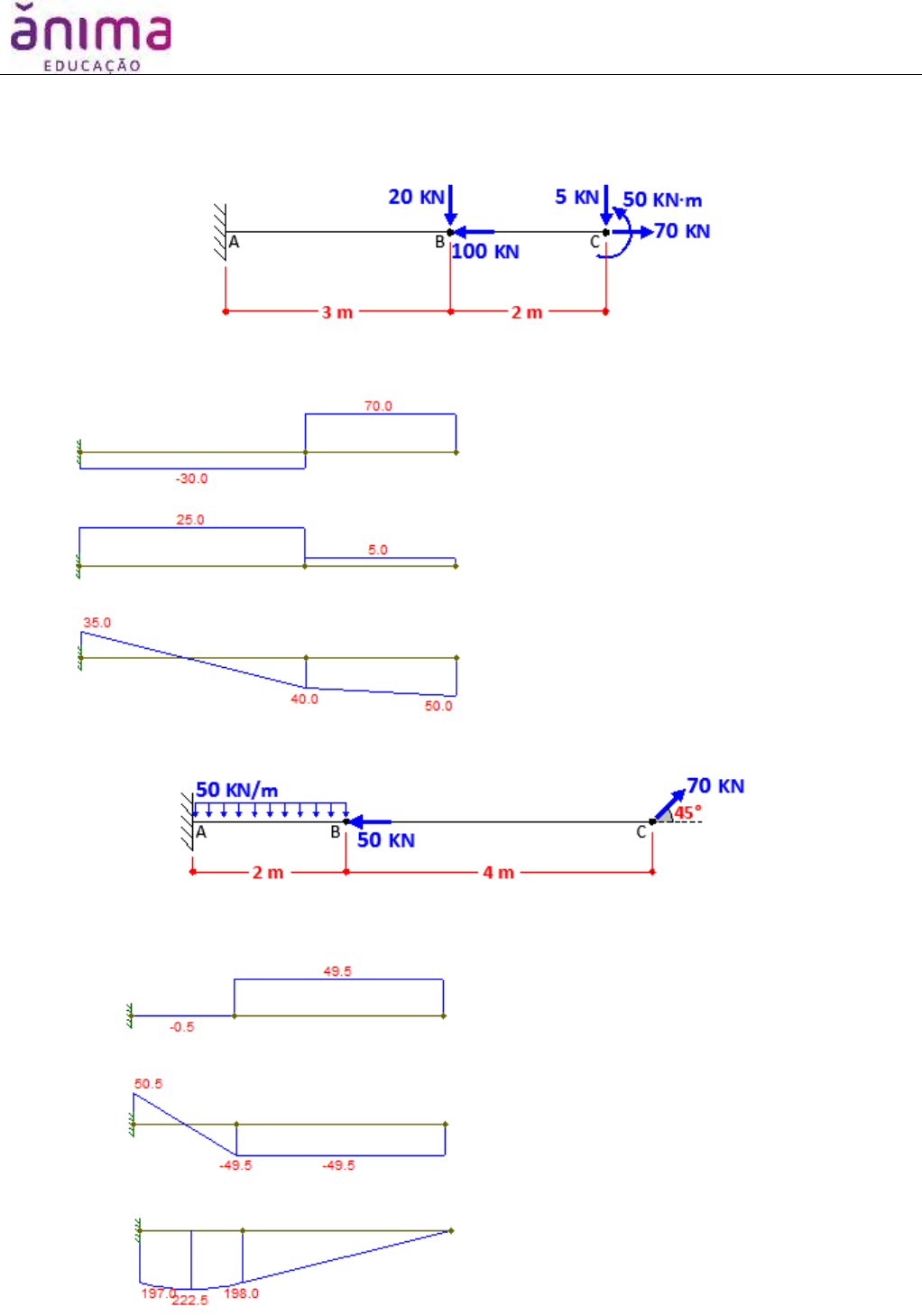

<p>UC: Estruturas Isostáticas e Hiperestáticas</p><p>Professora: Luciana Kataoka</p><p>Lista 1 – Reações de Apoio | Diagramas de Esforços Internos</p><p>Para as vigas abaixo, calcule as reações de apoio e desenhe o diagrama de esforços.</p><p>EXERCÍCIO 1</p><p>Resposta: HA = 30 KN (para a direita) VA = 25 KN (para cima) MA = 35 KN · m (anti-horário)</p><p>Diagrama de Força Normal (KN)</p><p>Diagrama de Força Cortante (KN)</p><p>Diagrama de Momento Fletor (KN)</p><p>EXERCÍCIO 2</p><p>Resposta: HA = 0,5 KN (para a direita) VA = 50,5 KN (para cima) MA = 197 KN · m (horário)</p><p>Diagrama de Força Normal (KN)</p><p>Diagrama de Força Cortante (KN)</p><p>Diagrama de Momento Fletor (KN)</p><p>UC: Estruturas Isostáticas e Hiperestáticas</p><p>Professora: Luciana Kataoka</p><p>Lista 1 – Reações de Apoio | Diagramas de Esforços Internos</p><p>EXERCÍCIO 3</p><p>Resposta: HC = 2P (para a esquerda) VC = 2P (para cima) MC = 8PL (horário)</p><p>Diagrama de Força Normal (KN)</p><p>Diagrama de Força Cortante (KN)</p><p>Diagrama de Momento Fletor (KN)</p><p>EXERCÍCIO 4</p><p>Resposta: VB = 1,67 KN (para cima) HC = 25 KN (para a direita) VC = 31,67 KN (para cima)</p><p>Diagrama de Força Normal (KN)</p><p>Diagrama de Força Cortante (KN)</p><p>UC: Estruturas Isostáticas e Hiperestáticas</p><p>Professora: Luciana Kataoka</p><p>Lista 1 – Reações de Apoio | Diagramas de Esforços Internos</p><p>Diagrama de Momento Fletor (KN)</p><p>EXERCÍCIO 5</p><p>Resposta: HA = 70 KN (para a direita) VA = 15 KN (para cima) VD = 25 KN (para cima)</p><p>Diagrama de Força Normal (KN)</p><p>Diagrama de Força Cortante (KN)</p><p>Diagrama de Momento Fletor (KN)</p><p>EXERCÍCIO 6</p><p>Resposta: HA = 20 KN (para a direita) VA = 47,5 KN (para cima) VC = 32,5 KN (para cima)</p><p>Diagrama de Força Normal (KN)</p><p>UC: Estruturas Isostáticas e Hiperestáticas</p><p>Professora: Luciana Kataoka</p><p>Lista 1 – Reações de Apoio | Diagramas de Esforços Internos</p><p>Diagrama de Força Cortante (KN)</p><p>Diagrama de Momento Fletor (KN)</p><p>EXERCÍCIO 7</p><p>Resposta: HA = 80 KN (para a esquerda) VA = 33 KN (para cima) VC = 52 KN (para cima)</p><p>Diagrama de Força Normal (KN)</p><p>Diagrama de Força Cortante (KN)</p><p>Diagrama de Momento Fletor (KN)</p><p>EXERCÍCIO 8</p><p>Resposta: VB = 14,35 KN (para cima) HC = 37,50 KN (para a esquerda) VC = 17,34 KN (para baixo)</p><p>UC: Estruturas Isostáticas e Hiperestáticas</p><p>Professora: Luciana Kataoka</p><p>Lista 1 – Reações de Apoio | Diagramas de Esforços Internos</p><p>Diagrama de Força Normal (KN)</p><p>Diagrama de Força Cortante (KN)</p><p>Diagrama de Momento Fletor (KN)</p>
