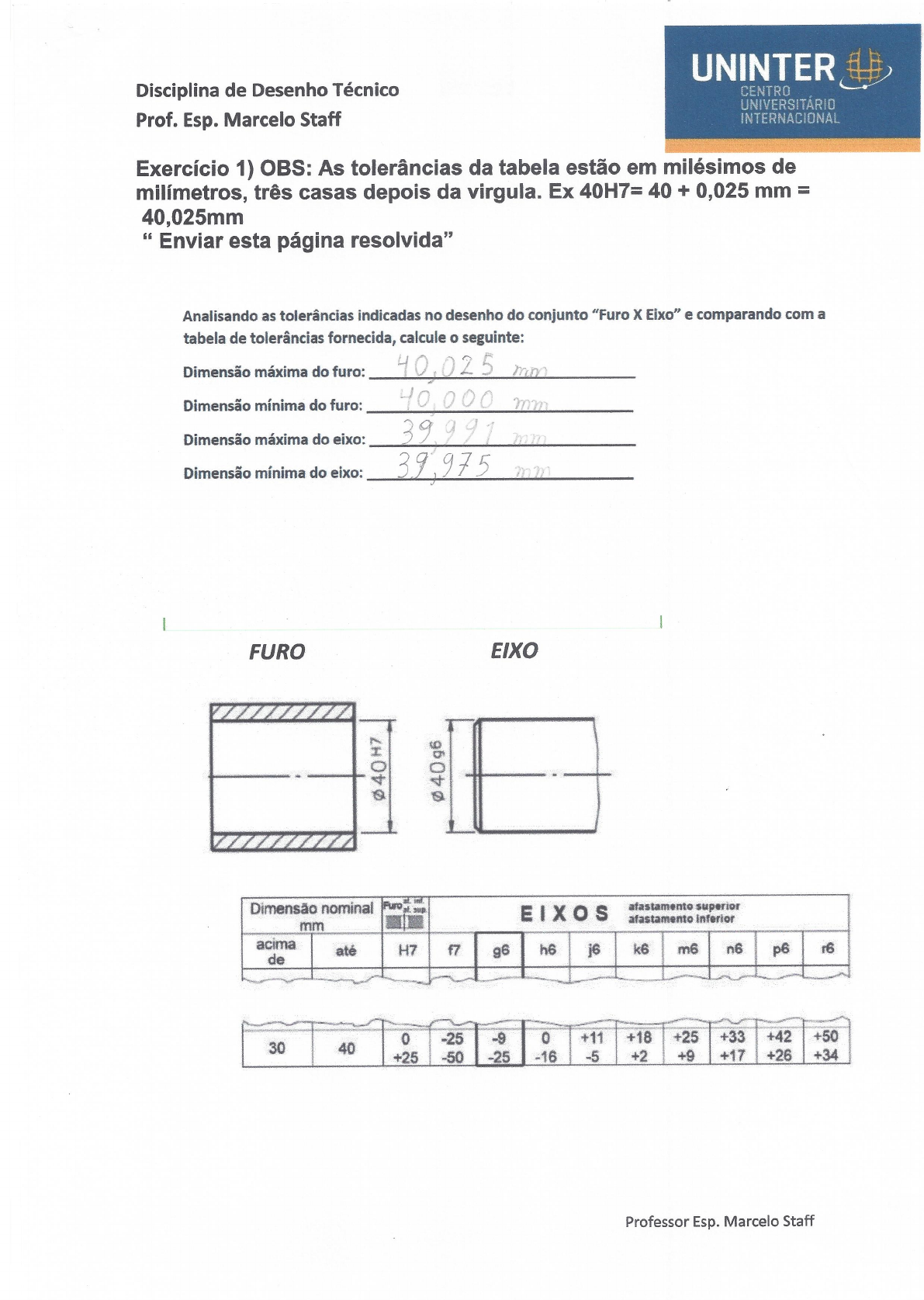

<p>UNINTER Disciplina de Desenho Técnico CENTRO UNIVERSITÁRIO Prof. Esp. Marcelo Staff INTERNACIONAL Exercício 1) OBS: As tolerâncias da tabela estão em milésimos de milímetros, três casas depois da virgula. Ex 40H7= 40 + 0,025 mm = 40,025mm " Enviar esta página resolvida" Analisando as tolerâncias indicadas no desenho do conjunto "Furo X Eixo" e comparando com a tabela de tolerâncias fornecida, calcule o seguinte: Dimensão máxima do furo: 40,025 mm Dimensão mínima do furo: 40,000 mm Dimensão máxima do eixo: mm Dimensão mínima do eixo: 39,975 mm FURO EIXO - Dimensão nominal Furo EIXOS afastamento superior afastamento inferior mm acima até H7 f7 g6 h6 j6 k6 m6 n6 p6 r6 de 0 -25 -9 0 +11 +18 +25 +33 +42 +50 30 40 +25 -50 -25 -16 -5 +2 +9 +17 +26 +34 Professor Esp. Marcelo Staff</p><p>UNINTER Disciplina de Desenho Técnico CENTRO UNIVERSITÁRIO Prof. Esp. Marcelo Staff INTERNACIONAL Exercício 2). Observe a cotagem do pino de Retenção ECO e determine os valores solicitados. " Enviar esta página resolvida" Ex Afastamento superior = -0,02 mm. Material Código do artigo Forma do corpo Versão D D1 D2 L L1 L2 L3 H básico Aço A endurecida 3 M6x0,75 14 34,5 12 5 10 3,5 K0632.001903 inoxidável D2 a) Determine Dimensão D Forma A Afastamento Superior: - 0,02 mm sem ranhura de engate sem contraporca Afastamento Inferior: -0,04 mm SW1 12 Dimensão Máxima: mm Dimensão Mínima: 2,96 mm H Tolerância: 0,02 mm D-0,02 -0,04 D1 b) Determine a dimensão "D2 "= 14,00 mm c) Determine comprimento "L"= 34,50 mm d) Determine comprimento "H"= 3,50 mm e) Determine o comprimento "L3"= 10,00 mm Professor Esp. Marcelo Staff</p><p>R10 3 60 20 30 15 Peça Sensor de Presenca Peça: Denominação EX.3 Data Esc: 01/05/24 Qdte Unidade: Empresa: UNINTER Material Aluno: mm Titulo: Edinei dos Santos Atividade Pratica UNINTER CENTRO UNIVERSITARIO</p><p>15 > 25 30 15 12,5 75 01 Suporte 15 1045 Peça Denominação Qdte Material Peça: Data 4 01/05/24 Empresa: UNINTER Esc: Unidade: Aluno: 1:1 mm dos Santos Titulo: UNINTER CENTRO R.U.4734772 . Atividade 4</p><p>5, 35 5 20 15 30 15 5 5 01 Suporte do 5 1045 Peça Denominação Qdte Material Peça: Data EX . 5 01/05/24 Empresa: UNINTER Esc: Unidade: Aluno: 1:1 mm Edinei dos Santos Titulo: UNINTER CENTRO UNIVERSITARIO R.U 4734772 Atividade Pratica 4</p>
