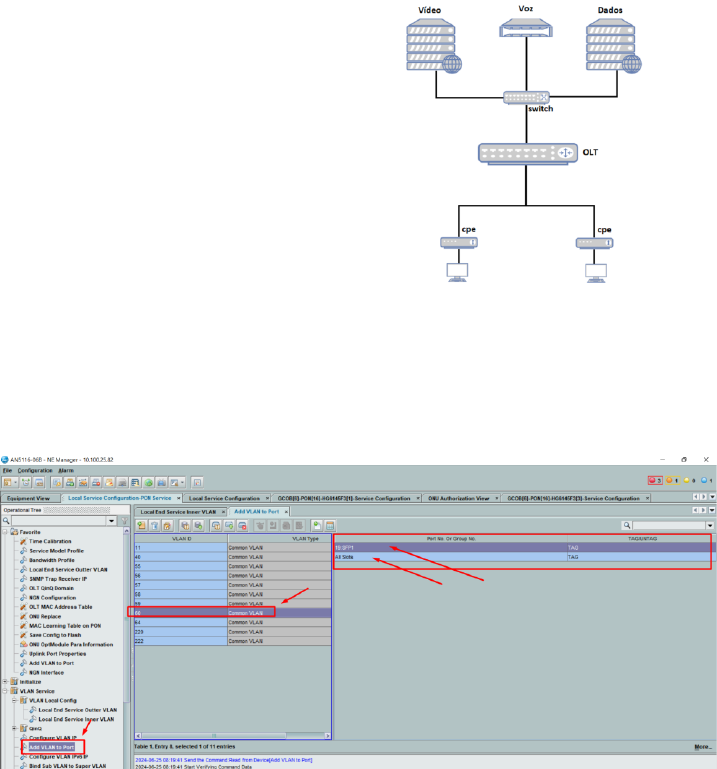

<p>OLT AN5516-06B</p><p>topologia</p><p>Configuração porta uplink</p><p>Configurar Add VLAN to Port</p><p>No menu Add VLAN to Port , inserir adicionar o vlan id utilizado pelo serviço de voz e depois adicionar a</p><p>porta uplink na vlan (são duas configurações, um na coluna da esquerda e outro na coluna da direita)</p><p>Obs: É necessário inserir duas linhas na coluna da direita (“All Slots” e a “Porta Uplink”).</p><p>Existem 3 formas de configuração do serviço de VOZ:</p><p>A: omci padrão</p><p>B: omci privado + omci padrão</p><p>C: VEIP</p><p>A: omci padrão</p><p>OMCI padrão, é o método de configuração do serviço padrão do GPON, isto é, a parametrização das</p><p>configurações de voz é enviada via omci, não sendo necessário realizar a configuração localmente na ont.</p><p>Obs: Neste modo, além da configuração do vlan id na interface uplink é necessário configurar a vlan de</p><p>serviço.</p><p>Configuração da VLAN de serviço</p><p>No menu Local End Service Outter VLAN, adicionar uma 1 linha e preencher os itens Service Name, inserir</p><p>o VLAN ID do serviço de VOZ e por último selecionar NGN em Service Type, então salvar as configurações.</p><p>Configuração do serviço de voz.</p><p>No menu NGN Interface, adicionar uma 1 linha e preencher com as informações do serviço de voz, em</p><p>Signalling Service Name selecionar a vlan de serviço configurado anteriormente, inserir uma identificação</p><p>do serviço, selecionar o protocolo SIP e preencher com os dados do servidor de voz e por último salvar as</p><p>configurações.</p><p>Configuração dos dados da conta SIP.</p><p>No menu NGN Configuration inserimos 1 linha para fazer o vínculo do serviço de voz previamente</p><p>configurado e inserimos outra linha com as configurações da conta sip, por último, salvar as configurações.</p><p>Obs: Cada linha da tabela da esquerda representa a configuração para uma onu, a tabela da direita</p><p>representa a conta sip para a onu</p><p>Configuração da conta na ont.</p><p>Acessar o menu Port Service Config da onu desejada</p><p>Selecionar a porta FXS, selecionar a conta sip desejada em User Index, modificar as opções de codec, dtmf</p><p>e fax conforme desejado e clicar em Create on Device para aplicar as configurações.</p><p>Neste modo, os dados da configuração da wan não são exibidos na interface web, devido a configuração</p><p>ter sido realizada puramente omci. As configurações da conta sip são exibidas normalmente na web.</p><p>B: omci privado + omci padrão</p><p>Este modo o processo é o mesmo do anterior, porém caso desejar que a wan apareça na interface web do</p><p>produto, é necessário configurar uma “wan service” do tipo VOIP.</p><p>No menu WAN Service inserimos 1 linha para criar a interface wan na ont, deve-se selecionar em VOIP em</p><p>Wan_mode, route em Wan_conn_type e inserir o vlan id em Wan_Vlan_ID, então salvar as configurações.</p><p>C: VEIP</p><p>VEIP é o método de configuração do serviço quando não há interoperabilidade entre OLT e ONT, neste</p><p>caso, é obrigatório realizar configuração tanto na OLT quanto na ONT (localmente)</p><p>Configurar Service Model Profile</p><p>No menu Service Model Profile, adicionar uma 1 linha, inserir uma descrição para o profile, selecionar o</p><p>modo Transparent e salvar as configurações.</p><p>Obs: Este profile pode ser usado tanto para voz quanto para dados, a olt não irá diferenciar o tipo de</p><p>serviço, a separação é realizada na ONT.</p><p>Configurar VEIP Data Service Config</p><p>No menu VEIP Data Service Config, adicionar uma 1 linha, inserir a vlan utilizada pelo serviço de voz em</p><p>CVID e selecionar o Service Profile configurado anteriormente e salvar as configurações.</p><p>Configurar a interface WAN e os parâmetros de voz diretamente na ONT</p>
