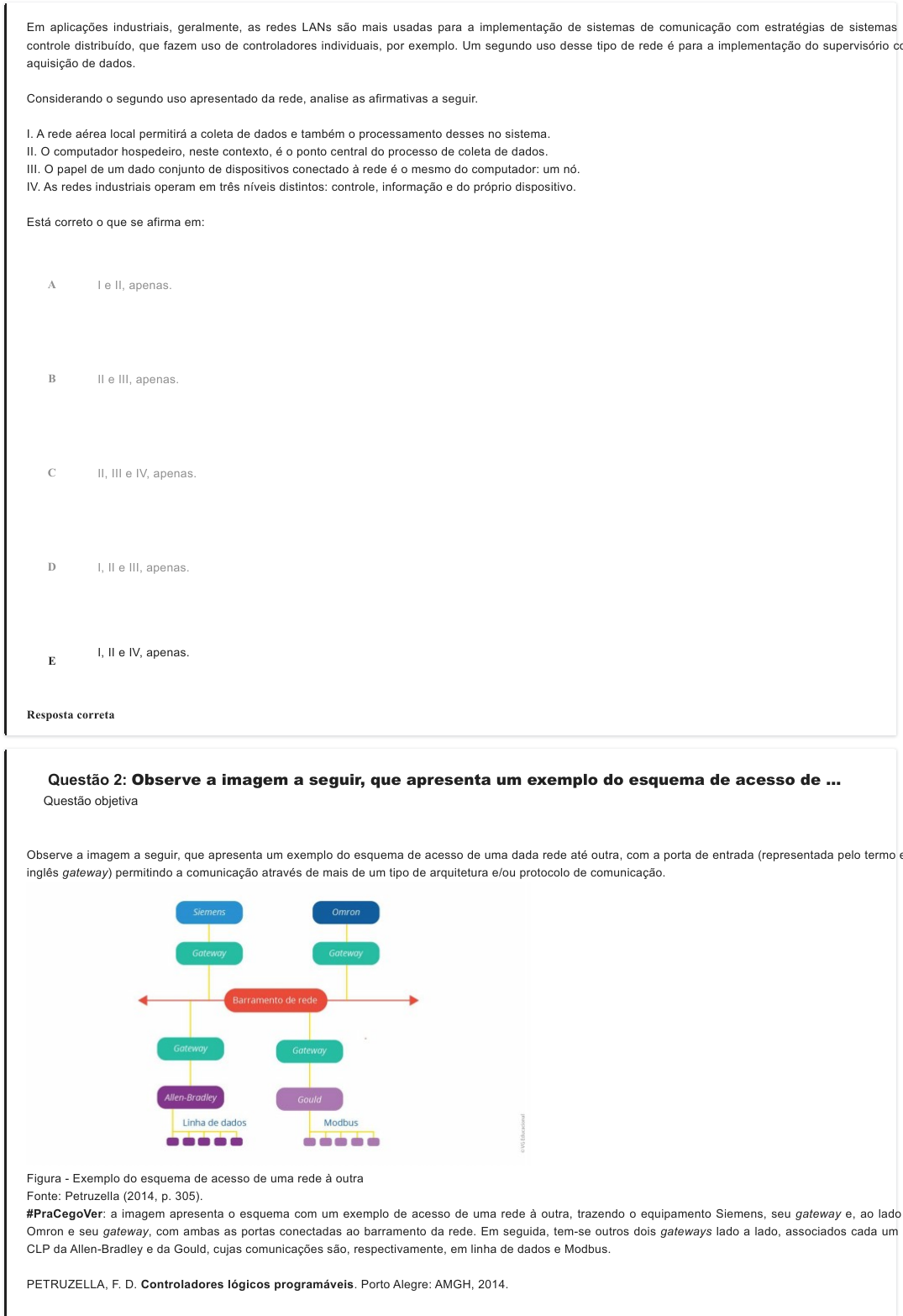

<p>Em aplicações industriais, geralmente, as redes LANs são mais usadas para a implementação de sistemas de comunicação com estratégias de sistemas</p><p>controle distribuído, que fazem uso de controladores individuais, por exemplo. Um segundo uso desse tipo de rede é para a implementação do supervisório co</p><p>aquisição de dados.</p><p>Considerando o segundo uso apresentado da rede, analise as afirmativas a seguir.</p><p>I. A rede aérea local permitirá a coleta de dados e também o processamento desses no sistema.</p><p>II. O computador hospedeiro, neste contexto, é o ponto central do processo de coleta de dados.</p><p>III. O papel de um dado conjunto de dispositivos conectado à rede é o mesmo do computador: um nó.</p><p>IV. As redes industriais operam em três níveis distintos: controle, informação e do próprio dispositivo.</p><p>Está correto o que se afirma em:</p><p>E</p><p>I, II e IV, apenas.</p><p>Resposta correta</p><p>A I e II, apenas.</p><p>B II e III, apenas.</p><p>C II, III e IV, apenas.</p><p>D I, II e III, apenas.</p><p>Observe a imagem a seguir, que apresenta um exemplo do esquema de acesso de uma dada rede até outra, com a porta de entrada (representada pelo termo e</p><p>inglês gateway) permitindo a comunicação através de mais de um tipo de arquitetura e/ou protocolo de comunicação.</p><p>Figura - Exemplo do esquema de acesso de uma rede à outra</p><p>Fonte: Petruzella (2014, p. 305).</p><p>#PraCegoVer: a imagem apresenta o esquema com um exemplo de acesso de uma rede à outra, trazendo o equipamento Siemens, seu gateway e, ao lado</p><p>Omron e seu gateway, com ambas as portas conectadas ao barramento da rede. Em seguida, tem-se outros dois gateways lado a lado, associados cada um</p><p>CLP da Allen-Bradley e da Gould, cujas comunicações são, respectivamente, em linha de dados e Modbus.</p><p>PETRUZELLA, F. D. Controladores lógicos programáveis. Porto Alegre: AMGH, 2014.</p><p>Questão 2: Observe a imagem a seguir, que apresenta um exemplo do esquema de acesso de ...</p><p>Questão objetiva</p><p>14/09/2024, 04:28 FMU - Level Up</p><p>https://levelup.fmu.br/disciplinas 1/7</p><p>Considerando a imagem acima, do exemplo do esquema de acesso de uma rede à outra, analise as afirmativas a seguir e assinale V para a(s) verdadeira(s) e</p><p>F para a(s) falsa(s).</p><p>I. ( ) Caso a tradução de acesso à rede no exemplo seja a única função da porta, as portas serão referidas como pontes.</p><p>II. ( ) As portas na parte superior possuem como função reembalar os dados vindos da primeira rede para a outra.</p><p>III. ( ) O acesso do dispositivo neste caso, para o barramento, é realizado de forma direta, independentemente de método de controle.</p><p>IV. ( ) Quando a interface também se ajusta ao formato dos dados, tem-se o que é conhecido por gateway.</p><p>Assinale a alternativa que apresenta a sequência correta.</p><p>D V, F, F, V.</p><p>Resposta correta</p><p>A F, F, V, F.</p><p>B V, V, F, V.</p><p>C V, V, F, F.</p><p>E F, V, F, V.</p><p>O diagrama elétrico é a base de qualquer projeto de automação, apresentando aspectos fundamentais desse novo sistema que será implementado ou</p><p>alterações em um dado sistema de produção pré-existente, por exemplo. São apresentadas, por tal desenho, as ligações entre todos os componentes, partes</p><p>sistema automatizado.</p><p>Considerando o processo apresentado, parte fundamental do desenvolvimento do projeto de automação, analise as afirmativas a seguir.</p><p>I. Em conjunto ao diagrama elétrico, tem-se a lista de materiais, que apresentarão os passos necessários para a automação.</p><p>II. O diagrama de tubulação e de instrumentação é um exemplo de esquema importante da automação, por descrever vários processos industriais.</p><p>III. No diagrama elétrico de um dado sistema automatizado podem estar presentes dispositivos como sensores.</p><p>IV. Os diagramas elétricos são destinados para a visão mais geral dos projetos, não trazendo detalhes das ligações do CLP.</p><p>Está correto o que se afirma em:</p><p>B II e III, apenas.</p><p>Resposta correta</p><p>Questão 3: O diagrama elétrico é a base de qualquer projeto de automação, apresentando ...</p><p>Questão objetiva</p><p>A I e II, apenas.</p><p>C II, III e IV, apenas.</p><p>14/09/2024, 04:28 FMU - Level Up</p><p>https://levelup.fmu.br/disciplinas 2/7</p><p>D I, II e III, apenas.</p><p>E</p><p>I, II e IV, apenas.</p><p>Leia o excerto a seguir:</p><p>“O termo automação foi criado na década de 1940 por um engenheiro da Ford Motor Company, que descreveu vários sistemas nos quais ações e control</p><p>automáticos substituíam o esforço e a inteligência humanos. Nessa época, os dispositivos de controle eram eletromecânicos por natureza.”</p><p>LAMB, F. Automação Industrial na Prática-Série Tekne. Porto Alegre: AMGH, 2015. p. 14.</p><p>Neste sentido, assinale a alternativa que apresenta corretamente mais informações acerca da realização do projeto desse tipo de sistema, sob uma perspecti</p><p>histórica.</p><p>A O surgimento do computador, e também de certos tipos de dispositivos de hardware, permitiu projetos mais flexíveis e de menor custo.</p><p>Resposta correta</p><p>Questão 4: Leia o excerto a seguir:“O termo automação foi criado na década de 1940 por ...</p><p>Questão objetiva</p><p>B Os temporizadores vieram em substituição aos relés eletromecânicos nos projetos de automação mais recentes, a partir da década de 1970.</p><p>C O surgimento dos controladores lógico programáveis permitiu o desenvolvimento dos primeiros projetos de automação na prática industrial.</p><p>D A automação de um sistema de manufatura envolve a utilização de equipamentos típicos como relés digitais.</p><p>E</p><p>Com a evolução dos relés digitais, os controladores lógicos programáveis passaram a ser menos utilizados na automação.</p><p>Leia o trecho a seguir:</p><p>“As empresas realizam projetos de automação da produção e de manufatura integrada por computador por diversos motivos. Algumas das razões mais comu</p><p>para justificar a automação são as seguintes: [...] Reduzir ou eliminar as rotinas manuais e das tarefas administrativas [...].”</p><p>MIKELL, P. Automação industrial e sistemas de manufatura. São Paulo: Pearson Brasil, 2011. p. 20.</p><p>Com base no apresentado, analise as asserções a seguir e a relação proposta entre elas.</p><p>I. O trabalho manual tem um lugar decisivo nos sistemas modernos de produção.</p><p>Pois:</p><p>II. Existem diversos casos nos quais o ciclo de vida do produto é muito curto.</p><p>A seguir, assinale a alternativa correta.</p><p>Questão 5: Leia o trecho a seguir:“As empresas realizam projetos de automação da ...</p><p>Questão objetiva</p><p>14/09/2024, 04:28 FMU - Level Up</p><p>https://levelup.fmu.br/disciplinas 3/7</p><p>C As asserções I e II são proposições verdadeiras, mas a II não é uma justificativa correta da I.</p><p>Resposta correta</p><p>A As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.</p><p>B A asserção I é uma proposição verdadeira, e a asserção II é uma proposição falsa.</p><p>D A asserção I é uma proposição falsa, e a II é uma proposição verdadeira.</p><p>E As asserções I e II são proposições falsas.</p><p>Leia o excerto a seguir:</p><p>“Um sistema automatizado é composto por três elementos: (1) energia para concluir os processos e operar o sistema, (2) um programa de instruções q</p><p>direciona os processos e (3) um sistema de controle que executa as instruções. [...] Todos os sistemas que se intitulam automatizados incluem esses tr</p><p>elementos básicos em uma ou outra forma”.</p><p>MIKELL, P. Automação industrial e sistemas de manufatura. São Paulo: Pearson Brasil, 2011. p. 69.</p><p>A respeito da estrutura básica dos sistemas automatizados e a correlação com as tecnologias usadas de controle nos sistemas de produção, analise as afirmativ</p><p>a seguir e assinale V para a(s) Verdadeira(s) e</p><p>F para a(s) Falsa(s).</p><p>I. ( ) As ações realizadas são estabelecidas no sistema automatizado pelo programa de ciclo de trabalho.</p><p>II. ( ) O sistema da produção engloba tanto as instalações quanto os sistemas de apoio à produção.</p><p>III. ( ) As tecnologias de automação e controle estão estabelecidas no nível do empreendimento.</p><p>IV. ( ) A energia deve ser estabelecida no sistema automatizado de forma a alimentar o processo.</p><p>Assinale a alternativa que apresenta a sequência correta:</p><p>C F, V, F, F.</p><p>Resposta correta</p><p>Questão 6: Leia o excerto a seguir:“Um sistema automatizado é composto por três ...</p><p>Questão objetiva</p><p>A F, V, F, V.</p><p>B V, V, F, F.</p><p>D V, V, F, V.</p><p>14/09/2024, 04:28 FMU - Level Up</p><p>https://levelup.fmu.br/disciplinas 4/7</p><p>E V, F, V, V.</p><p>Os sistemas de produção geralmente podem ser divididos basicamente em três tipos de sistemas, nos quais os sistemas práticos se aproximam. Existem</p><p>sistemas que envolvem o trabalho manual, os sistemas de interação de um trabalhador com outras máquinas e o sistema de fato automatizado.</p><p>Com base no apresentado, analise as asserções a seguir e a relação proposta entre elas.</p><p>I. A automação é implementada, na prática, nos processos, permitindo a execução destes pelas máquinas sem a participação direta do operador, por exemplo.</p><p>Pois:</p><p>II. As máquinas possuem melhor capacidade de aprendizado e de lidar com problemas reais mais abstratos.</p><p>A seguir, assinale a alternativa correta.</p><p>B A asserção I é uma proposição verdadeira, e a asserção II é uma proposição falsa.</p><p>Resposta correta</p><p>Questão 7: Os sistemas de produção geralmente podem ser divididos basicamente em três ...</p><p>Questão objetiva</p><p>A As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I.</p><p>C As asserções I e II são proposições verdadeiras, mas a II não é uma justificativa correta da I.</p><p>D A asserção I é uma proposição falsa, e a II é uma proposição verdadeira.</p><p>E As asserções I e II são proposições falsas.</p><p>Dentre os dispositivos que permitem o correto e eficiente estabelecimento de um sistema de comunicação em rede, podemos citar exemplos já bastante popular</p><p>do cotidiano, como os repetidores, capazes de proporcionar a elevação do porte da rede de comunicação, dentre várias outras coisas.</p><p>A respeito desses tipos de dispositivos que fazem parte do sistema, analise as afirmativas a seguir e assinale V para a(s) Verdadeira(s) e F para a(s) Falsa(s).</p><p>I. ( ) Os repetidores com mais de uma porta também são conhecidos como repetidores HUB.</p><p>II. ( ) Para a conexão de elementos diferentes dentro do sistema de comunicação, podemos usar o bridge.</p><p>III. ( ) O roteador é um elemento virtual de interligação de redes que possuem abrangência local.</p><p>IV. ( ) As placas de rede são exemplos de hardware para a comunicação entre os próprios computadores.</p><p>Assinale a alternativa que apresenta a sequência correta.</p><p>B V, V, F, F.</p><p>Questão 8: Dentre os dispositivos que permitem o correto e eficiente estabelecimento de ...</p><p>Questão objetiva</p><p>A F, V, F, V.</p><p>14/09/2024, 04:28 FMU - Level Up</p><p>https://levelup.fmu.br/disciplinas 5/7</p><p>Resposta do aluno</p><p>D V, V, F, V.</p><p>Resposta correta</p><p>C F, V, F, F.</p><p>E V, F, V, V.</p><p>Leia o trecho a seguir:</p><p>“Em algumas aplicações, além das funções de controle normal, o CLP é responsável pela coleta de dados, executando o processamento necessário</p><p>estruturando os dados para a geração de relatórios. Como exemplo, é possível usar um CLP para contagem de peças e enviar automaticamente os dados pa</p><p>uma planilha na área de trabalho de um computador”.</p><p>PETRUZELLA, F. D. Controladores lógicos programáveis. Porto Alegre: AMGH, 2014. p. 313.</p><p>Nesse sentido, assinale a alternativa que apresenta o sistema responsável envolvido na situação de coleta de dados apresentada.</p><p>A SCADA.</p><p>Resposta correta</p><p>Questão 9: Leia o trecho a seguir:“Em algumas aplicações, além das funções de controle ...</p><p>Questão objetiva</p><p>B Ethernet.</p><p>C Wi-Fi.</p><p>D Supervisor.</p><p>E</p><p>Profibus.</p><p>O sistema supervisório está inserido em um vínculo da rede industrial com a rede corporativa basicamente, o que pode ser visto com os vínculos (link</p><p>estabelecidos na prática na rede de informação do Ethernet/IP, por exemplo, incluindo, ainda, questões como a inserção da robótica na automação.</p><p>A respeito do estabelecimento das redes corporativa e industrial no contexto apresentado, analise as afirmativas a seguir e assinale V para a(s) Verdadeira</p><p>e F para a(s) Falsa(s).</p><p>Questão 10: O sistema supervisório está inserido em um vínculo da rede industrial com a ...</p><p>Questão objetiva</p><p>14/09/2024, 04:28 FMU - Level Up</p><p>https://levelup.fmu.br/disciplinas 6/7</p><p>I. ( ) O protocolo Ethernet/IP pode ser executado de forma a dispensar certos dispositivos.</p><p>II. ( ) O controlador de segurança geralmente é previsto ainda no contexto, com módulo E/S.</p><p>III. ( ) Na rede corporativa, tem-se conectado diretamente o controlador lógico programável.</p><p>IV. ( ) A IHM (interface homem-máquina) faz parte da rede corporativa, junto com sensores.</p><p>Assinale a alternativa que apresenta a sequência correta:</p><p>B V, V, F, F.</p><p>Resposta correta</p><p>A F, V, F, V.</p><p>C F, V, F, F.</p><p>D V, V, F, V.</p><p>E V, F, V, V.</p><p>14/09/2024, 04:28 FMU - Level Up</p><p>https://levelup.fmu.br/disciplinas 7/7</p>
