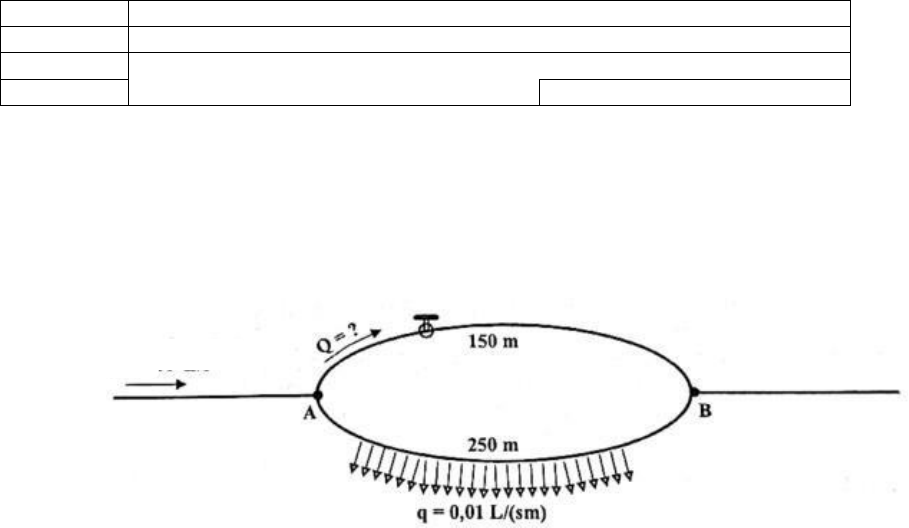

<p>LISTA I</p><p>Nome</p><p>Matrícula</p><p>XX (dois últimos números da matrícula)</p><p>Turma: Data: 16.03.2024</p><p>1. As tubulações mostradas na figura têm diâmetro de 6” e coeficiente de Hazen</p><p>Williams C=120. Para uma vazão de entrada no ponto A do sistema Qo=2X,X0</p><p>l/s e um vazão unitária q=0,01 l/s.m. Determine a vazão que passa pelo registro</p><p>quando este encontra-se parcialmente fechado e provoca uma perda localizada de</p><p>1,XXm. Despreze perdas cinéticas e demais perdas de carga localizadas.</p><p>2. O esquema de tubulações mostrado na figura faz parte de um projeto de</p><p>instalação hidráulica sanitaria (água fria) emu ma residencia. Todos os tubos são</p><p>de aço galvanizado novo com 1” de diâmetro, os cotovelos de raio curto e os</p><p>registros de gaveta. O comprimento do trecho A (tê) até B é de 5,5m e de A até C</p><p>de 7m. Estando o registro R parcialmente fechado, qual deve ser seu coeficiente</p><p>de perda localizada K de modo que as vazões e pressões em B e C sejam iguais,</p><p>dado que a vazão que sai do Reservatório vale 1 l/s e as cotas geométricas (z) são</p><p>dadas abaixo (Despreze as cargas cinéticas).</p><p>3. No sistema hidráulico a seguir, a partir do ponto B existe uma distribuição em</p><p>marcha de vazão, constante, e igual a q=0,01 l/sm. As tubulações, de 8” de</p><p>diâmetro, tem coeficiente de Rugosidade C=120 Sabendo-se que a válvula gera</p><p>uma perda de carga de 1,XXm, determine a carga de pressão disponível no ponto</p><p>B e a vazão que chega ao R2. Despreze as demais perdas localizadas e as cargas</p><p>cinéticas,</p><p>4. A instalação hidráulica predial a seguir está em um plano vertical e é toda em aço</p><p>galvanizado novo, com diâmetro 1” e alimentada por uma vazão de 2 l/s de água.</p><p>Os cotovelos são de raio curto e os registros de gaveta. Determine qual deve ser o</p><p>comprimento X para que as vazões que saem pelas extremidades A e B sejam</p><p>iguais.</p><p>5. A tubulação de cobre a seguir possui 1 ½” (uma polegada e meia) e descarrega em A com uma</p><p>presssão 1,XX mca. O registro R encontra-se parcialmente fechado e as leituras nos manômetros</p><p>são P1=4X,X0 kPa e P2=2X,X0 kPa. Os cotovelos são de raio médio. Determine:</p><p>A) A vazão escoada no sistema em l/s;</p><p>B) A perda de carga equivalente no registro e seu coeficiente de singularidade K;</p><p>C) Caso a pressão em A fosse atmosférica, qual seria a vazão escoada?</p><p>6.</p><p>7.</p><p>8.</p><p>9.</p>
