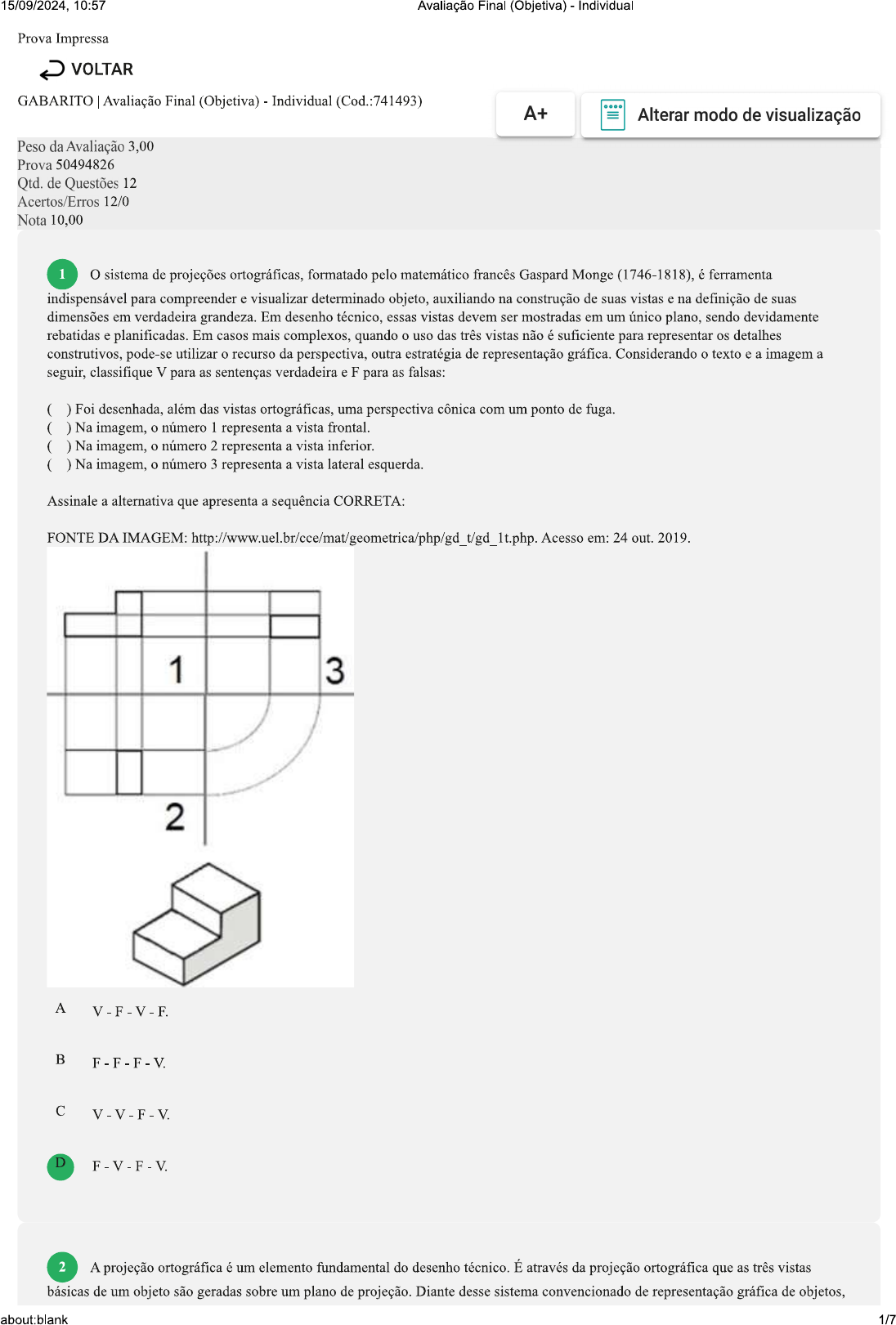

<p>15/09/2024, 10:57 Avaliação Final (Objetiva) - Individual Prova Impressa VOLTAR GABARITO Avaliação Final (Objetiva) Individual (Cod.:741493) A+ Alterar modo de Peso da Avaliação 3,00 Prova 50494826 Qtd. de Questões 12 Acertos/Erros 12/0 Nota 10,00 1 sistema de projeções ortográficas, formatado pelo matemático francês Gaspard Monge (1746-1818), é ferramenta indispensável para compreender e visualizar determinado objeto, auxiliando na construção de suas vistas e na definição de suas dimensões em verdadeira grandeza. Em desenho técnico, essas vistas devem ser mostradas em um único plano, sendo devidamente rebatidas e planificadas. Em casos mais complexos, quando o uso das três vistas não é suficiente para representar os detalhes construtivos, pode-se utilizar o recurso da perspectiva, outra estratégia de representação gráfica. Considerando o texto e a imagem a seguir, classifique V para as sentenças verdadeira e F para as falsas: ( ) Foi desenhada, além das vistas ortográficas, uma perspectiva cônica com um ponto de fuga. ( ) Na imagem, o número 1 representa a vista frontal ( ) Na imagem, o número 2 representa a vista inferior. ( ) Na imagem, o número 3 representa a vista lateral esquerda. Assinale a alternativa que apresenta a sequência CORRETA: FONTE DA IMAGEM: Acesso em: 24 out. 2019. 1 3 2 A B C D</p><p>15/09/2024, 10:57 Avaliação Final (Objetiva) - Individual analise as sentenças a seguir: I- A projeção ortográfica vinculada ao PLANO VERTICAL sempre será, por convenção, a frente do objeto, sendo denominada VISTA FRONTAL. II- A projeção ortográfica vinculada ao PLANO HORIZONTAL sempre será, por convenção, representada abaixo da vista frontal, sendo denominada VISTA LATERAL. III- A projeção ortográfica vinculada ao PLANO LATERAL do objeto sempre será, por convenção, representada à direita da vista frontal, sendo denominada VISTA SUPERIOR. Assinale a alternativa CORRETA: A As sentenças I e III estão corretas. B As sentenças II e III estão corretas. Somente a sentença I está correta. D Somente a sentença II está correta. 3 Para os profissionais que atuam na área técnica, notadamente engenheiros e arquitetos, o domínio da linguagem gráfica é fundamental para a representação daquilo que se pretende construir. É através desta ferramenta que ideias são concebidas e executadas, de acordo com padrões de qualidade, segurança e eficiência. Sobre as técnicas fundamentais de desenho, assinale a alternativa CORRETA que nomeia a modalidade de desenho apresentada na figura a seguir FONTE DA IMAGEM: https://encrypted-tbn0.gstatic.com/images? Acesso em: 18 mar. 2019. de Tube de A Desenho projetivo. B Desenho sem instrumentos. C Desenho não projetivo. D Projeto executivo. 4 Em legenda, também conhecida por selo, devem ser evidenciadas todas as informações necessárias à completa identificação do desenho, independente do formato do papel (folha). Quando dobrada e reduzida ao formato A4, o leitor deve ter conhecimento do seu conteúdo mesmo sem abri-la, sendo bastante importante para o arquivamento físico deste material. No que se refere ao conteúdo da legenda, classifique V para as sentenças verdadeiras e F para as falsas: ( ) Nome do responsável técnico pelo projeto. ( ) Número do registro profissional do responsável técnico. about:blank 2/7</p><p>15/09/2024, 10:57 Avaliação Final (Objetiva) - Individual ( ) Nome do contratante, cliente ou empresa. ( ) Título e número da prancha, escala e data. Assinale a alternativa que apresenta a sequência CORRETA: A B C D F-F-F-F. 5 Na execução de desenho técnico aplicado à engenharia e arquitetura, são utilizados elementos simbólicos devidamente convencionados em norma técnica. De acordo com a simbologia utilizada em circuitos elétricos, o que representam, respectivamente, os símbolos da figura a seguir? A Fios retorno, neutro e fase. B Fios neutro, retorno e fase. C Fios fase, do circuito e trifásico. D Fios fase, neutro e retorno. 6 O corte, em desenho técnico, gera informações importantes para a compreensão espacial de determinado objeto, evidenciando aspectos construtivos encobertos pelas suas faces externas. Diante da existência de vários tipos básicos de cortes, com diferentes possibilidades de representação de detalhes construtivos, analise as sentenças a seguir: I- Corte total é um tipo de corte utilizado para exibir um detalhe pequeno e menos completo de determinado objeto, de dimensão inferior ao meio-corte. II- Corte parcial é gerado pela de um plano transversal ou longitudinal, evidenciando os detalhes construtivos/ alturas internas de determinado objeto, sendo muito utilizado em desenho arquitetônico. III- Meio-corte é um tipo de corte utilizado em objetos simétricos e que tem por finalidade demonstrar detalhes internos e externos em uma única representação gráfica, sendo metade representada em corte e a outra metade representada em vista. Assinale a alternativa CORRETA: A As sentenças II e III estão corretas. B Somente a sentença II está correta. C Somente a sentença III está correta. D As sentenças I e II estão corretas. about:blank 3/7</p><p>15/09/2024, 10:57 Avaliação Final (Objetiva) Individual 7 A perspectiva como instrumento de criação, desenvolvida "à mão" e com "instrumentos básicos de desenho", continua relevante e imprescindível nos dias atuais, mesmo com os avançados recursos computacionais à disposição do projetista. É através da representação gráfica das três dimensões em um único plano, principalmente em nível de concepção, que o projetista reflete sobre a leitura espacial do objeto, notadamente no que se refere a sua profundidade. Diante desse contexto, assinale a alternativa CORRETA que nomeia a perspectiva a seguir: FONTE DA IMAGEM: trica.pdf Acesso em: 22 out. 2019. A Cônica com um ponto de fuga. B Cavaleira. C Cônica com dois pontos de fuga. D Isométrica. 8 Como meio facilitador da leitura e compreensão de projeto, o emprego de diferentes tipos de linhas e espessuras organiza e hierarquiza a informação apresentada através da linguagem gráfica, sendo utilizado na rotina de trabalho de projetistas das mais diversas áreas de atuação. Sobre os diferentes tipos de linhas e espessuras utilizados em desenho técnico, analise as sentenças a seguir: I- As Linhas Traço-Ponto Finas são utilizadas na visualização de objetos que tiveram partes cortadas/ seccionadas pelo plano de corte. II- As Linhas Traço-Ponto Grossas são utilizadas na definição de linhas de corte e de III- As Linhas de Hachuras são utilizadas em linhas de centro (exemplo do uso da forma circular) e em eixos que facilitam o desenvolvimento do projeto (exemplo do eixo de simetria). Assinale a alternativa CORRETA: A As sentenças I e III estão corretas. B As sentenças II e III estão corretas. C Somente a sentença III está correta. D Somente a sentença II está correta. 9 No que se refere ao domínio técnico do profissional que atua na grande área das engenharias e arquitetura, é importante que este profissional conheça integralmente a NBR ABNT 5410, sobre instalações elétricas de baixa tensão, fundamentais para o desenvolvimento de projetos de pequeno porte. No que se refere especificamente aos tipos de fios dos circuitos elétricos prediais, associe os itens utilizando o código a seguir: about:blank 4/7</p><p>15/09/2024, 10:57 Avaliação Final (Objetiva) Individual II- Fio Neutro. III- Fio Fase. IV- Fio Retorno. ( ) É o condutor que liga o ponto de luz ao interruptor. ( ) É o condutor com tensão de 127 ou 220V. ( ) É o condutor que não possui tensão. ( ) É o condutor ligado a hastes cravadas na terra, que protege o usuário contra o choque e o equipamento contra a tensão de sobrecarga. Assinale a alternativa que apresenta a sequência CORRETA: A II. B C D 10 No desenho técnico em arquitetura, edificações são representadas respeitando uma proporção entre suas dimensões reais e as dimensões em desenho. Com o intuito de facilitar o trabalho do profissional da área técnica, o desenho de um objeto de grandes dimensões como, por exemplo, de uma casa (residência unifamiliar), utiliza qual tipo de escala? A Natural. B Real. Redução. D Ampliação. 11 (ENADE, 2008). sistema de projeções de vistas ortográficas, em conjunto com as perspectivas, são métodos utilizados para facilitar o entendimento e a captura visual daquilo que se pretende produzir em escala industrial. Enquanto as perspectivas facilitam a leitura espacial do objeto, as projeções ortográficas, com suas respectivas vistas, evidenciam as dimensões em verdadeira grandeza de cada uma destas vistas. Diante da importância das projeções ortográficas e das perspectivas, com os exemplos desenhados em conformidade com a norma brasileira NBR 10067, analise as sentenças a seguir e assinale a alternativa CORRETA: I- Foi empregado, nas vistas ortográficas, o método de projeção chamado 1° diedro, no qual a vista superior é desenhada abaixo da vista frontal e a vista lateral esquerda é desenhada à direita da vista frontal. II- Foi desenhada, além das vistas ortográficas, uma perspectiva com um único ponto de fuga, que permite uma boa visualização do objeto. III- As faces A e D são as faces frontais do objeto, de acordo com o posicionamento das vistas. IV- As faces C, E e G são as faces superiores do objeto, de acordo com o posicionamento das vistas. about:blank 5/7</p><p>15/09/2024, 10:57 Avaliação Final (Objetiva) Individual FONTE DA IMAGEM: Acesso em: 30 abr. 2019. G F D E B A A Somente a sentença II está correta. B As sentenças I, III e IV estão corretas. C As sentenças I e II estão corretas. D Somente a sentença I está correta. 12 (ENDADE, 2008). Na linguagem da representação gráfica, são utilizados recursos variados, que vão dos traços a mão livre às imagens resultantes de modelos tridimensionais (3D) em computador. Nas áreas técnicas, a comunicação por imagens se dá, principalmente, por meio de desenhos em que se empregam linhas, traçados, técnicas e métodos precisos e claramente definidos. É o chamado desenho técnico. As figuras mostram uma perspectiva técnica de um objeto e três de suas vistas ortográficas, desenhadas de acordo com a norma brasileira NBR 10067. A partir das figuras, analise as sentenças a seguir e assinale a alternativa CORRETA: I- Foi empregado, nas vistas ortográficas, o método de projeção chamado 1° diedro, no qual a vista superior é desenhada abaixo da vista frontal e a vista lateral esquerda é desenhada à direita da vista frontal II- Foi desenhada, além das vistas ortográficas, uma perspectiva cavaleira, que permite uma boa visualização do objeto. III- As faces A e D são as faces frontais do objeto, de acordo com o posicionamento das vistas. about:blank 6/7</p><p>15/09/2024, 10:57 Avaliação Final (Objetiva) - Individual FONTE DA em: 30 abr. 2019. G F D E B A A As sentenças I e II estão corretas. B As sentenças II e III estão corretas. C Somente a sentença II está correta. D As sentenças I e III estão corretas. Imprimir about:blank 7/7</p>
