AULA 03 - ANÁLISE ESTRUTURAL

Prévia do material em texto

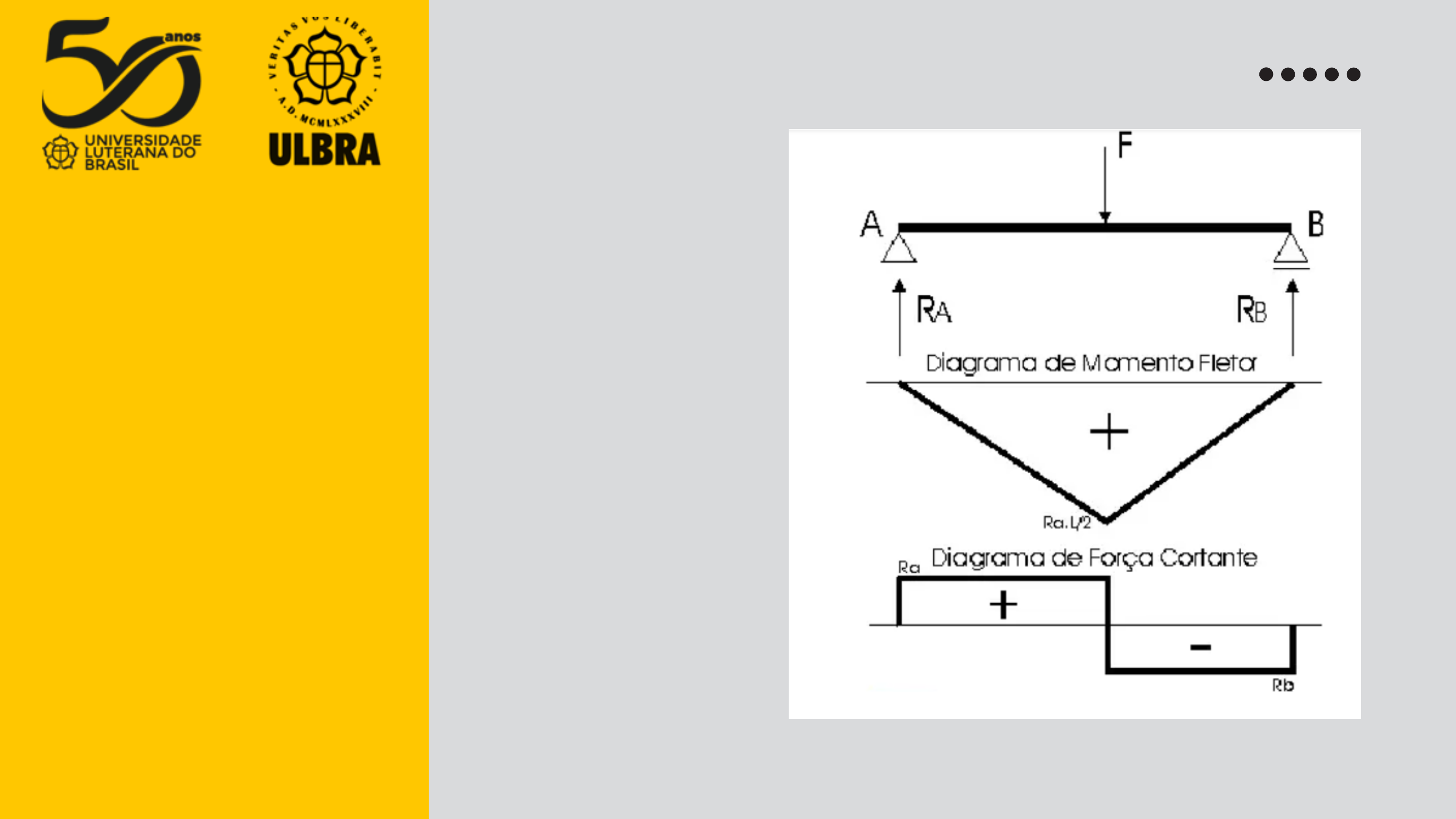

<p>ANÁLISE</p><p>ESTRUTURAL</p><p>AULA 03</p><p>O QUE É O DIAGRAMA DE</p><p>MOMENTOR FLETOR E</p><p>DIAGRAMA DE FORÇA</p><p>CORTANTE?</p><p>• A força cortante é outro conceito fundamental na análise</p><p>estrutural em engenharia civil, especialmente quando se trata de</p><p>vigas e outros elementos estruturais.</p><p>• Ela representa a força interna que atua perpendicularmente ao</p><p>eixo longitudinal de uma viga, causada pela ação de cargas</p><p>aplicadas ao longo da viga.</p><p>• Em termos simples, a força cortante tenta "cortar" a viga em</p><p>duas partes.</p><p>FORÇA CORTANTE</p><p>• O diagrama de força cortante é um gráfico que representa a</p><p>variação da força cortante ao longo do comprimento de uma</p><p>viga. Ele é construído a partir dos seguintes passos:</p><p>• Determinação das reações de apoio;</p><p>• Divisão da viga em segmentos;</p><p>• Cálculo da força cortante nos pontos de interesse;</p><p>• Traçado do diagrama.</p><p>DIAGRAMA DE FORÇA CORTANTE</p><p>• UMA GRANDEZA DE ANÁLISE ESTRUTURAL EM ENGENHARIA CIVIL,</p><p>ESPECIALMENTE NO CONTEXTO DE VIGAS E ESTRUTURAS</p><p>ISOESTÁTICAS;</p><p>• REPRESENTA A TENDÊNCIA DE UMA SEÇÃO DE UMA VIGA OU OUTRO</p><p>ELEMENTO ESTRUTURAL DE SE LOCOMOVER SOB FORÇAS EXTERNAS;</p><p>• ESSE MOMENTO É CAUSADO POR FORÇAS QUE ATUAM AO LONGO DA</p><p>ESTRUTURA, DISTRIBUÍDAS E/OU PONTUAIS, E RESULTA EM UMA</p><p>CURVATURA OU FLEXÃO DA VIGA.</p><p>MOMENTO FLETOR</p><p>é uma representação gráfica da variação do momento fletor ao longo</p><p>do comprimento de uma viga ou estrutura. Para construir esse</p><p>diagrama, é necessário:</p><p>• Determinar as reações de apoio;</p><p>• Dividir a viga em trechos;</p><p>• Calcular o momento fletor em pontos específicos;</p><p>• Plotar o diagrama.</p><p>DIAGRAMA DE MOMENTO FLETOR</p><p>EXEMPLOS</p><p>EXEMPLOS</p><p>EXEMPLOS</p><p>EXEMPLOS</p><p>EXEMPLOS</p><p>EXEMPLOS</p><p>EXEMPLOS</p><p>EXEMPLOS</p><p>EXEMPLOS</p><p>EXEMPLOS</p><p>EXEMPLOS</p><p>EXEMPLOS</p><p>EXEMPLOS</p><p>PRÓXIMA AULA</p><p>DIAGRAMA MOMENTO FLETO</p><p>E FORÇA CONTANTE</p><p>Slide 1</p><p>Slide 2</p><p>Slide 3</p><p>Slide 4</p><p>Slide 5</p><p>Slide 6</p><p>Slide 7</p><p>Slide 8</p><p>Slide 9</p><p>Slide 10</p><p>Slide 11</p><p>Slide 12</p><p>Slide 13</p><p>Slide 14</p><p>Slide 15</p><p>Slide 16</p><p>Slide 17</p><p>Slide 18</p><p>Slide 19</p><p>Slide 20</p>
