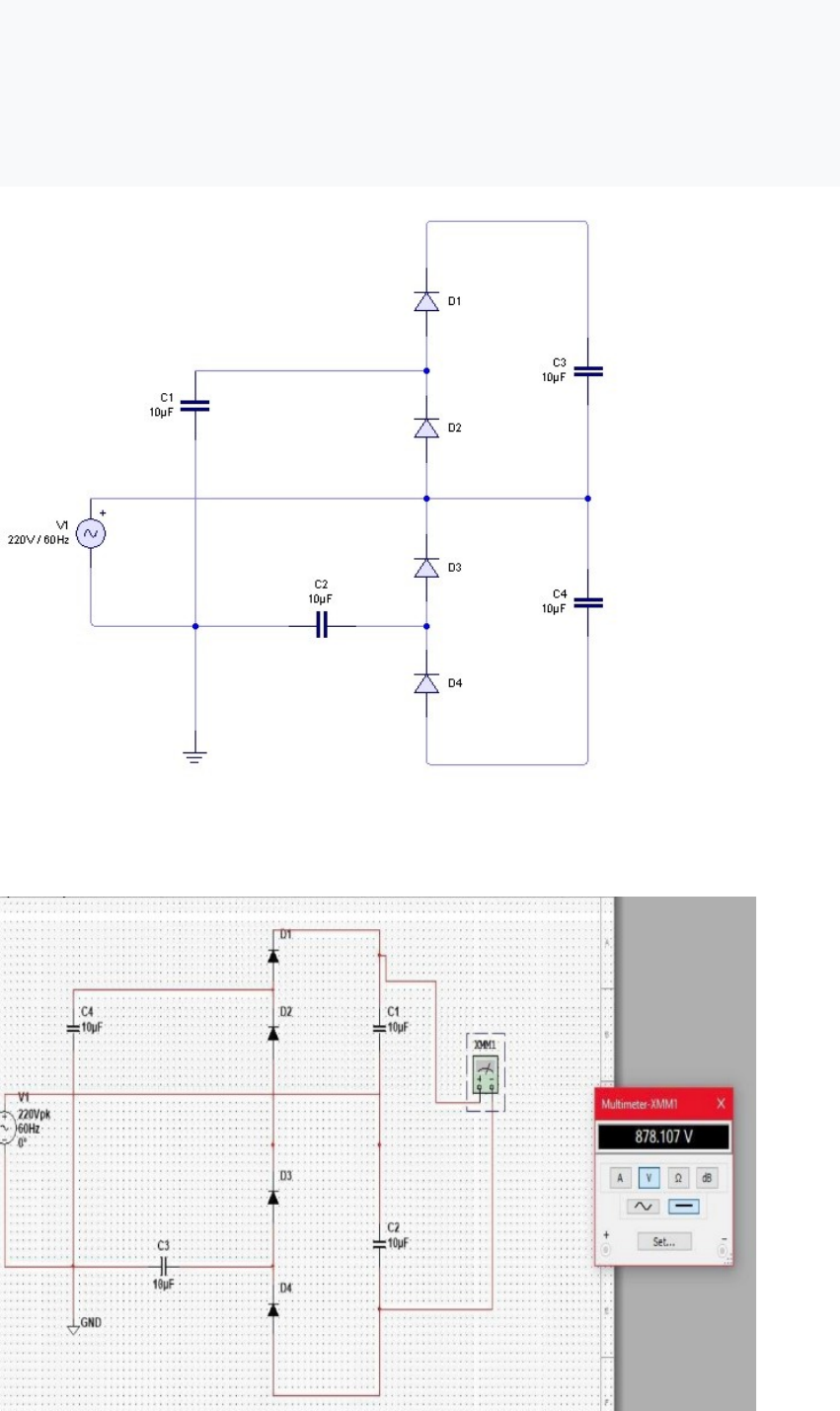

<p>Exercite seus conhecimentos com esse exercício complementar. OBJETIVO: Praticar os conhecimentos adquiridos sobre retificação e multiplicação de tensão com diodos e capacitores Use diodos e capacitores para fazer com que a tensão de saída seja contínua e 4 vezes maior que a tensão de pico de entrada (tensão de entrada é alternada). Use os aparelhos de aferição como osciloscópio e voltímetro para projetar o circuito quadruplicador de tensão e mensurar as tensões de saída.</p><p>Aplicaçao:</p><p>Funcionamento do quadruplicador de tensão</p><p>Podemos começar a analisar o circuito com o retificador de meia onda formado pelo capacitor C1 e o diodo D2, a tensão nele será continua positiva de valor , sendo Vs a tensão eficaz da fonte de corrente alternada.</p><p>Temos também outro retificador de meia onda que deixa passar os semiciclos negativos, formado por D3 e C2. A tensão no capacitor C3 será continua negativa e de valor:</p><p>Em ambos casos, tendo em vista a queda de tensão nos diodos, de aproximadamente 1 V.</p><p>Agora, temos outro retificador de meia onda formado por D1 e C3, que deixa passar os semiciclos positivos desde D2 para carregar ao capacitor C3, porém, agora a tensão continua em C3 é o dobro da tensão em C1:</p><p>O mesmo ocorre com o retificador de meia onda formado pelo diodo D4 e o capacitor D4, obtendo-se , então, a tensão continua medida na saída do circuito é:</p><p>O circuito é um quadruplicador de tensão, e a saída é quatro vezes a amplitude da tensão alternada de entrada. A tensão de saída deve ser medida entre o terminal positivo de C3 e o terminal negativo de C4.</p><p>Como medida de segurança e para evitar ultrapassar os limites dos instrumentos de aferição comerciais (podendo eles resultar destruídos), é recomendável não utilizar a tensão de rede, pois, a tensão de saída pode atingir um valor de 1200 V, tornando-se muito perigoso este experimento.</p><p>Com uma tensão de entrada de 12 Vca a tensão de saída será de aproximadamente 60 Vcc e poderemos comprovar de maneira segura que o circuito funciona.</p><p>image6.png</p><p>image7.png</p><p>image1.jpg</p><p>image2.png</p><p>image3.png</p><p>image4.png</p><p>image5.png</p>
