Potência em Circuitos CA

Prévia do material em texto

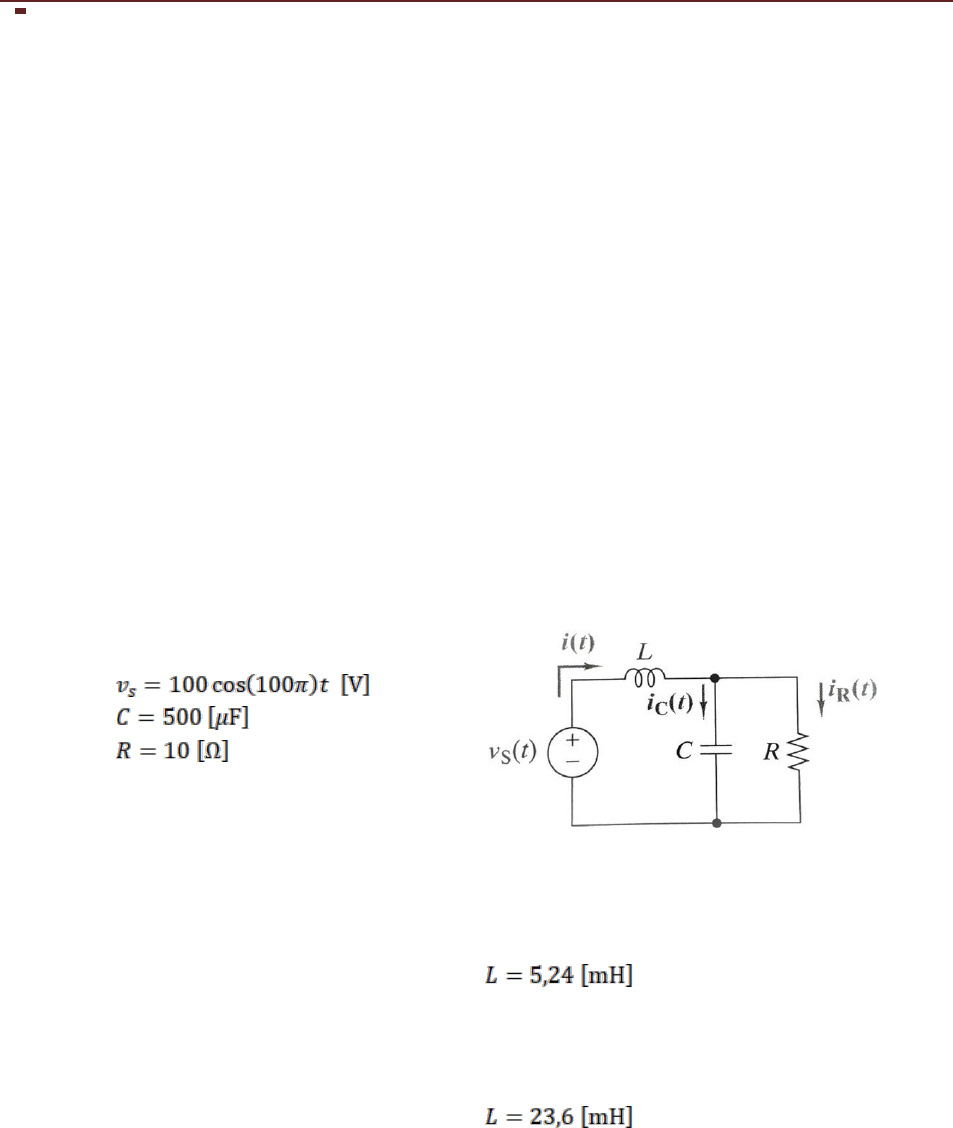

<p>UNIVERSIDADE FEDERAL DO RIO GRANDE</p><p>ESCOLA DE ENGENHARIA</p><p>Prof. Vitor Mauro Fiori</p><p>TAREFA – 2.2</p><p>(Potência em Circuitos CA)</p><p>Para o circuito da figura (o mesmo da TAREFA – 2.1), realize o seguinte:</p><p>1) Apresente em um mesmo gráfico a tensão vS(t) e a corrente i(t).</p><p>Obs.: Apresente os resultados em regime permanente (dica: simule 120 ms e considere</p><p>apenas os últimos 60 ms. Para tanto, ajuste no “Simulation Control” do PSIM o</p><p>“Total time” em 0.12 e o “print time” em 0.06).</p><p>2) Calcule a potência média - P, a potência aparente - N e o fator de potência - FP ( cos )</p><p>do circuito formado por R, L e C.</p><p>3) Calcule o valor do ângulo  e compare com o obtido na leitura do gráfico de (1).</p><p>Obs.: Determine os ângulos a partir dos tempos de simulação. Para tanto, basta considerar</p><p>que o período T, das formas de onda, correspondem a 360°.</p><p>Dados:</p><p>;</p><p>;</p><p>e</p><p>Importante: para a realização da tarefa adote um dos indutores a seguir, conforme seu número de</p><p>matrícula (par ou ímpar).</p><p>Matrículas</p><p>ímpares:</p><p>;</p><p>Matrículas</p><p>pares:</p><p>;</p><p>Valor da tarefa: 20% sobre a nota do segundo bimestre;</p><p>Orientações:</p><p>1. Identificar no cabeçalho da primeira página o autor (nome, matrícula e turma);</p><p>2. não será admitido plágio (os textos e gráficos deverão ser originais);</p><p>3. trabalhos copiados de outro serão desconsiderados, tanto o original quanto a cópia.</p><p>Osvaldino Correa da Silveira Junior</p><p>126170</p><p>turma B</p><p>1)</p><p>diferença de ang = - 0,13</p><p>UNIVERSIDADE FEDERAL DO RIO GRANDE</p><p>TAREFA – 2.2</p><p>Dados:</p><p>Orientações:</p>
