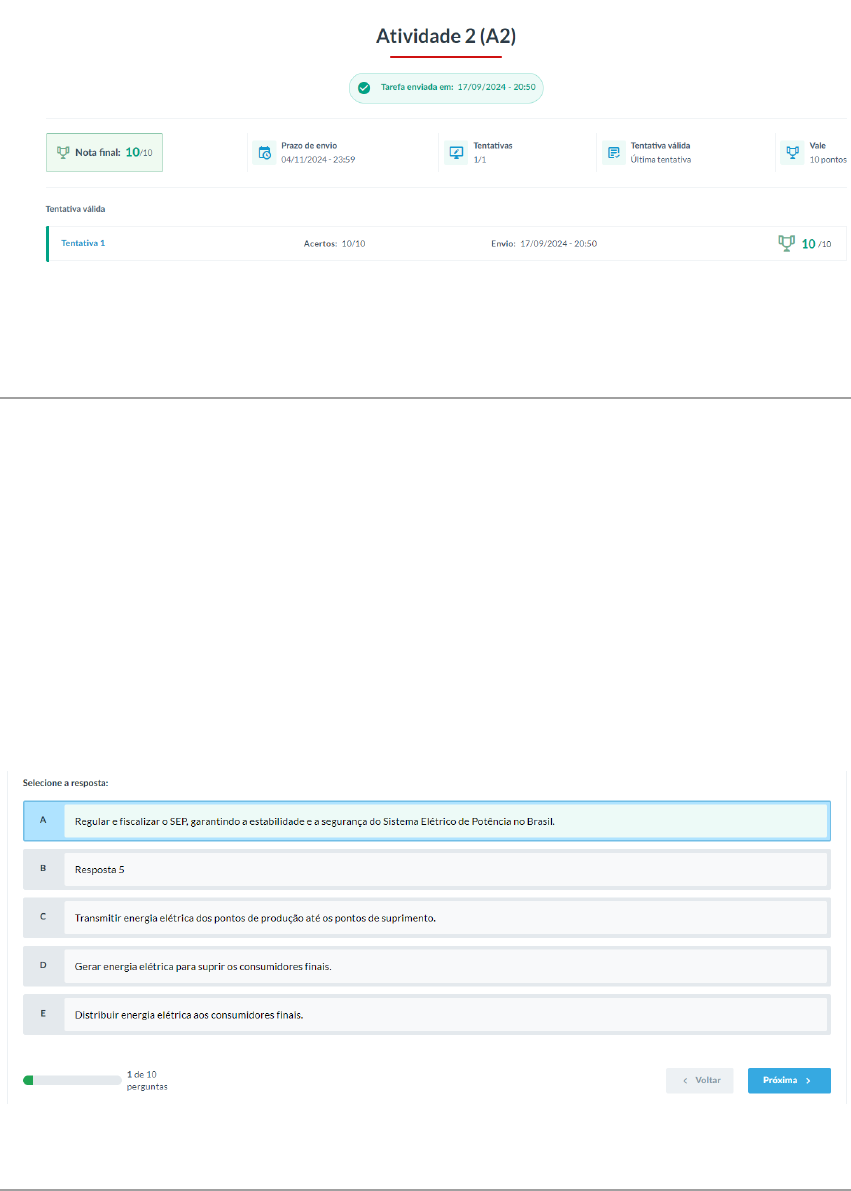

<p>Questão 1</p><p>O Sistema Elétrico de Potência (SEP) é responsável por fornecer energia elétrica aos</p><p>consumidores, suprindo a demanda na quantidade e na qualidade adequadas. No Brasil, o SEP</p><p>é subdividido em três subsistemas: geração, transmissão e distribuição. O subsistema de</p><p>transmissão é responsável por transportar a energia dos pontos de produção até os pontos de</p><p>suprimento, enquanto o subsistema de distribuição é responsável por transportar a energia até</p><p>os consumidores finais.</p><p>Para garantir as condições operativas do Sistema Interligado Nacional (SIN), que envolve todo o</p><p>território nacional, o Operador Nacional do Sistema (ONS) é responsável por definir uma</p><p>sistemática composta por indicadores de desempenho para a rede básica. Qual é a função do</p><p>ONS no Sistema Elétrico de Potência (SEP) no Brasil? Assinale a alternativa correta.</p><p>Questão 2</p><p>Leia o trecho abaixo:</p><p>O desempenho da rede básica quanto à flutuação de tensão é avaliado a partir da comparação</p><p>dos indicadores PstD95% e PltS95%, com os respectivos limites global e individual, para as</p><p>tensões secundárias nos sistemas de distribuição (220V ou 127V).</p><p>Pode-se afirmar que os limites globais, inferior e superior aceitáveis, do indicador de</p><p>severidade de cintilação de curta duração, são respectivamente:</p><p>Questão 3</p><p>Leia o trecho a seguir:</p><p>'Os sistemas elétricos de potência são uma maravilha técnica e, de acordo com a Academia</p><p>Nacional de Engenharia, a eletricidade e sua acessibilidade são as maiores conquistas da</p><p>engenharia do século XX, à frente de computadores e aviões' (MOHAN, 2016, p. 1).</p><p>MOHAN, N. Sistemas elétricos de potência: curso introdutório. Rio de Janeiro: LTC, 2016.</p><p>Sobre os sistemas elétricos de potência, analise as asserções a seguir e a relação proposta</p><p>entre elas.</p><p>I. Apesar da necessidade de produção de energia elétrica limpa, não se pode negar que a</p><p>eletricidade advinda de centrais elétricas e termelétricas ainda é a melhor forma de geração.</p><p>PORQUE</p><p>II. As usinas termoelétricas têm inúmeras vantagens, como alta flexibilidade de geração, além</p><p>de não incorrerem em custos significativos para a operação do sistema elétrico.</p><p>A seguir, assinale a alternativa correta.</p><p>Questão 4</p><p>Leia o trecho a seguir:</p><p>'Os sistemas de potência abrangem a geração de eletricidade até seu consumo final na</p><p>operação, desde computadores até secadores de cabelo' (MOHAN, 2016, p. 1).</p><p>MOHAN, N. Sistemas elétricos de potência: curso introdutório. Rio de Janeiro: LTC, 2016.</p><p>Nesse sentido, analise as alternativas a seguir e assinale a que indica onde a diferença de</p><p>potencial sofre alteração no seu valor em sistemas elétricos de potência.</p><p>Questão 5</p><p>Leia o trecho a seguir.</p><p>A análise da Qualidade de Energia Elétrica (QEE) pode ser realizada por meio de constantes</p><p>medições e avaliações comparativas com os padrões estabelecidos por indicadores.</p><p>Observe os indicadores em cada afirmativa e associe Verdadeiro (V) ou Falso (F) caso sejam</p><p>regulamentados pelo Operador Nacional do Sistema Elétrico (ONS), no que diz respeito à</p><p>tensão.</p><p>I. ( ) Tensão de atendimento em regime permanente.</p><p>II. ( ) Desempenho da frequência em regime permanente.</p><p>III. ( ) Desequilíbrio de tensão.</p><p>IV. ( ) Distorção harmônica de tensão.</p><p>V. ( ) Variação de Tensão de Curta Duração (VTCD).</p><p>Assinale a alternativa que contém a sequência correta.</p><p>Questão 6</p><p>Leia o trecho a seguir.</p><p>O efeito “flicker”, causado pela cintilação luminosa, t5em sua origem em flutuações de tensão.</p><p>Além de ser tradicionalmente perceptível na utilização de lâmpadas incandescentes, também</p><p>ocorre em sistemas de iluminação fluorescentes ou a vapor. O fenômeno é relacionado às</p><p>cargas que consomem elevada potência reativa em ambiente industrial, o que pode causar</p><p>afundamentos nas tensões de alimentação. Por isso, apesar de as lâmpadas incandescentes</p><p>terem uso proibido desde 2016 (BRASIL, 2010), é necessário avaliar a severidade dos níveis de</p><p>cintilação. Suponha que, em um período de 10 minutos, tenham sido observados os seguintes</p><p>níveis: P0,1=1 P1=10 P3=200 P10=2000 P50=6000.</p><p>BRASIL. Ministério de Minas e Energia. Portaria Interministerial nº 1.007, de 31 de dezembro</p><p>de 2010. Aprova a Regulamentação Específica de Lâmpadas Incandescentes na forma</p><p>constante dos Anexos I e II à presente Portaria. Brasília, DF: Ministério de Minas e Energia,</p><p>2010. Disponível em: https://www.gov.br/mme/pt-br/acesso-a-</p><p>informacao/legislacao/portarias-interministeriais/portaria-mme-mct-mdic-n-1-007-</p><p>2010.pdf/view. Acesso em: 19 maio 2023.</p><p>https://www.gov.br/mme/pt-br/acesso-a-informacao/legislacao/portarias-interministeriais/portaria-mme-mct-mdic-n-1-007-2010.pdf/view</p><p>https://www.gov.br/mme/pt-br/acesso-a-informacao/legislacao/portarias-interministeriais/portaria-mme-mct-mdic-n-1-007-2010.pdf/view</p><p>https://www.gov.br/mme/pt-br/acesso-a-informacao/legislacao/portarias-interministeriais/portaria-mme-mct-mdic-n-1-007-2010.pdf/view</p><p>Então, a partir dos dados apresentados, pode-se afirmar que a severidade de cintilação de</p><p>curta duração foi de:</p><p>Questão 7</p><p>O sistema elétrico é o conjunto de elementos responsável por gerar, transmitir e distribuir a</p><p>eletricidade para os clientes finais.</p><p>A respeito dos sistemas elétricos, analise as afirmativas a seguir e assinale V para a(s)</p><p>Verdadeira(s) e F para a(s) Falsa(s).</p><p>I. ( ) Um sistema de distribuição elétrica, ou planta de distribuição, é toda a parte do sistema</p><p>elétrico de energia entre a usina e os interruptores do consumidor.</p><p>II. ( ) Um sistema de distribuição deve fornecer serviços com uma máxima quantidade de</p><p>variações de tensão e um mínimo de interrupções.</p><p>III. ( ) Um sistema de distribuição pode ser subterrâneo, aéreo, de fiação aberta de condutores</p><p>suportados por postes ou alguma combinação deles.</p><p>IV. ( ) Um sistema de distribuição tem linhas de tensões menores, com subestações elétricas</p><p>para ajustar a tensão para níveis diferentes.</p><p>Assinale a alternativa que apresenta a sequência correta.</p><p>Questão 8</p><p>Leia o trecho a seguir:</p><p>Como qualquer outro setor, os sistemas elétricos de potência são estruturados em</p><p>centros de produção (geração), transporte (rede de alta-tensão), distribuição (rede de média e</p><p>baixa-tensão) e consumidores.</p><p>Sobre a transmissão de energia elétrica, analise as asserções a seguir e a relação proposta</p><p>entre elas:</p><p>I. Em cidades como São Paulo, Nova York e Tóquio, o recomendável é que a transmissão de</p><p>energia elétrica seja realizada por sistemas radiais subterrâneos.</p><p>PORQUE</p><p>II. Os sistemas radiais subterrâneos são os mais utilizados para abastecer grandes massas de</p><p>cargas, como construções comerciais de médio ou grande porte.</p><p>A seguir, assinale a alternativa correta.</p><p>Questão 9</p><p>Leia o trecho abaixo.</p><p>A Variação de Tensão de Curta Duração (VTCD) compromete a qualidade de energia. Esse</p><p>evento aleatório acontece quando ocorrem desvios do valor eficaz da tensão. Se o evento tiver</p><p>duração igual ou superior a um ciclo e inferior ou igual a três segundos, pode haver</p><p>afundamento momentâneo de tensão, tão prejudicial em ambiente industrial quanto as</p><p>interrupções no fornecimento da mesma.</p><p>Neste caso, a amplitude da VTCD, em relação à tensão nominal, terá um valor:</p><p>Questão 10</p><p>Leia o trecho a seguir:</p><p>'A análise do fluxo de carga trata principalmente da rede básica, composta pelos sistemas de</p><p>geração e de transmissão, e não contempla o sistema de distribuição que, nessa análise, entra</p><p>usualmente como carga' (SILVEIRA et al., 2021, p. 172).</p><p>SILVEIRA, M. F. et al. Sistemas elétricos de potência. Porto Alegre: Sagah, 2021.</p><p>A respeito do conceito de cargas nos sistemas elétricos de potência, analise as afirmativas a</p><p>seguir.</p><p>I. Nos gráficos de carga, a área do gráfico representa a potência que é gerada ou consumida em</p><p>um determinado período.</p><p>II. Os gráficos de carga são muito importantes</p><p>para a indicação da potência dos</p><p>transformadores em redes de distribuição.</p><p>III. Os gráficos de carga podem referir-se a subestações de distribuição, sistemas de distribuição</p><p>e usinas geradoras.</p><p>IV. Nos gráficos de carga, para determinar a geração ou o consumo de energia anual, são</p><p>construídos, primeiramente, os gráficos de carga diária.</p><p>É correto o que se afirma em:</p>
