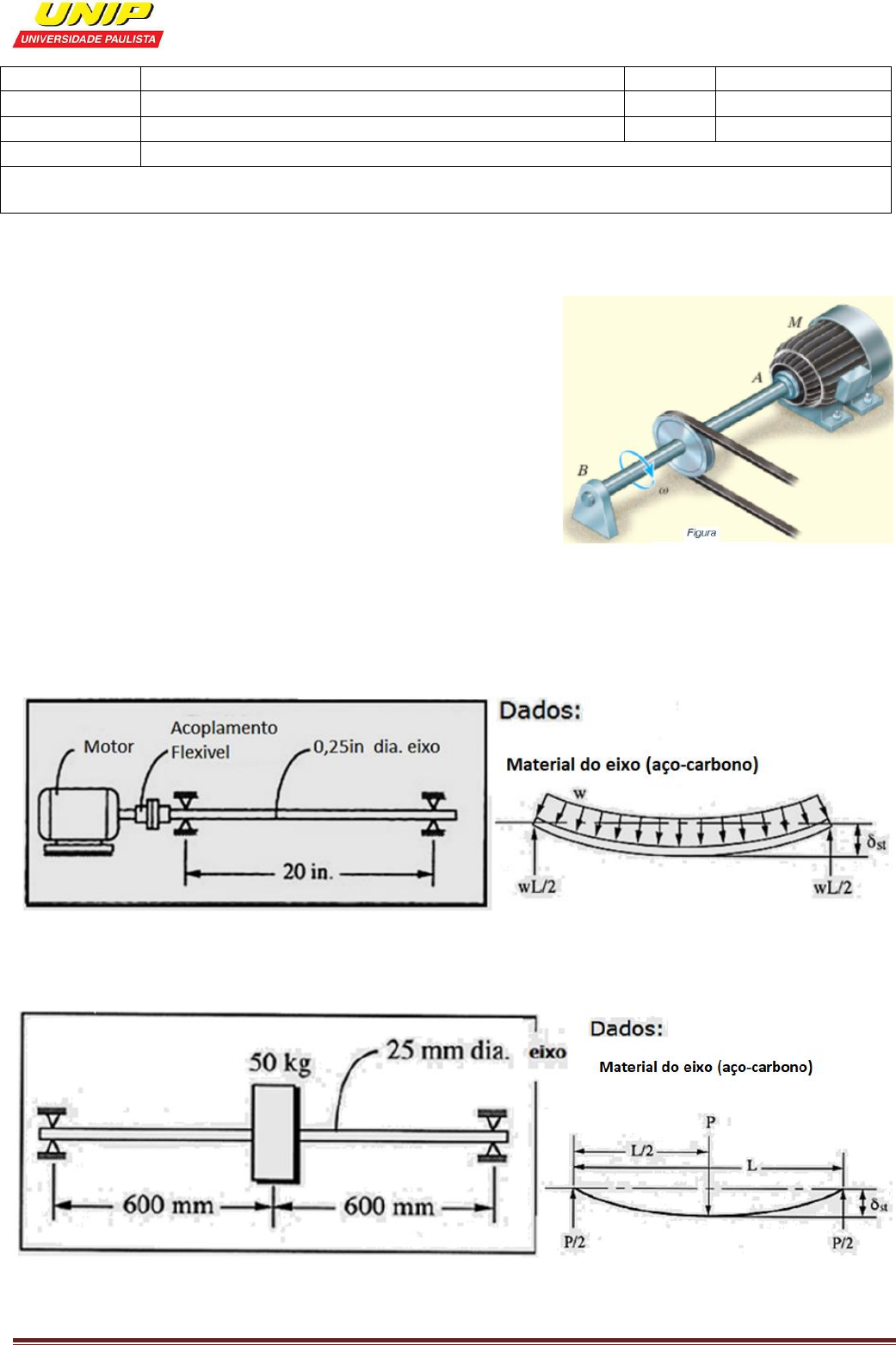

<p>Trabalho – Projetos Mecânicos 2024 – NP1 Página 1</p><p>ICET - INSTITUTO DE CIÊNCIAS EXATAS E TECNOLÓGICAS ENGENHARIA</p><p>1) O eixo maciço AB mostrado na figura abaixo, deve ser usado para transmitir 3,75 kW</p><p>do motor “M” ao qual está acoplado. Supondo que o veio gire a 175 revoluções por</p><p>minuto e que o material do veio tenha uma tensão</p><p>admissível de 175 𝑀𝑃𝑎.</p><p>Determinar o diâmetro necessário para o eixo resistir</p><p>ao carregamento</p><p>• Não sendo necessário a construção de diagrama.</p><p>2)O eixo de aço simplesmente apoiado conforme mostrado na figura abaixo é conectado</p><p>a um motor elétrico através de um acoplamento flexível. Determine o valor da</p><p>velocidade crítica de rotação do eixo.</p><p>3) Determine a velocidade crítica de rotação para o eixo de aço conforme demonstrado na</p><p>figura abaixo.</p><p>Campus UNIP Período Noturno</p><p>Disciplina Projetos Mecânicos Semestre 9º e 10º</p><p>Trabalho Curso: Engenharia Mecânica Entrega 20/09/2024</p><p>Avaliação Trabalho: TAREFA POSTADA ou ENTREGUE NO PRAZO E COM RESOLUÇÃO; ( 0 a 2,0 pontos)</p><p>Nome do aluno: RA: Turma:</p><p>Trabalho – Projetos Mecânicos 2024 – NP1 Página 2</p><p>4) Um eixo de aço com diâmetro de 25 mm, deve ser fixado a um cubo de engrenagem</p><p>de ferro fundido, por meio de uma chaveta paralela. Determine a largura e a espessura</p><p>da chaveta e seu comprimento.</p><p>Dados: Choques fortes, carga do tipo II classe 4.6 para um torque de 50Nm.</p><p>5) Determine as dimensões da chaveta Woodroff DIN 6888, onde o cubo e de aço SAE</p><p>1020, trefilado, de uma polia com diâmetro maior de 56 mm, deve ser fixado a um eixo</p><p>maciço de aço, diâmetro de 28 mm, sob choques fortes, classe 4.6, torque de 90 Nm e</p><p>carga II. Determine a chaveta série A.</p><p>6) Determine o comprimento das estrias norma DIN 5462; sendo que o torque solicitado</p><p>de 90 Nm, o eixo projetado com diâmetro de 28 mm, o cubo fabricado de aço SAE 1060,</p><p>o mecanismo solicita choques fortes carga II.</p>
