Aula 4 Gabarito Exercício 1

Prévia do material em texto

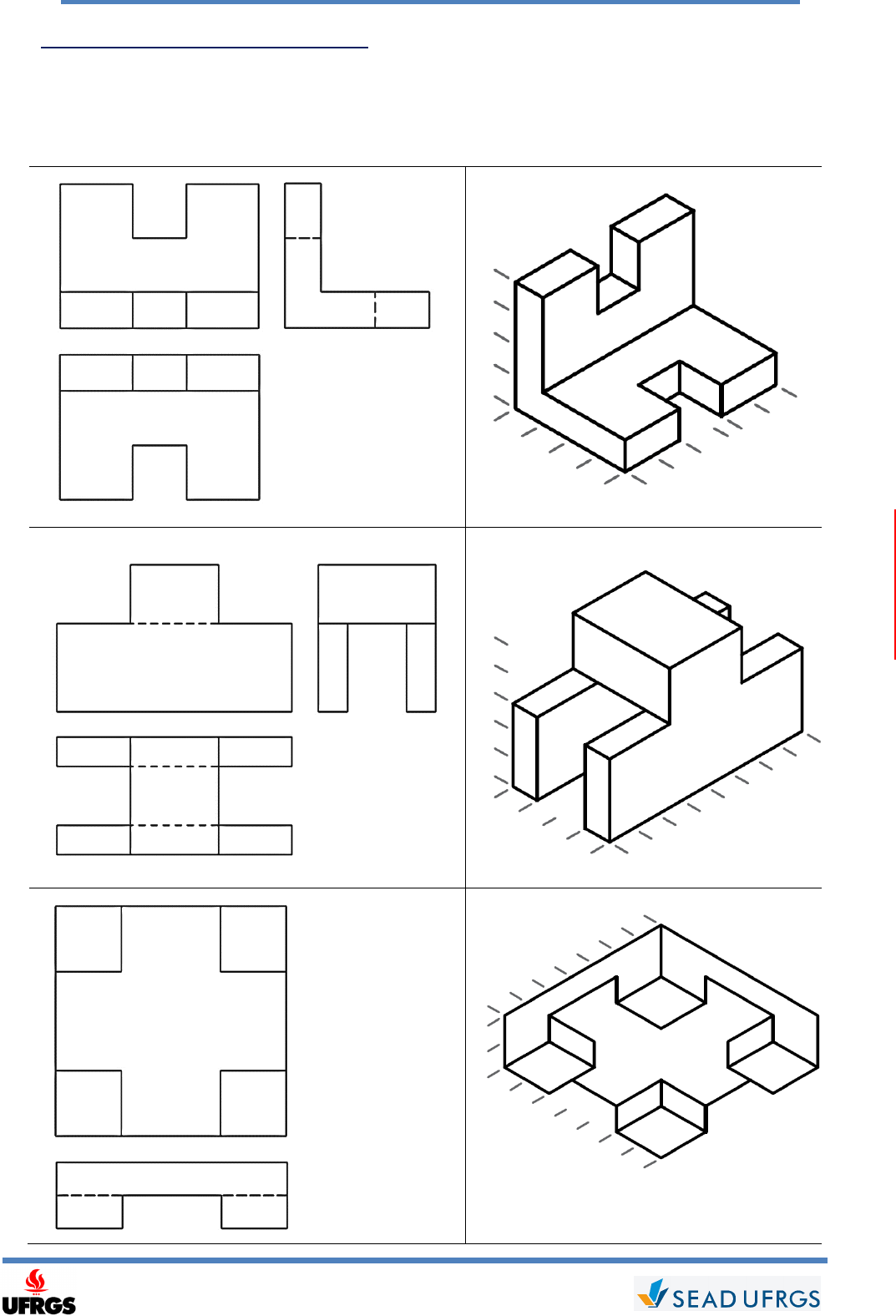

<p>PERSPECTIVAS ISOMÉTRICAS –TRAÇADO A MÃO LIVRE</p><p>AULA 4 – PLANOS ORTOGONAIS:</p><p>INSTRUÇÕES: Desenhe a perspectiva isométrica dos objetos apresentados em</p><p>vistas ortográficas.</p><p>L = 7</p><p>H = 2</p><p>P = 7</p><p>L = 8</p><p>H = 5</p><p>P = 4</p><p>L = 5,5</p><p>H = 4</p><p>P = 4</p><p>1.</p><p>2.</p><p>3.</p><p>GA</p><p>BA</p><p>R</p><p>IT</p><p>O</p><p>PERSPECTIVAS ISOMÉTRICAS –TRAÇADO A MÃO LIVRE</p><p>Exercícios obtidos em: BORNANCINI, José Carlos M.; PETZOLD, Nelson Ivan; ORLANDI JÚNIOR, Henrique. Desenho Técnico Básico:</p><p>fundamentos teóricos e exercícios a mão livre. Volume II. 3. ed. Porto Alegre : Sulina, 1981. 89 p. : il.</p><p>L = 8</p><p>H = 3</p><p>P = 7</p><p>L = 8</p><p>H = 6</p><p>P = 6</p><p>L = 7</p><p>H = 5</p><p>P = 6</p><p>4.</p><p>5.</p><p>6.</p><p>GA</p><p>BA</p><p>R</p><p>IT</p><p>O</p>
