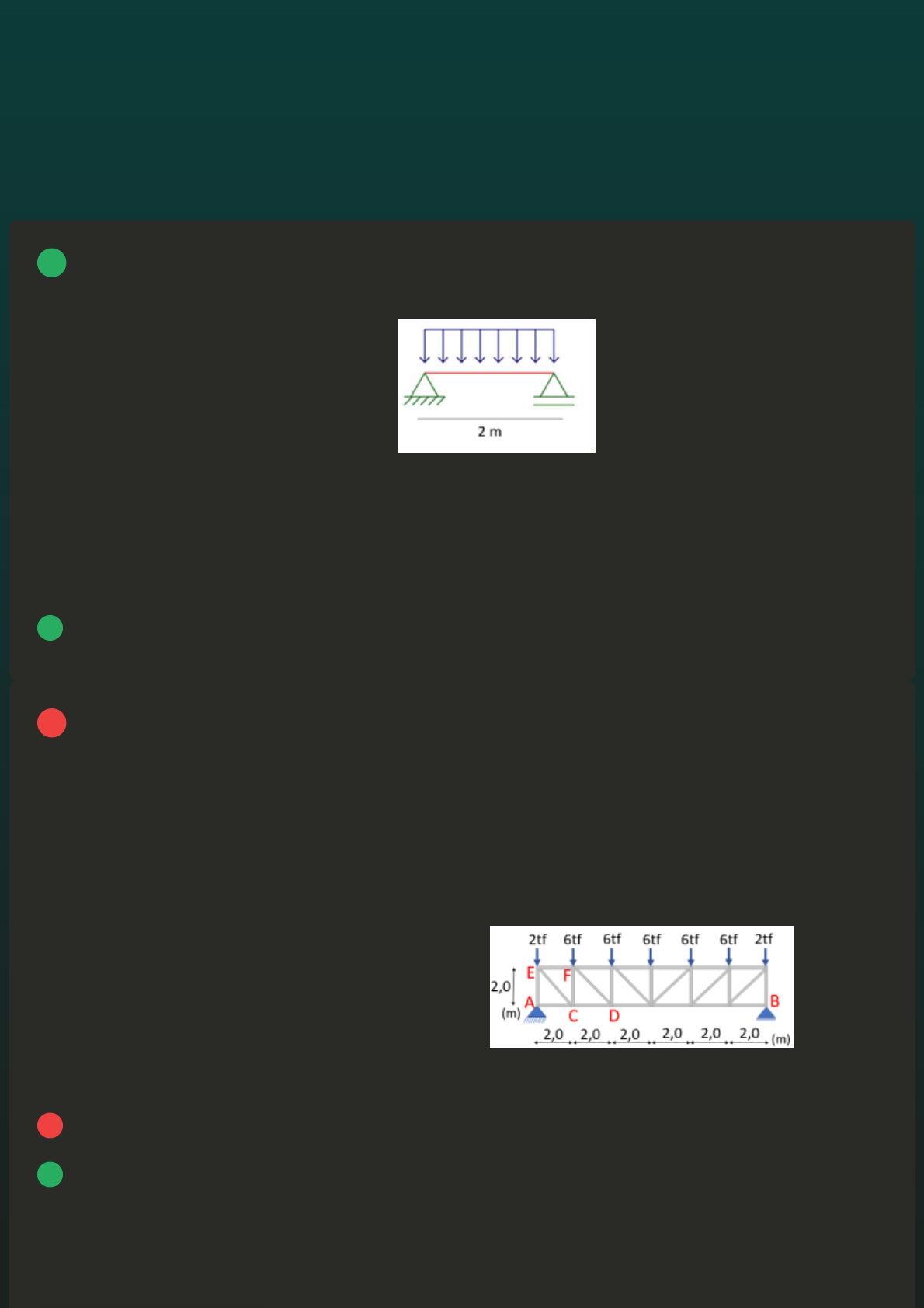

<p>GABARITO | Avaliação Final (Objetiva) - Individual</p><p>As estruturas isostáticas são caraterizadas por apresentar o número de equações de equilíbrio (somatório de</p><p>força em x e y e momento igual a zero) da estática igual ao número de incógnitas (reações de apoio). Para a viga</p><p>biapoiada (2 m de comprimento) isostática, determine o momento máximo, considerando uma carga distribuída</p><p>de 10 kN/m, e assinale a alternativa CORRETA:</p><p>A 2 kN. cm².</p><p>B 2 kN.m.</p><p>C 5 kN. cm².</p><p>D 5 kN. m.</p><p>A forma mais simples de uma treliça é um único triângulo. Por causa da estabilidade desta forma e os</p><p>métodos de análise usados para calcular os esforços presentes nos seus elementos, uma treliça composta apenas</p><p>por associações de triângulos é conhecida por uma treliça simples. Com relação aos esforços internos na treliça</p><p>da figura, classifique V para as sentenças verdadeiras e F para as falsas:</p><p>( ) A barra A-E, entre os nós A e E, está comprimida com uma força de 17,0 tf.</p><p>( ) A barra E-C, entre os nós E e C, está comprimida com uma força de 21,2 tf.</p><p>( ) As reações de apoio da treliça possuem mesmo valor, VA=VB=14 KN.</p><p>( ) A treliça é simétrica, desta forma, os esforços nas barras se espelham.</p><p>Assinale a alternativa que apresenta a sequência CORRETA:</p><p>A F - V - V - F.</p><p>B V - F - V - V.</p><p>C V - F - F - V.</p><p>D F - V - F - V.</p><p>1</p><p>2</p><p>O conhecimento dos conceitos físicos são fundamentais para compreensão da mecânica das estruturas. O</p><p>primeiro conceito que podemos abordar é aquele que é definido como uma ação mecânica de um corpo sobre um</p><p>ponto material. A ação pode ser representada por um vetor que é aplicado no ponto.</p><p>De acordo com o descrito no texto, o mesmo se refere a qual conceito?</p><p>A De força somente vertical.</p><p>B De força somente horizontal.</p><p>C De força simétrica.</p><p>D De força.</p><p>As treliças são elementos estruturais geralmente fabricados de madeira ou aço, pois esses materiais</p><p>trabalham para atender aos esforços normais de tração e compressão no qual o elemento é submetido. Considere a</p><p>treliça da figura em anexo e assinale a alternativa CORRETA:</p><p>A A estrutura é tripoestática.</p><p>B A estrutura é hipoestática.</p><p>C A estrutura é hiperestática.</p><p>D A estrutura é isostática.</p><p>Esforços internos representam o efeito de forças e momentos entre duas porções de uma estrutura reticulada</p><p>resultantes de um corte em uma seção transversal. Os esforços internos correspondentes de cada lado da seção</p><p>seccionada são iguais e contrários, pois correspondem uma ação e a reação correspondente. Sobre os esforços</p><p>internos em vigas, analise as sentenças a seguir:</p><p>I- O diagrama de esforço cortante (DEC) de uma viga, no ponto em que está submetida a um momento fletor</p><p>concentrado, apresentará descontinuidade no ponto do carregamento.</p><p>II- O diagrama de momento fletor (DMF) de uma viga, no ponto em que está submetida a um momento</p><p>concentrado, apresentará descontinuidade no ponto do carregamento, com valor distinto do momento</p><p>concentrado, em seu ponto de aplicação.</p><p>III- A presença de rótulas na estrutura faz com que os esforços horizontais e verticais sejam transferidos, mas não</p><p>Revisar Conteúdo do Livro</p><p>3</p><p>4</p><p>5</p><p>transferem os esforços de momento fletor, portanto no nó rotulado, o diagrama de momento fletor é</p><p>necessariamente zero.</p><p>Assinale a alternativa CORRETA:</p><p>A Somente a sentença II está correta.</p><p>B Somente a sentença III está correta.</p><p>C As sentenças I e III estão corretas.</p><p>D As sentenças II e III estão corretas.</p><p>A mecânica dos corpos rígidos divide-se em duas áreas: estática e dinâmica. A estática trata do equilíbrio</p><p>dos corpos, ou seja, aqueles que estão em repouso ou em movimento, com velocidade constante; enquanto a</p><p>dinâmica preocupa-se com o movimento acelerado dos corpos (HIBBELER, 2010). Sobre o exposto, classifique</p><p>V para as sentenças verdadeiras e F para as falsas:</p><p>( ) O momento em um determinado ponto P pode ser calculado se conhecermos a área do diagrama de esforços</p><p>cortantes no trecho considerado.</p><p>( ) A ligação entre as barras dos pórticos é realizada através de engates ou rótulas internas, resultando</p><p>comportamentos iguais na estrutura.</p><p>( ) O momento fletor e o esforço cortante nos cabos são nulos, estes apresentando apenas esforços de tração.</p><p>( ) Um carregamento distribuído em uma barra inclinada, atuando perpendicularmente a ela, apresentará os</p><p>mesmos esforços internos do que um carregamento distribuído no sentido vertical.</p><p>Assinale a alternativa que apresenta a sequência CORRETA:</p><p>FONTE: HIBBELER, R. C. Resistência dos materiais. São Paulo: Pearson Educação, 2010.</p><p>A V - F - V - F.</p><p>B F - F - V - F.</p><p>C F - V - F - V.</p><p>D V - V - V - F.</p><p>As estruturas isostáticas na construção de edificações devem ser calculadas mediante o conhecimento dos apoios</p><p>utilizados, corroborando com as equações da estática.</p><p>Sobre como é determinado o grau de estaticidade de uma estrutura, assinale a alternativa CORRETA:</p><p>A Pela análise das barras inclinadas da estrutura.</p><p>B Pela forma geométrica da estrutura.</p><p>C Pela análise dos apoios da estrutura.</p><p>6</p><p>7</p><p>D Pelas cargas ativas da estrutura.</p><p>Os esforços que uma estrutura está submetida podem ser descritos através de expressões analíticas. Em</p><p>atenção à viga anexa, classifique V para as sentenças verdadeiras e F para as falsas:</p><p>( ) A viga é simétrica, desta forma, as reações de apoio possuem o mesmo valor e sentido.</p><p>( ) O esforço normal ao longo da viga é nulo, ou seja, em qualquer ponto N(x) = 0.</p><p>( ) A expressão analítica que representa o esforço cortante no tramo B-C é Q(x) = 200 - 30.x kN; considerando</p><p>x=0 em B.</p><p>( ) A expressão analítica que representa o momento fletor no tramo B-C é M(x) = -15.x² + 200.x + 200 KNm;</p><p>considerando x=0 em B.</p><p>Assinale a alternativa que apresenta a sequência CORRETA:</p><p>A F - V - F - F.</p><p>B V - V - V - V.</p><p>C V - F - V - V.</p><p>D V - V - V - F.</p><p>Treliças são estruturas formadas por barras ligadas entre si por nós. Considere a treliça apresentada na figura</p><p>anexa e determine o valor do esforço normal, em kN, para as barras AB e EF, respectivamente:</p><p>A 80 kN; 80 kN.</p><p>B 40 kN; 40 kN.</p><p>C - 80 kN; - 80 kN.</p><p>8</p><p>9</p><p>D - 40 kN; - 40 kN.</p><p>Conforme saliente Sussekind (1981, p. 187), "as treliças surgiram como um sistema estrutural mais</p><p>econômico que as vigas para vencer vãos maiores ou suportar cargas mais pesadas." É claro que precisamos</p><p>analisar outros fatores, como mão de obra, material, região etc. Considere a treliça da figuraem anexo e assinale a</p><p>alternativa CORRETA:</p><p>FONTE: SUSSEKIND, J. C. Curso de análise estrutural. v.1, 6. ed. Rio de Janeiro: Globo, 1981.</p><p>A A estrutura é tripoestática.</p><p>B A estrutura é hipoestática.</p><p>C A estrutura é hiperestática.</p><p>D A estrutura é isostática.</p><p>10</p>
