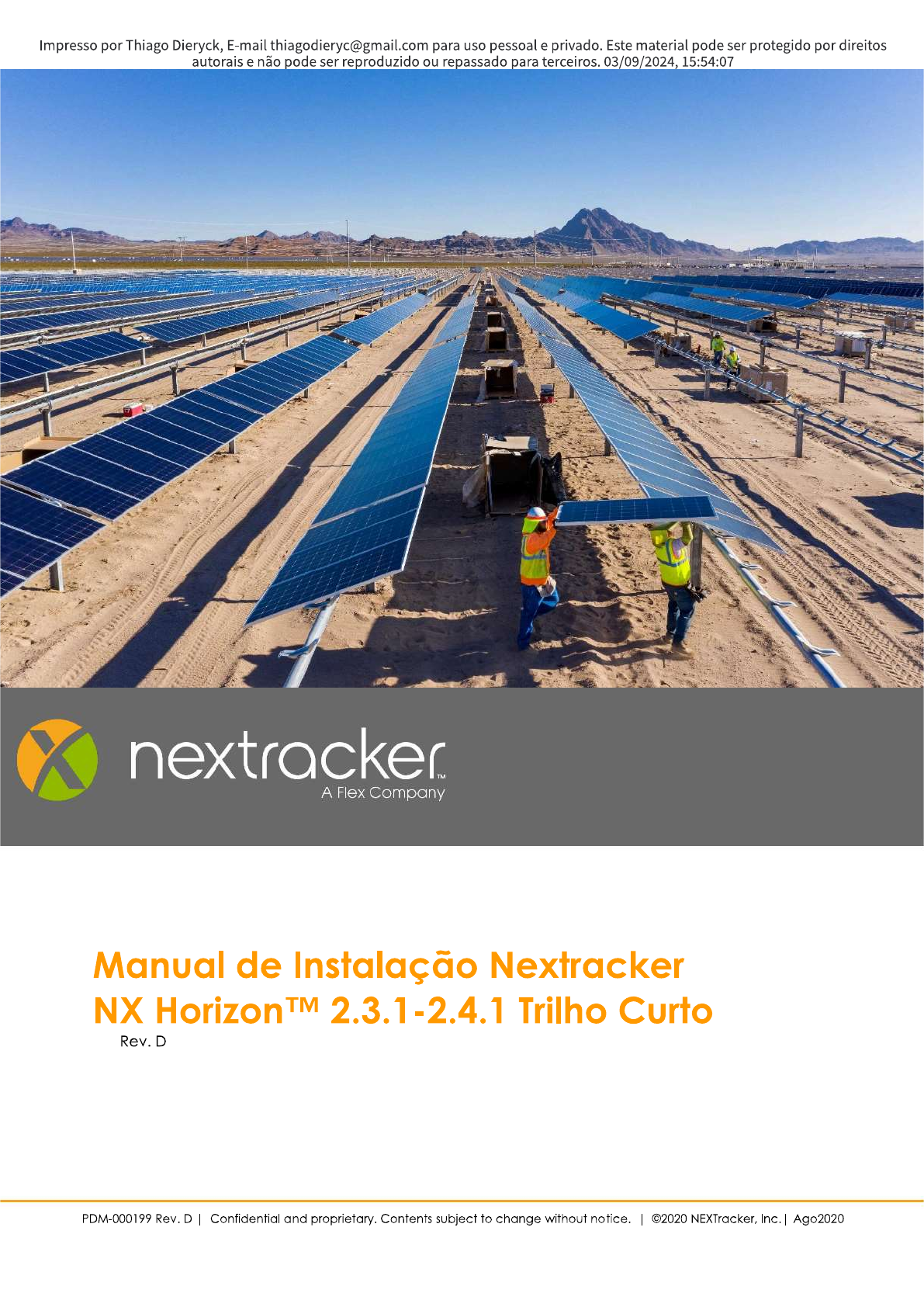

Manual de Instalação Nextracker NX Horizon 2 3 1-2 4 1 Trilho Curto Rev D

Prévia do material em texto

<p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:54:07 A Flex Company Manual de Instalação Nextracker NX Horizon TM 2.3.1-2.4.1 Trilho Curto Rev. D PDM-000199 Rev. D I Confidential and proprietary. Contents subject to change without notice. NEXTracker, Inc. Ago2020</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:54:07 A Flex Company Manual de Instalação Nextracker NX Horizon TM 2.3.1-2.4.1 Trilho Curto Prefácio 4 Sobre este Manual 4 Segurança 4 Limitações de Escopo 4 Como Usar Este Manual 5 Apontamentos 5 Especificações dos Módulos 5 Aterramento 6 Resumo da Operação do Tracker 6 Classificações do Tracker 6 Tamanho dos Rebites Cegos 7 Ferramentas Necessárias para Montagem 9 Procedimento de Marcação de Torque 10 Tarefa A Instalação dos Piers 12 Instalar Pier do Motor 12 A2. Instalar Pier de Matriz 12 Tarefa B - Instalação do Slew Drive 13 B1. Instalar Suporte do Slew Drive no Pier do Motor 13 B2. Instalar Slew Drive Assembly 13 Tarefa - Montagem do Motor no Slew Drive 15 Tarefa D - Instalação do Bearing Housing Assembly (BHA) 17 Tarefa E - Instalação do Tubo de Torque 20 E1. Acomple Tubo de Torque ao Slew Drive Assembly 20 E2. Instalação do Tubo de Torque 21 E3. os Trilho do Módulo no BHA 22 Tarefa F - Alinhar e Travar a Fileira 30 F1. Alinhe os tubos de torque e fixe (trave) a fileira 30 F2. Fixar ou rebitar os fixadores 30 Tarefa G - Instalação dos Amortecedores 33 G1. Instalar Parafuso U para Montagem Superior do Amortecedor 33 G2. Suporte do Amortecedor Inferior no Pier 35 G3. Instalar Amortecedor nos Suportes de Amortecedor 37 G4. Todas as fileiras: Coloque a Tampa no Tubo de Torque Tarefa H Instalação dos Trilhos de Módulo 42 H1. Instalar os primeiros trilhos de módulo 42 PDM-000199 Rev. D Confidential and proprietary. Contents subject to change without notice. ©2020 NEXTracker, Inc. I 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:54:07 Manual de Instalação Nextracker NX 2.3.1-2.4.1 Trilho Curto 3 H2. Instalar os Trilhos de Módulo 43 Tarefa - Montagem do Módulo 47 11. Instalar os Módulos 47 Fiação do Módulo 48 Tarefa J - Ajustando as Fileiras 51 Tarefa K - Instalação do SPO 52 K1. Instalar Painel de SPC e SPC no Suporte 52 K2. Fiação do 60 Check List Mecânico 64 Comissionamento 68 Operação e Manutenção 69 Principais Definições 70 Revisões para esse Manual 71 PDM-000199 Rev. D Confidential and proprietary. Contents subject to change without notice. NEXTracker, Inc. 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:54:07 Manual de Instalação Nextracker NX HorizonTM 2.3.1-2.4.1 Trilho Curto 4 Prefácio Sobre este Manual Este é Manual de Instalação do Nextracker NX Horizon 2.3.1-2.4.1 Trilho Curto. É aplicado para todos os projetos 2.3.1: 2.3.9 e 2.4.1. Ele apresenta os requisitos e instruções detalhados de instalação, lembretes de segurança, etapas importantes e outras informações; os melhores meios e métodos de trabalho podem ser determinados pelo instalador. Segurança As seguintes notas, avisos e itens críticos aparecem ao longo deste manual: ! NOTA: Esta caixa contém informações que tornam a montagem dos componentes da Nextracker mais rápida e fácil. AVISO: Esta caixa alerta leitor para uma condição que pode levar a consequências críticas. CRÍTICO: Esta caixa fornece informações urgentes e importantes. Desconsiderar isso pode levar a danos ao equipamento, ferramentas ou componentes; podendo ! comprometer a garantia da Nextracker. Essas informações anotam etapas cruciais para a instalação de componentes, de modo que atendam aos requisitos de qualidade. SEGURANÇA E MEIO AMBIENTE: Esta caixa fornece informações importante para ! segurança dos operadores durante a montagem e cuidados com Meio Ambiente. Desconsiderar isso pode levar a ferimentos devido a acidentes e até perda de vida. Além das melhores práticas gerais de construção, USO apropriado de equipamentos de proteção individual (EPI) é essencial ao manusear componentes pesados e equipamentos que possam ser pressurizados com fluido hidráulico ou ar. A proteção dos olhos e a proteção auricular devem fazer parte do EPI. A adesão às instruções de segurança de todos os fornecedores de terceiros também é recomendada. Por favor, esteja ciente dos perigos resultantes de projéteis, movimento repetitivo, ruído, vibração e outros aspectos do USO de ferramentas hidráulicas, pneumáticas e elétricas. Limitações de Escopo Este é um manual geral que cobre um produto Nextracker; configurações específicas do projeto são abordadas em outro lugar. Por favor, veja Construction Set e a Part Number Reference List para detalhes específicos do projeto. PDM-000199 Rev. D Confidential and proprietary. Contents subject to change without notice. NEXTracker, Inc. 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:54:07 Manual de Instalação Nextracker NX HorizonTM 2.3.1-2.4.1 Trilho Curto 5 Como Usar Este Manual Apontamentos Este manual guia a instalação da linha de produtos Nextracker NX Ele faz referência a documentação relacionada ao produto; é uma das famílias de documentação do produto que inclui Construction Set e a Part Number Reference List. As referências a esses documentos são codificadas por cores em todo manual de instalação: Construction Set descreve os contornos de localização das fileiras no Projeto, incluindo a identificação de fileiras internas, de canto e externas, e suas partes relacionadas. Ele também define as configurações mecânicas de fileira usados em cada site de projeto específico, incluindo dimensões, tolerâncias e vistas de elevação. Part Number Reference List descreve os números de peça, nomes e quantidades específicos do Projeto que são mencionados neste manual de instalação. As imagens e dimensões neste manual são referência para guiar a montagem de campo. As peças reais instaladas podem variar. Part Number Reference List e Construction Set são os documentos de registro com os números das peças do produto instalado, específico do projeto e os detalhes do local. Os apontamentos numerados do manual de instalação de construção, referem-se às peças listadas na Part Number Reference List, como mostrado na Figura 1-1a, que se refere ao item número 10 do Part Number Reference List, para os números de peça do tubo de torque específicos do Projeto A Figura refere-se ao item número 20 do Part Number Reference List para a peça do conjunto específico do projeto e 20a para componente de montagem, referenciando neste caso, a montagem do amortecedor inferior. 10 Tubos de Torque 20a Amortecedor Inferior b. Texto explicativo referente ao a. Chamada referente ao sub-item número da peça do componente de montagem Figura 1.1: Apontamentos Numerados Referenciando número de peça e componente de montagem Especificações dos Módulos Dimensionamento dos Módulos tamanho máximo do módulo que pode ser usado no sistema é de 1001 mm de largura por 2000 mm de comprimento. peso máximo do módulo é 29 Kg (64 Lb). máximo de oito módulos pode ser instalado entre os Piers. Especificações de Montagem Este sistema de montagem pode ser usado para montar um módulo fotovoltaico em conformidade com a UL 1703, somente quando módulo específico tiver sido avaliado para aterramento e / ou montagem conforme as instruções incluídas. peso máximo permitido na parte de trás dos módulos é de 0,8kg/m (0,53lb por pé). PDM-000199 Rev. D Confidential and proprietary. Contents subject to change without notice. ©2020 NEXTracker, Inc. 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:54:07 Manual de Instalação Nextracker NX HorizonTM 2.3.1-2.4.1 Trilho Curto 6 Veja as tabelas em cada seção para obter valores de torque para fixadores aplicáveis que são usados para montar módulos. Aterramento Os módulos são aterrados através de componentes do Tracker aos Piers quando os fixadores (parafusos/rebites) são instalados corretamente. aterramento geral de todo sistema de montagem deve ser investigado para atender aos padrões da última edição do Código Elétrico Nacional Code, ao Artigo 690: Sistema Solar Fotovoltaico e Artigo 250: Aterramento e Ligação. Pier está em contato direto com a Terra e deve ser instalado com base nos requisitos de um eletrodo de aterramento conforme Artigo 250. Quaisquer códigos elétricos locais devem ser seguidos além dos códigos elétricos nacionais. A Figura 1.2 mostra caminho de aterramento para os módulos. Figura 1.2: Aterramento da Estrutura Aterramento da Estrutura do Módulo por meio do pino com ranhura e caminho de aterramento Resumo da Operação do Tracker NX Horizon é um Tracker solar auto-alimentado. Uma vez instalado Tracker, de acordo com este manual e comissionado, Tracker gira para direcionar os módulos fotovoltaicos (PV) em direção ao sol, conforme sua posição muda ao longo do dia. movimento do Tracker é controlado pelo auto controlador (SPC). Tracker pode ser ligado / desligado diretamente, se necessário, pela chave de desconexão / botão na caixa (ver tarefa K). Classificações do Tracker A classificação do Tracker são apresentados na Tabela 1.1. Os símbolos de corrente contínua e aterramento estão nas Figuras 1.3 e 1.4. PDM-000199 Rev. D Confidential and proprietary. Contents subject to change without notice. ©2020 NEXTracker, Inc. I 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:54:07 Manual de Instalação Nextracker NX 2.3.1-2.4.1 Trilho Curto 7 Tabela 1.1: Classificação do Tracker Tipo de Avaliação NX Horizon Tensão Máxima de Entrada 30 VDC Faixa de tensão de operação de entrada 10-25 VDC Corrente de Entrada Máxima (DC) 2A Faixa de frequência de operação ou frequência única N/A Temperatura Normal de Operação -30 °C à 50 °C Figura 1.3: Símbolo de corrente contínua Figura 1.4: Símbolo de Aterramento Tamanho dos Rebites Cegos Os rebites cegos possuem tamanhos de fixação diferentes, dependendo da largura do tubo de torque que é específico do projeto. As fileiras internas, de canto e externas podem usar espessuras de tubo de torque diferentes. A Tabela 1.2 especifica dimensionamento dos rebites cegos para a variação das larguras do tubo de torque das fileiras internas, de canto e externas durante a instalação. Ao instalar os rebites cegos, verifique no Construction Set a espessura do tubo de torque e consulte a Tabela 1.2 para dimensionamento do rebite cego a ser utilizado: Tabela 1.2: Dimensionamento dos Rebites Cegos Tarefa de Localização no Tracker 2,5mm 3mm 4mm Execução Tubo para adaptador de tubo de torque (Slew E.1 Grip 4 Grip 4 Grip 6 Drive) Tubo para Tubo E.2 Grip 4 Grip 4 Grip 4 Tubo para suporte superior do amortecedor, G.1 Grip 6 Grip 6 Grip 6 sem tubo adicional (fim de fileira) Tubo para tubo com suporte superior do G.1 Grip 6 Grip 6 Grip 6 amortecedor NOTA: Aplicar spray de galvanização a frio em todos os rebites cegos imediatamente após instalados. PDM-000199 Rev. D Confidential and proprietary. Contents subject to change without notice. ©2020 NEXTracker, Inc. 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:54:07 Manual de Instalação Nextracker NX 2.3.1-2.4.1 Trilho Curto 8 CRÍTICO: Todos os rebites cegos devem estar posicionados no lugar antes de qualquer ! rebite cego ser rebitado. Em seguida é apresentado tempo máximo aceitável para exposição dos rebites em relação ao meio ambiente antes da aplicação da galvanização a frio: Tabela 1.3: Tempo para aplicação de spray de galvanização Tempo para aplicação de Ambiente spray de galvanização, após o corte Próximo ao (Litoral) 2 dias Distante do Mar (Interior) 5 dias ! SEGURANÇA E MEIO AMBIENTE: Verifique junto ao time de EHS do projeto a necessidade de USO de Mascara para manuseio do produto de b. Rebite Cego antes da a. Rebite Cego após da Fixação Fixação Figura 1.5: Instalação Rebites Cegos Rebites cegos instalados corretamente são nivelados e projetados até 6,3mm(1/4in.) ! SEGURANÇA E MEIO AMBIENTE: Recomenda-se USO de abafadores sonoros como EPI para a instalação dos rebites cegos. ! SEGURANÇA E MEIO AMBIENTE: Verifique junto ao time de EHS do projeto Kit de mitigação a ser utilizado junto as ferramentas de montagem dos Rebites. NOTA: Um rebite cego corretamente instalado deve estar nivelado ou ter até três anéis restantes na haste quebrada, como mostrado na Figura 1.5. Um rebite cego ! corretamente instalado deve ter uma leve ondulação na cabeça do fixador. excesso de marcas na cabeça prensada é um sinal de que a manutenção da ferramenta é necessária. CRÍTICO: Rebites cegos projetados para fora, após corte, com 2 filetes de roscas ! estão corretos. Ao apresentar 3 filetes, é necessário a manutenção da ferramenta. PDM-000199 Rev. D Confidential and proprietary. Contents subject to change without notice. NEXTracker, Inc. 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:54:07 Manual de Instalação Nextracker NX HorizonTM 2.3.1-2.4.1 Trilho Curto 9 Ferramentas Necessárias para Montagem Consulte a Tabela 1.4 para revisar as ferramentas necessárias para montar Nextracker NX Horizon: Tabela 2.4: Ferramentas para Montagem Chaves do Tipo Soquete Tamanho do Parafuso Hexagonal M4 M6 M8 M10 M12 M20 Tamanho da Chave Soquete (mm) 7 10 13 15 18 30 Soquete Profundo Não Sim Não Sim Sim Não Tamanhos de Chaves Sextavadas Profundas Tamanho da Cabeça do Parafuso M8 M10 M12 Tamanho de Chave Sextavada (mm) 6 8 10 Ferramentas de Rebite Opção de Opção de Opção de Ponteira Opção de Opção de Opção de Pressão Pressão Aplicação Pistola de Pistola de Pistolo de de Fonte de Fonte de Fonte de Avanço Retorno Instalação Instalação Instalação III Intalação Energia Energia Energia III (psi) (psi) Rebite Cego 1/2" 1800 à 2624PTD 2624 913F 940 HPU 5000 (Tubo de 2200 Torque) Específico N/A do Pino e Projeto, Collar M12 SF20 de 913F 940 HPU 4200 2200 (Pier e acordo BHA) com NX Pino e Compressor Collar 1/4" 244BT A1100 PB2500N Bateria 18V N/A 90 90 de Ar (Módulo) Outras Ferramentas Necessárias Ferramentas Opcionais Nível Digital Torquimetros de acorodo com os torques Esquadro; apresentados no manual (Faixa de 8.5 N-m Fita métrica; a Laser e tripé com Composto de Galvanização a frio; Tesoura Jack: Equipamento de proteção individual; Caneta Marca de Torque; Figura 2.6: Ferramentas Exemplos de ferramentas e Equipamentos de Proteção utlizados na Montagem PDM-000199 Rev. D Confidential and proprietary. Contents subject to change without notice. ©2020 NEXTracker, Inc. 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:54:07 Manual de Instalação Nextracker NX 2.3.1-2.4.1 Trilho Curto 10 Procedimento de Marcação de Torque As marcações de torque devem seguir conforme abaixo: As marcas de torque são feitas somente após parafuso ou fixador ter sido apertado com torque especificado designado na tabela de torque apropriada para cada tarefa. As marcas de torque devem ser aplicadas com uma caneta de marcação ou uma caneta de tinta claramente visíveis. Para uma conexão aparafusada, deve ser aplicada uma linha de marcação contínua que cubra a porca, parafuso e a peça em contato com a porca, conforme mostrado na Figura 1.7. Para uma conexão cega, a marcação deve ser aplicada na cabeça do parafuso e na parte em contato com a cabeça. Figura 1.6: Parafuso com Marcação de Torque Exemplo de um parafuso marcado corretamente com torque As marcações de torque devem ser realizadas nas porcas que fixam Slew Drive, nas porcas do parafuso tipo U do BHA e na porca do suporte superior dos amortecedores conforme imagens abaixo: Figura 1.7: Parafuso com Marcação de Torque Exemplo de um parafuso tipo U com marcação de Torque PDM-000199 Rev. D Confidential and proprietary. Contents subject to change without notice. NEXTracker, Inc. 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:55:11 Manual de Instalação Nextracker NX 2.3.1-2.4.1 Trilho Curto 10 Procedimento de Marcação de Torque As marcações de torque devem seguir conforme abaixo: As marcas de torque são feitas somente após parafuso ou fixador ter sido apertado com torque especificado designado na tabela de torque apropriada para cada tarefa. As marcas de torque devem ser aplicadas com uma caneta de marcação ou uma caneta de tinta claramente visíveis. Para uma conexão aparafusada, deve ser aplicada uma linha de marcação contínua que cubra a porca, parafuso e a peça em contato com a porca, conforme mostrado na Figura 1.7. Para uma conexão cega, a marcação deve ser aplicada na cabeça do parafuso e na parte em contato com a cabeça. Figura 1.6: Parafuso com Marcação de Torque Exemplo de um parafuso marcado corretamente com torque As marcações de torque devem ser realizadas nas porcas que fixam Slew Drive, nas porcas do parafuso tipo U do BHA e na porca do suporte superior dos amortecedores conforme imagens abaixo: Figura 1.7: Parafuso com Marcação de Torque Exemplo de um parafuso tipo U com marcação de Torque PDM-000199 Rev. D I Confidential and proprietary. Contents subject to change without notice. NEXTracker, Inc. 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:55:11 Manual de Instalação Nextracker NX 2.3.1-2.4.1 Trilho Curto 11 Figura 1.8: Parafuso com Marcação de Torque Exemplo de um parafuso do Slew Drive com marcação de Torque Figura 1.9: Parafuso com Marcação de Torque Exemplo de um parafuso tipo U com marcação de Torque PDM-000199 Rev. D Confidential and proprietary. Contents subject to change without notice. NEXTracker, Inc. I 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:55:11 Manual de Instalação Nextracker NX HorizonTM 2.3.1-2.4.1 Trilho Curto 12 Tarefa A - Instalação dos Piers AVISO: Consulte Construction Set para tolerâncias de cravação do Píer do motor. A1. Instalar Pier do Motor Os piers do motor podem ser identificados pelos seis furos em cada flange. Os detalhes dos piers do motor são específicos do projeto. Instale os piers do motor conforme especificado pelo Engenheiro Estrutural registrado no projeto e consulte Construction Set para as tolerâncias de fixação do pier do motor. A2. Instalar Pier de Matriz Os Piers de matriz podem ser identificados por quatro ranhuras (furos obilongos) verticais em cada flange, conforme mostrado na Figura A.1. Os detalhes do desenho do Pier de matriz são específicos do projeto. Instale-os conforme especificado pelo Engenheiro Estrutural registrado no projeto e consulte Construction Set para as tolerâncias de fixação e do arranjo de piers. 0 0 0 0 0 b. Pier do Motor a. Pier de Matriz Figura A.1: Pier de Motor e Pier de Matriz Amostras de Pier de motor e Pier de matriz (que são identificados de acordo com tipo de furo) CRÍTICO: Aplicar imediatamente galvanização a frio (tinta ou spray) na coroa das ! estacas que tiveram a camada de galvanização prejudicada após a cravação. PDM-000199 Rev. D Confidential and proprietary. Contents subject to change without notice. ©2020 NEXTracker, Inc. I 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:55:11 Manual de Instalação Nextracker NX HorizonTM 2.3.1-2.4.1 Trilho Curto 13 Tarefa - Instalação do Slew Drive B1. Instalar Suporte do Slew Drive no Pier do Motor 1. Coloque suporte do Slew Drive no Pier conforme mostrado na figura B.1. Já que suporte ainda não foi montado,o Slew Drive não pode ser montado. Insira pino M12. 2. Aperte os pinos M12 e collar com a mão - não trave esses fixadores neste momento. Os pinos e colar M12 serão rebitados após alinhamento de linhas na Tarefa F. la Suporte do Slew Drive (Total 2) 3 Norte 2 Collar M12 (Total 12) Pino M12 (Total 12) Pier do Motor Figura B.1: Instalar o suporte de Slew Drive no Pier de motor B2. Instalar Slew Drive Assembly SEGURANÇA E MEIO AMBIENTE: conjunto do Slew Drive pode pesar até 99 Kg (218 lb). É indicado USO de um braço mecânico para levantar conjunto do slew drive perto do mecanismo de giro para garantir a estabilidade [ou] aumentar numero de pessoas durante manuseio de modo a evitar possiveis problemas ergonomicos; NOTA: Certifique-se de que conjunto correto do Slew Drive será instalado. Slew Drive de fileiras interiores são visualmente menores e instalados em linhas específicas, ! dependendo do projeto. Veja a Figura B.2 para os dois tipos de Slew Drive. Consultar Construction Set para identificação. 1. Coloque conjunto de Slew Drive nos suportes do Slew Drive de modo que local de montagem do motor aponte para leste, conforme mostrado na Figura B-3 (Instrução para Hemisfério Sul). 2. Insira e aperte com a mão os parafusos M20, as porcas flangeadas e as arruelas. Os parafusos serão torqueados após alinhamento de linhas na Tarefa F. PDM-000199 Rev. D Confidential and proprietary. Contents subject to change without notice. NEXTracker, Inc. I 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:55:11 Manual de Instalação Nextracker NX HorizonTM 2.3.1-2.4.1 Trilho Curto 14 ! NOTA: torque no parafuso M20 é aplicável após alinhamento da fileira. Veja a Tabela B.1 para valores de torque. Slew Drive Padrão (Standard) Slew Drive Interior (Light) Figura B.2: Certificar-se de que o modelo de Slew Drive correto será instalado 4 9 Conjunto do Slew Drive 1d Parafuso M20 (Total 4) Leste Arruela M20 1c (Total 4) Porca de Flange M20 1b (Total 4) Figura B.3: Instalação do Slew Drive PDM-000199 Rev. D Confidential and proprietary. Contents subject to change without notice. NEXTracker, Inc. I 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:55:11 Manual de Instalação Nextracker NX HorizonTM 2.3.1-2.4.1 Trilho Curto 15 Tabelo B.1: Valores de Torque para Fixadores Torque para fixação do Slew Drive no suporte Descrição do Tipo de Fixador e Referência Tarefa Torque in-lb Torque ft-lb Torque N-m Conjunto do Número da Peça Suporte do Slew Parafuso M20 (1d), Porca de B.2 Drive para Slew 175 240 flange (1b), arruela (1c) Drive Tarefa C Montagem do Motor no Slew Drive 1. Certifique-se de que a orientação de montagem do motor esteja adequada, mostrada na Figura C.1, e coloque a antena no motor com flange da antena voltado para o mecanismo de rotação. 2. Conecte motor e suporte de antena ao Slew Drive usando M12 SHCS, conforme mostrado na Figura C.2. A Figura C.3 mostra um anel de vedação (O-ring). Veja a Tabela C.1 para valores de torque. CRÍTICO: Garanta a orientação correta de montagem do motor, conforme mostrado ! na Figura C.1. Para motores Gen 2, a ventilação de proteção ficará acima da cabeça do conector do motor. Para motores Gen 2.5, a ventilação de proteção ficará à esquerda da cabeça do conector do motor CRÍTICO: A cabeça do conector do motor exposto deve estar sempre coberta com ! uma tampa resistente a água, até que conector do cabo do controlador auto alimentado seja conectado. Proteção para Proteção para Ventilação Ventilação a acima Conector do esquerda Cabo Conector do cabo 31 Motor Gen 2.5 31 Motor Gen 2 Figura C.1: Conector do motor com ventilação à esquerda para Geração 2.5 e ventilação acima para Geração 2 PDM-000199 Rev. D Confidential and proprietary. Contents subject to change without notice NEXTracker, Inc. I 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:55:11 Manual de Instalação Nextracker NX HorizonTM 2.3.1-2.4.1 Trilho Curto 16 33 32 Suporte da Antena SPO M12 SHCS (Total 2) so Motor Gen 2.5 Motor Gen 2 Figura C.2: Instale o motor no Slew Drive ! AVISO: Assegure-se de que anel de vedação esteja posicionado no Motor antes de monta-lo, de modo a manter a vedação adequada. Figura C.3: Anel de Vedação do Motor Tabelo C.1: Valores de Torque para Fixadores Torque para fixação do Motor no Slew Drive Descrição do Tipo de Fixador e Referência Tarefa Torque in-lb Torque ft-lb Torque N-m Conjunto do Número da Peça Motor para M12 SHCS (32) - 45 60 Slew Drive PDM-000199 Rev. D Confidential and proprietary. Contents subject to change without notice. ©2020 NEXTracker, Inc. 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:55:11 Manual de Instalação Nextracker NX 2.3.1-2.4.1 Trilho Curto 17 Tarefa D - Instalação do Bearing Housing Assembly (BHA) CRÍTICO: Certifique-se que tipo correto de BHA esteja instalado, de acordo com a localização da fileira. BHA leves são usados comumente em feileiras internas e de ! canto, porém essa informação deve ser confirmado no Construction Set. Veja a Figura D.1 para a identificação dos dois tipos de BHA e Construction Set para confirmar as filas a serem instalados. 1. Coloque os suportes do Bearing Housing Assembly nos piers de matriz; insira frouxamente os pinos e colares M12, como mostrado na Figura D.2. Existem dois pares de furos no pier. A posição instalada do pier determina quais furos são usados para a instalação do suporte. Se pier estiver deslocado para o norte, os furos do sul devem ser usadas; se pier estiver deslocado para o sul, os furos do norte devem ser usados. NOTA: As determinações dos furos no pier são definidas pela posição instalada do Pier (se deslocamento do Pier for para sul, colocar os suportes nos furos do norte). BHA Handle 8a BHA Handle Leve Padrão 8a 3 PONTOS 5 PONTOS 8d Suporte do Suporte do 8d BHA Padrão BHA Leve Figura D.1: BHA do tipo padrão (à esquerdada imagem) BHA do tipo leve (à direita da imagem). BHA do tipo Padrão é instalado em fileiras externas. BHA do tipo Leve é utilizado em fileiras internas e de canto. ! NOTA: A estrutura do BHA padrão têm 5 fechos alternados e suportes mais grossos marcados com uma faixa vermelha. A estrutura do BHA leve possui 3 fechos e suportes mais finos sem marcação. CRÍTICO: BHAs de fileira externa requerem de arruelas M12 entre pino e a base ! do BHA Handle. Duas arruelas M12 são usadas por BHA. Veja Construction Set para a distinção das fileiras de exterior, canto e interior. PDM-000199 Rev. D Confidential and proprietary. Contents subject to change without notice. NEXTracker, Inc. 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:55:11 Manual de Instalação Nextracker NX HorizonTM 2.3.1-2.4.1 Trilho Curto 18 3 8d Suporte do M12 Collar BHA (Total 2) (Total 4) 2 Pino M12 (Total 4) Figura D.2: Montagem do Suporte do BHA 2. Nivele os suportes na direção leste-oeste; veja a Figura D.3. Alinhar visualmente os suportes em relação um ao outro, de norte a sul; veja a Figura D.4. Aperte com a mão os pinos e colares M12 não rebitar estes fixadores (pino e colares), ainda. Os pinos e colares M12 serão rebitados após alinhamento de fileiras na Tarefa F. 3. Insira os pinos M12 dentro da fenda e manuseie suporte BHA. Coloque e manuseie BHA nos suportes, conforme mostrado na Figura D.5. As fileiras externas requerem USO de arruela M12 entre pino e a base do BHA Handle (consulte a Figura D.6). Aperte com a mão os pinos e colares M12 não rebitar estes fixadores (pino e colares) ainda. Os pinos e colares M12 são rebitados após alinhamento de fileiras na Tarefa F. [Vista Lateral] Figura D.3: Nivele os suportes nas Direções Leste-Oeste. NOTA: Certifique-se de que as superfícies planas superiores dos suportes formem um ! plano nivelado ao longo da linha de norte a sul. É aceitável se os suportes não se alinharem da frente com a parte de trás do pier. PDM-000199 Rev. D Confidential and proprietary. Contents subject to change without notice. ©2020 NEXTracker, Inc. 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:55:11 Manual de Instalação Nextracker NX 2.3.1-2.4.1 Trilho Curto 19 [Vista Superior] 0 0 ACEITÁVEL Figura D.4: Alinhe os Suporte na direção Norte-Sul 2 Pino M12 8a (Total 2) BHA Handle 3 M12 Collar (Total 2) Figura D.5: Anexar o BHA nos suportes Os BHAs das fileiras internas e de canto não usam as arruelas M12 7 M12 Washer (Total 2) Figura D.6: Uso de Arruela nas fileiras exteriores PDM-000199 Rev. D Confidential and proprietary. Contents subject to change without notice. NEXTracker, Inc. 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:56:02 Manual de Instalação Nextracker NX HorizonTM 2.3.1-2.4.1 Trilho Curto 20 Tarefa E - Instalação do Tubo de Torque E1. Acomple Tubo de Torque ao Slew Drive Assembly NOTA: tipo e a localização do tubo de torque são específicos do projeto. Consulte ! Construction Set para locais e a Tabela 1.2 para obter os tamanhos corretos dos rebites cegos associados. 1. Iniciando pelo Slew Drive, insira as extremidades estampadas "swaged" dos tubos no Slew Drive Assembly, conforme mostrado na Figura E.1. Certifique-se de que os orifícios de alinhamento do trilho do módulo nos tubos de torque estejam voltados para cima. 2. Veja a Tabela 1.2 para dimensionamento dos rebites cegos e aperte tubo de torque ao conjunto do Slew Drive (Figura E.1). Aplicar spray de galvanização a frio após a rebitar os rebites cegos. Slew Drive Assembly 10 Tubo de Torque (Extremidade Estampada) Figura E.1: Insira o Tubo de Torque no conjunto do Slew Drive NOTA: Todos os tubos de torque usam 8 rebites cegos para cada tubo de torque na ! conexão tubo-adaptador (adaptador do tubo de torque para tubo de torque), (16 no rebites cegos no total). Consulte Construction Set para locais do tubo de torque e a tabela 1-2 para obter os tamanhos corretos dos rebites cegos associados. NOTA: Certifique-se de que orifício de alinhamento do trilho esteja livre do ! adaptador do tubo de torque para tubo. Use uma alavanca para posicionamento do orifício de alinhamento. NOTA: Certifique-se de aplicar spray de galvanização a frio em todos os rebites cegos, uma vez instalados. PDM-000199 Rev. D Confidential and proprietary. Contents subject to change without notice. NEXTracker, Inc. I 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:56:02 Manual de Instalação Nextracker NX HorizonTM 2.3.1-2.4.1 Trilho Curto 21 # Figura E.2: Insira os rebites cegos nos orifícios do adaptador do tubo de torque AVISO: Consulte a Tabela 1.2 para obter os tamanhos corretos dos rebites cegos associados. AVISO: Todos os rebites cegos devem estar no lugar antes de rebitá-los. ! E2. Instalação do Tubo de Torque ! NOTA: tipo e a localização do tubo de torque são específicos do projeto. Consulte Construction Set para os detalhes de tipo e localização. SEGURANÇA E MEIO AMBIENTE: Os tubos de torque pesam entre 67 e (148-232 ! lb), dependendo do comprimento e da espessura da parede do tubo. 1. Partindo do Slew Drive para fora da fileira, deslize a extremidade prensada do tubo para a extremidade não prensada do tubo adjacente (Figura E.3). Certifique-se de que os orifícios de alinhamento do trilho do módulo no tubo de torque estejam voltados para cima. 2. Veja a Tabela 1.2 para dimensionamento de rebites cegos e aperte os tubos de torque usando os rebites cegos apropriados (Figura E.4). Aplique spray de galvanização a frio em cada rebite cego após rebitar. 3. Continue com os passos 1 a 3 até que a fileira se complete. PDM-000199 Rev. D Confidential and proprietary. Contents subject to change without notice. ©2020 NEXTracker, Inc. 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:56:02 Manual de Instalação Nextracker NX HorizonTM 2.3.1-2.4.1 Trilho Curto 22 Tubo de Torque 10 Figura E.3: Instalação do Tubo de Torque Inserindo tubo dentro do tubo (não rebitar ainda) Rebite Cego (Total 6) Figura E.4: Insira o Rebite Cego adequado no tubo de torque ! NOTA: Aplique spray de galvanização a frio em todos os rebites cegos, uma vez rebitados. ! AVISO: Consulte a Tabela 1.2 para obter os tamanhos corretos dos rebites cegos associados. E3. Instalar os Trilho do Módulo no BHA ! NOTA: Os trilhos do módulo do BHA podem ser montados em tubos de torque antes do torque de fixação do tubo. PDM-000199 Rev. D Confidential and proprietary. Contents subject to change without notice. ©2020 NEXTracker, Inc. 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:56:02 Manual de Instalação Nextracker NX 2.3.1-2.4.1 Trilho Curto 23 1. Usando guia de alinhamento do trilho e orifício de alinhamento do tubo como base, coloque guia de alinhamento do trilho do módulo na guia de alinhamento. Coloque suporte de trilho (selim) BHA no trilho do módulo e deslize pino do BHA pelo orifício de alinhamento, conforme mostrado na Figura E.5. 2. Insira Parafuso em U no trilho do módulo sob tubo de torque e alinhe trilho do módulo. Aperte manualmente a porca e a contraporca, mostradas na Figura E.6. Não aperte totalmente até que os trilhos do módulo tenham sido totalmente alinhados. NOTA: Use um nível digital em toda a extensão do trilho do módulo BHA. Certifique-se de ! que cada trilho esteja nivelado (dentro de 1,0 grau) em relação ao trilho com qual ele compartilha um módulo. Isso se aplica a todos os tipos de trilhos trilho do módulo, trilho do módulo BHA e trilho do primeiro módulo. BHA Selim 8j 8b Trilhos do Módulo BHA Pino com o encaixe voltado para cima (Para Pino do BHA Trilhos de Módulos de Painéis Monofacial) Figura E.5: Instalação do Trilho do Módulo no tubo BHA Monofacial PDM-000199 Rev. D Confidential and proprietary. Contents subject to change without notice. NEXTracker, Inc. 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:56:02 Manual de Instalação Nextracker NX 2.3.1-2.4.1 Trilho Curto 24 8b Trilhos do Módulo BHA VISTA FRONTAL Pino BHA Entalhe voltado para baixo Figura E.6: Instalação do Trilho do Módulo no tubo BHA Bifacial Porca Serrilhada M10 8e 8c Parafuso U Figura E.6: Fixar com Segurança o trilho no modulo no tubo/ BHA (Monofacial) PDM-000199 Rev. D Confidential and proprietary. Contents subject to change without notice. NEXTracker, Inc. 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:56:02 Manual de Instalação Nextracker NX 2.3.1-2.4.1 Trilho Curto 25 Porca Serrilhada M10 8e 8c Parafuso U Figura E.7: Fixar com Segurança o trilho no modulo no tubo/ BHA (Bifacial) 3. Assegure-se de que encaixe do pino do BHA esteja nivelado com interior do suporte de trilho (selim). Veja a Figura E.7 para Monofacial e a Figura E.8 para painel Bifacial, dadas as condições ideias e aceitáveis. 4. Alinhe cada trilho de modo que eles fiquem paralelos dentro de Veja a Figura E.9 para dados. 5. Uma vez que trilho e pino do BHA estejam encaixados, consulte a Tabela E.1 para valores de torque. Uma vez que as porcas de serrilhadas são fixadas, coloque e aperte a contraporca de acordo com a Tabela E.1. Veja a Figura E.12. ! NOTA: A contraporca é enviada separadamente do BHA e é mandatório a instalação e marcação de torque para todos os BHAs. CRÍTICO: Certifique-se de que ambos encaixes do pino do BHA estejam alinhados ! com trilho de modulo do BHA. Antes de prender totalmente os trilhos BHA, conforme mostrado na Figura E.6. PDM-000199 Rev. D Confidential and proprietary. Contents subject to change without notice. NEXTracker, Inc. 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:56:02 Manual de Instalação Nextracker NX 2.3.1-2.4.1 Trilho Curto 26 ALINHADO NÃO ALINHADO Pino do encaixe não nivelado Figura E.7: Certifique-se que trilho (selim) no BHA (Monofacial) ALINHADO NÃO ALINHADO Extremidade do Pino Recuada Figura E.8: Certifique-se que o encaixe do pino BHA esteja nivelado com o suporte de trilho (selim) no BHA (Bifacial) PDM-000199 Rev. D I Confidential and proprietary. Contents subject to change without I NEXTracker, Inc. I 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:56:02 Manual de Instalação Nextracker NX HorizonTM 2.3.1-2.4.1 Trilho Curto 27 ! CRÍTICO: ideal é que 100% dos BHA's estejam conforme referência a esquerda na imagem E.7 corretamente alinhados. Porém, é aceitavel desalinhamento do Pino, caso mesmo esteja presente em mais de 10% dos BHA's acionar Suporte Técnico de Construção da Nextracker para análise. CRÍTICO: Assegure-se de que os trilhos do módulo do BHA estejam paralelos um ao ! outro em +1° conforme mostrado na Figura E.9. ! AVISO: De modo a facilitar a montagem, considere fazer aperto dos parafusos parcialmente isso é, primeiro aperte todos eles e depois aplicar torque final. Paralelos entre + 1° Figura E.9: Trilhos de suporte dos modulos do BHA devem estar em paralelo um ao outro com máximo de + 1° CRÍTICO: Visualmente, certifique que os trilhos do BHA estão instalados ! perpendicularmente ao tubo de torque, conforme figura E.10. PDM-000199 Rev. D Confidential and proprietary. Contents subject to change without notice. ©2020 NEXTracker, Inc. I 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:56:02 Manual de Instalação Nextracker NX 2.3.1-2.4.1 Trilho Curto 28 Trilho BHA paralelo ao tubo de torque Figura E.10: Visualmente certifique-se de que o trilho do BHA esteja perpendicular ao tubo de torque Figura E.11: BHA perpedicular ao tubo, isso acompanhando a mesma inclinação do tubo. BHA em angulação oposta é considerado rejeito e deve ser retrabalhado PDM-000199 Rev. D Confidential and proprietary. Contents subject to change without notice. NEXTracker, Inc. 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:56:02 Manual de Instalação Nextracker NX 2.3.1-2.4.1 Trilho Curto 29 11 Porca Figura E.12: Após aplicação de Torque nas porcas e verificação da inclinação dos Rails, montar contra porca e aplicar o torque Tabela E.1: Valores de Torque para Fixadores Torque para fixação do Parafuso U no Trilho do Módulo Descrição do Tipo de Fixador e Referência Tarefa Torque in-lb Torque ft-lb Torque N-m Conjunto do Número da Peça Trilho de Bearing M10 flange serrilhado (8e), E.3 Housing para - 20 27 porca (8f) Parafuso (U) PDM-000199 Rev. D Confidential and proprietary. Contents subject to change without notice. ©2020 NEXTracker, Inc 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:56:40 Manual de Instalação Nextracker NX 2.3.1-2.4.1 Trilho Curto 30 Tarefa F - Alinhar e Travar a Fileira F1. Alinhe os tubos de torque e fixe (trave) a fileira 1. Alinhe todos os BHAs e os tubos de torque no norte-sul, leste-oeste e vertical na fileira. Ajuste os componentes conforme necessário para alcançar alinhamento dentro das tolerâncias definidas no Construction Set. 2. Assegure-se de que cada suporte do BHA esteja corretamente posicionado em referência ao Slew Drive e final da fileira, como mostrado na Figura F.1. A posição deve estar dentro de + 6,3 mm (0,25 in) das distâncias Certifique-se de que espaço mínimo entre suportes do BHA e trilho do módulo seja mantido. Não empurre os suportes do BHA até as extremidades. TODAS AS TEMPERATURAS 35 mm (1.4 in.) Figura F.1: As medições mostradas são usadas para todas as faixas de temperatura para determinar o posicionamento exato do BHA e corrigir a posição dos suportes do BHA F2. Fixar OU rebitar os fixadores 1. Uma vez que a fileira foi alinhada, "rebitar" todos os pinos e colares M12. 2. Assegure que todos os pinos estão previamente apertados à mão; veja a Tabela F.1 para uma lista de itens para confirmar procedimento correto. 3. Aperte todos os pinos fixadores de acordo com os valores fornecidos nas tabelas no final de cada tarefa. 4. Os Pinos fixadores M12 são semi-permanentes e requerem ferramentas especializadas para a desinstalação. Confirme alinhamento adequado antes de rebitar. Tabela F.1: Lista de Verificação Tarefa Fixador F Prenda os pinos e colares M12 B.1 Parafuso M20, arruela e porca; consulte a Tabela 1-2 para requisitos de torque B.2 Prenda os pinos e colares M12 PDM-000199 Rev. D Confidential and proprietary. Contents subject to change without notice. ©2020 NEXTracker, Inc. I 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:56:40 Manual de Instalação Nextracker NX HorizonTM 2.3.1-2.4.1 Trilho Curto 31 CRÍTICO: Certifique-se de que ambas as extremidades do suporte do BHA estejam apoiadas no suporte (Pier) BHA, sem folgas, antes de rebitar. Se houver uma separação entre eles (folga), ajuste os suportes conforme necessário. Nunca use a ! ferramenta de rebite para eliminar uma folga. Assegure-se de que as ponteiras da ferramenta de rebite esteja em um ângulo de 90 graus em relação ao suporte antes de rebitar. Se executada a crimpagem dos rebites enquanto houver uma folga entre aro do pino e suporte (Pier), ou quando a ponteira estiver desalinhada (conforme mostrado na Figura F.2), os componentes e ferramentas podem ser danificados. OK PARA PRENSAR NÃO PRENSAR OK PARA PRENSAR NÃO PRENSAR Figura F.2: Exemplos de quando está correto para rebitar utilizando a ferramenta ! AVISO: Se os pinos e colares M12 precisarem ser removidos, use um esmeril ou uma ferramenta de corte hidráulico. AVISO: Verifique a segurança dos pinos e colares M12 após a instalação por meio ! de indicadores visuais que mostram uma crimpagem correta, conforme mostrado na Figura F.3. NOTA: Em ambientes C4/C5 os fixadores M12 devem receber galvanização a frio caso ! a cliente queira evitar corrosões cosméticas no item. PDM-000199 Rev. D I Confidential and proprietary. Contents subject to change without notice. NEXTracker, Inc. I 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:56:40 Manual de Instalação Nextracker NX 2.3.1-2.4.1 Trilho Curto 32 a. Colar M12 não prensado (rebitado) b. Colar M12 não prensado (rebitado) Figura F.3: Indicador visual que mostra uma boa fixação são as esferas ao redor do colar PDM-000199 Rev. D Confidential and proprietary. Contents subject to change without notice. ©2020 NEXTracker, Inc. 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:56:40 Manual de Instalação Nextracker NX 2.3.1-2.4.1 Trilho Curto 33 Tarefa G - Instalação dos Amortecedores G1. Instalar Parafuso U para Montagem Superior do Amortecedor NOTA: A localização do amortecedor é específica do projeto. Fileiras internas, de ! canto e externas têm uma quantidade de amortecedor. Veja Construction Set para detalhes. NOTA: amortecedor sempre será montado na furação mais próxima em relação ! ao pier do motor. 1. Os amortecedores instalados em uma fileira são mostrados na Figura G.1. 22 Amortecedores Figura G.1: Amortecedor duplo depois da montagem 2. Coloque suporte do amortecedor superior sob tubo de torque no lado do Pier mais próximo ao Slew Drive, de forma que braço do suporte fique afastado do BHA, conforme mostrado na Figura G.2. 3. Consulte a Tabela 1.2 (no Manual de Instalação) para seleção do tamanho do rebite cego. Coloque rebites cegos em ambos os lados dos dois suportes de amortecedor superirdo (Figura G.3). Não aperte até que parafuso em U esteja bem fixo. PDM-000199 Rev. D Confidential and proprietary. Contents subject to change without notice. NEXTracker, Inc. 08/20</p><p>Impresso por Thiago E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:56:40 Manual de Instalação Nextracker NX 2.3.1-2.4.1 Trilho Curto 34 Braço de Montagem do Amortecedor Superior Slew Drive Figura G.2: Coloque cada suporte duplo do amortecedor superior sob o tubo, no lado mais próximo do Slew Drive, e na distância correta do Pier Rebite Cego (Total 2) Figura G.3: Coloque o suporte do amortecedor superior duplo no tubo de torção usando rebites cegos ! NOTA: A montagem do amortecedor deve ser feita com rebites cegos que unem os tubos ao Slew Drive. AVISO: Consulte a Tabela 1.2 para obter os tamanhos corretos dos rebites cegos ! associados. 4. Insira e aperte as porcas com a mão no parafuso no U (figura G.4). Torquear somente após alinhamento correto ser confirmado. Vejo a Tabela G.1 no final da Tarefa G para os valores de torque. PDM-000199 Rev. D I Confidential and proprietary. Contents subject to change without notice. ©2020 NEXTracker, Inc. 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:56:40 Manual de Instalação Nextracker NX HorizonTM 2.3.1-2.4.1 Trilho Curto 35 19b Parafuso U 19c Porca Serrilhada M10 (Total 2) Figura G.4: Inserir e apertar manualmente a porca no Parafuso U 5. Uma vez que parafuso em U tenha sido instalado, rebitar os rebites cegos usando a ferramenta de rebite. 6. Quando os rebites estiverem instalados, aplique spray de galvanização em cada rebite cego. G2. Instalar o Suporte do Amortecedor Inferior no Pier 1. Instale suporte do amortecedor nas fendas na parte inferior dos Piers. Dimensione espaçamento vertical da parte inferior do suporte BHA. espaçamento vertical e orientação da posição de instalação estão detalhados no Construction Set, também mostrado na Figura G.5. Figura G.6 mostra as opções do suporte inferior. PDM-000199 Rev. D Confidential and proprietary. Contents subject to change without notice NEXTracker, Inc. 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:56:40 Manual de Instalação Nextracker NX HorizonTM 2.3.1-2.4.1 Trilho Curto 36 Dimensões encontradas no Construction Set Slew Drive Figura G.5: Instalar o suporte inferior do amortecedor com o espaçamento vertical e na posição correta CRÍTICO: Garantir espaçamento correto do suporte inferioir do amortecedor e a sua ! posição correta de instalação. Veja essas informações no Construction Set. ! NOTA: Os Piers de amortecedores duplos requerem duas montagens de amortecedores inferiores no mesmo Pier. Verificar no Construction Set para detalhar a localização de montagem do amortecedor. PDM-000199 Rev. D I Confidential and proprietary. Contents subject to change without notice. ©2020 NEXTracker, Inc. I 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:56:40 Manual de Instalação Nextracker NX 2.3.1-2.4.1 Trilho Curto 37 Pier W / Pier 20a Suporte Inferior do Amortecedor 2 3 Pino M12 (Total 2) Collar M12 (Total 2) Figura G.6: Pino M12 e colar instalados em Pier e W 2. Uma vez que suporte tenha sido alinhado, trave os pinos com a ferramenta. G3. Instalar Amortecedor nos Suportes de Amortecedor CRÍTICO: Certifique-se de que as orientações dos amortecedores estão corretas, ! conforme mostrado na Figura G.7, e verifique cada amortecedor por uma etiqueta "para cima"/ "para etiqueta na haste ou na extremidade do amortecedor. Veja Construction Set para identificar a orientação correta. 1. Os amortecedores são orientados com base no tipo deles. Certifique-se de que a orientação dos amortecedores esteja correta (veja a Figura G.7). 2. Monte os amortecedores nos suportes superior e inferior (Figura G.8 e G.9), instalando as extremidades esféricas da haste nos parafusos do equipamento M10, seguidos da porca castelada, apertar bem. aperto exige que todos os espaços na conexão sejam puxados para um contato firme e que a porca seja apertada suficiente para impedir a remoção sem uma chave. 3. Aperte a porca castelada para alinhar com a fenda do orifício do parafuso a fenda da porca e insira contra pino (Figura G.10a). Dobre os pinos do contrapino em direções opostas para garantir seu travamento (Figura G.10b). CRÍTICO: Assegure-se de que não haja espaços entre os componentes apertados por ! parafusos ou pinos. CRÍTICO: orifício no parafuso do equipamento deve estar alinhado com a fenda ! da porca fundida para permitir a instalação do contrapino. PDM-000199 Rev. D Confidential and proprietary. Contents subject to change without notice. ©2020 NEXTracker, Inc. 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:56:40 Manual de Instalação Nextracker NX 2.3.1-2.4.1 Trilho Curto 38 Corpo para cima Haste para cima OU Corpo para baixo Haste para baixo Figura G.7: Orientação do amortecedor baseado no tipo. Veja o Construction Set para identificar a orientação correta 22 Amortecedores Figura G.8: Fixação do Amortecedor no BHA PDM-000199 Rev. D Confidential and proprietary. Contents subject to change without notice. NEXTracker, Inc. 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:56:40 Manual de Instalação Nextracker NX 2.3.1-2.4.1 Trilho Curto 39 19d Porca Castelado 19d Porca Castelado b. Prenda Amortecedor na parte superior a. Prenda Amortecedor na parte inferior Figura G.9: Realize aperto da porca castelada 19d Porca Castelada Fenda para contra pino Contra pino 19e a. Instale contra pino na fenda do parafuso b. Estender contra pino Figura G.10: Instalação do contra - pino através do parafuso e da porca castelada PDM-000199 Rev. D Confidential and proprietary. Contents subject to change without notice. ©2020 NEXTracker, Inc. 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:57:19 Manual de Instalação Nextracker NX HorizonTM 2.3.1-2.4.1 Trilho Curto 40 G4. Todas as fileiras: Coloque a Tampa no Tubo de Torque 1. Coloque a tampa no tubo de torque. Certifique-se de que as guias se encaixem nos orifícios correspondentes, conforme mostrado na Figura G.11. 23 Tampa Figura G.11: Colocar a tampa no tubo de torque, assegurando que as abas se encaixem nos orifícios Exemplo com diferentes tipos de tampas de tubos: Figura G.12: Tampas metálicas de tubo NOTA: Para melhor fixação das tampas de tubo, as abas de trava de material ! metálico (no sentido externo da tampa), assim produzindo uma melhor foça de tavamento das tampas com tubo. PDM-000199 Rev. D Confidential and proprietary. Contents subject to change without notice. ©2020 NEXTracker, Inc. 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:57:19 Manual de Instalação Nextracker NX 2.3.1-2.4.1 Trilho Curto 41 Tabela G.1: Valores de Torque para Fixadores Torque para fixação do Parafuso U e do Amortecedor Tipo de Fixador e Tarefa Descrição do Conjunto Referência do Torque in-lb Torque ft-lb Torque N-m Número da Peça Parafuso U para suporte Porca serrilhada M10 G.1 - 20 27 superior de amortecedor (19c) Bem apertado, de modo Amortecedor para Porca castelada G.3 - que contra pino suporte de amortecedor (19d) atravesse a fendo PDM-000199 Rev. D Confidential and proprietary. Contents subject to change without notice. NEXTracker, Inc. 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:57:19 Manual de Instalação Nextracker NX HorizonTM 2.3.1-2.4.1 Trilho Curto 42 Tarefa H Instalação dos Trilhos de Módulo H1. Instalar os primeiros trilhos de módulo NOTA: Os primeiros trilhos do módulo em ambos os lados do Slew drive (Figura H.1), ! são tipos de trilho de módulo diferentes em relação ao restante dos trilho de módulos das fileiras. Consulte Part Number Reference List e Construction Set para detalhes específicos da peça. 1. Coloque guia de alinhamento do trilho do módulo no orifício de alinhamento do tubo de torque (Figura H.2). 2. Nivele trilho do módulo e aperte parafuso até valor de torque mostrado na Tabela H.1. Veja a Figura H.3. CRÍTICO: Não use ferramenta de impacto para apertar parafuso M8. Um valor de ! torque preciso deve ser medido. NOTA: Use um nível digital em todo comprimento do trilho do módulo. Certifique-se ! de que cada trilho esteja nivelado (dentro de 1,0 grau) em relação ao trilho com qual ele compartilha um módulo. Isso se aplica a todos os tipos de trilho do módulo, trilho do módulo BHA e primeiro trilho do modulo. ! NOTA: Para painéis bifaciais, é utilizado outro modelo de Trilho de Módulo. Como pode ser visto na Figura b. Modelo de Trilho de Módulo a. Modelo de Trilho de Módulo para painel Monofacial para painel Bifacial Figura H.1: Modelos de Trilho de Módulo PDM-000199 Rev. D Confidential and proprietary. Contents subject to change without NEXTracker, Inc. I 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:57:19 Manual de Instalação Nextracker NX 2.3.1-2.4.1 Trilho Curto 43 Orifício de alinhamento no 27a Tubo de Torque First Rail Figura H.2: Insira o guia de alinhamento do trilho do módulo no orifício de alinhamento do tubo de torque 27c Parafuso M8 Figura H.3: Instale primeiro trilho de Modulo (First Module Rail) ! NOTA: parafuso deve ser instalado na parte inferior do tubo e paralelo (dentro de + 10°) ao trilho. H2. Instalar os Trilhos de Módulo CRÍTICO: Certifique-se de que tipo de trilho correto esteja instalado, dependendo ! da localização da fileira. Trilhos leves são usados apenas em fileiras internas e os trilhos pesados são utilizados nas fileiras de bordas e exteriores. Veja a Figura H.4 para os dois tipos de trilhos e consulte Construction Set para a distinção de fileiras. PDM-000199 Rev. D Confidential and proprietary. Contents subject to change without notice. ©2020 NEXTracker, Inc. 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:57:19 Manual de Instalação Nextracker NX 2.3.1-2.4.1 Trilho Curto 44 1. Mova cada trilho do módulo para lugar, inserir guia de alinhamento do trilho do módulo no orifício de alinhamento do tubo de torque (Figura H.5). 2. Depois de alinhado, prenda firmemente trilho do módulo através do parafuso. Consulte a Tabela H.1 para valores de torque (Figura H.6). NOTA: Use um nível digital em todo comprimento do trilho do módulo. Certifique-se ! de que cada trilho esteja nivelado (dentro de +1 grau) em relação ao trilho com qual ele compartilha um módulo. Isso se aplica a todos os tipos de trilho do módulo, trilho do módulo BHA e primeiro trilho do módulo. CRÍTICO: Não use uma pistola de impacto para apertar parafuso M8. Um valor de ! torque preciso deve ser medido. NOTA: parafuso deve ser instalado na parte inferior do tubo e paralelo (dentro de ! + ao trilho. 25a Trilho para Módulo (Leve) Trilho para Módulo (Pesado) 25a Guia de Canto (4 por Trilho) Figura H.4: A versão leve (esquerda) não tem guia de canto, enquanto a versão pesada (direita) tem guia de canto PDM-000199 Rev. D Confidential and proprietary. Contents subject to change without notice. NEXTracker, Inc. 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:57:19 Manual de Instalação Nextracker NX HorizonTM 2.3.1-2.4.1 Trilho Curto 45 Trilho de Módulo 25a Figura H.5: o trilho de módulo no orifício do tubo de torque Parafuso M8 25c Figura H.6: Aperte o parafuso M8 através do trilho do módulo Tabela H.1: Valores de Torque para Fixadores Torque para fixação das Cintas dos Trilhos de Módulo Monofacial Tipo de Fixador e Tarefa Descrição do Conjunto Referência do Número Torque in-lb Torque ft-lb Torque N-m da Peça metalico do primeiro trilho de módulo Cinta TTA (27b), H.1 através do parafuso - 15 20.3 monofacial para tubo de (27c) torque Cinta metalica do trilho Cinta de tubo de H.2 de módulo monofacial torque (25b), parafuso - 15 20.3 para tubo de torque de passagem (25c) PDM-000199 Rev. D Confidential and proprietary. Contents subject to change without notice. NEXTracker, Inc. 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:57:19 Manual de Instalação Nextracker NX 2.3.1-2.4.1 Trilho Curto 46 Tabela H.1: Valores de Torque para Fixadores Torque para fixação das Cintas dos Trilhos de Módulo Bifacial Tipo de Fixador e Tarefa Descrição do Conjunto Referência do Número Torque in-lb Torque ft-lb Torque N-m da Peça Cinta metalica do Cinta TTA (27b), H.1 primeiro trilho de módulo através do parafuso - 13 17,6 bifacial para tubo de (27c) torque Cinta metalica do trilho Cinta de tubo de H.2 de módulo bifacial para torque (25b), parafuso - 13 17,6 tubo de torque de passagem (25c) PDM-000199 Rev. D Confidential and proprietary. Contents subject to change without notice. NEXTracker, Inc. 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:57:19 Manual de Instalação Nextracker NX 2.3.1-2.4.1 Trilho Curto 47 Tarefa - Montagem do Módulo Instalar os Módulos 1. Coloque módulo na parte superior dos trilhos de módulo para que as fendas na estrutura se alinhem com os orifícios do trilho de módulo; veja na Figura 2. Insira 1/4 Pol; Fixar a estrutura do módulo e trilho de módulo;veja a Figura 1.2. 3. Rebitar colar no pino de 1/4 Pol; veja a Figura NOTA: Use um nível digital ao longo do comprimento do trilho do módulo. Assegure- ! se de que cada trilho tenha valor de ângulo (dentro de +1 grau) em relação ao trilho com qual ele compartilha módulo. Isso se aplica a todos os tipos de trilhos, trilho de módulo BHA e trilho do primeiro módulo. Pino 1/4 pol 36 37 Colar 1/4 pol Figura Instalar o Suporte dos Módulos Figura Inserir pino de pol. Fixar o estrutura do módulo e Trilho de Módulo CRÍTICO: Não conecte bandejas de cabos ou blindagens na parte inferior dos painéis. ! A capacidade máxima de peso conectada à parte traseira dos módulos não deve exceder 0,8 kg por metro (0,53 lb por pé). PDM-000199 Rev. D I Confidential and proprietary. Contents subject to change without notice. NEXTracker, Inc. I 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:57:19 Manual de Instalação Nextracker NX 2.3.1-2.4.1 Trilho Curto 48 Antes de Prensar Depois de Prensar Figura Indicação visual mostrando a rebitagem apropriada para o colar de pol 12. Fiação do Módulo CRÍTICO: Os instaladores devem obedecer cuidadosa e estritamente às informações de segurança do fabricante do módulo para a instalação, manutenção e manuseio ! adequados de seus módulos. Todas as instruções e requisitos do fabricante do módulo devem ser lidos e compreendidos antes de tentar instalar, conectar e operar e / ou fazer a manutenção do módulo e do equipamento elétrico que acompanha. CRÍTICO: Este procedimento fornece exemplos simplificados e esquemáticos de configurações de gerenciamento de fio recomendadas para evitar contato com ! os componentes de montagem do rastreador. Todo gerenciamento de fios deve estar em conformidade com os padrões NEC / IEC e os requisitos locais de AHJ para manter os fios (loops de serviço, bandejas de cabos, canais, etc.). 1. Para conexões módulo a módulo half-cell, os fios podem ser guiados através dos trilhos do painel fixados ao longo das estruturas do módulo para garantir que não haja contato entre os fios e os trilhos do painel. Passe os fios fora do trilho do painel se comprimento permitir uma folga adequada dos componentes. 2. Para conexões de módulo a módulo full-cell, conecte os fios ao longo ou próximo à borda dos módulos, dependendo da tecnologia do módulo. 3. Para módulos através da lacuna do BHA, condutores mais curtos podem exigir um fio jumper para preencher a lacuna do BHA que se estende por aproximadamente 200 mm dependendo da largura do módulo selecionado. Todos os fios devem ser fixados a pelo menos 400 mm de distância do centro do módulo para fornecer espaço adequado do BHA. 4. Prenda os cabos conforme necessário ao longo das estruturas do módulo usando clipes de arame e/ou suportes através dos orifícios de montagem não usados para evitar interferência com os componentes do rastreador e sombreamento na parte traseira do módulo. PDM-000199 Rev. D Confidential and proprietary. Contents subject to change without notice. NEXTracker, Inc. 08/20</p><p>Impresso por Thiago Dieryck, E-mail thiagodieryc@gmail.com para uso pessoal e privado. Este material pode ser protegido por direitos autorais e não pode ser reproduzido ou repassado para terceiros. 03/09/2024, 15:57:19 Manual de Instalação Nextracker NX HorizonTM 2.3.1-2.4.1 Trilho Curto 49 200mm Espaço entre BHA + Condutores 400mm MIN + + + + igura Esquema de fiação do módulo monofacial e bifacial half-cell 200mm Espaço entre BHA Condutores 400mm MIN Figura Esquema de fiação do módulo monofacial full-cell PDM-000199 Rev. D I Confidential and proprietary. Contents subject to change without notice. ©2020 NEXTracker, Inc. I 08/20</p>
