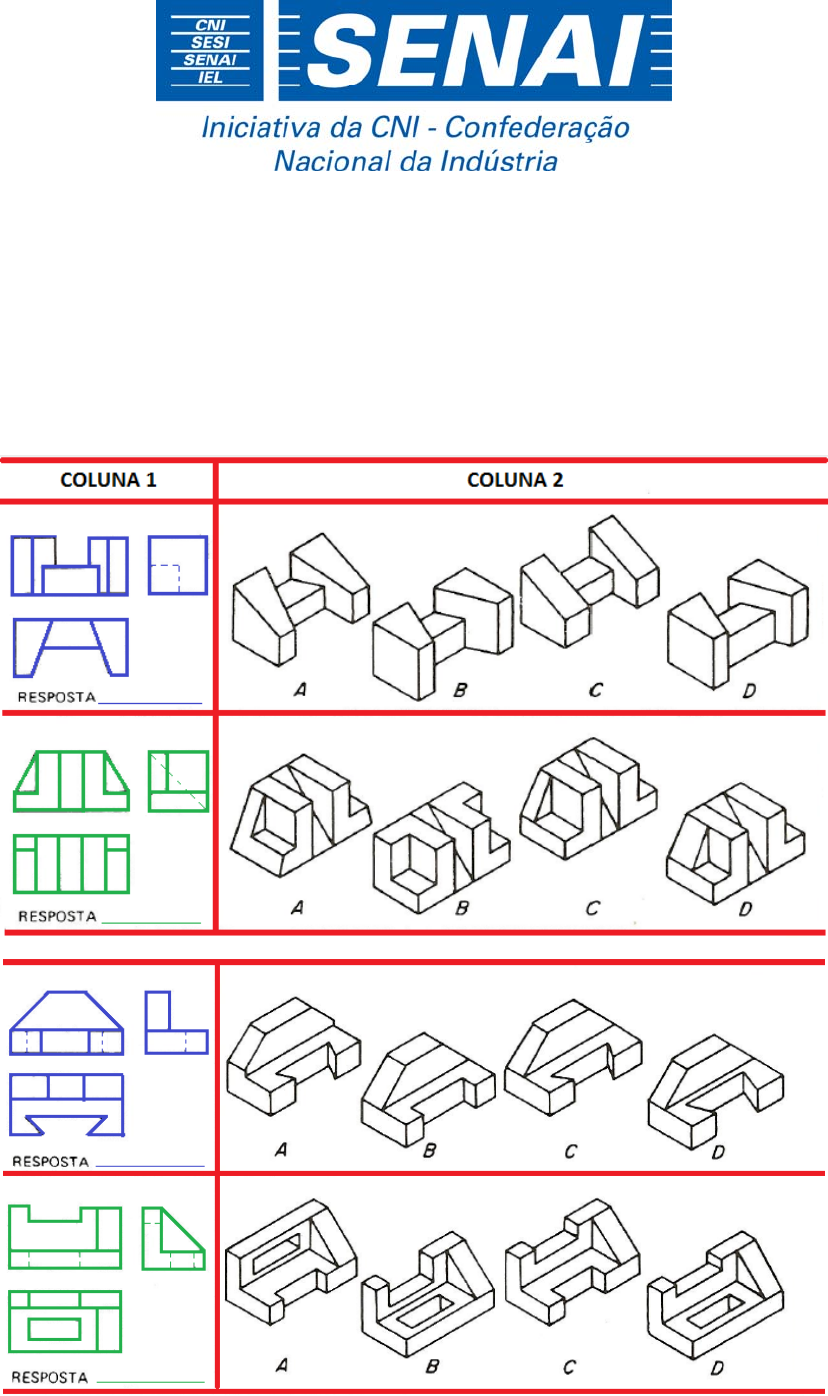

<p>Professor (a):</p><p>Nome aluno:</p><p>Data:</p><p>IDENTIFIQUE QUAL PEÇA DA COLUNA DOIS  (A, B, C OU D),  ESTÁ  SENDO REPRESENTADA PELAS PROJEÇÕES</p><p>(VISTAS PARA CONSTRUÇÃO) DESENHADAS NA COLUNA UM.</p><p>Analisando  o  desenho  abaixo,  interprete  as  projeções  e  responda  aos  seguintes  questionamentos  para  evitar</p><p>erros de fabricação do “PORTA ESCALA” utilizado da área de calibração de produtos soldados.</p><p>9     2  Parafuso cabeça escareada  Aço 1010 a 1020 – 1/4” x 7/8”</p><p>8     2  Parafuso cabeça escareada  Aço 1010 a 1020 – 3/16” x 1/2”</p><p>7     3  Parafuso cabeça escareada  Aço 1010 a 1020 – 1/4” x 7/8”</p><p>6     1  Pino  Aço tref. 1006 a 1010 –  o 1/4” x 16</p><p>5     1  Fixador  Aço 1020 a 1030 – □ 1/8” x 3/8” x 25</p><p>4     2  Apoio  Aço 1020 a 1030 –  o 3/8” x 30</p><p>3     1  Base  Aço 1020 a 1030 –  □ 7/8” x 2 1/4” x 65</p><p>2     1  Placa  Aço 1020 a 1030 – □ 1/4” x 2 1/2” x 35</p><p>1     1  Esquadro  Aço 1020 a 1030 – □ 1/2” x 2 1/2” x 53</p><p>Nº</p><p>Quant.</p><p>Denominações e Observações  Material e Dimensões</p><p>Peça</p><p>ITEM  PERGUNTA  RESPOSTA</p><p>01  Qual o material indicado para a construção da peça 1?</p><p>02  Qual o acabamento da peça 1?</p><p>03  Qual o tipo de corte empregado na peça 1?</p><p>04  Quantos furos roscados tem na peça 1?</p><p>05  Qual a profundidade das roscas da peça 1?</p><p>06  Que corte foi empregado na peça 2?</p><p>07  O que representa o diâmetro de 10 mm na peça 2?</p><p>08  O que representam as letras A e B no desenho da peça 2?</p><p>09</p><p>Qual o ângulo do furo do escariado de alojamento do pino de</p><p>apoio 4 na peça 2?</p><p>10  Em que escala foi desenhada a peça 3?</p><p>11  Qual o ângulo do chanfro existente na peça 3?</p><p>12  Qual o diâmetro da parte escariada dos furos da peça 3?</p><p>13</p><p>Qual a altura da parte cilíndrica do diâmetro da parte</p><p>escariada dos furos da peça 3?</p><p>14</p><p>A peça 4 foi desenhada em escala de ampliação ou de</p><p>redução?</p><p>15  Qual a altura do chanfro de 30⁰ da peça 4?</p><p>16  Qual a tolerância especificada para a peça 5?</p><p>17  Qual o valor da tolerância especificado para a peça 5?</p><p>18  Qual a tolerância especificada para a peça 6?</p><p>19  Qual o valor da tolerância especificado para a peça 6?</p><p>20  Qual o material indicado para a construção da peça 6?</p><p>Boa Sorte!!!</p>
