Trabalho de Desenho Técnico

Prévia do material em texto

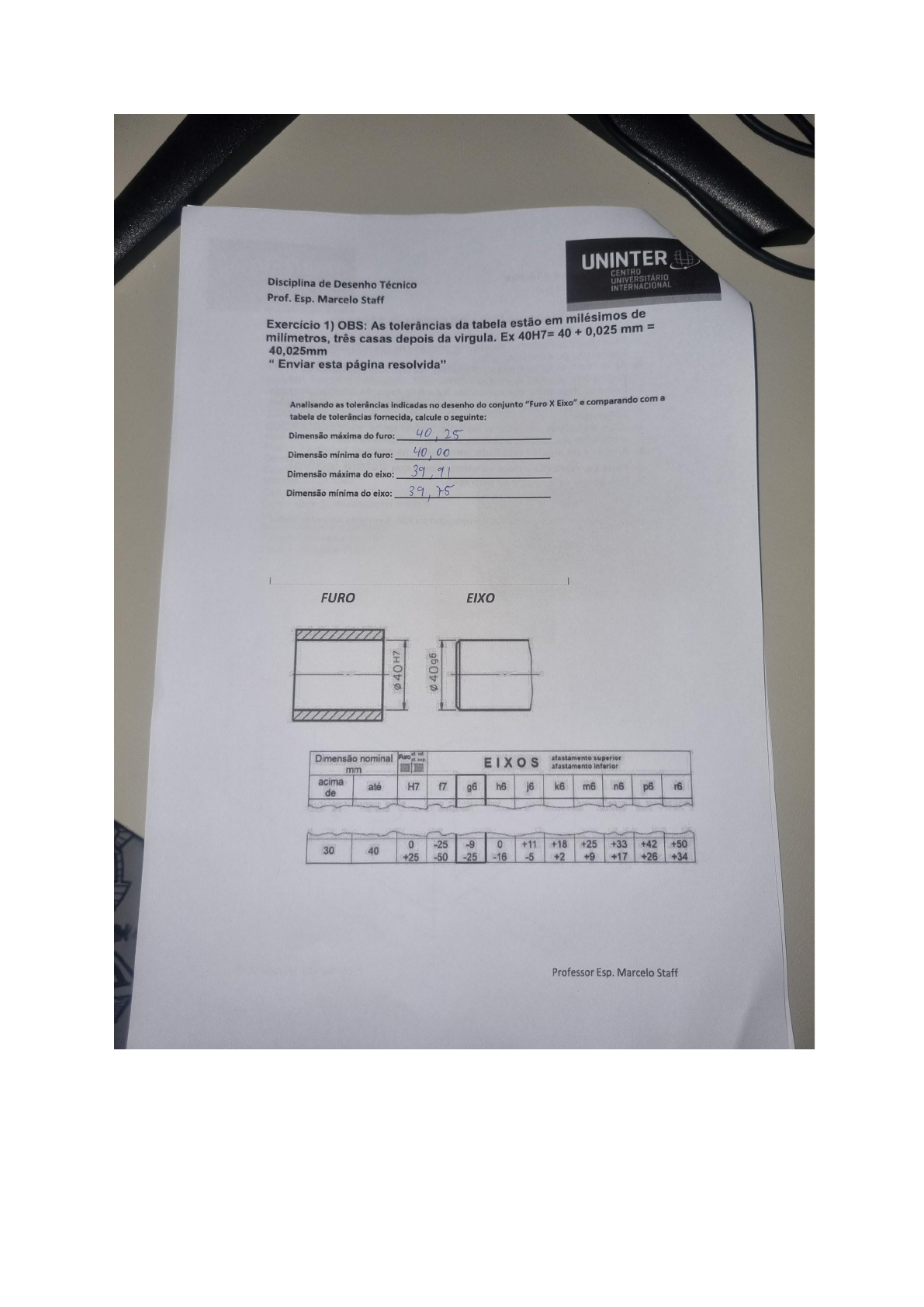

<p>UNINTER CENTRO Disciplina de Desenho Técnico UNIVERSITÁRIO INTERNACIONAL Prof. Esp. Marcelo Staff Exercício 1) OBS: As tolerâncias da tabela estão em milésimos de milímetros, três casas depois da virgula. Ex 40H7= 40 + 0,025 mm = 40,025mm " Enviar esta página resolvida" Analisando as tolerâncias indicadas no desenho do conjunto "Furo X Eixo" e comparando com a tabela de tolerâncias fornecida, calcule o seguinte: Dimensão máxima do furo: Dimensão mínima do furo: Dimensão máxima do eixo: 39,91 Dimensão mínima do eixo: FURO EIXO Furo Dimensão nominal EIXOS afastamento superior mm afastamento inferior acima até H7 f7 g6 h6 j6 k6 de m6 n6 p6 r6 0 -25 -9 0 +11 30 +18 +25 +33 +42 +50 40 +25 -50 -25 -16 -5 +2 +9 +17 +26 +34 Professor Esp. Marcelo Staff</p><p>Disciplina de Desenho Técnico UNINTER CENTRO Prof. Esp. Marcelo Staff UNIVERSITÁRIO INTERNACIONAL Exercício 2). Observe a cotagem do pino de Retenção ECO e determine os valores solicitados. " Enviar esta página resolvida" Ex Afastamento superior = -0,02 mm. Material Código do artigo Forma do corpo Versão D D1 D2 L L1 L2 L3 H básico K0632.001903 Aço endurecida 3 M6x0,75 14 34,5 12 5 10 3,5 A inoxidável D2 a) Determine Dimensão D Forma A Afastamento Superior: -0,02 sem ranhura de engate sem contraporca Afastamento Inferior: -0,04 SW1 12 Dimensão Máxima: Dimensão Mínima: 2,96 H Tolerância: -0,04 D1 b) Determine a dimensão "D2 "= 14 c) Determine o comprimento "L"= d) Determine comprimento "H"= 3,5 e) Determine o comprimento "L3"= 10 Professor Esp. Marcelo Staff</p><p>12 2 30 15 Peça Denominação Qdte Material Peça: Data 01 25/08/2024 Empresa: UNINTER Esc: Unidade: Aluno: M AKAVAN REIS Titulo: UNINTER IDADE PRATICA</p><p>to 15 # 015 2 5 45 45 20 75 25 015 20 75 Peça Denominação Qdte Material Peça: Data 01 25/08/2024 Empresa: UNINTER Esc: Unidade: Aluno: AKAUAN RE15 Titulo: UNINTER CENTRO UNIVERSITÁRIO 4</p><p>30 D 35 15 30 A 4 15 Peça Denominação Qdte Material Peça: Data 01 25/08/2024 Empresa: UNINTER Esc: Unidade: Aluno: RE15 Titulo: UNINTER UNIVERSITARIO ATIVIDADE PRATICA 4</p>
