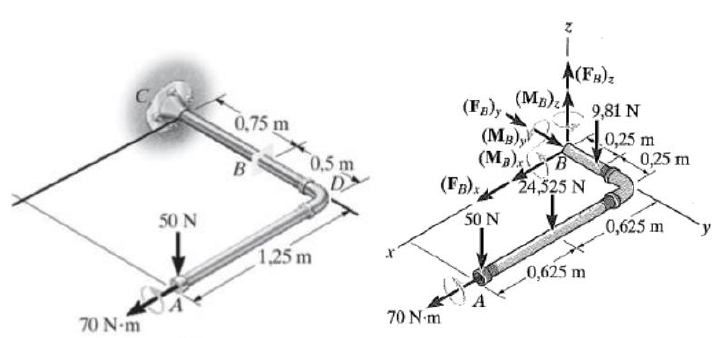

<p>FORÇA INTERNA</p><p>Determine as cargas internas resultantes que agem na seção transversal em B do cano mostrado na</p><p>Figura 1.8a. A massa do cano é 2 kg/m, e ele está sujeito a uma força vertical de 50 Ne a um momento</p><p>de 70 N-m em sua extremidade A. O tubo está preso a uma parede em C.</p><p>TENSÃO NORMAL</p><p>O elemento AC mostrado na Figura 1.19a está submetido a uma força vertical de 3 kN. Determine a</p><p>posição x dessa força de modo que a tensão de compressão média no apoio liso C seja igual à tensão</p><p>de tração média na barra AB. A área da seção transversal da barra é 400 mm e a área em Cé 650 mm2.</p><p>TENSÃO DE CISALHAMENTO</p><p>A escora de madeira mostrada na Figura 1.25a está suspensa por uma haste de aço de 10 mm de</p><p>diâmetro que está presa na parede. Considerando que a escora suporta uma carga vertical de 5 kN,</p><p>calcule a tensão de cisalhamento média na haste na parede e ao longo dos dois planos sombreados</p><p>da escora, um dos quais é indicado como abcd.</p><p>TENSÃO ADMISSIVEL</p><p>A haste suspensa está apoiada em sua extremidade por um disco circular fixo acoplado como mostra</p><p>a Figura 1.33a. Se a haste passar por um orifício de 40 mm de diâmetro, determine o diâmetro mínimo</p><p>exigido para a haste e a espessura mínima do disco necessária para suportar a carga de 20 kN. A tensão</p><p>normal admissível para a haste é admissível de cisalhamento para o disco é 7 = 35 MPa. A tensão</p><p>normal é = 60 MPa e a tensão admissível de cisalhamento para o disco é = 35 MPa.</p><p>DEFORMAÇÃO</p><p>O diâmetro de um balão de borracha cheio de ar é 150 mm. Se a pressão do ar em seu interior for</p><p>aumentada até o diâmetro atingir 175 mm, determine a deformação normal média na borracha.</p><p>A chapa é deformada até a forma representada pelas linhas tracejadas mostradas na Figura 2.6a. Se,</p><p>nessa forma deformada, as retas horizontais na chapa permanecerem horizontais e seus</p><p>comprimentos não mudarem, determine (a) a deformação normal ao longo do lado AB e (b) a</p><p>deformação por cisalhamento média da chapa em relação aos eixos xe y.</p><p>Diagrama tensão-deformação</p><p>Um ensaio de tração para um aço-liga resultou no diagrama tensão-deformação mostrado na Figura</p><p>3.18. Calcule o módulo de elasticidade e o limite de escoamento com base em uma deformação</p><p>residual de 0,2%. Identifique no gráfico o limite de resistência e a tensão de ruptura.</p><p>Um corpo de prova de alumínio, mostrado na Figura 3.26, tem diâmetro d, = 25 mm e comprimento</p><p>de referência L, = 250 mm. Se uma força de 165 kN provocar um alongamento de 1,20 mm no</p><p>comprimento de referência, determine o módulo de elasticidade. Determine também qual é a</p><p>contração do diâmetro que a força provoca no corpo de prova. Considere G = 26 GPa e o, = 440 MPa.</p><p>Carga Axial</p><p>o conjunto mostrado na Figura 4.7a é composto por um tubo de alumínio AB com área de seção</p><p>transversal de 400 mm?. Uma barra de aço com 10 mm de diâmetro está acoplada a um colar rígido</p><p>e passa pelo tubo. Se uma carga de tração de 80 kN for aplicada à barra, determine o deslocamento</p><p>da extremidade C da barra. Considere Eaço = 200 GPa, Eal = 70 GPa.</p><p>A haste de aço mostrada na Figura 4.12a tem diâmetro de 5 mm e está presa à parede fixa em A. Antes</p><p>de ser carregada, há uma folga de 1 mm entre a parede em B' e a haste. Determine as reações em A</p><p>e B' se a haste for submetida a uma força axial P = 20 kN como mostra a figura. Despreze o tamanho</p><p>do colar em C. Considere Eaço = 200 GPa.</p>
