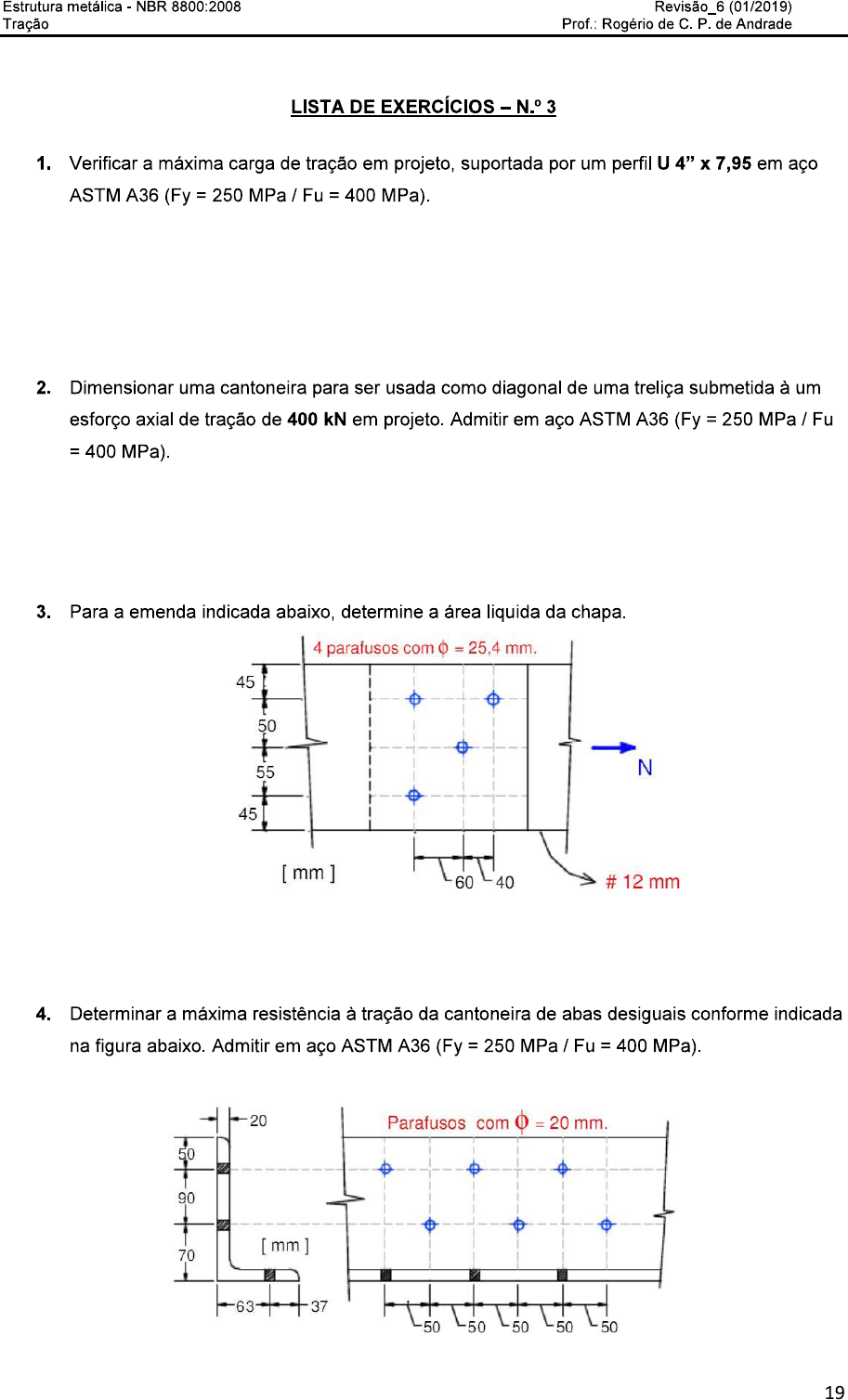

<p>Estrutura metálica NBR 8800:2008 (01/2019) Tração Prof.: Rogério de C. P. de Andrade LISTA DE EXERCÍCIOS 1. Verificar a máxima carga de tração em projeto, suportada por um perfil U 4" X 7,95 em aço ASTM A36 (Fy 250 MPa / Fu = 400 MPa). 2. Dimensionar uma cantoneira para ser usada como diagonal de uma treliça submetida à um esforço axial de tração de 400 kN em projeto. Admitir em aço ASTM A36 (Fy = 250 MPa / Fu = 400 MPa). 3. Para a emenda indicada abaixo, determine a área liquida da chapa. 4 parafusos com = 25,4 mm. 45 50 55 N 45 [mm ] 60 40 # 12 mm 4. Determinar a máxima resistência à tração da cantoneira de abas desiguais conforme indicada na figura abaixo. Admitir em aço ASTM A36 (Fy = 250 MPa). 20 Parafusos com mm. 50 90 70 [mm ] 63 37 50 50 50 50 50 19</p><p>Estrutura metálica - NBR 8800:2008 Revisão_6 (01/2019) Tração Prof.: Rogério de C. P. de Andrade 5. Verifique se a cantoneira L 102x12,7 em aço ASTM A36 (Fy = 250 MPa / Fu = 400 MPa) é capaz de suportar com segurança à uma força axial de tração de 315 kN em serviço. A cantoneira possui um comprimento total de Considerar suas ligações parafusadas nas extremidades conforme mostrado abaixo. Verificar ainda se a cantoneira atende ao limite de esbeltez máximo recomendado por norma, considerando seu coeficiente de flambagem igual à 1,0. T Parafusos Dia.19 L 102x102x12,7 (furos padrão) 64 40 75 75 75 6. Duas chapas com espessura de 7/8" (22mm) cada uma em aço ASTM A36 (Fy = 250 MPa / MPa), são emendadas por transpasse, com 8 parafusos de diâmetro igual à 16 mm, conforme ilustra a figura abaixo. Verifique se as dimensões das chapas são satisfatórias. 300 kN 300 kN # 7/8" 20</p><p>Estrutura metálica NBR 8800:2008 Revisão 6 (01/2019) Tração Prof.: Rogério de C. P. de Andrade 7. Selecionar um perfil W 200 de aço ASTM A572 Grau 50 (Fy = 345 MPa / Fu = 450 MPa), para uma força axial de tração de 630 kN em serviço. elemento tem um comprimento de 7,6m. verificar a sua resistência considerando as ligações parafusadas nas extremidades conforme mostrado. Verificar ainda se o elemento atende ao limite de esbeltez máximo recomendado por norma. Obs.: para efeito de cálculo admitir G=80 30 75 75 75 W200 T Parafusos Dia.19 (furos padrão) 8. Selecionar um par cantoneiras em aço ASTM A36 (Fy = 250 MPa / Fu = 400 MPa), para uma força axial P de 550 kN em serviço. Considerar as ligações soldadas nas extremidades conforme mostrado. Verificar ainda se o elemento atende ao limite de esbeltez máximo recomendado por norma. Obs.: para efeito de cálculo admitir Y 9,5 > X CORTE A 4000 P Obs.: dimensões indicadas em milímetro. 21</p>
