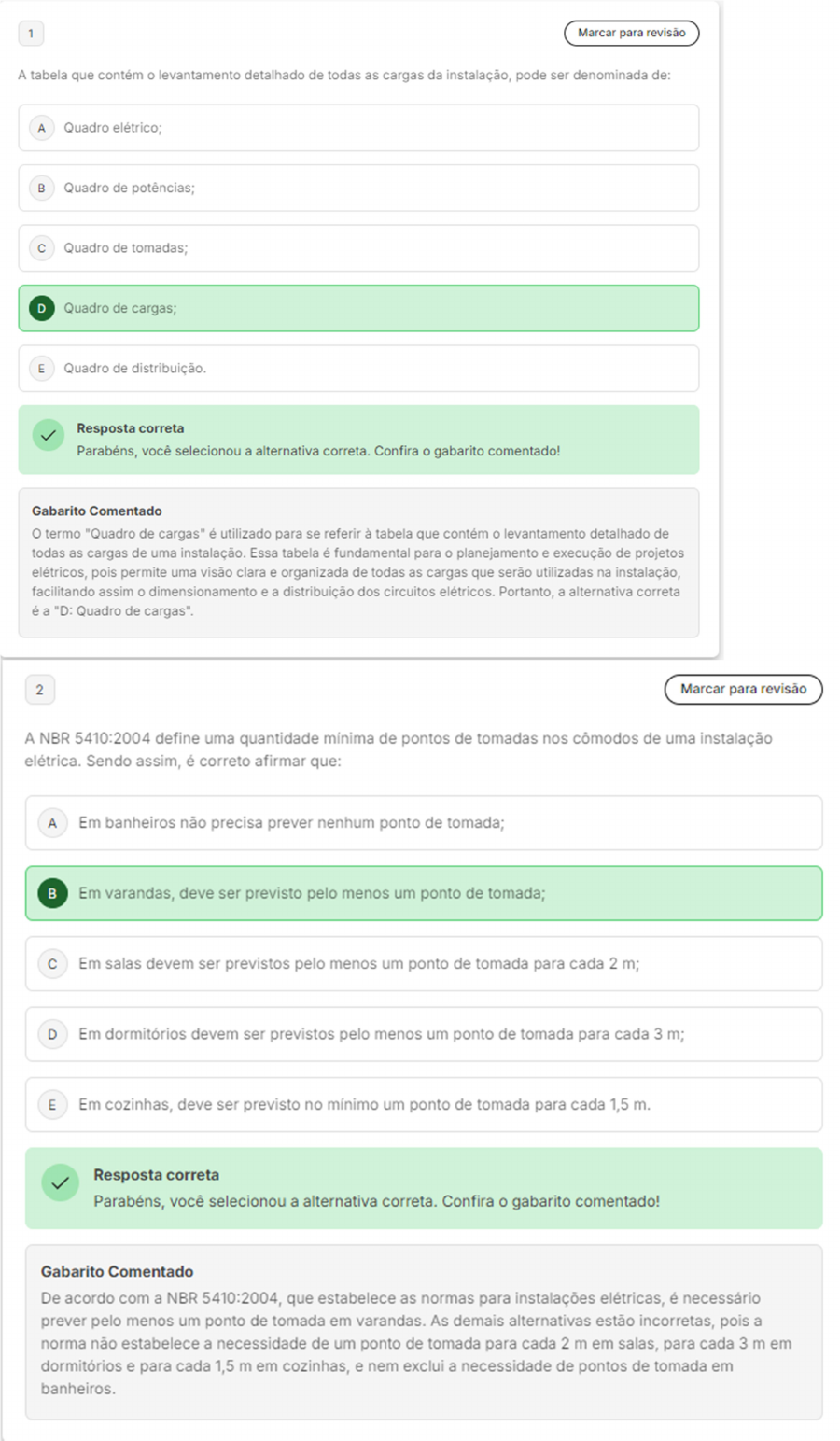

<p>1 Marcar para revisão A tabela que contém levantamento detalhado de todas as cargas da instalação, pode ser denominada de: A Quadro elétrico; B Quadro de potências; Quadro de D Quadro de cargas; E Quadro de distribuição. Resposta correta você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado termo "Quadro de cargas" é utilizado para se referir à tabela que contém levantamento detalhado de todas as cargas de uma instalação. Essa tabela é fundamental para planejamento e execução de projetos elétricos, pois permite uma visão clara e organizada de todas as cargas que serão utilizadas na instalação, facilitando assim o dimensionamento e a distribuição dos circuitos Portanto, a alternativa correta é a "D: Quadro de 2 Marcar para revisão A NBR 5410:2004 define uma quantidade mínima de pontos de tomadas nos cômodos de uma instalação elétrica. Sendo assim, é correto afirmar que: A Em banheiros não precisa prever nenhum ponto de tomada; B Em varandas, deve ser previsto pelo menos um ponto de tomada; C Em salas devem ser previstos pelo menos um ponto de tomada para cada 2 m; D Em dormitórios devem ser previstos pelo menos um ponto de tomada para cada 3 m; E Em cozinhas, deve ser previsto no mínimo um ponto de tomada para cada 1,5 m. Resposta correta você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado De acordo com a NBR 5410:2004, que estabelece as normas para instalações elétricas, é necessário prever pelo menos um ponto de tomada em As demais alternativas estão incorretas, pois a norma não estabelece a necessidade de um ponto de tomada para cada 2 m em salas, para cada 3 m em dormitórios e para cada 1,5 m em cozinhas, e nem exclui a necessidade de pontos de tomada em banheiros.</p><p>3 Marcar para revisão Após levantamento das cargas de uma instalação elétrica, foi realizado cálculo pelo método do baricentro para alocar Quadro de Distribuição. valor da coordenada (x,y) encontrado foi? P1 200 W P2 500 W P3 600 W P4 400 W P5 300 W 10 8 6 4 P, 2 2 4 6 8 10 12 (6,6,7,5); B (7,5 6,6); (7,4 6,1); D (6,1 7,4); E (5,5 6,6); Resposta incorreta Opa! A alternativa correta é a letra B. Confira gabarito comentado! Gabarito Comentado A resposta correta 6,6); 4 Marcar para revisão São materiais utilizados para isolação dos condutores: A Alumínio e cobre; B Borracha e alumínio; C XLPE e cobre; D PVC e EPR; E Vidro e cobre. Resposta correta você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado PVC (Policloreto de Vinila) e EPR (Etileno Propileno) são materiais comumente utilizados para a isolação de condutores elétricos. Eles são escolhidos por suas propriedades de resistência ao calor, flexibilidade e, principalmente, por serem bons isolantes elétricos, evitando a passagem de corrente elétrica para outros materiais que não sejam os condutores propriamente ditos. Portanto, a alternativa correta é a D: PVC e EPR.</p><p>5 Marcar para revisão Assinale a opção correta no que se refere ao dimensionamento de condutores em instalações elétricas prediais de baixa tensão. Para realizar dimensionamento adequado de condutores, é necessário definir a maneira como os A condutores serão instalados, ou seja, se serão instalados em eletrodutos, bandejas, canaletas, ao ar, entre outros. No dimensionamento de condutores, é necessário considerar fatores de correção, como as condições B do an e de altitude do local onde a instalação será posta. De acordo com critério de queda de tensão, limite de queda de tensão, no circuito terminal da C instalação, é igual a 10% 4 2 e 6 Para efeito de dimensionamento de condutores, os condutores de fase são considerados carregados, D ao passo que os condutores neutro e de proteção são considerados descarregados. A seção dos condutores neutro e de proteção é dimensionada independentemente da seção do E condutor de fase. Resposta correta você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado dimensionamento adequado de condutores em instalações elétricas prediais de baixa tensão requer uma definição clara de como os condutores serão instalados. Isso significa que é necessário determinar se eles serão instalados em eletrodutos, bandejas, canaletas, ao ar, entre outros. Essa informação é crucial para garantir que os condutores sejam dimensionados corretamente para suportar a carga elétrica necessária e para garantir a segurança da instalação. Portanto, a alternativa A está correta.</p>
