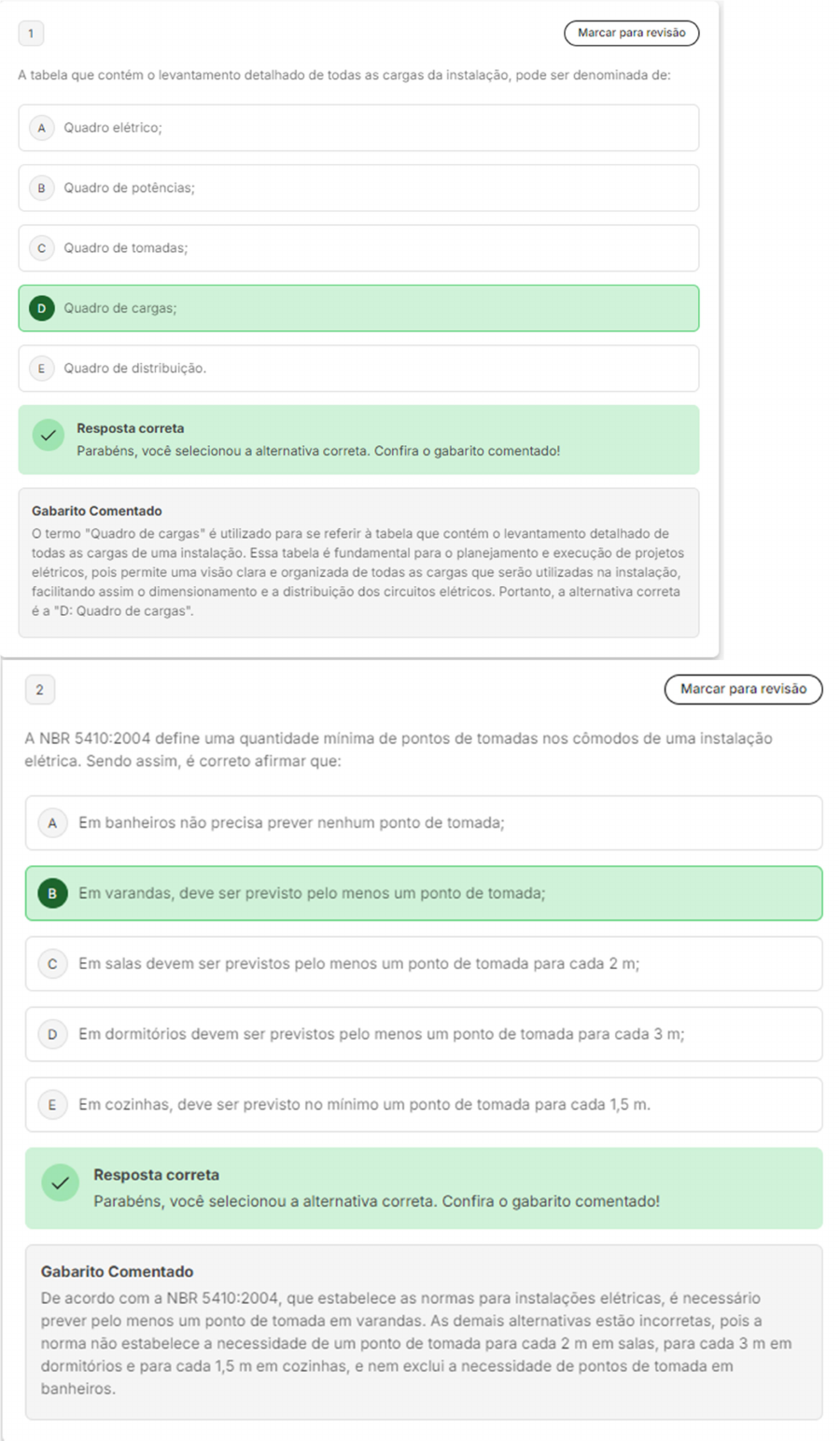

<p>1 Marcar para revisão A tabela que contém levantamento detalhado de todas as cargas da instalação, pode ser denominada de: A Quadro elétrico; B Quadro de potências; Quadro de D Quadro de cargas; E Quadro de distribuição. Resposta correta você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado termo "Quadro de cargas" é utilizado para se referir à tabela que contém levantamento detalhado de todas as cargas de uma instalação. Essa tabela é fundamental para planejamento e execução de projetos elétricos, pois permite uma visão clara e organizada de todas as cargas que serão utilizadas na instalação, facilitando assim o dimensionamento e a distribuição dos circuitos Portanto, a alternativa correta é a "D: Quadro de 2 Marcar para revisão A NBR 5410:2004 define uma quantidade mínima de pontos de tomadas nos cômodos de uma instalação elétrica. Sendo assim, é correto afirmar que: A Em banheiros não precisa prever nenhum ponto de tomada; B Em varandas, deve ser previsto pelo menos um ponto de tomada; C Em salas devem ser previstos pelo menos um ponto de tomada para cada 2 m; D Em dormitórios devem ser previstos pelo menos um ponto de tomada para cada 3 m; E Em cozinhas, deve ser previsto no mínimo um ponto de tomada para cada 1,5 m. Resposta correta você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado De acordo com a NBR 5410:2004, que estabelece as normas para instalações elétricas, é necessário prever pelo menos um ponto de tomada em As demais alternativas estão incorretas, pois a norma não estabelece a necessidade de um ponto de tomada para cada 2 m em salas, para cada 3 m em dormitórios e para cada 1,5 m em cozinhas, e nem exclui a necessidade de pontos de tomada em banheiros.</p><p>3 Marcar para revisão Após levantamento das cargas de uma instalação elétrica, foi realizado cálculo pelo método do baricentro para alocar Quadro de Distribuição. valor da coordenada (x,y) encontrado foi? P1 200 W P2 500 W P3 600 W P4 400 W P5 300 W 10 8 6 4 P, 2 2 4 6 8 10 12 (6,6,7,5); B (7,5 6,6); (7,4 6,1); D (6,1 7,4); E (5,5 6,6); Resposta incorreta Opa! A alternativa correta é a letra B. Confira gabarito comentado! Gabarito Comentado A resposta correta 6,6); 4 Marcar para revisão São materiais utilizados para isolação dos condutores: A Alumínio e cobre; B Borracha e alumínio; C XLPE e cobre; D PVC e EPR; E Vidro e cobre. Resposta correta você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado PVC (Policloreto de Vinila) e EPR (Etileno Propileno) são materiais comumente utilizados para a isolação de condutores elétricos. Eles são escolhidos por suas propriedades de resistência ao calor, flexibilidade e, principalmente, por serem bons isolantes elétricos, evitando a passagem de corrente elétrica para outros materiais que não sejam os condutores propriamente ditos. Portanto, a alternativa correta é a D: PVC e EPR.</p><p>5 Marcar para revisão Assinale a opção correta no que se refere ao dimensionamento de condutores em instalações elétricas prediais de baixa tensão. Para realizar dimensionamento adequado de condutores, é necessário definir a maneira como os A condutores serão instalados, ou seja, se serão instalados em eletrodutos, bandejas, canaletas, ao ar, entre outros. No dimensionamento de condutores, é necessário considerar fatores de correção, como as condições B do an e de altitude do local onde a instalação será posta. De acordo com critério de queda de tensão, limite de queda de tensão, no circuito terminal da C instalação, é igual a 10% 4 2 e 6 Para efeito de dimensionamento de condutores, os condutores de fase são considerados carregados, D ao passo que os condutores neutro e de proteção são considerados descarregados. A seção dos condutores neutro e de proteção é dimensionada independentemente da seção do E condutor de fase. Resposta correta você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado dimensionamento adequado de condutores em instalações elétricas prediais de baixa tensão requer uma definição clara de como os condutores serão instalados. Isso significa que é necessário determinar se eles serão instalados em eletrodutos, bandejas, canaletas, ao ar, entre outros. Essa informação é crucial para garantir que os condutores sejam dimensionados corretamente para suportar a carga elétrica necessária e para garantir a segurança da instalação. Portanto, a alternativa A está correta.</p><p>1 Marcar para revisão Abaixo está representado um esquema de aquecimento solar em uma casa. Se a energia útil para aquecimento solar é de 10 então se as placas tiverem capacidade de coletar 20 qual a área do telhado precisará ser coberta com essas placas? (Considere um mês como tendo 30 dias) A 10 B 12 C 15 D 18 E 20 Resposta incorreta Opa! A alternativa correta é a letra B. Confira o gabarito comentado! Gabarito Comentado Para resolver essa questão, precisamos entender que a energia útil para aquecimento solar é de 10 KWh por dia. Como um mês tem 30 dias, a energia total necessária por mês é de 300 KWh. Se cada metro quadrado de placa coleta 20 KWh por mês, então precisamos de 300 KWh / 20 = 15 de placas. No entanto, a questão pede a área do telhado que precisa ser coberta com essas placas. Como cada placa ocupa 0,8 do telhado (considerando que as placas não cobrem todo telhado devido à necessidade de espaço para instalação e manutenção), a área do telhado que precisa ser coberta é de 15 Arredondando para número inteiro mais a resposta correta é 12</p><p>2 Marcar para revisão A fórmula utilizada para calcular diâmetro de recalque de uma instalação elevatória é a: A Lei de Ohm B Fórmula de Forcheimer C Fórmula de Fair-Whipple-Hsiao D Fórmula de Hazen-Williams E Lei de Newton Resposta correta Parabens, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado A fórmula de Forcheimer é a correta para calcular diâmetro de recalque de uma instalação elevatória. As outras opções apresentadas, como a Lei de Ohm e a Lei de Newton, são utilizadas em outros A Lei de Ohm, por exemplo, é usada em eletricidade para calcular a relação entre tensão, corrente e resistência. A Lei de Newton, por sua vez, é fundamental na física, descrevendo movimento dos corpos. Portanto, a alternativa correta é a Fórmula de 3 Marcar para revisão material que pode ser utilizado como tubulação de subgerais de combate a incêndio é O: A Plástico B CPVC C Teflon D Cobre E Platina Resposta correta você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado material adequado para ser utilizado como tubulação de subgerais de combate a incêndio é cobre. Este material é comumente utilizado em sistemas de combate a incêndio devido à sua resistência ao calor e à pressão, além de ser resistente à corrosão. Diferentemente de outros materiais, como plástico, CPVC, Teflon e a platina, cobre é mais seguro e eficaz para essa finalidade.</p><p>4 Marcar para revisão ) componente, apontado abaixo com uma seta, de um sistema de incêndio de ramais centrais e alimentação lateral é A Ramal B Subida C Descida D Geral E Subgeral Resposta correta você selecionou a alternativa correta. Confira gabarito comentado!</p><p>5 Marcar para revisão Vimos que uma válvula de descarga apresenta um peso relativo de 32 enquanto uma bacia sanitária com caixa acoplada apresenta um peso de 0,3. Em um dimensionamento de uma instalação de água fria, isso significa que: A A demanda por água de uma caixa de descarga é maior que a demanda da válvula de descarga Uma coluna que alimente a válvula de descarga será menor que um sub-ramal que alimente a caixa B de descarga acoplada diâmetro do tubo que alimenta a caixa de descarga será menor que um sub-ramal que alimenta a C válvula de descarga. A válvula de descarga é mais econômica que a caixa de descarga acoplada, propiciando um gasto D menor de água. E Pode-se utilizar diâmetro de 20 mm para alimentar diretamente uma válvula de descarga. Resposta correta você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado A alternativa correta é a peso relativo de uma válvula de descarga é significativamente maior do que de uma bacia sanitária com caixa acoplada. Isso implica que a válvula de descarga requer um fluxo de água maior para funcionar corretamente, que, por sua vez, requer um diâmetro de tubo maior. Portanto, diâmetro do tubo que alimenta a caixa de descarga será menor que um sub-ramal que alimenta a válvula de descarga.</p><p>1 Marcar para revisão Na abaixo, de 3 m de altura e 8 m de comprimento, a área da superfície coletora abaixo é de: b a A B C D 48 E Resposta correta você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado Resposta correta: 24 2 Marcar para revisão diâmetro de um ramal de descarga que coleta esgoto de um tanque de lavar roupas é: A 30 mm B 40 mm C 50 mm D 75 mm E 100 mm Resposta correta você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado o diâmetro correto de um ramal de descarga que coleta esgoto de um tanque de lavar roupas é de 40 mm. Essa é uma grandeza tabelada e é apresentada no conteúdo do tema SISTEMAS DE COLETA DE ÁGUAS SERVIDAS E PLUVIAIS EM É importante conhecer essas grandezas para a correta instalação e funcionamento dos sistemas de coleta de</p><p>3 Marcar para revisão volume útil de uma fossa séptica é proporcional às grandezas abaixo, exceto: A Número de contribuintes B Contribuição de despejos C Contribuição de lodo fresco D de recorrência E Tempo de detenção Resposta incorreta Opa! A alternativa correta é a letra D. Confira gabarito comentado! Gabarito Comentado volume útil de uma fossa séptica é determinado por diversos fatores, como número de contribuintes, a contribuição de despejos e a contribuição de lodo fresco. tempo de detenção também é um fator importante, pois se refere ao tempo que esgoto permanece na fossa para tratamento. No entanto, de recorrência, que é intervalo de tempo entre eventos similares, não tem influência direta no volume útil da fossa séptica. Portanto, a alternativa D é a correta.</p><p>4 Marcar para revisão Assinale O componente que não faz parte de um sistema de reservação de água pluvial ACESSO COBERTO SIFÃO-LADRÃO VÁLVULA DE RETENÇÃO MANGUEIRA FLUTUANTE FREIO SEDIMENTAÇÃO A B Tubo de queda C Freio d'água D Coluna de alimentação E Válvula de pé com crivo Resposta correta você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado Resposta correta: de pé com crivo</p><p>5 Marcar para revisão aparelho que deseja 6 UHC e que tem ramal mínimo de 100 mm é: A Pia de cozinha B Máquina de lavar pratos C Lava-louças D Vaso sanitário E Chuveiro Resposta correta você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado aparelho que se encaixa na descrição, desejando 6 UHC (Unidades Hunter de Carga) e possuindo um ramal mínimo de 100 mm, é vaso As Unidades Hunter de Carga são uma medida usada para dimensionar sistemas de esgoto e drenagem, levando em consideração a quantidade de água que um aparelho pode descarregar. Nesse caso, vaso sanitário é o aparelho que se encaixa nessas especificações. 1 Marcar para revisão A NBR 5410:2004 aplica-se às instalações elétricas com circuitos alimentados sob tensão nominal: A Igual ou inferior a 2000 V em corrente B Igual ou inferior a 1000 V em corrente alternada, com frequências inferiores a 400 Hz; C Superior a 1500 V em corrente D Igual ou inferior em corrente alternada, com frequências inferiores a 800 Hz; E Superior a 1000 V em corrente alternada, com frequências inferiores a 400 Hz; Resposta correta você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado A norma NBR 5410:2004 é aplicável às instalações elétricas com circuitos alimentados sob tensão nominal igual ou inferior a 1000 V em corrente alternada, com frequências inferiores a 400 Hz. Isso significa que a norma é destinada a regular as instalações elétricas de baixa tensão, que são as mais comuns em residências e estabelecimentos comerciais. Portanto, a alternativa correta é a opção B.</p><p>2 Marcar para revisão A demanda elétrica que é obrigatoriamente disponibilizada pela concessionária, no ponto de entrega, é chamada de: A demanda faturável; B demanda contratada; demanda D demanda medida; E demanda média. Resposta correta você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado A demanda elétrica que é obrigatoriamente disponibilizada pela concessionária, no ponto de entrega, é denominada "demanda contratada" Isso se refere à quantidade de energia que a concessionária se compromete a fornecer ao consumidor, conforme estabelecido em contrato. Portanto, a alternativa correta é a "B: demanda contratada". 3 Marcar para revisão A seção mínima exigida por Norma para os circuitos de iluminação e de tomadas de uso geral é A 2. 5mm2 e 4mm2 B 1,5mm2 e 2,5mm2 C 4mm2 e 6mm2 D 2, 5mm2 e 1,5mm2 E 5mm2 e Resposta correta você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado A alternativa correta é a B, que indica que a seção mínima exigida por Norma para os circuitos de iluminação e de tomadas de uso geral é de \(1,5 mm^2\) e \(2,5 respectivamente. Isso significa que, de acordo com as normas técnicas, a área da seção transversal dos condutores utilizados nesses circuitos deve ser de pelo menos \(1,5 mm^2\) para iluminação e \(2,5 mm^2\) para tomadas de uso geral.</p><p>4 Marcar para revisão Os consumidores de energia são divididos em 2 grupos, grupo B (baixa tensão) e grupo A (alta tensão). grupo composto de unidades consumidoras com fornecimento em tensão inferior a 2,3 kV e ele é dividido em subgrupos. Sendo assim, qual subgrupo refere-se à iluminação pública? A B1 B B2 C B3 D B4 E Nenhuma das alternativas. X Resposta incorreta Opa! A alternativa correta é a letra D. Confira gabarito comentado! Gabarito Comentado subgrupo que se refere à iluminação pública é B4. Os subgrupos do grupo B são classificados de acordo com tipo de serviço que a energia fornecida atende. No caso do subgrupo B4, ele é destinado à iluminação pública, ou seja, ao fornecimento de energia para a iluminação de vias públicas, praças, jardins e outros locais de acesso público.</p><p>5 Marcar para revisão Os quadros de distribuição devem seguir padrões para sua instalação, é correto afirmar que: A não precisam possuir identificação dos componentes e seus circuitos, em seu interior; B devem ser dimensionados para que sejam totalmente preenchidos, sem espaço sobrando; devem possuir componentes pertencentes a uma única instalação, com exceção de circuitos de sinalização e comando; D podem ser instalados em qualquer lugar da edificação; devem ser construídos com materiais capazes de suportar somente os esforços elétricos, não tendo E necessidade de suportar esforços mecânicos ou térmicos. Resposta correta você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado A alternativa correta é a letra C, que afirma que os quadros de distribuição devem possuir componentes pertencentes a uma única instalação, com exceção de circuitos de sinalização e comando. Isso significa que cada quadro de distribuição deve ser dedicado a uma única instalação, para evitar confusões e problemas elétricos. No entanto, é permitido que circuitos de sinalização e comando, que são circuitos auxiliares, estejam presentes no mesmo quadro de distribuição.</p>
