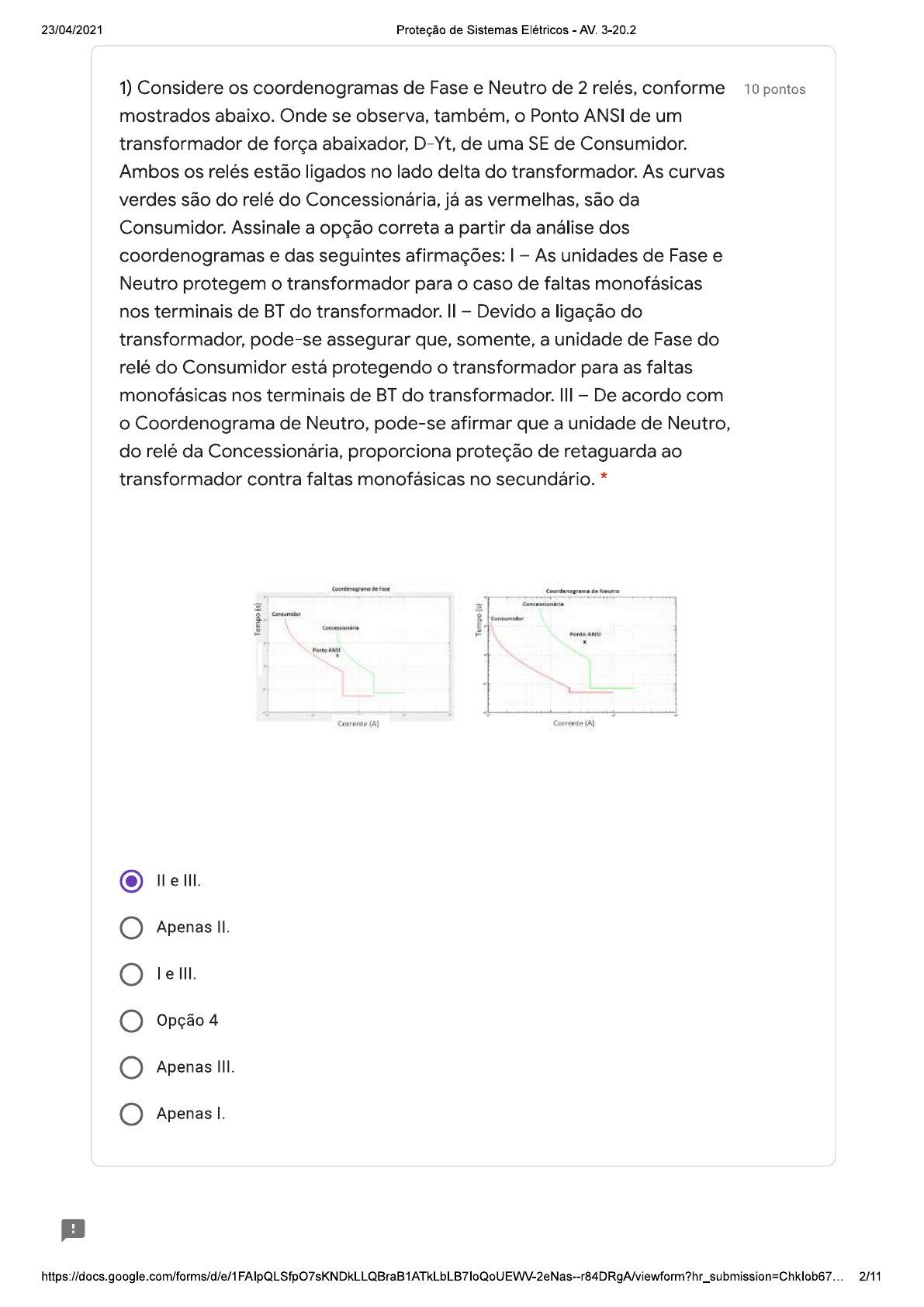

<p>23/04/2021 Proteção de Sistemas Elétricos - AV. 3-20.2 1) Considere os coordenogramas de Fase e Neutro de 2 relés, conforme 10 pontos mostrados abaixo. Onde se observa, também, o Ponto ANSI de um transformador de força abaixador, D-Yt, de uma SE de Consumidor. Ambos os relés estão ligados no lado delta do transformador. As curvas verdes são do relé do Concessionária, já as vermelhas, são da Consumidor. Assinale a opção correta a partir da análise dos coordenogramas e das seguintes afirmações: - As unidades de Fase e Neutro protegem transformador para caso de faltas monofásicas nos terminais de BT do transformador. - Devido a ligação do transformador, pode-se assegurar que, somente, a unidade de Fase do relé do Consumidor está protegendo o transformador para as faltas monofásicas nos terminais de BT do transformador. III - De acordo com Coordenograma de Neutro, pode-se afirmar que a unidade de Neutro, do relé da Concessionária, proporciona proteção de retaguarda ao transformador contra faltas monofásicas no secundário. * Coordenograme Coordenograma de Consumidor ANSI Corrente (A) Corrente (A) Apenas II. e III. Opção 4 Apenas III. Apenas I. ! 2/11</p><p>23/04/2021 Proteção de Sistemas Elétricos - AV. 3-20.2 2) Considere a unidade de sequência negativa de um relé de um 10 pontos alimentador, de uma Concessionária (13,8 kV), que mede a relação Assinale a opção correta a partir da análise das afirmações: I - Uma unidade de sequência negativa só pode atuar para faltas bifásicas. - Em condição de operação normal, grau de desequilíbrio do alimentador da Concessionária gira em torno de 30%, então, deve-se graduar a unidade em um pickup = 25%. III - - A unidade está graduada em 40% e ocorreu uma falta no alimentador, tal que: la = O; la=210 LOO A; = 210 180° A, assim, pode-se afirmar que a unidade irá atuar para a falta. * II e III. | e III. Apenas II. Apenas I. Apenas III. ! 3/11</p><p>23/04/2021 Proteção de Sistemas Elétricos - AV. 3-20.2 3) A figura abaixo mostra a característica de atuação de um relé 10 pontos diferencial percentual de transformador de força (inclinação: k% : a%). Os pontos marcados com X nos gráficos representam a leitura do relé para uma condição de falta. Pede-se marcar a opção correta, analisando as seguintes afirmações: X De acordo com gráfico IV, relé irá atuar para uma falta interna. y - Somente gráfico (III) indica uma condição de falta interna no transformador e, consequentemente, a atuação do relé, atendendo a filosofia da proteção diferencial. Z - É muito importante que um relé diferencial de transformador atue para faltas internas e externas, assegurando, de fato, a proteção do transformador. * (II) K(%) K(%) x (III) (IV) K(%) [11-12] K(%) Apenas y. yez. Apenas z. Com base nos gráficos, não se pode afirmar que o relé irá atuar. 4/11</p><p>23/04/2021 Proteção de Sistemas Elétricos - AV. 3-20.2 4) Considere a unidade 67 de um relé de sobrecorrente (proteção geral) 10 pontos de um alimentador radial puro (13,8 kV). alimentador tem, apenas, uma fonte: a barra da subestação. A parametrização do relé é: sentido de atuação = 600 A; tempo de atuação: 1 S (tempo definido). No caso de uma falta trifásica, A, a jusante do relé, pede-se assinalar a resposta verdadeira. * A unidade 67 irá atuar no tempo = 1 S. A unidade 67 irá atuar, mas não é possível determinar o tempo pois não foi dada a curva t X I. Não se pode afirmar que a unidade 67 irá atuar, pois não foi dada o ângulo da corrente. A unidade 67 irá atuar num tempo menor do que 1 S, pois a IF_3F é maior do que 600 A. Não pode usar relé direcional, pois o alimentador é radial puro. !</p><p>23/04/2021 Proteção de Sistemas Elétricos - AV. 3-20.2 5) Na figura abaixo mostra-se diagrama unifilar de uma LT, 69 kV, onde 10 pontos se vê um relé de distância (21), tipo Mho, em que estão ativadas, somente, as zonas Z1 e Z2. A impedância característica da linha é z1 = ohm/km e tem um comprimento de 100 km. Considere uma falta trifásica na LT, cuja corrente é 3,9L-72° kA. Os alcances máximos e tempos de atuação das zonas, são: da LT, t = instantâneo; Z2 = 100 % da LT, tempo : 0,3 S. Pede-se marcar a resposta correta. * TO LT TP 21 Em nenhuma hipótese o relé poderá atuar por Z2. relé atuará por Z1 e Z2, concomitantemente, no tempo 0,3 S. Prioritariamente, o relé atuará por Z1 no tempo instantâneo. relé precisaria de uma terceira zona, Z3, para "ver" essa falta. Em caso de faltas na barra de 13,8 kV, o relé irá atuar por Z2, sempre. ! 6/11</p><p>23/04/2021 Proteção de Sistemas Elétricos - AV. 3-20.2 6) Na Figura abaixo é mostrado diagrama unifilar de uma subestação 10 pontos de um consumidor (SE CONSUMIDOR), suprida por um alimentador de uma Concessionária. Além dos dados disponibilizados na figura, tem-se a seguinte graduação do relé associado ao Religador: TC: 600/5; Fase (51): Tap: 2,5 A (sec), Curva: 0,15 MI IEC; Fase (50): Tap: 15 A (sec), Tempo: 0,07 Neutro (51N): Tap: 0,35 A (sec), Curva: 0,25 MI IEC; Neutro (50N): Tap: 1,5 A (sec), Tempo: 0,07. Pede-se marcar a resposta correta no que tange a RTC (considere F_assim = 1,1) e a graduação do relé do Consumidor para coordenar com Religador. A graduação da unidade 51 do relé do Consumidor deverá liberar a potência nominal do transformador. * Legenda das correntes de curtos-circuitos 2670 2312 1741 SE CONSUMIDOR 190 SE Alimentador TC Disjuntor CONC R 0 Religador TP Ponte de Transformador seco Entrega 50/51 kV 50N/51N 59 2=6% Relé RTC = 100/5; F = 45 A; curva_F = 0,2 MI-IEC; N = 6 A; curva_N = 0,4 MI-IEC. RTC = 125/5; A; curva_F = 0,1 MI-IEC; N = 7,5 A; curva_N = 0,2 MI-IEC. RTC = 75/5; F = 45 A; curva_F = 0,2 MI-IEC; N = 4,5 A; curva_N = 0,4 MI-IEC. RTC = 150/5; = A; curva_F = 0,1 MI-IEC; N = 6 A; curva_N = 0,2 MI-IEC. RTC = 150/5; F = 45 A; curva_F = 0,1 MI-IEC; N = 9 A; curva_N = 0,2 MI-IEC. ! 7/11</p><p>23/04/2021 Proteção de Sistemas Elétricos - AV. 3-20.2 7) Considere que relé da SE CONSUMIDOR tem a unidade 51NS, cuja 10 pontos graduação é: 51NS = 6 A. Imagine duas situações de faltas: I. Um curto FT, de 1000 A, no lado de BT; II. Outro curto (de alta impedância: Z_falta = 1000 ohms, já incluída a Rt), no lado de AT, a jusante da unidade. As impedâncias dos cabos são na presença de Z_falta. Diante do exposto, pede-se assinalar a resposta correta. * A unidade atua para ambas as situações. A unidade atua para a situação I, mas não atua para II. A unidade não atua para ambas as situações. A unidade atua para a situação II, mas não atua para a I. A unidade atua para situação I, porém não se pode concluir nada para a situação II, pois faltam dados para se determinar, de forma aproximada, o valor da corrente da falta de alta impedância. ! 8/11</p><p>23/04/2021 Proteção de Sistemas Elétricos - AV. 3-20.2 8) Considere os gráficos abaixo. A partir da análise dos gráficos, assinale 10 pontos a alternativa correta. X - No gráfico III representam-se as características Impedância e Mho de um relé de distância, em que ambas têm mesmo alcance. y - No gráfico representam-se as características Impedância e Mho de um relé de distância, sendo alcance da característica Mho, aproximadamente, dobro da Impedância. Z - No gráfico representam-se as características Impedância e Mho de um relé de distância, porém os alcances são R II III Somente X. Somente y. yez. ! 9/11</p><p>23/04/2021 Proteção de Sistemas Elétricos - AV. 3-20.2 9) No gráfico abaixo está representado funcionamento de uma 10 pontos unidade 51VR (sobrecorrente com restrição por tensão), muita usada, atualmente, em geração distribuída. Com base no gráfico e na filosofia de funcionamento da unidade, pede-se marcar a opção correta no que diz respeitos as seguintes afirmações: I. Inicialmente, ajusta-se a tensão e a corrente de pickup, então, quando a tensão sobe a corrente de pickup, automaticamente, também sobe, condicionando relé a atuar para correntes de faltas mais altas. II. Inicialmente, ajusta-se a tensão e a corrente de pickup, então, quando a tensão cai a corrente de pickup, automaticamente, também cai, condicionando a unidade a atuar para correntes de faltas mais baixas, que podem ser inferiores à corrente carga. III. A unidade atua por medição de corrente, então, a tensão não tem nenhuma influência na sua atuação, servindo, apenas para alimentar relé. * V (tensão pós-falta no ponto de instalação do I (pickup) Somente é verdadeira. e III são verdadeiras. e III são verdadeiras. Somente é verdadeira. Somente III é verdadeira. ! 10/11</p><p>23/04/2021 Proteção de Sistemas Elétricos - AV. 3-20.2 10) No que tange a filosofia da proteção diferencial de transformador, 10 pontos marque a opção verdadeira. I. A proteção diferencial de transformador (87T) deverá atuar somente para faltas internas (dentro da zona delimitada pelos TCs). Tem a grande vantagem de não sofrer influência de erros inerentes ao transformador, TCs, tapes, dentre outros. É uma proteção muito rápida. II. A proteção diferencial de transformador (87T) deverá atuar somente para faltas internas (dentro da zona delimitada pelos TCs). Sofre muita influência de erros inerentes ao transformador, TCs, tapes, dentre outros. É uma proteção muito rápida. III. A proteção diferencial de transformador (87T) deverá atuar para faltas internas ou externas à zona delimitada pelos TCs. Sofre muita influência dos erros inerentes ao transformador, TCs, tapes, dentre outros. É uma proteção muito rápida. IV. A proteção diferencial de transformador (87T) deverá atuar para faltas internas ou externas à zona delimitada pelos TCs). Sofre pouca influência dos erros inerentes ao transformador, TCs, tapes, dentre outros. É uma proteção muito rápida. * Apenas I. Apenas III. Apenas II. Apenas IV. Nenhuma das respostas. Página 1 de 1 Enviar Este formulário foi criado em UFRN. Denunciar abuso Google Formulários ! 11/11</p>
