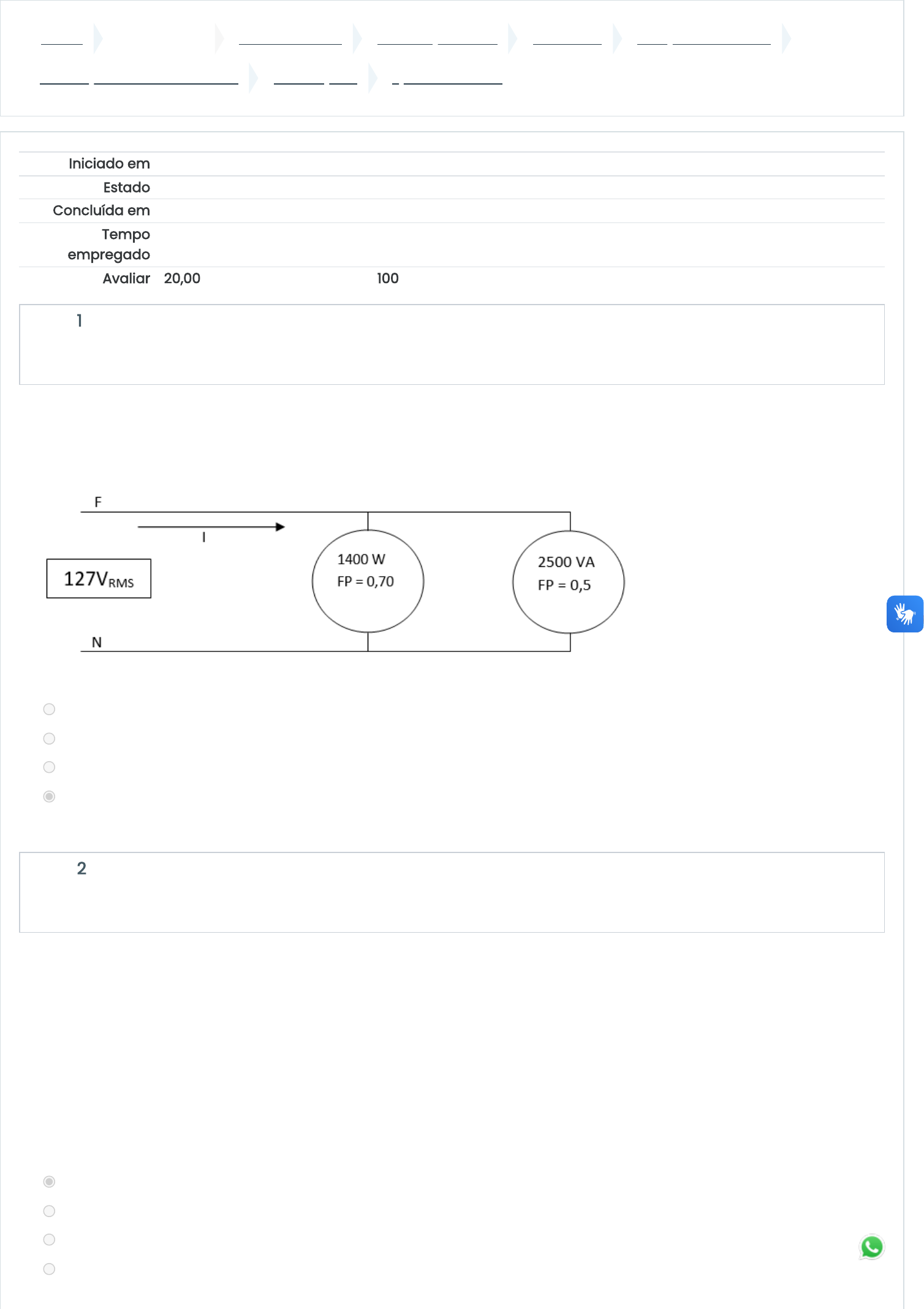

<p>Painel Meus cursos CURSOS FUNEC Graduação - EAD Aluno EAD JUNÇÕES DE TURMA</p><p>Instalações Elétricas Prediais AVALIAÇÕES QUESTIONÁRIO 2</p><p>Iniciado em Sunday, 13 Oct 2024, 16:52</p><p>Estado Finalizada</p><p>Concluída em Sunday, 13 Oct 2024, 17:29</p><p>Tempo</p><p>empregado</p><p>37 minutos 5 segundos</p><p>Avaliar 20,00 de um máximo de 20,00(100%)</p><p>Questão 1</p><p>Completo</p><p>Atingiu 2,00 de 2,00</p><p>Questão 2</p><p>Completo</p><p>Atingiu 2,00 de 2,00</p><p>Determinar a corrente (I) elétrica e a seção dos condutores fase (F) e neutro (N)do circuito monofásico mostrado na</p><p>Figura abaixo, conforme NBR 5410/04 pelo método de capacidade de condução de corrente, sabendo que serão</p><p>utilizados cabos unipolares, isolação de XLPE, dispostos em eletroduto embutido em alvenaria.</p><p>Escolha uma opção:</p><p>a. 35,48A; 6mm²</p><p>b. 50,39A; 6mm²</p><p>c. 50,39A; 4mm²</p><p>d. 35,48A; 4mm²</p><p>Pretende-se ligar um aquecedor elétrico (boiler) de 4,5 kW, 220 V, a partir de um Quadro de Distribuição através de 3</p><p>cabos unipolares (2F+T) com isolação de XLPE instalados em eletroduto de PVC embutido em alvenaria, distante 63</p><p>metros do mesmo, e temperatura ambiente de 40ºC. Com base nos dados apresentados acima e nas tabelas da NBR</p><p>5410/04, qual das alternativas abaixo descreve corretamente a seção transvessal (comercial) dos cabos adequados</p><p>para esta instalação com base no critério de capacidade de condução de corrente, queda de tensão máxima</p><p>admissivel. Considerar a queda de tensão maxima de 3%.</p><p>Escolha uma opção:</p><p>a. 25mm²</p><p>b. 16mm²</p><p>c. 10mm²</p><p>d. 6mm²</p><p>13/10/2024, 17:29 QUESTIONÁRIO 2</p><p>https://ava.funec.br/mod/quiz/review.php?attempt=673938&cmid=21594 1/5</p><p>https://ava.funec.br/my/</p><p>https://ava.funec.br/course/index.php?categoryid=10</p><p>https://ava.funec.br/course/index.php?categoryid=17</p><p>https://ava.funec.br/course/index.php?categoryid=19</p><p>https://ava.funec.br/course/index.php?categoryid=77</p><p>https://ava.funec.br/course/view.php?id=1261</p><p>https://ava.funec.br/course/view.php?id=1261#section-4</p><p>https://ava.funec.br/mod/quiz/view.php?id=21594</p><p>Questão 3</p><p>Completo</p><p>Atingiu 2,00 de 2,00</p><p>Questão 4</p><p>Completo</p><p>Atingiu 2,00 de 2,00</p><p>Nas instalações elétricas de baixa tensão, o disjuntor termomagnético, padrão DIN, oferece proteção para o circuito no</p><p>qual está instalado. Considere as afirmativas abaixo sobre esse disjuntor:</p><p>I - Atua na proteção contra correntes de curto-circuito através de seu disparador eletromagnético.</p><p>II - Atua na proteção de falta de fase através de seu disparador diferencial residual.</p><p>III - Atua na proteção contra sobrecargas através de seu disparador térmico</p><p>IV - Atua na proteção contra sobretensões através de seu disparador de potencial.</p><p>Escolha uma opção:</p><p>a. II e III.</p><p>b. III e IV.</p><p>c. I e IV.</p><p>d. I e III.</p><p>Considere o seguinte diagrama funcional onde estão esquematizados uma lâmpada e um interruptor.</p><p>Os condutores indicados por I, II e III são, respectivamente:</p><p>Escolha uma opção:</p><p>a. retorno, fase e neutro</p><p>b. retorno, neutro e fase</p><p>c. neutro, retorno e fase</p><p>d. neutro, fase e retorno</p><p>13/10/2024, 17:29 QUESTIONÁRIO 2</p><p>https://ava.funec.br/mod/quiz/review.php?attempt=673938&cmid=21594 2/5</p><p>Questão 5</p><p>Completo</p><p>Atingiu 2,00 de 2,00</p><p>Questão 6</p><p>Completo</p><p>Atingiu 2,00 de 2,00</p><p>Questão 7</p><p>Completo</p><p>Atingiu 2,00 de 2,00</p><p>Uma carga é alimentada por um Quadro Terminal (QT) através de um circuito, conforme a figura a seguir.</p><p>Considerando a figura acima, sabendo-se que a tensão no QT é igual a 220 V e que a queda de tensão máxima</p><p>permitida (∆V) no circuito terminal é de 2%, é correto afirmar que a tensão mínima admissível na carga é:</p><p>Escolha uma opção:</p><p>a. 218V</p><p>b. 212,8V</p><p>c. 204,5V</p><p>d. 215,60V</p><p>Os dispositivos de proteção utilizados nas instalações elétricas têm a finalidade de garantir a segurança dos usuários e</p><p>dos componentes da instalação. Nas instalações elétricas de baixa tensão, o dispositivo de proteção que atua contra</p><p>choques elétricos e sobrecarga é o(a)</p><p>Escolha uma opção:</p><p>a. chave-faca</p><p>b. disjuntor termomagnético</p><p>c. disjuntor diferencial residual</p><p>d. fusível</p><p>Para o comando de uma lâmpada ou um grupo de lâmpadas por 2 pontos distintos, para proporcionar comodidade</p><p>ao usuário, deve ser utilizado o interruptor do tipo?</p><p>Escolha uma opção:</p><p>a. Intermediário</p><p>b. Paralelo</p><p>c. Duplo</p><p>d. Simples</p><p>13/10/2024, 17:29 QUESTIONÁRIO 2</p><p>https://ava.funec.br/mod/quiz/review.php?attempt=673938&cmid=21594 3/5</p><p>Questão 8</p><p>Completo</p><p>Atingiu 2,00 de 2,00</p><p>Questão 9</p><p>Completo</p><p>Atingiu 2,00 de 2,00</p><p>Questão 10</p><p>Completo</p><p>Atingiu 2,00 de 2,00</p><p>Para o comando de um conjunto de luminárias, por meio de cinco pontos distintos, é necessário utilizar:</p><p>Escolha uma opção:</p><p>a. Quatro interruptores paralelos e um simples.</p><p>b. Dois interruptores paralelos e três intermediários.</p><p>c. Três interruptores paralelos e dois intermediários.</p><p>d.  Um interruptor paralelo e quatro intermediários.</p><p>Um Quadro de Distribuição (QD) alimenta uma carga através de 3 cabos (2F+T) unipolares com isolação de PVC</p><p>instalados em eletroduto de PVC enterrado no solo. As características dessa instalação são:</p><p>·       potência total: 18 kW;</p><p>·       tensão no QD: 220V Bifásico;</p><p>·       temperatura do solo: 30 ºC;</p><p>·       fator de potência = 0,88;</p><p>·       comprimento do circuito: 85 m; e</p><p>·       queda máxima de tensão admissível: 2%.</p><p>Com base nos dados apresentados acima e nas tabelas da NBR 5410/04, Qual das alternativas abaixo descreve</p><p>respectivamente a seção transvessal (comercial) dos condutores calculados pela capacidade de condução de</p><p>corrente e de queda de tensão máxima admissivel.</p><p>Escolha uma opção:</p><p>a. 16mm²; 35mm²</p><p>b. 35mm²; 70mm²</p><p>c. 25mm²; 50mm²</p><p>d. 35mm²; 50mm²</p><p>Um eletroduto abriga cinco condutores elétricos isolados de 2,5 mm². Cada condutor tem um diâmetro externo de</p><p>3,5mm. Esse eletroduto deverá ter diâmetro interno mínimo, aproximadamente, igual a:</p><p>Escolha uma opção:</p><p>a. 14,75 mm</p><p>b. 16,62 mm</p><p>c. 8,76 mm</p><p>d. 12,37 mm</p><p>13/10/2024, 17:29 QUESTIONÁRIO 2</p><p>https://ava.funec.br/mod/quiz/review.php?attempt=673938&cmid=21594 4/5</p><p>Manter contato</p><p> RA (33) 99986-3935</p><p> secretariaead@funec.br</p><p> </p><p> Baixar o aplicativo móvel.</p><p>13/10/2024, 17:29 QUESTIONÁRIO 2</p><p>https://ava.funec.br/mod/quiz/review.php?attempt=673938&cmid=21594 5/5</p><p>tel:RA (33) 99986-3935</p><p>mailto:secretariaead@funec.br</p><p>https://www.facebook.com/caratingaunec</p><p>https://twitter.com/caratingaunec</p><p>https://download.moodle.org/mobile?version=2019052001.02&lang=pt_br&iosappid=633359593&androidappid=com.moodle.moodlemobile</p>
