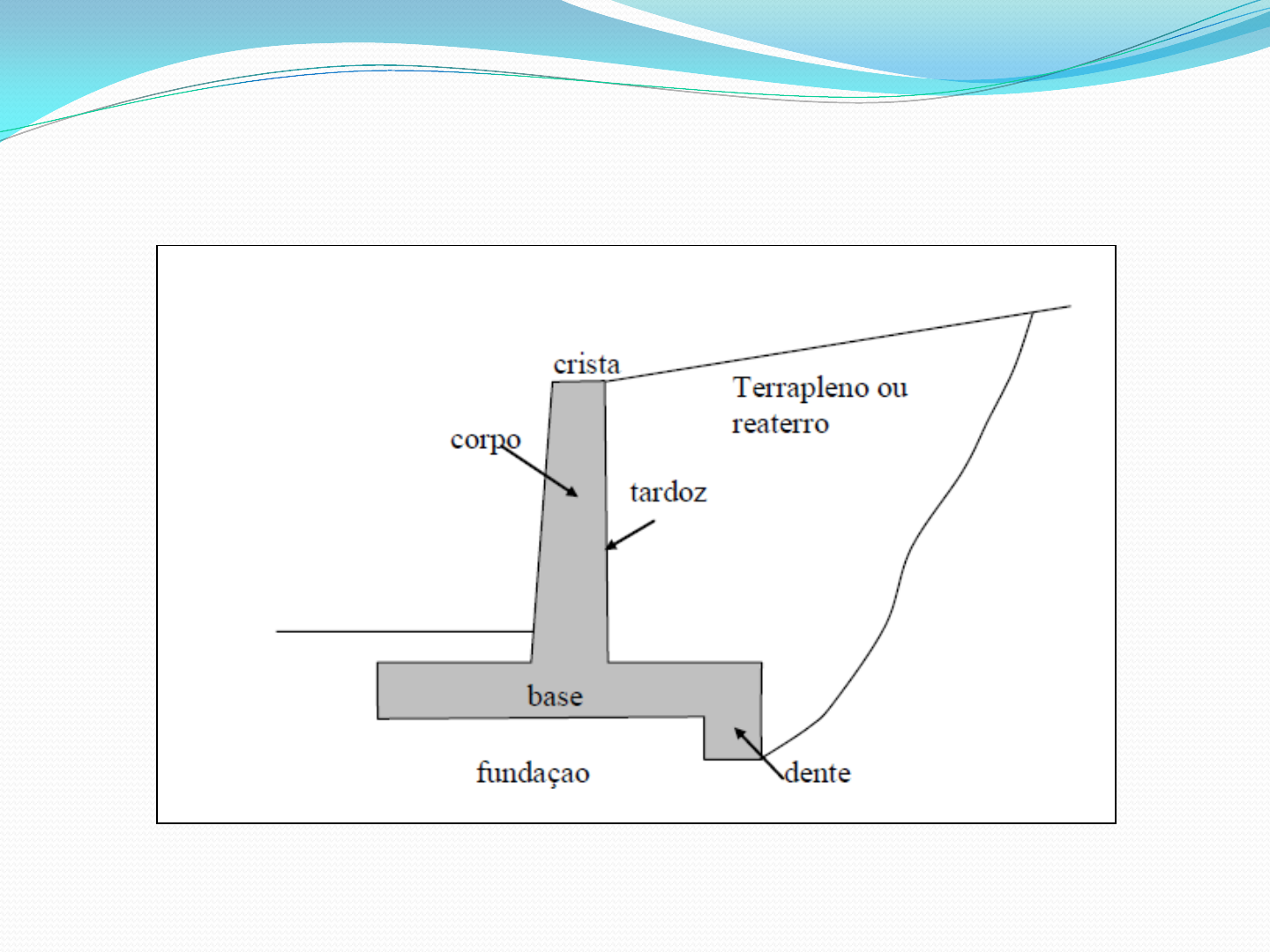

<p>MUROS DE ARRIMO</p><p>Terminologia</p><p>MUROS DE ARRIMO</p><p> Perfil Retangular: econômico para pequenas alturas (2,0m)</p><p>Segundo Moliterno (1980) > B = 0,3.H</p><p>MUROS DE ARRIMO</p><p> Perfil Trapezoidal: pode utilizar para maiores alturas.</p><p> Paramento externo inclinado > centro gravidade do muro</p><p>fique para o lado do terreno.</p><p> Moliterno (1980): Bo=0,14H; B=Bo+H/3</p><p>MUROS DE ARRIMO</p><p> Perfil Escalonado: situações idênticas ao muro trapezoidal</p><p>MUROS DE ARRIMO</p><p>Alguns conceitos importantes</p><p> Talude: qualquer superfície inclinada que limita um maciço de</p><p>solo.</p><p>MUROS DE ARRIMO</p><p>Alguns conceitos importantes</p><p> Tipos de Talude:</p><p>a) Quanto a origem: Natural – Encostas.</p><p>MUROS DE ARRIMO</p><p>Alguns conceitos importantes</p><p> Tipos de Talude:</p><p>a) Quanto a origem: Feito pelo Homem – Cortes, Aterros,</p><p>Barragens e Rodovias.</p><p>MUROS DE ARRIMO</p><p>Alguns conceitos importantes</p><p> Tipos de Talude:</p><p>b) Quanto ao material: Terra</p><p>MUROS DE ARRIMO</p><p>Alguns conceitos importantes</p><p> Tipos de Talude:</p><p>b) Quanto ao material: Rocha</p><p>MUROS DE ARRIMO</p><p>Alguns conceitos importantes</p><p> Ângulo de Talude Natural: maior ângulo de inclinação para</p><p>um determinado tipo de solo exposto ao tempo, obtido sem</p><p>ruptura do equilíbrio do maciço.</p><p>•Em solos não coesivos > areia > coincide com o ângulo de atrito</p><p>interno;</p><p>•Em solos coesivos > argila > 90° > molhagem e secagem causam</p><p>fissuras permitindo a entrada de água > instabilização > como</p><p>consequência > 40°.</p><p>MUROS DE ARRIMO</p><p>GRAVIDADE</p><p>1. Alvenaria de Pedra</p><p> Espessura mínima = 50 cm a 100 cm</p><p> Vantagens: simplicidade; sem dispositivos de drenagem;</p><p>custo reduzido (pedras disponíveis no local).</p><p> Muros sem argamassa > taludes até 2 m; largura mínima</p><p>da base = 0,5 a 1,0 m e apoiada em cota inferior à</p><p>superfície da terra (evitar ruptura).</p><p>MUROS DE ARRIMO</p><p>GRAVIDADE</p><p>1. Alvenaria de Pedra</p><p> Muros com argamassa > taludes de até 3 m.</p><p> Argamassa provoca maior rigidez no muro porém</p><p>elimina a capacidade drenante > necessário</p><p>implementar sistema de drenagem > Barbacãs</p><p>MUROS DE ARRIMO</p><p>GRAVIDADE</p><p>MUROS DE ARRIMO</p><p>GRAVIDADE</p><p>2. Concreto Ciclópico ou Concreto Gravidade</p><p> Concreto (60%)+ blocos de rocha (matacão ou pedra</p><p>marroada) (40%)</p><p>MUROS DE ARRIMO</p><p>GRAVIDADE</p><p>MUROS DE ARRIMO</p><p>GRAVIDADE</p><p>MUROS DE ARRIMO</p><p>GRAVIDADE</p><p>MUROS DE ARRIMO</p><p>GRAVIDADE</p><p>6. Crib Wall (“fogueira”)</p><p> Concreto armado, madeira ou aço.</p><p> Espaço interno preenchido com material granular graúdo</p><p>(rocha, entulho).</p><p>7. Terra Armada (NBR 9286)</p><p> Placas de concreto (escamas)</p><p> Armadura nervurada de aço galvanizado</p><p> Terra que compõe o aterro</p><p>7. Terra Armada</p><p> Utilizado entre ponte e viaduto</p><p> Exige grande movimento de terra</p><p> Aumenta a resistência do solo ao</p><p>cisalhamento</p><p> Forma uma massa de solo estável.</p><p>8. Parede Diafragma</p><p> Execução da mureta guia;</p><p> Fabricação da lama;</p><p> Escavação;</p><p> Troca da lama;</p><p> Colocação da armadura;</p><p> Concretagem.</p><p>9. Solo Grampeado (“Soil Nailing”)</p><p> Escavação do solo na face desejada</p><p> Execução de chumbadores (Gauted-Nails – 14 a 50mm)</p><p> Projeção de concreto</p><p> Instalação de drenos</p><p>10. Cortina Atirantada</p><p>MUROS DE ARRIMO</p><p>11. Flexão</p><p> Estruturas mais esbeltas</p><p> Seção transversal em forma de “L”</p><p> Em geral > concreto armado > anti-econômico para alturas</p><p>maiores que 5 m > contrafortes (tração ou compressão)</p><p> Laje da base > 50 a 70% da altura do muro</p><p>MUROS DE ARRIMO</p><p>SISTEMAS DE DRENAGEM</p><p> Drenagem Superficial</p><p>Captam e conduzem as águas que incidem na superfície do</p><p>talude.</p><p>- Canaletas transversais</p><p>MUROS DE ARRIMO</p><p>SISTEMAS DE DRENAGEM</p><p> Drenagem Superficial</p><p>Captam e conduzem as águas que incidem na superfície do</p><p>talude.</p><p>- Canaletas longitudinais</p><p>MUROS DE ARRIMO</p><p>SISTEMAS DE DRENAGEM</p><p> Drenagem Superficial</p><p>Captam e conduzem as águas que incidem na superfície do</p><p>talude.</p><p>- Caixa de passagem</p><p>MUROS DE ARRIMO</p><p>SISTEMAS DE DRENAGEM</p><p> Drenagem Subsuperficial</p><p>Controla as magnitudes de pressões de água.</p><p>MUROS DE ARRIMO</p><p>EXECUÇÃO – PRÁTICA</p><p>1. Limpar e nivelar o local;</p><p>2. Analisar o espaço à montante (tardoz) do muro;</p><p>MUROS DE ARRIMO</p><p>EXECUÇÃO – PRÁTICA</p><p>3. Fundação: brocas de mão armada 3x3/8” (10 mm) com</p><p>boa profundidade (cerca de 2 m); duas brocas por</p><p>contraforte.</p><p>4. Transpassar a ferragem das brocas (arranques) pelo</p><p>menos 0,8 m;</p><p>5. Brocas a cada 2 m (dividir o espaço).</p><p>MUROS DE ARRIMO</p><p>EXECUÇÃO – PRÁTICA</p><p>6. Executar a escavação (vigas baldrames e contrafortes)</p><p>MUROS DE ARRIMO</p><p>EXECUÇÃO – PRÁTICA</p><p>7. Executar a concretagem das brocas e do pé dos</p><p>contrafortes.</p><p>MUROS DE ARRIMO</p><p>EXECUÇÃO – PRÁTICA</p><p>8. Armação das vigas baldrame in loco (20x30) ></p><p>ferragem depende do peso próprio da viga + altura de</p><p>alvenaria sobre a viga.</p><p>9. Concretagem da viga (amarrar nos contrafortes);</p><p>10. Início do assentamento da alvenaria (blocos de</p><p>concreto) 19x19x39;</p><p>11. Preencher os vazios com concreto;</p><p>12. Entre cada fiada passar dois vergalhões de 1/4” em</p><p>toda a extensão do muro.</p><p>MUROS DE ARRIMO</p><p>EXECUÇÃO – PRÁTICA</p><p>MUROS DE ARRIMO</p><p>EXECUÇÃO – PRÁTICA</p><p>13. Ferragem dos contrafortes: 3 vergalhões de ½” em ambas as</p><p>faces + vergalhões de 5/16” a cd 10 cm em cada lateral</p><p>14. Estribos: 1/4” c/ 15 cm</p><p>15. Base dos contrafortes > 20 x 70cm</p><p>16. Concretar os contrafortes por etapa. Tubulação de drenagem</p><p>(??)</p><p>17. Aterrar e compactar a terra que fica a tardoz do muro a medida</p><p>que o muro é “levantado”.</p><p>18. Concretar laje intermediária (80 cm larg.) bitola 1/4”</p><p>19. Continua assentamento de alvenaria</p><p>MUROS DE ARRIMO</p><p>EXECUÇÃO – PRÁTICA</p><p>MUROS DE ARRIMO</p><p>EXECUÇÃO – PRÁTICA</p><p>MUROS DE ARRIMO</p><p>EXECUÇÃO – PRÁTICA</p><p>MUROS DE ARRIMO</p><p>EXECUÇÃO – PRÁTICA</p><p>MUROS DE ARRIMO</p><p>EXECUÇÃO – PRÁTICA</p><p>MUROS DE ARRIMO</p><p>EXECUÇÃO – PRÁTICA</p><p>20. Concretagem da segunda parte dos contrafortes</p><p>21. Aterro e compactação</p><p>22. Execução da segunda laje</p><p>23. Etapa final de alvenaria e concretagem dos</p><p>contrafortes</p><p>24. Execução de canaleta no topo com caída para a</p><p>tubulação de drenagem</p><p>25. Execução do sistema drenante a tardoz do muro !!!!!!!</p><p>MUROS DE ARRIMO</p><p>EXECUÇÃO – PRÁTICA</p><p>MUROS DE ARRIMO</p><p>EXECUÇÃO – PRÁTICA</p><p>MUROS DE ARRIMO</p><p>EXECUÇÃO – PRÁTICA</p><p>ESTABILIDADE DE MUROS DE ARRIMO</p>
