Eletrônica Analógica
Prof. Eng. Viviana R. Zurro MSc.


1


Atividade Prática

Gabriel Ranieri Onofre - RU 4148972

PROCEDIMENTOS EXPERIMENTAIS
EXPERIÊNCIA 1: Ceifador em dois níveis
Circuitos ceifadores (também conhecidos como limitadores de tensão,
seletores de amplitude ou cortadores) são aqueles que ceifam parte do sinal aplicado
em suas entradas. Os principais circuitos ceifadores são aqueles que utilizam díodos,
resistores e baterias. Um ceifador de sinal elimina parte de uma onda e passa
somente o sinal que ocorre acima ou abaixo de um determinado nível de tensão ou
de corrente (INSTITUTO DE FÍSICA, [s.d.]).
 Para a montagem do circuito experimental foi utilizado os seguintes materiais:
• Protobord
• Transformador
• Osciloscópio
• 2 Diodos 1N400X
• Resistor de 10kΩ
• Fonte de Alimentação
• Cabos para conexões
Seguindo o diagrama elétrico abaixo, foi montado o circuito ceifador em dois níveis.

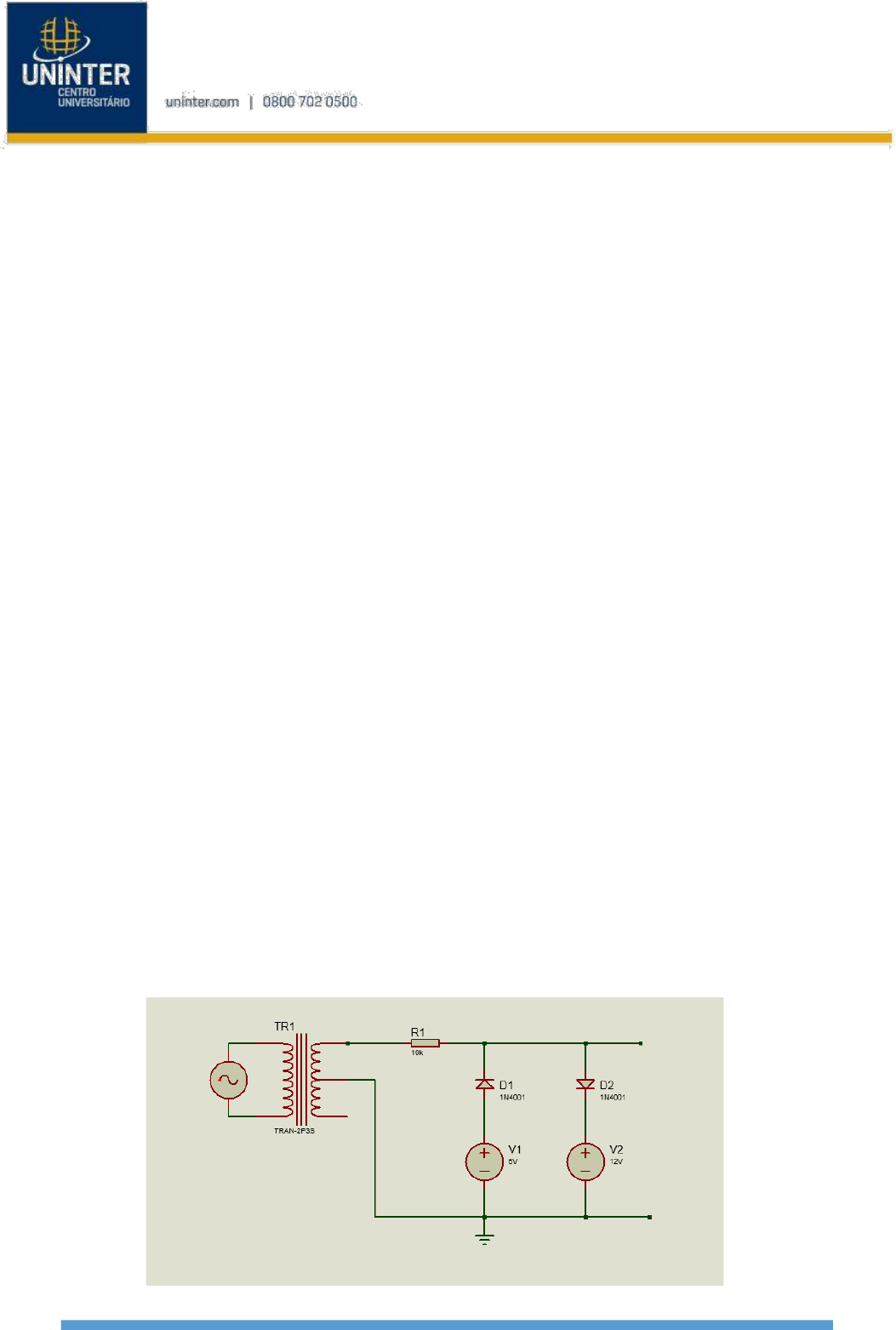

Figura 01: Diagrama elétrico circuito ceifador
Eletrônica Analógica
Prof. Eng. Viviana R. Zurro MSc.


2


Após a montagem do circuito na protobord e o mesmo já energizado, foi
utilizado o osciloscópio para ver o funcionamento do circuito com os diodos e observar
os sinais de entrada e saída.


Figura 02: Montagem do circuito ceifador


Figura 03: Utilização do osciloscópio
Eletrônica Analógica
Prof. Eng. Viviana R. Zurro MSc.


3


 Com o osciloscópio já calibrado e as pontas de provas posicionadas na
entrada e saída do circuito, obtivemos o resultado da imagem abaixo.



Figura 04: Imagem do osciloscópio

Na tela do osciloscópio é possível ver a tensão de pico a pico (Vpp) da entrada e
saída do circuito, e suas respetivas frequências e formas de ondas. Com os cursores
também é possível fazer a leitura das tensões 𝒗𝒊 [𝑽] e 𝒗𝒐 [𝑽] em um determinado
período de tempo.
 Nas tabelas 01 e 02 podemos ver os resultados obtidos através do
osciloscópio.

Tabela 01 – Sinais de entrada e saída de um ceifador em dois níveis
Parâmetro 𝒗𝒊 [𝑽] 𝒗𝒐 [𝑽]
Tensão pico a
pico [V]
46,6 9,49
Frequência [Hz] 60 60



Eletrônica Analógica
Prof. Eng. Viviana R. Zurro MSc.


4


Tabela 02 – Curva de transferência de um ceifador em dois níveis

𝒗𝒊 [𝑽] 𝒗𝒐 [𝑽]
-20,2 4,2
-16,2 4,2
-14,2 4,2
-10,2 4,2
-6,2 4,2
-2,2 4,2
2,2 4,2
4,2 4,2
8,2 8,2
10,2 10,2
12,2 12,2
16,2 12,2
18,2 12,2
20,2 12,2

Com a tabela 02 preenchida podemos fazer o gráfico da curva de transferência
deste circuito.






















0
2
4
6
8
10
12
14
-25 -20 -15 -10 -5 0 5 10 15 20 25
𝒗
𝒐
[𝑽
]
𝒗𝒊 [𝑽]
Curva de transferência
Eletrônica Analógica
Prof. Eng. Viviana R. Zurro MSc.


5


 Nesse experimento o circuito montado tem a função de limitar a corrente
alternada da entrada, e transmitir apenas uma faixa deste sinal. Esta faixa de
limitação é determinada pelos valores das fontes de V1 05v V2 e 12v.
• Quando a tensão de entrada for inferior a 05v, o díodo D1 estará polarizado
diretamente (funcionando como uma chave fechada) e o díodo D2 estará
polarizado inversamente (funcionando como chave aberta), assim o valor de
saída será igual ao da fonte V1.
• Quando a tenção de entrada for superior a 12v, o díodo D1 estará polarizado
inversamente (funcionando como chave aberta) e o díodo D2 estará
polarizado diretamente (funcionando como uma chave fechada), assim o
valor de saída será igual ao da fonte V2.
• Quando a tensão de entrada for maior que 05v e menor que 12v, o díodo D1
e D2 estarão polarizados inversamente (funcionando como chave aberta) e o
valor da tensão de saída será igual ao da entrada.
 Na teoriza utilizamos díodos ideais, que entram em condução com qualquer
valor positivo maior que zero aplicado diretamente sobre ele. Porem, no díodo real
a tensão direta terá que ser superior à tensão da barreira de potencial. Em operação
normal, a tensão por um díodo de silício em polarização direta é algo entre 0,6v e
0,75v.
Por esse motivo os valores teóricos são diferentes dos valores obtidos na prática,
outro fator a ser considerado é a escala de tensão do osciloscópio.
 Entendendo o funcionamento do circuito vimos que todos o valores de tensão
inferiores a 05v e superiores a 12v serão cortados, determinando uma faixa de
operação para o circuito, justificando o sinal de saída que vimos em azul na imagem
04.







Eletrônica Analógica
Prof. Eng. Viviana R. Zurro MSc.


6


EXPERIÊNCIA 2: Amplificador transistorizado
 Amplificadores transistorizados, são sistemas que utilizam transístores e
outros dispositivos não ativos para obter na sua saída um sinal similar e amplificado
de um sinal aplicado a sua entrada. Algumas de suas maioríssimas aplicações são
em sistemas de áudio frequência, mp3, receptores de rádio, sistemas de
comunicação, etc. Uma curiosidade interessante é que hoje amplificadores
transistorizados podem ser construídos com transístores bipolares ou MOSFETs ou
ainda circuitos integrados (INFOESCOLA, [s.d.]).
 Para entender o funcionamento dos amplificadores transistorizados foi
realizado um experimento prático. Para montagem do circuito foi utilizado os
seguintes componentes:
• Protoboard
• Gerador de funções
• Osciloscópio
• Fonte de alimentação
• Transístor BC337
• Capacitor de 10µF
• Resistores calculados no projeto
Foi utlizado o diagrama elétrico da figura 05 para realização da montagem do
circuito.



Eletrônica Analógica
Prof. Eng. Viviana R. Zurro MSc.


7



Figura 05: Diagrama elétrico circuito amplificador transistorizado

 Antes de realizar a montagem do circuito na protobord foi necessário calcular
os valores dos resistores R1 e RC que não foram fornecidos no enunciado do
experimento.
Para calcular os valores que precisamos devemos primeiro extrair do enunciado
todos as informações possíveis para realização dos cálculos. Temos as seguintes
informações:
𝛽 = 250, 𝑉𝐵𝐸 = 0,7𝑉, 𝑉𝐶𝐸 = 𝑉𝑐𝑐
2⁄ , 𝑅𝐸 = 1𝑘Ω, e 𝑅2 = 10𝑘Ω.
O circuito utilizará uma fonte de alimentação Vcc = 15 e terá um ganho Av = -4
(Amplificador inversor).

De posse desses dados já é possível calculamos os valores dos parâmetros
restantes.



Eletrônica Analógica
Prof. Eng. Viviana R. Zurro MSc.


8



𝑉𝑐𝑒 = 𝑉𝑐𝑐
2 ⁄ ⟶ 𝑉𝑐𝑒 = 15𝑉
2⁄ ⟶ 𝑉𝑐𝑒 = 7,5𝑉

𝐴𝑣 = − 𝑅𝑐
𝑅𝑒 ⁄ ⟶ −4 = − 𝑅𝑐
1𝑘Ω ⁄ ⟶ 𝑅𝑐 = 4𝑘Ω
Considerando 𝐼𝑒 ≅ 𝐼𝑐
𝐼𝑐 = 𝑉𝑐𝑐 − 𝑉𝑐𝑒
𝑅𝑐 + 𝑅𝑒 ⁄ ⟶ 𝐼𝑐 = 15𝑉 − 7,5𝑉
3,9𝑘Ω + 1𝑘Ω ⁄ 𝐼𝑐 = 1,530𝑚𝐴

𝐼𝑏 = 𝐼𝑐
𝛽 ⁄ ⟶ 𝐼𝑏 = 1,530𝑚𝐴
250 ⁄ ⟶ 𝐼𝑏 = 6,120µ𝐴

𝑉𝑒 = 𝑅𝑒 ∙ 𝐼𝑒 ⟶ 𝑉𝑒 = 1𝑘Ω ∙ 1,530𝑚𝐴 ⟶ 𝑉𝑒 = 1,53𝑉

𝑉𝑏 = 𝑉𝑏𝑒 + 𝐼𝑐 ∙ 𝑅𝑒 ⟶ 𝑉𝑏 = 0,7𝑉 + 1,530𝑚𝐴 ∙ 1𝑘Ω ⟶ 𝑉𝑏 = 2,23𝑉

𝐼2 = 𝑉𝑏
𝑅2 ⁄ ⟶ 𝐼𝑏 = 2,23𝑉
10𝑘Ω ⁄ ⟶ 𝐼𝑏 = 223µ𝐴

𝐼1 = 𝐼2 + 𝐼𝑏 ⟶ 𝐼1 = 223µ𝐴 + 6,120µ𝐴 ⟶ 𝐼2 = 229,12µ𝐴

𝑅1 = 𝑉𝑐𝑐 − 𝑉𝑏
𝐼1 ⁄ ⟶ 𝐼𝑐 = 15𝑉 − 2,23𝑉
229,12µ𝐴 ⁄ ⟶ 𝑅1 = 55,734𝑘Ω

Usaremos então os valores de resistores comerciais mais próximos dos valores encontrados
nos cálculos acima.
• 𝑅1 = 55,734𝑘Ω → 𝑅1 = 56𝑘Ω
• 𝑅1 = 4𝑘Ω → 𝑅1 = 3,9𝑘Ω
 Com todos os componentes já definidos podemos fazer a montagem do
circuito de acordo com o diagrama da figura 05.



Eletrônica Analógica
Prof. Eng. Viviana R. Zurro MSc.


9




Figura 06: Circuito amplificador transistorizado

 Com o circuito montado e energizado, podemos iniciar as medições e verificar
se o transístor está em ponto de operação.

















Figura 07: Corrente nocoletor do transístor


Eletrônica Analógica
Prof. Eng. Viviana R. Zurro MSc.


10






















Figura 08: Corrente na base do transístor

Na tabela abaixo podemos ver os valores do ponto de operação do transístor
medidos na prática:

Tabela 03 – Ponto de operação do transistor
𝑽𝑪𝑬 𝑽𝑩𝑬 𝑰𝑪 𝑰𝑩
7,56V 0,626V 1,55mA 3,8µA



 O ganho de tensão é calculado pela divisão da tensão de pico na saída pela
tensão de pico na entrada.

𝐴𝑉 = 𝑉𝑖
𝑉𝑜 ⁄ ⟶ 𝐴𝑣 = −9,7
3⁄ ⟶ 𝐴𝑉 = −3,23


Tabela 04 – Ganho de tensão do amplificador transistorizado
𝑨𝑽 calculado 𝑨𝑽 medido
-3,9 -3,23



Eletrônica Analógica
Prof. Eng. Viviana R. Zurro MSc.


11


Na tabela 04 podemos ver como o amplificador se comporta fazendo a comparação
entre os valores calculados e os valores medidos. Podemos observar uma pequena
diferença, isso porque nos cálculos consideramos componentes com valores ideais
e na situação prática os componentes reais sofrem perdas e possuem variações,
os mesmos possuem valores de tolerância e podem provocar essas diferenças.



Figura 09: Utilização do osciloscópio no amplificador transistorizado


 Veremos nas imagens a seguir o circuito amplificador transistorizado
funcionando com frequência e formas de onda diferentes.
Podemos ver que estamos trabalhando com um circuito linear. Onde indiferente da
forma de onda e o valor de frequência, o ganho e o sinal de saída serão mantidos.
Segundo o fabricante do transístor BC337, a largura de banda de ganho é de até
100MHz.



Eletrônica Analógica
Prof. Eng. Viviana R. Zurro MSc.


12



Figura 10: Onda Triangular com frequência de 1KHz


Figura 11: Onda Triangular com frequência de 5KHz

Eletrônica Analógica
Prof. Eng. Viviana R. Zurro MSc.


13



Figura 12: Onda Quadrada com frequência de 1KHz


Figura 13: Onda Triangular com frequência de 5KHz

Eletrônica Analógica
Prof. Eng. Viviana R. Zurro MSc.


14


 Em seguida vamos ver oque acontece com um circuito amplificador quando
o sinal de entrada é muito grande.



Figura 14: Amplificador com sinal de entrada muito grande

 Vemos que aumentando o sinal de entrada do circuito o sinal de saída foi
cortado. Se fossemos considerar o ganho medido na prática de −3,23 teríamos na
saída aproximadamente 16v. Mas, por que isso não acontece?
Pois o circuito ficou saturado, ele utiliza a fonte Vcc para amplificar o valor do sinal
e como temos o valor de Vcc igual a 15v, a fonte não é suficiente para amplificar o
valor do sinal de entrada pois ele ultrapassa a fonte de alimentação do circuito.

Saturação - a tensão de saída é limitada a um valor de pico levemente menor do
que o valor da tensão de alimentação. Taxa de renovação - a taxa de mudança da
tensão de saída é limitada (geralmente pela compensação interna utilizada).






Eletrônica Analógica
Prof. Eng. Viviana R. Zurro MSc.


15


EXPERIÊNCIA 3: Amplificador Operacional
 Também conhecido como amp-op, o amplificador operacional é um
componente eletrônico capaz de amplificar sinais e realizar operações matemáticas,
como por exemplo soma, subtração, multiplicação, derivação e integração.
Também conhecido como amp-op, o amplificador operacional é um componente
eletrônico capaz de amplificar sinais e realizar operações matemáticas, como por
exemplo soma, subtração, multiplicação, derivação e integração (MANUAL DA
ELETRONICA, [s.d.]).

 Neste experimento foi utilizado os seguintes componentes:
• Protobord
• Gerador de funções
• Osciloscopio
• Fontes de alimentação
• Resistores calculados no projeto
• Amplificador operacional UA741 (substituído pelo LM358P)

O amplificador operacional UA741 foi substituído pelo LM358P. O amplificador
LM358P possui dois canais de amplificação, então devemos ter cuidado com os
pinos de entrada e saída pois serão diferentes do fornecido no circuito original. Na
imagem 13 podemos ver a diferença entre eles.


Figura 15: CI amplificador operacional


Eletrônica Analógica
Prof. Eng. Viviana R. Zurro MSc.


16


Considerando as mudanças dos pinos temos os seguintes diagramas para a
montagens dos circuitos invrsor e não inversor.


















Figura 16: Amplificador operacional inversor




















Figura 17: Amplificador operacional não inversor




Eletrônica Analógica
Prof. Eng. Viviana R. Zurro MSc.


17


 Antes de montarmos os cuircuitos, defemos calcularo os resistores para
determinar o ganho de cada um deles.
Para ambos os circuitos adotaremos o valor de R1 = 1KΩ, e a partir desse valor
usaremos a fórmula para calcular o R2.

Circuito Inversor
𝐴𝑣 = − 𝑅2
𝑅1⁄ → −4 = − 𝑅2
1⁄ → 𝐴𝑣 = 4
Adotaremos o valor comercial de 4,7kΩ

Circuito não inversor
𝐴𝑣 = 1 + 𝑅2
𝑅1⁄ → 3 = 1 + 𝑅2
1⁄ → 𝐴𝑣 = 2
Adotaremos o valor comercial de 2,2kΩ

 Com os resistores já calculados podemos realizar a montagem dos circuitos
e os testes do experimento para ver seu funcionamento.



Figura 18: Circuito Amplificador operacional inversor


Eletrônica Analógica
Prof. Eng. Viviana R. Zurro MSc.


18




Figura 19: Circuito Amplificador operacional não inversor


Como o auxílio do osciloscópio podemos ver o funcionamento dos circuitos e o
ganho na saída de cada um deles.

Inversor: 𝐴𝑣 = 𝑉𝑜
𝑉𝑖⁄ → 𝐴𝑣 = 10,2
2,41⁄ → 𝐴𝑣 = 4,23

Não Inversor: 𝐴𝑣 = 𝑉𝑜
𝑉𝑖⁄ → 𝐴𝑣 = 8,06
2,53⁄ → 𝐴𝑣 = 3,18



Tabela 04 – Ganho de tensão dos amplificadores operacionais








Inversor Não inversor
𝑨𝑽
calculado
𝑨𝑽 medido
𝑨𝑽
calculado
𝑨𝑽 medido
4,7 4,23 3,2 3,18
Eletrônica Analógica
Prof. Eng. Viviana R. Zurro MSc.


19


 Podemos observar que no amplificador operacional não inversor, os valores
calculados e medido são quase iguais. Isso não ocorre no amplificador inversor,
onde temos uma diferença maior entre os valores.
Isso ocorre, pois temos tolerância nos componentes eletrónicos e existem perdas no
circuito físico. Vimos o mesmo acontecer no amplificador transistorizado.
 Nas imagens abaixo veremos se acontece alguma alteração no circuito
mudando as formas de onda, e os valores de frequência na entrada.



Figura 20: Onda senoidal 5KHz





Eletrônica Analógica
Prof. Eng. Viviana R. Zurro MSc.


20




Figura 21: Onda senoidal 30KHz



Figura 22: Onda quadrada 5KHz


Eletrônica Analógica
Prof. Eng. Viviana R. Zurro MSc.


21



Figura 23: Onda quadrada 30KHz



Figura 24: Onda triangular 30KHz



Eletrônica Analógica
Prof. Eng. Viviana R. Zurro MSc.


22


 Vemos que alterando a formato de onda as tensões podem sofrer uma
pequena variação, mas não alterando muito o valor de ganho da saída. Em altas
frequências observamos que o formato de onda pode sofre mudanças na saída.
Os amplificadores operacionais são desenvolvidos para trabalhar em altas
frequências, então mesmo com essas alterações no circuito podemos ver que ele
consegue manter seu valor de ganho.
 Agora veremos o que acontece no circuito se aumentamos muito o sinal de
entrada.



Figura 25: Corte do sinal de saída

 Aumentando o sinal de saída apenas em 3x, já podemos ver o que acontece
no circuito quando o sinal de entrada é grande. O amplificador inversor por ter um
ganho maior, terá na saída um corte maior. Já no amplificador não inversor, como o
valor do ganho se aproxima do valor da fonte, apenas uma pequena parte do sinal
desaída foi cortado.
Isso ocorre, pois, o valor do ganho ultrapassa o valor da fonte de alimentação.
Quando isso ocorre falamos que o circuito está saturado. Devemos levar em
consideração que parte do valor da fonte de alimentação também é utilizada pelo
circuito.
Eletrônica Analógica
Prof. Eng. Viviana R. Zurro MSc.


23


Referências bibliográficas

Amplificador operacional, o que é? Funcionamento e aplicações!. Manual da
Eletrônica, [s.d.]. Disponível em:
https://www.manualdaeletronica.com.br/amplificador-operacional-o-que-e-
funcionamento-aplicacoes/. Acesso em: 02 de mai. de 2024.

Amplificador. Info Escola, [s.d.]. Disponível em:
https://www.infoescola.com/eletronica/amplificador/#:~:text=Como%20o%20pr%C3
%B3prio%20nome%20diz,sinal%20aplicado%20a%20sua%20entrada.. Acesso
em: 01 de mai. de 2024.

Circuitos ceifadores. Instituto de Física, [s.d.]. Disponível em:
https://www.if.ufrj.br/~toni/analogica6.pdf. Acesso em: 01 de mai. de 2024.
