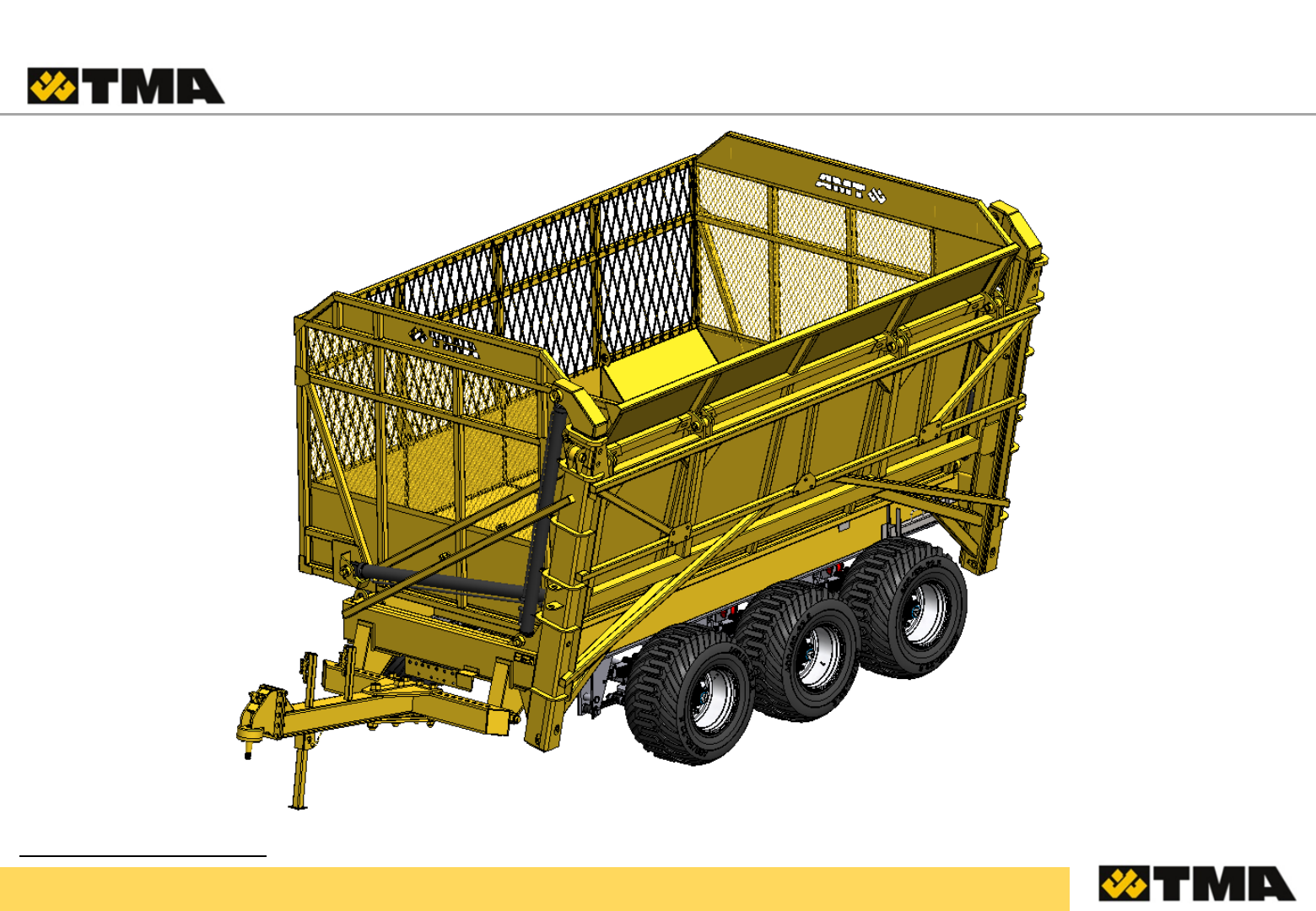

Manual do Usuário – Carreta Transbordo VTX-14.000
Manual Técnico e Peças
VTX14000MODJUN2017REV0
Carreta Transbordo VTX-14.000
Manual Técnico e Peças 2
3 – Apresentação

4 – Identificação do equipamento

5 – Informações técnicas

6 – Características técnicas

7 – Instruções

8 – Atenção

9 – Instrução operacional

10 – Adesivos

11 – Segurança

12 – Recomendações

13 – Manutenção

14 – Manutenção pneus

15 – Cuidados com equipamento

16 – Manutenção lubrificação

17 – Manutenção preventiva

18 – Manutenção preventiva suspensão

19 – Termo de garantia

20 – Dimensões do equipamento

21 – Conjunto geral

22 - Elevador
23 – Cabeçalho regulável

24 – cabeçalho fixo

25 – Engate pino bola

26 – Suspensão Tridem

27 – Lista – suspensão Tridem

28 – Suspensão

29 – Suspensão lista

30 – Suportes da suspensão

31 – Balanças da suspensão

32 – Braço regulável

33 – Braço fixo

34 – Eixo esterçante

35 – Eixo esterçante lista

36 – Eixo fixo

37 – Cubo de roda eixo fixo

38 – Cubo de roda eixo fixo lista

39 – Cubo de roda eixo esterçante

40 – Cubo de roda eixo esterçante lista

41 – Conjunto freio
Índice
42 – Conjunto freio lista

43 – Feixe de mola 6 laminas

44 – Feixe de mola 5 laminas

45 – Circuito hidráulico

46 – Esquema pneumático

47 – Esquema pneumático lista

48 – Certificado de entrega técnica
Carreta Transbordo VTX-14.000
Manual Técnico e Peças
Apresentação
3

Você acaba de adquirir um equipamento com a qualidade TMA Máquinas.

Localização da empresa:

Cidade: Ribeirão Preto - SP
Bairro: Parque Industrial Quito Junqueira
Av. Thomaz Alberto Whately Nº 3100 CEP: 14075-380

 Telefone de Contato
 (55) 16 3969 4933

e-mail: assistencia@tmamaquinas.com.br


Site: www.tmamaquinas.com.br
mailto:contato@tmamaquinas.com.br
mailto:contato@tmamaquinas.com.br
mailto:contato@tmamaquinas.com.br
http://www.tmamaquinas.com.br/
Carreta Transbordo VTX-14.000
Manual Técnico e Peças
Identificando o Equipamento
4
1º Localize a plaqueta de identificação.

2º Verifique junto à documentação se os
números conferem.

É muito importante que o numero de série seja
preservado.
Carreta Transbordo VTX-14.000
Manual Técnico e Peças
Informações Técnicas
5
Modelo: VTX – 14000

Capacidade Volumétrica: 33m3

Capacidade de Carga: 14000kg

Bitola: 3000mm

Pneus Alta flutuação – 600/50 – 22,5”

Suspensão Tridem

Cabeçalho regulável e articulável

Tara aproximada: 10500kg

Estrutura analisada por cálculo estrutural e devidamente reforçada.

Trator recomendado : 180HP ou maior.

Carreta Transbordo VTX-14.000
Manual Técnico e Peças 6
C A R A C T E R Í S T I C A S T É C N I C A S :

 O transbordo de cana picada VTX-14000 foi desenvolvido para atender as mais severas condições de trabalho no transbordo de cana picada.
Com um projeto de construção simples, para facilitar a operação e a manutenção do equipamento e vigas estruturais dimensionadas para suportar
cargas estáticas e dinâmicas, apresenta alta robustez e tecnologia ,destacando-se junto aos demais transbordos disponíveis no mercado.

 D e s t a q u e s :

• Elevador de carga reforçado;
• Caixa de transbordamento com 4 articulações;
• Evita o pisoteio de soqueiras;
• Possibilidade de maximizar canteiros nas entrelinhas de cana-de-açúcar;
• Baixa compactação do solo;
• Pneus de alta flutuação;
• Robustez estrutural;
• Capacidade de carga nominal de 33 m³;
• Assistência técnica

 A TMA MÁQUINAS tecnologia em máquinas agrícolas Ltda., ou seu representante, faz a entrega técnica do equipamento, orientando o usuário
mas na eventualidade de quaisquer dúvidas, procure um de nossos revendedores autorizados ou entre em contato com nosso departamento de
Assistência Técnica, pois teremos o maior prazer em atendê-lo.

 É necessário ler atentamente este manual antes da utilização do equipamento, observando todos os aspectos de operação, manutenção e
segurança.

A TMA TECNOLOGIA EM MAQUINAS AGRICOLA Ltda.
sente-se orgulhosa pela sua confiança e agradece a preferência.
Carreta Transbordo VTX-14.000
Manual Técnico e Peças
Instruções Técnicas
7
Siga atentamente as informações contidas nesse manual

O procedimento operacional correto conserva o equipamento além de evitar danos
estruturais e acidentais, aumentando a vida útil do equipamento e a segurança do
operador.

É de extrema importância que este manual seja entregue ao operador do
equipamento para sua necessária leitura e compreensão.

Caso o equipamento seja operado incorretamente, causando danos, a GARANTIA
não será atendida.

Assim que receber o equipamento, certifique-se junto à entrega técnica, que o
equipamento esteja em ordem, sem avarias e seus documentos devidamente
preenchidos.

Caso possua alguma avaria, entre em contato imediatamente com a TMA máquinas.
Carreta Transbordo VTX-14.000
Manual Técnico e Peças
Advertência - Atenção
8
Atenção: Sempre que encontrar este símbolo, verifique com muita atenção as informações
contidas nele.
É de extrema importância que sejam obedecidas as orientações contidas neste manual.
Atenção: Somente opere o equipamento com pessoas que estejam devidamente treinadas e
habilitadas a realizarem as tarefas necessárias para o trabalho. É importante se familiarizar-se
com o Equipamento.
Antes de operar o equipamento faça sua manutenção preventiva.
Perigo: Jamais realizar manutenção com o equipamento em funcionamento. Certifique-se que
o trator esteja desligado.
Faça reparos com a caixa de carga em descanso e apoiada.
A negligencia operacional pode causar risco de morte.
Atenção: Ao transitar com o equipamento, tenha atenção com declives, evitando o capotamento.
Ao transitar em vias públicas é necessário observar e obedecer a legislação em vigor.
Jamais verifique vazamentos no circuito hidráulico com a mão, a alta pressão pode causar ferimentos graves.
Jamais transportar pessoas no equipamento. Não exceder o limite de capacidade de carga.
Carreta Transbordo VTX-14.000
Manual Técnico e Peças
Instrução operacional
9
Carreta Transbordo VTX-14.000
Manual Técnico e Peças 10


1- Perigo: Indica risco de esmagamento e danos físicos devido aos movimentos do equipamento.



2- Importante: Leia o manual de instrução antes de iniciar a operação do equipamento.



3- Atenção: Alivie a pressão antes de desconectar as mangueiras hidráulicas ou outros condutores.



4- Advertência: Mantenha distância de no mínimo 25 metros do equipamento quando este estiver em operação.



5- Painel dianteiro: Conexão do equipamento com o trator (parte frontal da máquina).



6- Painel traseiro: Conexão do equipamento com o trator (parte traseira da máquina).
Adesivos
Carreta Transbordo VTX-14.000
Manual Técnico e Peças 11
S e g u r a n ç a
A D V E R T Ê N C I A S :

A n t e s d e i n i c i a r o t r a b a l h o :

 Faça diariamente uma análise geral do equipamento conforme descrito neste manual;
 Familiarizar-se com todos os dispositivos e suas funções;
 Verificar o aperto das porcas de roda, parafusos, grampos da suspensão e a fixação do cabeçalho;
 Verificar a fixação da barra do trator para evitar que o transbordo se desengate da mesma;
 Verificar a interferência das mangueiras hidráulicas com a estrutura do equipamento.

D u r a n t e o t r a b a l h o :

 Não transportar pessoas no equipamento durante o trabalho e circulação;
 Não retirar nenhuma proteção com a máquina em funcionamento;
 Quando operar com o equipamento, não permitir que pessoas se mantenham próximas ou sobre o mesmo;
 Ao trabalhar em terrenos inclinados, proceder com cuidado procurando manter a estabilidade necessária;
 Conduzir o trator com velocidades compatíveis com a segurança, especialmente nos trabalhos em terrenos acidentados ou declives. Manter o trator
sempre engatado; Verificar se existe aquecimento no freio para evitar risco de incêndio.
 Manter a parte inferior da caixa de transbordo sem acúmulo de palhas para evitar que os tubos hidráulicos sofram danos.
 Não erguer o cesto com o trator em movimento, pode danificar os cilindros e a estrutura do equipamento. Faça o transbordamento com o trator
parado, e o recolha por completo para prosseguir com a operação.

A o t e r m i n a r o t r a b a l h o :

 Desengate as mangueiras hidráulicas e as enrole;
 Reparações, conservação, limpeza e eliminação de falhas de funcionamento, deverão ser feitas com o equipamento completamente
desengatado do trator;
 Ao fazer qualquer serviço na parte inferior da máquina, deve-se apoiá-la de forma adequada e desengatar o trator;
 Não utilizar roupas folgadas, pois podem enroscar no equipamento e ocasionar acidentes;
 Conferir o aperto de todos os parafusos da máquina periodicamente.
Carreta Transbordo VTX-14.000
Manual Técnico e Peças
Recomendações para Carregamento
12
 Nunca bascular a caixa do transbordo
sem antes elevar no mínimo 450 mm,
caso contrário haverá interferência da
caixa com o chassi.
 Nunca bascular a caixa do transbordo
carregada sem estar próxima a carroceria
do caminhão, pois haverá risco de
tombamento.
Mínimo
450mm
Carreta Transbordo VTX-14.000
Manual Técnico e Peças 13
D i a r i a m e n t e :

 Manter as colunas do elevador, chassi e tubos hidráulicos rígidos, livres de palhas e impurezas;

 Verificar a interferência de mangueiras hidráulicas com a estrutura do equipamento e possíveis vazamentos nos cilindros;

 Verificar a calibragem e as condições dos pneus.

A c a d a 1 0 h o r a s :

 Lubrificar rótula do pino de engate;
 Efetuar a calibragem dos pneus.

A c a d a 4 0 h o r a s :

 Lubrificar mancal de articulação da suspensão tandem;
 Verificar o nível do óleo hidráulico;
 Lubrificar as catracas do freio.
 Engraxar o elevador de carga

A c a d a 8 0 h o r a s :

 Drenar a água do reservatório de ar comprimido.
 Lubrificar as rótulas dos cilindros hidráulicos.

A c a d a 2 5 0 h o r a s :

 Verificar aperto de parafusos e porcas em geral;
 Verificar regulagem das lonas de freios.
Manutenção
Carreta Transbordo VTX-14.000
Manual Técnico e Peças
Calibragem dos Pneus:

 Seguir as recomendações do fabricante do pneu;

 Fazer a calibração sempre com os pneus frios, antes de iniciar a rodagem;
Uma vez por semana aferir a calibragem com manômetro.

OBS:

Nunca retire o ar dos pneus quentes, isto é, durante ou logo após a rodagem.

Verifique sempre se há fugas lentas de ar pela base ou núcleo da válvula. Coloque sempre tampas nas válvulas.

O pneu bem calibrado evita desgaste desnecessário e garante sua segurança e longevidade.

OBS:

Verificar diariamente os parafusos das rodas e principalmente do freio. Faça o reaperto
freqüentemente.

Manutenção
14
Velocidade de trabalho – 10 Km/h;
Pressão dos Pneus – 50 lbf/pol^2;
Carreta Transbordo VTX-14.000
Manual Técnico e Peças 15
C U I D A D O S C O M O E Q U I PA M E N T O :

 Atenção aos adesivos de graxa espalhados pelo equipamento, lubrifique nesses pontos conforme
necessário ou tabela da pagina 15.

C u i d a d o s d i á r i o s c o m a s m a n g u e i r a s h i d r á u l i c a s :


 Faça a identificação das mangueiras para facilitar a ligação dos engates;

 Evite que os engates das mangueiras hidráulicas tenham contato com impurezas;

 Sempre verifique se há interferência das mangueiras hidráulicas com a estrutura do equipamento;

 Proteja os engates com os tampões de borracha que sempre devem estar juntos das
mangueiras.

C u i d a d o s c o m a s r o l d a n a s e m a n c a i s d e g i r o :


 Verifique com freqüência o estado dos pinos, roldanas e mancais do elevador de carga, da
caçamba e do rodado e os lubrifique.

 Não trabalhe com o equipamento se as roldanas e/ou mancais estiverem presos, travados ou com folgas.
• Faça sua correta manutenção antes de colocar o equipamento em operação.
Carreta Transbordo VTX-14.000
Manual Técnico e Peças
Manutenção / Lubrificação
16
Observar atentamente os pontos de lubrificação indicados com adesivo ou onde existir pontos
com engraxadeira.

Tabela de Período
Itens Diário Semanal Mensal
Rótulas dos Cilindros x
Articulação da Caçamba x
Suspensão Tridem x
Roldanas x
 Atenção
Antes de iniciar a operação observe se realmente o equipamento foi engraxado corretamente.
GRAXA
Graxa Recomendada:
Graxa universal: A base de sabão – Lítio KP2K, conforme DIN 51502 e 51825;

Sistema hidráulico: Utilizar óleo 68.

Utilize sempre óleos e graxas de boa qualidade.
Carreta Transbordo VTX-14.000
Manual Técnico e Peças
Manutenção preventiva
17
Mantenha o tubo do elevador limpo e
sempre engraxado, desta forma ajuda a
evitar o desgaste por atrito.
Engraxe as roldanas diariamente ou
sempre que julgar necessário.
Mantenha engraxada as
rotulas dos cilindros.
Mantenha os pneus calibrados evitando o
desgastes precoce.
Verifique frequentemente os o aperto dos
parafusos de roda e freio.
Carreta Transbordo VTX-14.000
Manual Técnico e Peças
Manutenção preventiva suspensão
18
Pino de centro

Verifique sempre antes de operar o equipamento, se o pino de centro não se rompeu, pois
se caso tenha se rompido, faça a substituição imediata.
A não substituição pode causar danos.

Grampos de fixação dos feixes de mola

Reapertar as porcas após colocar carga no equipamento e repetir o reaperto nas 2
primeiras cargas. Realizar novos reapertos durante as 50hrs iniciais.
Após o reaperto das 50hrs, fazer a verificação diária e fazer o reaperto a cada 250hrs.
Atenção:
Ao operar os transbordo, proceda da forma correta com as manobras permitidas pelos
eixos esterçantes.

1º Acionar todos os cilindros dos eixos por completo, até o fim de curso para travamento
das rodas. Manobra de ré do transbordo.
2º Recolher a haste do cilindro por completo. Manobra avante.
3º Verifique o aperto da porca do cilindro frequentemente, e reaperte se necessário.

Atenção:

Nunca deixar a haste do cilindro em meio curso, pois devido aos impactos sofridos podem
causar danos ao cilindro.
Usar sempre os cilindros totalmente abertos, ou totalmente fechados.
Atenção:
Verifique semanalmente o reaperto dos parafusos, grampos e pinos da
suspensão, siga as instruções ao lado
Carreta Transbordo VTX-14.000
Manual Técnico e Peças 19
Te r m o s d e g a r a n t i a


A TMA TECNOLOGIA EM MÁQUINAS AGRICOLAS LTDA, garante o equipamento identificado neste manual, obrigando-se a reparar ou substituir as peças ou
componentes que, em serviço e em uso normal, segundo as recomendações técnicas que estão indicadas neste manual apresentarem DEFEITOS DE FABRICAÇÃO, OU DE
MATÉRIA-PRIMA, obedecendo as seguintes regras:

PRAZO DE GARANTIA
A “GARANTIA” é de 6 meses, a partir da data de emissão da nota fiscal de venda ao primeiro proprietário.
A critério do fabricante, o período de garantia poderá ser estendido desde que pactuado no momento da compra.

APLICAÇÃO DA GARANTIA
A garantia será concedida desde que todas as condições de utilização e manutenção sejam seguidas conforme descrito no manual de instruções e após constar à
aprovação da análise conclusiva feita pelo setor técnico de pós-venda TMA.
O CERTIFICADO DE GARANTIA deverá estar respeitando as cláusulas escritas no contrato de compra e as condições gerais de garantia indicadas.
A TMA não se responsabiliza por “lucros cessantes” ou “perdas e danos” advindos de problemas apresentados por seus produtos.

PERDA DO DIREITO DE GARANTIA
O produto não for utilizado para os fins a que se destina;
Utilização do equipamento em desacordo com as recomendações técnicas, erros de manobra, sobrecargas de trabalho ou acidentes;
Manutenção realizadapor pessoas ou entidades não autorizadas;
Utilização de peças e componentes não originais ou não fornecidas pela TMA ou revendas autorizadas.
Modificações, alterações ou transformações do equipamento ou de qualquer característica do projeto original;
Certificado de garantia em desacordo com as cláusulas do contrato.

ITENS EXCLUÍDOS DA GARANTIA
Defeitos e/ou desgastes decorrentes de acidentes, agentes da natureza, agentes químicos, aplicação inadequada;
Peças que apresentarem desgastes naturais pelo uso, salvo defeitos de fabricação, montagem ou de matéria prima;
Custo de transporte e peças substituídas, bem como deslocamento de técnico da TMA ou seu Revendedor.

OUTROS
Todos os equipamentos ou peças substituídas ao abrigo desta garantia serão de propriedade da TMA.
A garantia de equipamentos e peças substituídos extingue-se com o prazo de garantia do equipamento.
Eventuais atrasos na execução dos serviços não conferem direito ao proprietário à indenizações e nem a extensão do prazo de garantia.
Carreta Transbordo VTX-14.000
Manual Técnico e Peças
DIMENSÕES GERAIS
20
Carreta Transbordo VTX-14.000
Manual Técnico e Peças
Conjunto Geral
21
LISTA DE PEÇAS
POS. QTDE. CÓDIGO TÍTULO
1 1 PF012022 CHASSIS
2 1 PF002395 MONTAGEM DA CAÇAMBA
3 4 PP001212 CILINDRO HID. Ø4“ x 2000mm
4 2 PP000178 PINO Ø45 x 159mm
5 2 PP000160 PINO Ø45 x 175mm
6 2 PF001827 PINO Ø50 x 195mm
7 4 PF002343 PINO Ø45 x 215mm
8 2 PF002337 PINO Ø50 x 165mm
9 2 PF002342 PINO Ø50 x 148mm
10 2 PF003101 PINO Ø50 x 135mm
11 1 PF002344 PROTEÇÃO DA VÁLVULA
12 1 PP001128 VÁLVULA SOLENÓIDE
13 1 PP001130 CONECTOR ELÉTRICO
14 1 PF001418 PINO BOLA DO ENGATE
15 1 PP001124 PORCA AUTO TRAV 1.3/4" UNF BAIXA
16 1 PF001513 CABEÇALHO REGULAVEL VTX
17 1 PP000972 SUSPENSÃO TRIDEM
18 6 PP000037 PNEU 600/50-22.5
18 6 PP000035 RODA ARO 22.5
19 1 PF011993 ELEVADOR VTX-14000
20 4 PP000156 CONJUNTO ROLDANA Ø130 x 70mm
Carreta Transbordo VTX-14.000
Manual Técnico e Peças
Elevador de carga
22
LISTA DE MONTAGEM
POS. QTDE. CÓDIGO TÍTULO
1 1 PF011993 MONTAGEM DO ELEVADOR VTX14000
2 4 PP000156 CONJUNTO ROLDANA
3 8 PF000704 BUCHA DA ARTICULAÇÃO
4 2 PP000158 PINO Ø45 x 196mm
5 2 PP000159 PINO INF. DO ELEVADOR Ø45 x 135mm
6 6 PP000451 PARAF. SEXT. 3/8" UNC X 1.1/4"
Carreta Transbordo VTX-14.000
Manual Técnico e Peças
Cabeçalho regulável – PF001513
23
LISTA DE MONTAGEM
POS. QTDE. CÓDIGO TÍTULO
1 2 PF001580 PARAFUSO 2" UNC x 382mm
2 2 PP001264 PORCA AUTO TRAV 2" UNC
3 1 PF001587 ENGATE DO CABEÇALHO MODELO PINO BOLA
4 1 PF003976 PÉ DE APOIO DE ESTACIONAMENTO
5 2 PF001299 PINO DE TRAVA DO APOIO DE ESTACIONAMENTO
6 1 PF008240 CAMBÃO + TRAVESSA REGULAVEL VTX-21.000
Carreta Transbordo VTX-14.000
Manual Técnico e Peças
Cabeçalho fixo – PF003492
24
LISTA DE MONTAGEM
POS. QTDE. CÓDIGO TÍTULO
1 1 PF003491 CABEÇALHO FIXO, ARTICULÁVEL
2 1 PF001587 ENGATE DO CABEÇALHO
3 2 PF001580 PARAFUSO 2" UNC x 382mm
4 2 PP001264 PORCA AUTO TRAV 2" UNC
Carreta Transbordo VTX-14.000
Manual Técnico e Peças
Engate – PF001587
25
LISTA DE PEÇAS
POS. QTDE. CÓDIGO TÍTULO
1 1 PF001417 FLANGE DO ENGATE
2 1 PF001588 ENGATE DO PINO BOLA
3 1 PP000107 ALENITE RETO 1/8" BSP
4 6 PP000095 ARRUELA DE PRESSÃO 5/8"
5 6 PP000307 PARAF SEXT 5/8" X 2" UNC G5
6 1 PP000333 PORCA AUTO TRAV 3/4" UNC
7 1 PP000898 PARAF. CAB. SEXT. 3/4" UNC x 4.1/2"
8 10 PP000337 PORCA AUTO TRAV 1" UNC
9 10 PP000321 PARAF CAB SEXT 1" X 3" UNC G5
Carreta Transbordo VTX-14.000
Manual Técnico e Peças
Suspensão Tridem
26
1
2
2
3
4
6
5
Carreta Transbordo VTX-14.000
Manual Técnico e Peças
Lista de peças
27
LISTA DE PEÇAS
POS. QTDE. CÓDIGO TÍTULO
1 01 PP010357 EIXO ESTERÇANTE L3000 COMPLETO
2 02 PP010356 EIXO FIXO L3000 COMPLETO
3 02 PP004464 CUICA SPRING BRAKE 30x30
4 02 PP010358 CUICA SPRING BRAKE 30x30 COM ATUADOR
5 02 PP003530 TUBO 57x1945 DE TRAVAMENTO
6 01 PP003549 TUBO 57x1910 DE TRAVAMENTO
Carreta Transbordo VTX-14.000
Manual Técnico e Peças
Suspensão
28
1
1
3
4
5
6 7
8
11
12
2
9
10
Carreta Transbordo VTX-14.000
Manual Técnico e Peças
Suspensão lista
29
LISTA DE PEÇAS
POS. QTDE. CÓDIGO TÍTULO
1 12 PP010379 GRAMPO DE MOLA M22 x 1,5 H365 W102
2 04 PP010377 CONJUNTO SUPORTE DA BALANÇA
3 03 PP010360 BRAÇO AJUSTAVÉL L324-384
4 03 PP010361 BRAÇO FIXO L360
5 06 PP010362 APOIO DO GRAMPO LS100 S130-150
6 32 PP001146 PORCA SEXT M22x1,5
7 16 PP000427 ARRUELA LISA M22
8 04 PP004813 BALANÇA
9 02 PP004463 SUPORTE TRASEIRO
10 02 PP004460 SUPORTE DIANTEIRO
11 03 PP004181 FEIXE DE MOLA 6 LAMINAS
12 03 PP005878 FEIXE DE MOLA 5 LAMINAS
Carreta Transbordo VTX-14.000
Manual Técnico e Peças
Suportes da suspensão
30
Suporte traseiro PP004463 Suporte dianteiro PP004460
LISTA DE PEÇAS
POS. QTDE. CÓDIGO TÍTULO
1 01 PP004463 SUPORTE TRASEIRO COMPLETO
1 01 PP004460 SUPORTE DIANTEIRO COMPLETO
2 01 * PARAF M16 x 2,0 x 150mm 8.8
3 01 * TUBO ESPAÇADOR (9850181)
4 01 * PORCA SEXT. AUTO TRAV. M16 x 2,0 DIN 982
* Nota;
Os itens 2, 3 e 4 são vendidos somente
com os suportes.
Carreta Transbordo VTX-14.000
Manual Técnico e Peças
Kit desgaste balança
31
1
2
2
3
4
LISTA DE PEÇAS
POS. QTDE. CÓDIGO TÍTULO
1 1 PP010377 CONJUNTO DE SUPORTES DA BALANÇA
2 1 PP005573
PINO DA BALANÇA
NIPLE DO GRAXEIRO
GRAXEIRO M8x1,25
PORCA CASTELO M39x2,0 WR60 H29
CONTRA PINO 8x60
3 2 PP004551 KIT BUCHA DA BALANÇA
4 1 PP004813
BALANÇA
PARAF. SEXT. M16 x 2,0 x 160 8.8
PORCA SEXT. AUTO TRAVANTE M16 x 2,0 DIN 982
Carreta Transbordo VTX-14.000
Manual Técnico e Peças
Braços regulável completo – PP010360
32
Nota:
Os itens com * não são vendidos separados do braço.
O desenho explodido é apenas para orientação na manutenção.

Apenas a bucha de desgaste item ( 6 ) é peça de reposição e é vendida somente
em kit de 4 peças.
ITEM QTDE DESCRIÇÃO CÓDIGO
01 01 FUSO DE REGULAGEM M36X2 *
02 01 CABEÇA DA BIELA DIR. M36X2 *
03 01 CABEÇA DA BIELA ESQ. M36X2 *
04 04 PARAF. CAB. SEXT. M10 x 1,5 L055 8.8 *
05 04 PORCA SEXT. M10x1,5 *
06 04 KIT BUCHA DE DESGASTE ( 4 PEÇAS ) PP010384
07 04 ARRUELA M24 - Ø25 x Ø70 x 5 *
08 02 PARAF. CAB. SEXT. M24 x 2,0 L200 8.8 *
09 02 PORCA M24x2 *
Carreta Transbordo VTX-14.000
Manual Técnico e Peças
Braço fixo completo – PP010361
33
Nota:
Os itens com * não são vendidos separados do braço.
O desenho explodido é apenas para orientação na manutenção.

Apenas a bucha de desgaste item ( 2 ) é peça de reposição e é vendida somente
em kit de 4 peças.
ITEM QTDE. DESCRIÇÃO CÓDIGO
01 1 BRAÇO FIXO *
02 4 KIT BUCHA DE DESGASTE ( 4 peças ) PP010384
03 4 ARRUELA Ø25 x Ø70 x 5 *
04 2 PARAF. CAB. SEXT. M24 x 2,0 L200 8.8 *
05 2 PORCA M24 x 2,0 *
Carreta Transbordo VTX-14.000
Manual Técnico e Peças
Eixo esterçante
34
1
2
3
4
5
6
7 8
9
9
10
11 12
14 13
Carreta Transbordo VTX-14.000
Manual Técnico e Peças
Eixo esterçante - lista
35
LISTA DE PEÇAS
POS. QTDE. CÓDIGO TÍTULO
1 01 PP010385 EIXO DO EIXO ESTERÇANTE
2 01 PP010389 PONTA DE EIXO DIREITA
3 01 PP010388 PONTA DO EIXO ESQUERDA
4 01 PP004508 BARRA DE ESTERÇAMENTO
5 01 PP005882 TERMINAL M30 DIREITO
6 01 PP010386 TERMINAL M30 ESQUERDO
7 01 PP004502 CILINDRO HIDRÁULICO
8 01 PP005574 KIT REPARO DO CILINDRO PP004502
9
05
05
01
01
01
01
01
01
01
01
01
PP005779
KIT REPARO PIVOT
PARAF. SEXT M10 x 1,5 x 14mm
ARRUELA PRESSÃO M10
TAMPA COPO
ANEL TRAVA M48 x 2,0
PARAF ALLEN M10 x 1,5 x 30mm
ANEL ESPAÇADOR
APOIO DO ANEL
ANEL DE APOIO
ANEL DE VEDAÇÃO
JUNTA INFERIOR
EIXO PIVOT
10 02 PP005378 KIT BUCHAS PONTA DE EIXO
11 02 PP004517 PARAF. SEXT. M22 x 2,5 x 120mm 8.8
12 02 PP004472 PORCA AUTO TRAV. M22 x 2,5
13 02 PP004455 PARAF.SEXT. M20 x 2,5 x 100mm 8.8
14 02 PP004456 PORCA AUTO TRAV. M20 x 2,5
Item 9 vendido somente como KIT
Carreta Transbordo VTX-14.000
Manual Técnico e Peças
Eixo fixo
36
1
2
3
4
5
7 6
LISTA DE PEÇAS
POS. QTDE. CÓDIGO TÍTULO
1 01 PP010380 EIXO DO EIXO FIXO
2 02 PP010382 PATIM DE FREIO
3 02 PP010383 CUBO DE RODA
4 02 PP010381 EIXO DO FREIO
5 02 PP004852 CATRACA DE REGULAGEM
6 02 PP004854 ANEL TRAVA
7 02 PP004631 MOLA Ø3,5 L173
Carreta Transbordo VTX-14.000
Manual Técnico e Peças
Cubo de roda - lado Freio
37
Carreta Transbordo VTX-14.000
Manual Técnico e Peças 38
Cubo de roda - lado Freio
ITEM QTDE. DESCRIÇÃO CÓDIGO
01 1 PARAFUSO M08X1,25 L010 PP004518
02 1 CALOTA 125 ADR PP004501
03 2 COIFA ELÁSTICA P/ PORCA CASTELO M58 PP004492
04 1 PORCA CASTELO M58X1.50 CH80 H38 PP004505
05 1 ARRUELA DE SEGURANÇA M58 PP004506
06 1 ROLAMENTO ROLOS CONICO 33114 PP004542
07 1 SELO INTERNO 1092 PP004522
08 10 PORCA M22X1.50 CH32 PP004504
09 1 CUBO F10 22 120-140 280-335 PP004507
10 1 SELO INTERNO 1402 PP004523
11 1 ROMAMENTO ROLOS CONICO 33018 PP004541
12 1 RETENTOR INDUSTRIALE 092/140 PP004494
13 1 TAMBOR 406X120 F10 22 335-280 PP004526
14 10 PARAFUSO M22X1,50 L086 PP004525
Carreta Transbordo VTX-14.000
Manual Técnico e Peças
Cubo ponta de eixo esterçante
39
Carreta Transbordo VTX-14.000
Manual Técnico e Peças 40
Lista da ponta de eixo esterçante
ITEM QTDE. DESCRIÇÃO CÓDIGO
01 1 PARAFUSO M08X1,25 L010 PP004518
02 1 RETENTOR INDUSTRIAL 092/140 PP004494
03 2
 ROLAMENTO ROLOS CONICOS 33114 Ø70 X Ø120 X 37 PP004542
04 2
 ROLAMENTO ROLOS CÔNICOS 33018 Ø90 X Ø140 X 39 PP004541
05 2 SELO INTERNO 1092 PP004522
06 1 SELO INTERNO 1402 PP004523
07 1 CUBO F10 22 120-140 280-335 PP004507
08 1 CALOTA 125 ADR PP004501
09 2 PORCA M22X1.50 CH32 PP004504
11 2 PARAFUSO M22X1,50 C077 PP004503
12 2 PORCA CASTELO M58X1.50 CH80 H38 PP004505
13 2 COIFA ELÁSTICA P/ PORCA CASTELO M58 PP004492
14 4 ARRUELA DE SEGURANÇA M58 PP004506
Carreta Transbordo VTX-14.000
Manual Técnico e Peças
Conjunto Freio
41
Carreta Transbordo VTX-14.000
Manual Técnico e Peças 42
Lista de peças Freio
LISTA DE PEÇAS
POS. QTDE. CÓDIGO TÍTULO
1
1
PP010390
KIT PATINHO DE
FREIO
SAPATA FREIO COMP 406x120 TIPO 406E
1 BUCHA DE BRONZE D 38,5 / 40,5 L26
1 ANEL O’RING W2,62 x Ø37,77
1 GRAXEIRO M8 x 1,25
1 ABRAÇADEIRA Ø38
1 ANEL SEEGER D038 DIN471
1 COIFA PARA BRACO DE FREIO
1 ARRUELA M24
1 PORCA M24X1.50 DIN 934
2
4
PP010391
KIT LONA
LONA DE FREIO 406x120 BRAKE 412S
32 REBITE 8x15 PARA LONA
2 MOLA Ø4,5 x L162
3 1 PP010381 EIXO DO FREIO
4
1 PP004852 CATRACA DE REGULAGEM
1 PP004854 ANEL TRAVA
1 PP004631 MOLA Ø3,5 x L173
5 1 PP004526 TAMBOR DE FREIO
Carreta Transbordo VTX-14.000
Manual Técnico e Peças 43
LISTA DE PEÇAS
POS. QTDE. CÓDIGO TÍTULO
1 3 PP004564 LAMINAS DE MOLA POSIÇÃO 1
2 1 PP004567 LAMINAS DE MOLA POSIÇÃO 2
3 1 PP004568 LAMINA DE MOLA POSIÇÃO 3
4 1 PP004569 LAMINA DE MOLA POSIÇÃO 4
5 1 PP010296 KIT PINO DE CENTRO
6 2 PP010295 KIT ABRAÇADEIRA
Feixe de molas 6 laminas – PP004181
Carreta Transbordo VTX-14.000
Manual Técnico e Peças 44
LISTA DE PEÇAS
POS. QTDE. CÓDIGO TÍTULO
1 3 PP010291 LAMINAS DE MOLA POSIÇÃO 1
2 1 PP010292 LAMINAS DE MOLA POSIÇÃO 2
3 1 PP010293 LAMINA DE MOLA POSIÇÃO 3
4 1 PP010294 LAMINA DE MOLA POSIÇÃO 4
5 1 PP010296 KIT PINO DE CENTRO
6 2 PP010295 KIT ABRAÇADEIRA
Feixe de molas 5 laminas – PP005878
Carreta Transbordo VTX-14.000
Manual Técnico e Peças
Circuito hidráulico
45
LISTA DE PEÇAS
ITEM QTDE. CÓDIGO TÍTULO
1 2 PP001212 CILINDRO DE LEVANTE
2 2 PP001212 CILINDRO DE TOMBAMENTO
3 1 PP001128 VÁLVULA / SOLENÓIDE
4 1 PP001123 KIT DE TUBOS HIDRÁULICOS
5 1 PP005960 KIT REPARO CILINDRO PP001212
2
1
3
4
5
5
Carreta Transbordo VTX-14.000
Manual Técnico e Peças
Esquema pneumático
46
1
2
3
4
Carreta Transbordo VTX-14.000
Manual Técnico e Peças
Esquema pneumático - Lista
47
LISTA DE PEÇAS
ITEM QTDE. CÓDIGO TÍTULO
1 01 PP001103 Válvula distribuidora RE4
2 01 PP001102 Reservatorio de ar
3 01 PP001128 Válvula solenoide 3/2 vías 12v
4 04 PP001129 Válvula descarga rápida
Carreta Transbordo VTX-14.000
Manual Técnico e Peças 48
Certificado de entrega do equipamento e manual
Equipamento: Ano: / / Nº Serie: Nº NF. Via do entregador

Estado: Cidade: Propriedade da entrega: Data da entrega: / /

Entrega técnica: sim não – Responsável pela entrega - Nome: RG:

Responsável pelo recebimento - Nome: RG:

Anotações gerais:



Recorte - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Equipamento: Ano: / / Nº Serie: Nº NF. Via do Proprietário

Estado: Cidade: Propriedade da entrega: Data da entrega: / /

Entrega técnica: sim não – Responsável pela entrega - Nome: RG:

Responsável pelo recebimento - Nome: RG:

Anotações gerais:
