(AV1) 9 PONTOS.
Este trabalho deverá ser entregue em DWG (versão 2023 ou inferior)

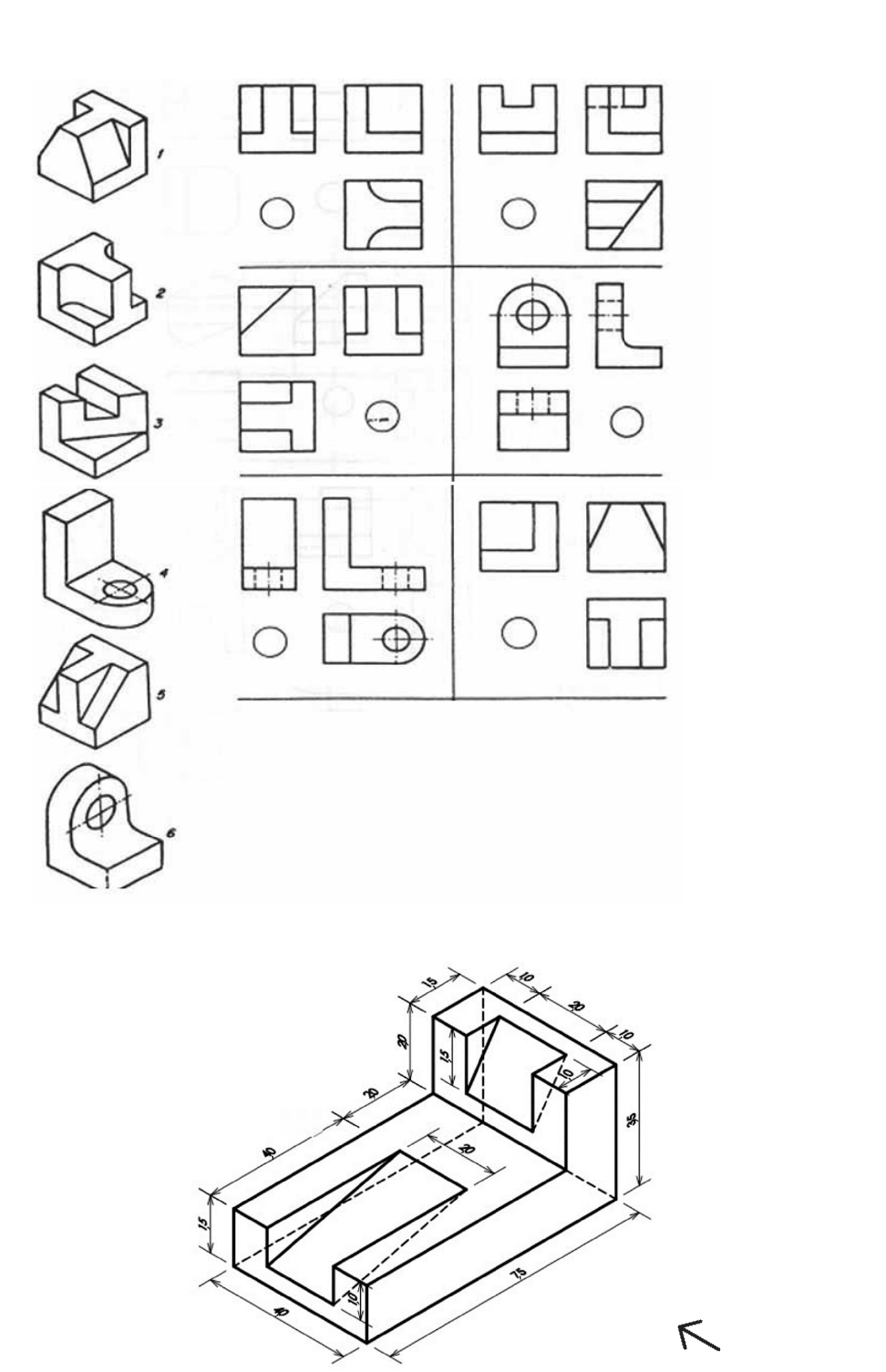

1. (1,2 pontos) Assinale os números correspondentes


2. (2,8 pontos) Observando a figura isométrica a seguir, faça as multivista (VF, VS e VLE) com todas
as regras necessárias. A seta indica a Vista Frontal. Considere as medidas em metros.

3. (2,5 pontos) Observando as multivistas a seguir, faça a perspectiva isométrica (apresentando as
linhas ocultas). Considere as medidas em metros.





4. (2,5 pontos) Observando a imagem a seguir, faça uma perspectiva cavaleira (com linhas
ocultas e sem cotas de dimensão) sabendo-se que o ângulo das fugitivas é de 45° e o
coeficiente de redução é de ½. Considerar a vista lateral esquerda como a principal. As
medidas estão em metros.



Vista frontal
