Lista de Exercícios: Percolação d’água nos solos

Prof: Juliana Azoia Lukiantchuki

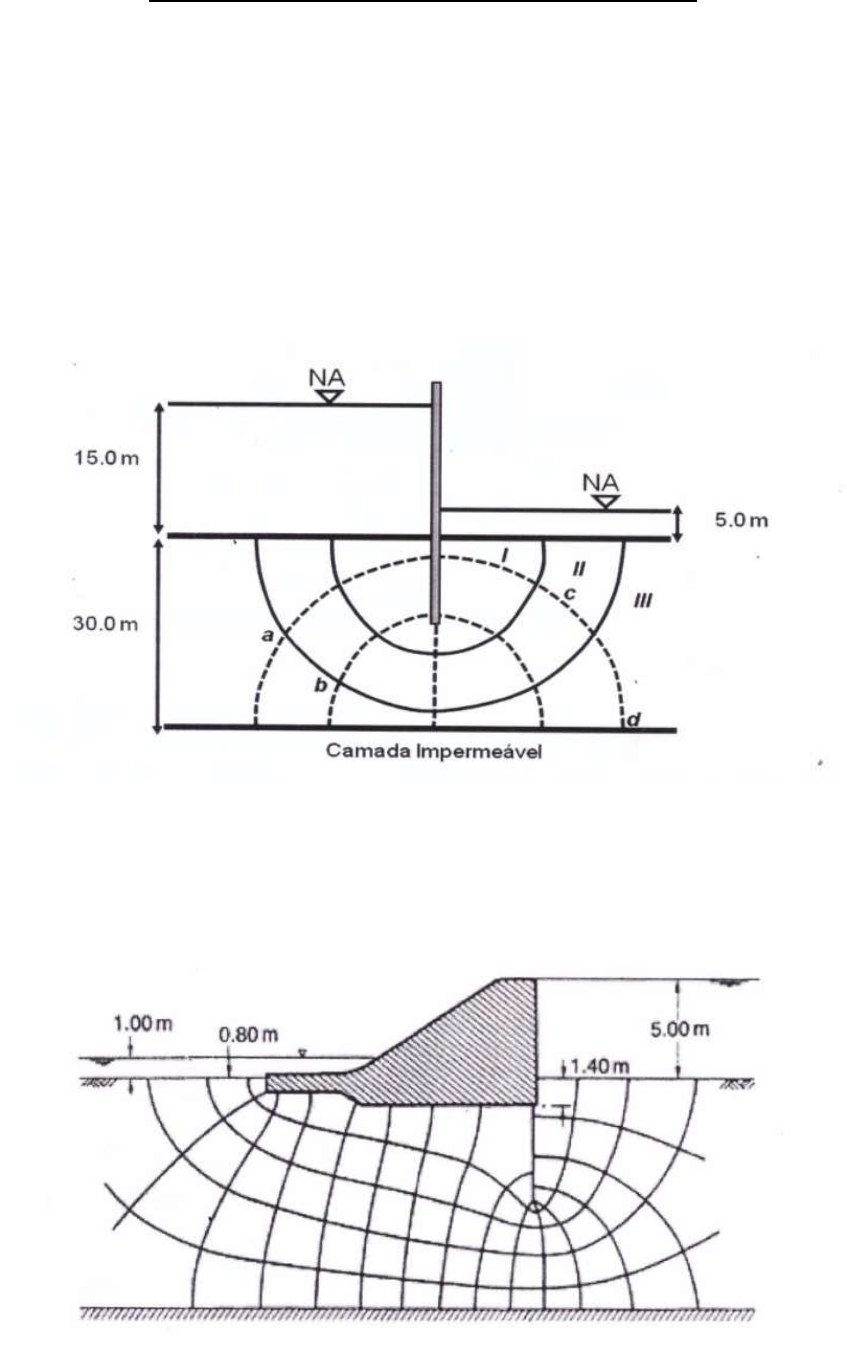

1) A Figura a seguir mostra uma rede de fluxo em torno de uma cortina estaca-prancha em
uma camada de solo permeável. Considerando-se kx=kz=k= 510-3 cm/s, determine:
a) A altura (acima da superfície do solo) alcançada pela água, medida por piezômetros
posicionados nos pontos a, b, c e d;
b) A vazão por unidade de comprimento através do canal de fluxo II (perpendicular à seção
mostrada); e
c) A vazão total através da camada permeável por unidade de comprimento.

2) A Figura a seguir apresenta a seção transversal de uma barragem. Determine a vazão total
diária que percola pelo terreno da fundação. Elabore um diagrama da distribuição de
subpressão na base da barragem.
Adotar o coeficiente de permeabilidade do solo igual a 3.510-5 cm/s

3) Calcular a vazão que percola sob a fundação das duas barragens representadas a seguir,
sabendo que a condutividade hidráulica do solo (k) é igual a 8×10-5 cm/s. Determinar também
as subpressões na base das barragens (Traçar o diagrama). Qual o valor da pressão neutra no
ponto A? Quais são o gradiente hidráulico e a força de percolação no elemento B?



ESCALA 1:200
4) Para o maciço esquematizado abaixo, com solo homogêneo e isotrópico, calcular:
a) a vazão (m3/h) para 200 m de comprimento de barragem, considerando que a
permeabilidade do material seja k = 1,510-4 cm/s
b) os gradientes hidráulicos nos elementos I e II
c) a força de percolação que atua no elemento III
d) as pressões neutras nos pontos A, B e C.



escala 1:100
5) A seção transversal de uma cortina de estacas-prancha ao longo de um estuário é apresentada
na Figura abaixo. Na maré baixa, a profundidade da água na frente da cortina é 4.00 m, o
lençol de água atrás da cortina apresenta uma diferença de 2.50 m em relação ao nível da
maré. Esboçar um gráfico da distribuição da pressão de água na cortina.

6) Um leito de rio consiste em uma camada de areia com 8.25 m sobre uma rocha impermeável,
a profundidade da água é 2.50 m. Uma grande ensecadeira com 5.50 m de largura é formada
pela escavação de duas linhas de estacas-prancha até uma profundidade de 6.00 m abaixo do
nível do leito do rio, e foi realizada uma escavação até uma profundidade de 2.00 m abaixo
do nível do leito dentro da ensecadeira. O nível de água dentro da ensecadeira é mantido no
nível da escavação por meio de bombeamento. Se o fluxo de água na ensecadeira é de 0.25
m3/h e por comprimento unitário, qual é o coeficiente de permeabilidade da areia? Qual é o
gradiente hidráulico imediatamente abaixo da superfície escavada?



7) Uma seção de barragem de terra homogênea e anisotrópica esta detalhada na Figura abaixo.
Os coeficientes de permeabilidade nas direções x e z são 4.510-8 e 1.610-8 m/s,
respectivamente. Construa a rede de fluxo e determine a vazão através da barragem. Qual e
o valor da pressão neutra no ponto P?
