Pincel Atômico - 02/11/2024 17:14:13 1/7
EDIMARA GONÇALVES
DE SOUZA
Avaliação Presencial (EAD)
Atividade finalizada em 02/09/2024 16:58:14 (2502183 / 1)
LEGENDA
Resposta correta na questão
# Resposta correta - Questão Anulada
X Resposta selecionada pelo Aluno
Disciplina:
DESENHO MECÂNICO [1087808] - Avaliação com 20 questões, com o peso total de 51,00 pontos [capítulos - Todos]
Turma:
Curso Técnico: Mecânica - Grupo: EAD - 04/24 - EAD MEC [120883]
Aluno(a):
91603871 - EDIMARA GONÇALVES DE SOUZA - Respondeu 15 questões corretas, obtendo um total de 38,25 pontos como nota
[350245_679
0]
Questão
001
Assinale a alternativa que completa corretamente a afirmação:
Corte total é aquele que ......................................
Divide a peça horizontalmente em qualquer parte.
X Atinge a peça em toda sua extensão
Atinge apenas as partes maciças da peça e uma parte dela.
Mostra todos os elementos internos da peça
[350245_526
2]
Questão
002
“As medidas das peças podem variar, dentro de certos limites, para mais ou para menos, sem que isso prejudique a qualidade”.
Esse conceito se refere à qual alternativa abaixo?
Tolerância mecânica
X Tolerância dimensional
Tolerância incerta
Tolerância superficial
Tolerância geométrica
[350245_679
1]
Questão
003
Qual é o nome da linha que, no corte parcial, separa a parte cortada da parte não cortada?
Linha de Chamada.
X Linha de Ruptura.
Linha de Contorno Visível.
Linha de Contorno não Visível.
Linha de Cota.
[200_664]
Questão
004

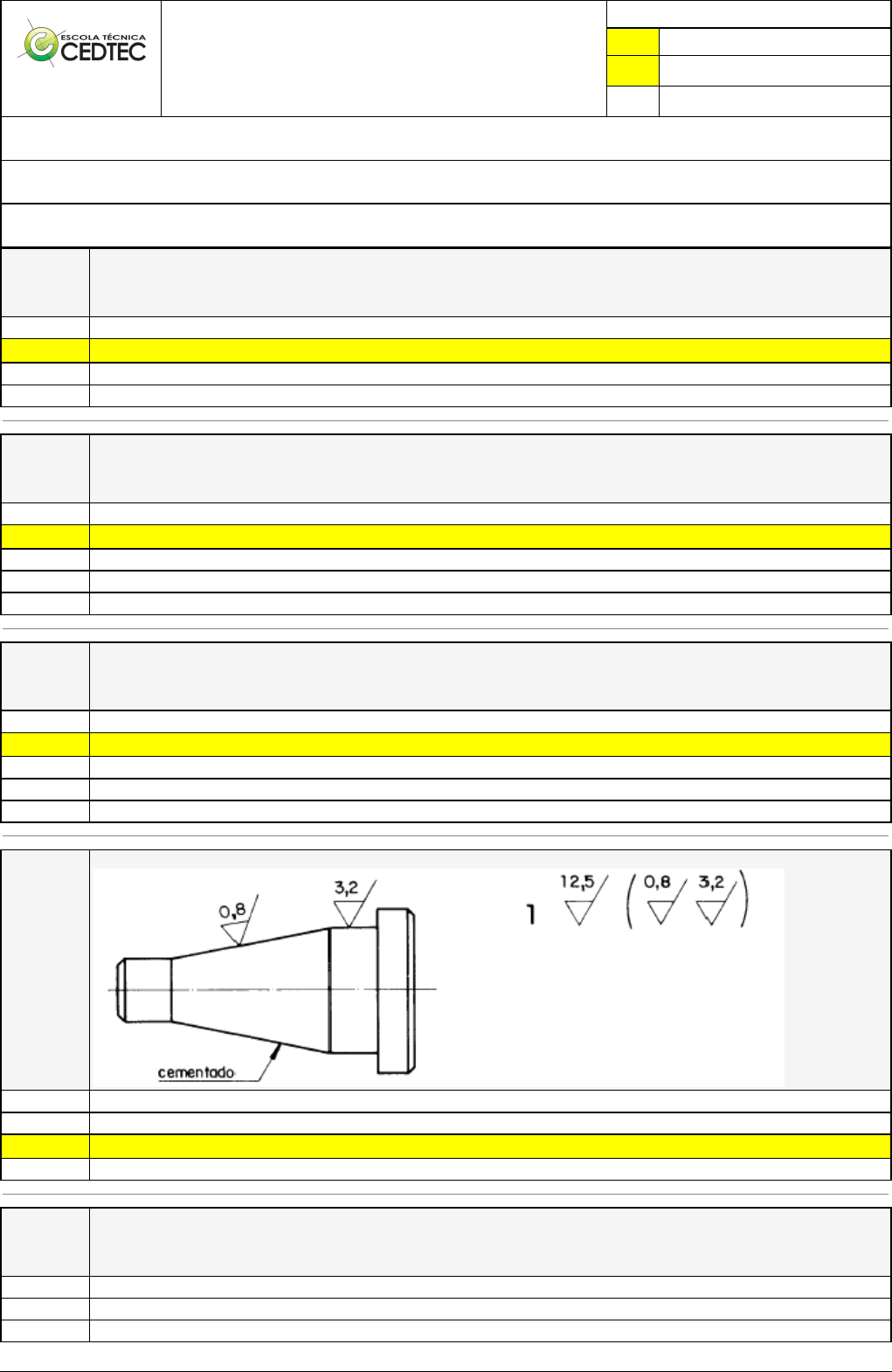

Analise o desenho técnico e marque a resposta correta.
A classe de rugosidade que a maioria das superfícies da peça deverá receber será de 12,5 µm
Toda a peça deverá ser cementada
X A maioria das superfícies da peça deverá receber uma rugosidade Ra de 12,5 µm
A menor rugosidade permitida é de 0,8 µm
[350245_547
75]
Questão
005
Na cotagem de chanfros, em qual situação as cotas podem ser posicionadas em uma única linha?
Quando os lados formarem ângulos rasos.
Quando os lados formarem ângulos agudos.
Quando os lados formarem ângulos retos.
Pincel Atômico - 02/11/2024 17:14:13 2/7
X Quando os dois lados forem iguais.
Quando os dois lados forem diferentes.
[350245_546
70]
Questão
006
Conforme NBR10067, os cortes são classificados como sendo:
Inteiro, meio corte, pleno e parcial.
Inteiro, meio-corte, parcial e em desvio.
X Total, meio-corte, parcial e em desvio.
Inteiro, meio-corte, parcial e em curva.
Inteiro, meio-corte, parcial e em curva.
[350245_956
3]
Questão
007
Assinale a alternativa que corresponde às vistas ortográficas representadas:
Vista frontal, vista especial, vista especial
Vista frontal, vista especial, vista inclinada
Vista frontal, vista superior, vista especial
X Vista frontal, vista especial, vista auxiliar
[350245_547
78]
Questão
008
Qual o sistema de cotagem foi aplicado na peça abaixo?
X Cotagem aditiva
Cotagem básica
Cotagem em cadeia
Cotagem isométrica
Cotagem de raios
[350245_527
38]
Questão
009
Com base na figura a seguir, indique a localização do primeiro furo.
110
6
X 20
Pincel Atômico - 02/11/2024 17:14:13 3/7
14
22
[350245_955
1]
Questão
010
Analise o desenho técnico e assinale as cotas básicas da peça:
40, 20, 11
22, 58, 11
58, 20, 40
40, 22, 35
X 22, 58, 35
[533_548]
Questão
011
O rebite é formado por um corpo cilíndrico e uma cabeça. É fabricado em aço, alumínio, cobre ou latão. É usado para
fixação permanente de duas ou mais peças.
Sobre rebites é correto afirmar:
Para a realização de furos de rebites, os furos são chanfrados.
Para a realização de furos de rebites, os furos são puncionados, furados ou puncionados e alargados. O diâmetro do furo é menor que o
corpo do rebite.
X São hastes cilíndricas de aço ou de ferro forjado, com cabeça nas duas extremidades.
Rebites são utilizados na execução de uniões de caráter permanente, feitas com chapas ou perfis laminados.
Muitas vezes são colocados nos furos com o metal resfriado, de modo que a outra extremidade possa ser executada por pressão ou
martelamento
[363_659]
Questão
012
Quando dois ou mais elementos são associados pode ser necessário determinar a orientação precisa de um em relação ao outro para
assegurar o bom funcionamento do conjunto. Observe o desenho técnico abaixo e marque a afirmativa correta.
A furação superior deverá estar inclinada, com 0,02 mm de tolerância da furação inferior
A furação superior deverá estar retilínea, com 0,02 mm de tolerância da furação inferior
A furação superior deverá estar perpendicular, com 0,02 mm de tolerância da furação inferior
Pincel Atômico - 02/11/2024 17:14:13 4/7
A furação superior deverá estar concêntrica, com 0,02 mm de tolerância da furação inferior
X A furação superior deverá estar paralela, com 0,02 mm de tolerância da furação inferior
[350246_678
8]
Questão
013
Observe o desenho técnico que foi cotado abaixo, observe os afastamentos, assinale com um X o tipo de ajuste observado:
Ajuste com interferência
Ajuste com folga
Tolerância geométrica
X Ajuste incerto
Grau de Acabamento de Superfície
[350246_548
05]
Questão
014
Marque com um X a alternativa que indica desenhos com vistas auxiliares:
X a e d
b e c
b e d
a e c
[350246_552
57]
Questão
015
Qual é o tipo de ajuste do conjunto?
X Incerto
Com folga
Com interferência
Sem interferência
[350246_956
4]
Questão
016
Analise a perspectiva isométrica e marque a alternativa correta. As vistas ortográficas que lhe correspondem:
Pincel Atômico - 02/11/2024 17:14:13 5/7
X
[350247_956
6]
Questão
017
Analise o desenho técnico e escreva “V” se a frase estiver certa e “F” se a frase estiver errada.Assinale a alternativa que indique a
sequencia correta.
I. ( ) A vista superior e a vista lateral esquerda são semelhantes;
II. ( ) Pode ser feita a supressão de vista frontal ou superior, tanto faz;
III.( ) Pode-se fazer a supressão de vista da vista lateral esquerda ou da vista superior;
IV. ( ) Pode-se fazer a supressão de vistas na vista frontal;
V - V - V e F
X V - F - V e V
F - F - V e F
V - F - V e F
F - V - V e F
Pincel Atômico - 02/11/2024 17:14:13 6/7
[350247_677
7]
Questão
018
Analise o desenho técnico e assinale as cotas que foram indicadas a partir da linha básica vertical:
X 45, 36, 25, 21
16, 50, 15, 12
45, 50, 15, 21
7, 13, 20, 26
16, 20, 13, 10
[350247_678
0]
Questão
019
Assinale as vistas ortográficas, em corte, que correspondem ao modelo em perspectiva com indicação de dois planos de corte:
X
Pincel Atômico - 02/11/2024 17:14:13 7/7
[350247_526
8]
Questão
020
Em um desenho onde a cota define a medida nominal com diâmetro de 30mm com um afastamento inferior de 0,14mm e afastamento
superior de 0,25mm, qual a tolerância final dessa medida?
0,05mm
0,16mm
X 0,15mm
0,39mm
0,11mm
