Considerar a Indústria Moinhos Tambari com uma potência de transformação instalada de 3.000 kVA em 13,80 kV, cuja avaliação de sua carga em um período de 24 horas foi adquirida através de um analisador de energia e está expressa na tabela. A partir de dados obtidos do formulário de faturação, iremos fazer agora a correção do fator de potência nos pontos críticos em que houve excedente de carga reativa indutiva.

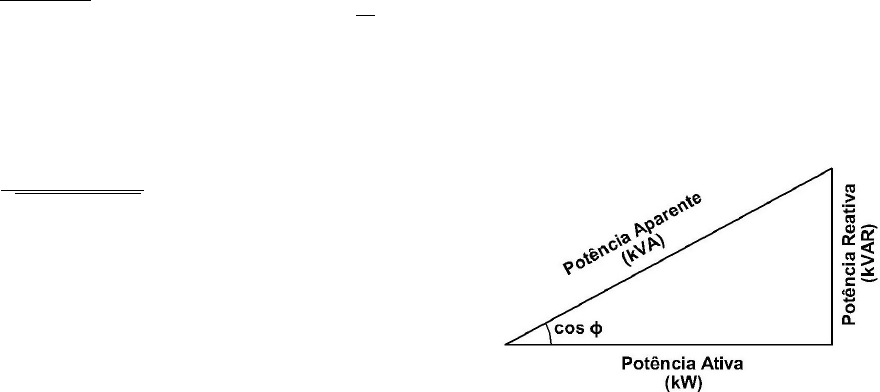

Triângulo das Potências
Agora, o aluno deve realizar a correção do fator de potência para os períodos aos quais o mesmo está abaixo de 0,92. Para simplificar os cálculos, deve-se pegar o maior e o menor valor de FP abaixo de 0,92.
Os passos:
1) Identificar os valores, maior e menor.
Maior:
Menor:
2) Identificar os valores de potência: Ativa, Reativa.
Para o FP de _________ , tem-se:
· Potência ativa(P) = ________ kW
· Potência reativa(Q) = ________ kVAR
Para o FP de ________, tem-se:
· Potência ativa (P) = _______ kW
· Potência reativa (Q) = ______ kVAR
3) Deve-se calcular a potência aparente para os dois FPs.
Potência aparente (S)
Para o FP ____ :
Para o FP _____ :
4) Agora, deve-se achar os ângulos referentes aos valores do FP, como também para o FP padrão 0,92.
Para o FP _____ :
Para o FP _____ :
Para o FP 0,92:
5) Deve-se aplicar a fórmula para o cálculo do banco de capacitores.
Para FP _____:
Para FP _____:
6) Conclusão: após realizar os cálculos para fazer a correção do fator de potência, a empresa não mais pagará por excedente de carga reativa em seu sistema.
