Prévia do material em texto

Instrumentação

9a edição


Marco Antônio Ribeiro















Instrumentação


9a edição





Marco Antônio Ribeiro





Dedicado a Marcelina e Arthur, meus pais, sem os quais este trabalho não
teria sido possível, em todos os sentidos.






Quem pensa claramente e domina a fundo aquilo de que fala, exprime-se
claramente e de modo compreensível. Quem se exprime de modo obscuro e
pretensioso mostra logo que não entende muito bem o assunto em questão ou então,
que tem razão para evitar falar claramente (Rosa Luxemburg)






© 1978, 1982, 1986, 1989, 1992, 1995, 1997, 1999, 2002, Tek Treinamento & Consultoria Ltda
Salvador, Outono 2002



Prefácio



Qualquer planta nova, bem projetada para produzir determinado produto, sempre requer
sistemas de instrumentação para fazer a medição, controle, monitoração e alarme das
variáveis. A escolha correta dos sistemas pode ser a diferença entre sucesso e fracasso para
uma unidade, planta ou toda a companhia. Também, como há uma rápida evolução das
tecnologias e conseqüente obsolescência, periodicamente toda planta requer ampliações e
modificações radicais que incluem a atualização dos seus instrumentos e seus sistemas de
controle.
Assim, técnicos e engenheiros que trabalham com o projeto, especificação, operação e
manutenção de plantas de processo devem estar atualizados com a instrumentação e as
recentes tecnologias envolvidas. O presente trabalho foi escrito como suporte de um curso
ministrado a engenheiros e técnicos ligados, de algum modo, a estas atividades. Este trabalho
de Instrumentação e um outro de Controle de processo constituem um conjunto completo para
estudo e consulta.
Neste trabalho, dá-se ênfase aos equipamentos e instrumentos e são apresentados três
grandes temas: Fundamentos, Funções dos Instrumentos e Medição das Variáveis.
Na primeira parte, de Fundamentos de Instrumentação, são apresentados os
conceitos relacionados com Instrumentação, Terminologia, Símbolos e Identificação
dos instrumentos analógicos e digitais; vistos os instrumentos sob a óptica de
sistemas; mostradas a evolução e as ondas da instrumentação. São apresentados os
parâmetros para a Especificação correta do instrumento individual, considerando o
processo, ambiente, risco e corrosão.
Na parte de Funções de instrumentos, são estudados individualmente os
instrumentos, tais como sensor, transmissor, condicionador de sinal, indicador,
registrador, totalizador, controlador e válvula de controle.
Finalmente na terceira parte, são mostradas as tecnologias empregadas para
medir as principais Variáveis de Processo, como pressão, temperatura, vazão nível,
pH, condutividade e cromatografia, que são as variáveis mais encontradas nas
indústrias químicas, petroquímicas e de petróleo.
Sugestões e críticas destrutivas são benvidas, no endereço: Rua Carmen
Miranda 52, A 903, CEP 41820-230, Fone (071) 452-3195 e
Fax (071) 452-3058 e no e-mail: marcotek@uol.com.br .


Marco Antônio Ribeiro
Salvador, verão 1999




Autor






Marco Antônio Ribeiro se formou no ITA, em 1969, em Engenharia de
Eletrônica
Durante quase 14 anos foi Gerente Regional da Foxboro, em Salvador, BA,
período da implantação do polo petroquímico de Camaçari
.
Fez vários cursos no exterior e possui dezenas de artigos publicados nas
áreas de Instrumentação, Controle de Processo, Automação, Segurança, Vazão e .
Desde 1987, é diretor da Tek Treinamento & Consultoria Ltda.
á, firma que presta serviços nas áreas de Instrumentação e Controle de Processo.





 i
Conteúdo


Fundamentos

1. Instrumentação
Objetivos de Ensino 2
1. Instrumentação 2
1.1. Conceito e aplicações 2
1.2. Disciplinas relacionadas 2
2. Vantagens e Aplicações 3
2.1. Qualidade do Produto 3
2.2. Quantidade do Produto 3
2.3. Economia do Processo 4
2.4. Ecologia 4
2.5. Segurança da Planta 4
2.6. Proteção do Processo 4
2. Símbolos e Identificação
1. Introdução 1
2. Aplicações 1
3. Roteiro da identificação 1
3.1. Geral 1
3.2. Número de tag típico 1
3.3. Identificação funcional 1
3.4. Identificação da malha 2
4. Simbologia de Instrumentos 3
4.1. Parâmetros do Símbolo 3
4.2. Alimentação 3
4.3. Linhas entre os Instrumentos 6
4.4. Balão do Instrumento 6
5. Malha de controle 13
6. Sistemas completos 13
7. Referências bibliográficas 16
3. Sistemas de Instrumentação
1. Classes de Instrumentos 1
2. Manual e Automático 1
3. Alimentação dos Instrumentos 1
4. Pneumático ou Eletrônico 2
4.1. Instrumento pneumático 3
4.2. Instrumento eletrônico 3
5. Analógico ou Digital 4
5.1. Sinal 4
5.2. Display 5
5.3. Tecnologia 5
5.4. Função Matemática 5
5.5. Analógica Versus Digital 6
6. Burro ou inteligente 7
7. Campo ou sala de controle 8
7.1. Instrumento de campo 8
7.2. Instrumentos na sala 9
8. Modular ou integral 11
8.1. Painel de leitura 11
8.2. Instrumentos cegos 12
9. Dedicado ou compartilhado 13
10. Centralizado ou distribuído 13
11. Real ou Virtual 14
11.1. Instrumento real 14
11.2. Instrumento virtual 15
11.3. Controlador virtual comercial 15

4. Terminologia
5.1. Introdução
5.2. Definições e Conceitos






Funções dos Instrumentos


0. Funções dos Instrumentos
1. Instrumentos de Medição
1.1. Introdução 1
1.2. Tipos de Medição 1
2. Aplicações da Medição 3
2.1. Controle 3
2.2. Monitoração 4
2.3. Alarme 4
3. Sistema de Medição 4
1. Elemento Sensor
1. Conceito 1
2. Terminologia 1
3. Modificadores 2
3. Princípios de transdução 3
4. Sensores Mecânicos 3
5. Sensores Eletrônicos 3
5.1. Sensor capacitivo 4
5.2. Sensor indutivo 4
5.3. Sensor relutivo 5
5.4. Sensor eletromagnético 5
5.5. Sensor piezoelétrico 5
5.6. Sensor resistivo 5
5.7. Sensor potenciométrico 6
5.8. Sensor strain-gage 6
5.9. Sensor fotocondutivo 6
5.10. Sensor fotovoltáico 6
5.11. Sensor termoelétrico 6
5.12. Sensor iônico 7
6. Escolha do sensor 7
7. Características Desejáveis 7
2. Transmissor
1. Conceitos básicos 1
1.1. Introdução 1
1.2. Justificativas do Transmissor 1
1.3. Terminologia 2
1.4. Transmissão do sinal 4
1.5. Sinais padrão de transmissão 4
2. Natureza do transmissor
 5
2.1. Transmissor pneumático 5
2.2. Transmissor eletrônico 7
3. Transmissor e manutenção 11
3.1. Transmissor descartável 11
3.2. Transmissor convencional 12
3.3. Transmissor digital 12
3.4. Transmissor híbrido 14
4. Receptores associados 14
4.1. Instrumentos associados 14
4.2. Alimentação 14
4.3. Transmissor como controlador
 15
5. Serviços associados 15
5.1. Especificação 15
5.2. Instalação 15
5.3. Configuração 16
5.4. Operação 16
5.5. Calibração 16
5.6. Manutenção 18
3. Condicionadores de Sinal
1. Conceito 1
2. Aplicações 1
3. Funções desenvolvidas 2
4. Linearização da Vazão 4
4.1. Introdução 4
4.2. Lineares e Não-lineares 5
5. Compensação 6
5.1. Introdução 6
5.2. Condições normal, padrão e real
 7
5.3. Compensação da Temperatura 8
5.4. Tomadas 8
6. Totalização da Vazão 9
7. Serviços associados 10
4. Indicador
1. Conceito 1
2. Variável Medida 1
3. Local de Montagem 2
4. Tipo da Indicação 2
5. Rangeabilidade da Indicação 3
6. Associação a Outra Função 4
7. Serviços Associados 5


5. Registrador
1. Introdução 1
2. Topografia 1
3. Acionamento do Gráfico 2
4. Penas 2
5. Gráficos 3
6. Associação a Outra Função 4
7. Serviços Associados 5
6. Computador de Vazão
1. Conceito 1
2. Programáveis 1
3. Dedicado 2
4. Aplicações Clássicas 2
4.1. Vazão de liquido 2
4.2. Vazão de gás 3
4.3. Sistema com 2 transmissores 3
4.5. Vazão de massa de gás 3
5. Seleção do Computador 4
6. Planímetro 4
6.1. Histórico 4
6.2. Cálculo matemático 5
6.3. Método do corte e peso 5
6.4. Método0% e
100 kPa a 100%.
2. Sinal padrão eletrônico de 4-20 mA
cc, onde o 4 mA cc corresponde a 0% e
20 mA a 100%.
3. As variáveis de processo são
analógicas. Uma temperatura pode
variar de 20 a 50 oC, assumindo todos
os infinitos valores intermediários. Uma
pressão de processo pode variar de 20 a
100 kPa, de modo contínuo.
Sinal binário ou discreto é aquele que só
pode assumir valores descontínuos. O sinal
digital é constituído de pulsos ou de bits.
Pulsos só podem ser contados; bits podem
ser manipulados.
Sistemas de Instrumentação
 26
A saída de pulsos da turbina medidora
de vazão, onde cada pulso escalonada
pode corresponder, por exemplo, a 1
litro/segundo de vazão é um sinal binário.
Um sinal digital de 8 bits pode ser
10011101.
5.2. Display
O display ou readout é a apresentação
visual dos dados. Ele pode ser analógico ou
digital.
Display analógico é aquele constituído,
geralmente, de uma escala fixa e um
ponteiro móvel (pode haver escala móvel e
ponteiro fixo). O ponteiro se move
continuamente sobre a escala graduada,
possibilitando a leitura do valor medido.
Display digital é aquele constituído por
números ou dígitos. Os números variam de
modo discreto, descontinuo, possibilitando a
leitura do valor medido.
O fator mais importante favorecendo o
instrumento digital, quando comparado com
o analógico, é a facilidade de leitura.
Quando o operador lê um instrumento
analógico, ele deve se posicionar
corretamente, fazer interpolação, usar
espelho da escala, ou seja, ter um bom
olho. A leitura analógica é suscetível a erro,
subjetiva e demorada.


(a)


(b)
Fig. 1.3.7. Display (a) analógico e (b) digital

5.3. Tecnologia
A tecnologia eletrônica pode ser
analógica ou digital.
A base dos circuitos analógicos é o
amplificador operacional, que manipula e
computada variáveis analógicas (corrente e
voltagem). Os componentes passivos
(resistência, capacitor e indutor) servem
para polarizar os circuitos. Os componentes
ativos (transistores, amplificadores
operacionais) operam na região de
amplificação linear.
Instrumento digital usa circuitos e
técnicas lógicas para fazer a medição ou
para processar os dados. Basicamente, um
instrumento digital pode ser visto como um
arranjo de portas lógicas que mudam os
estados em velocidades muito elevadas
para fazer a medição. A base dos circuitos
digitais são os circuitos integrados digitais,
constituídos de portas lógicas (AND, OR,
NAND, NOR, NOT), multivibradores (flip-
flop), contadores e temporizadores.
Atualmente, todos estes circuitos e lógicas
estão integradas no microprocessador. Os
circuitos digitais podem também executar as
tarefas analógicas de amplificar e filtrar.
Necessariamente, eles devem ter um
estágio de conversão analógico-digital e
eventualmente, de digital-analógico.



Fig. 1.3.8. Totalização (digital) por meio analógico

5.4. Função Matemática
Há funções ou tarefas que são
tipicamente analógicas, como registro e
controle de processo. Só é possível registrar
um sinal analógico. Por exemplo, quando se
quer registrar a vazão, tendo-se uma turbina
medidora com saída de pulsos, deve-se
converter o sinal de pulsos em analógico. O
controle é também uma função analógica. O
seu algoritmo fundamental, PID, é
matematicamente analógico e continuo. O
controle liga-desliga é um caso particular,
com uma saída discreta (digital). Um
controlador digital envolve uma tecnologia
digital para executar a função analógica de
controle.
Funções tipicamente digitais são alarme,
contagem de eventos e totalização de
vazão. Quando se totalizam pulsos
Sistemas de Instrumentação
 27
escalonados de medição de vazão, basta
contá-los. Quando se totaliza um sinal
analógico proporcional à vazão, é
necessário converter o sinal para digital e
depois contar os pulsos correspondentes.
Um exemplo relacionando todos estes
conceitos é a medição do tempo pelo
relógio. O tempo é uma grandeza analógica.
O tempo pode ser medido por um relógio
mecânico, com tecnologia analógica e
mostrador analógico. Tem-se engrenagens,
molas, pinos acionando um ponteiro que
percorre uma escala circular graduada. O
ponteiro se move continuamente. Este
mesmo tempo pode ser medido por um
relógio eletrônico, com tecnologia digital
mas com mostrador analógico. A tecnologia
do relógio é digital pois tem um
microprocessador e um cristal oscilante. A
indicação é analógica, pois é constituída de
escala e ponteiro. Porem, o ponteiro se
move com pequenos saltos, mostrando que
está sendo acionado por pulsos.
Finalmente, o tempo pode ser indicado por
um relógio digital. A tecnologia do relógio é
digital e o indicador é também digital. O
display são números que variam
discretamente. Resumindo: a variável
analógica tempo pode ser indicada através
de relógio analógico (mecânico) ou digital
(eletrônico) com display analógico (escala e
ponteiro) ou digital (números).
5.5. Comparação Analógica Versus
Digital
Deve-se diferenciar um instrumento
digital e um instrumento com display digital.
Instrumento digital é aquele em que o
circuito necessário para obter a medição é
de projeto digital. Um instrumento com
display digital é aquele que o circuito de
medição é de projeto analógico e somente a
indicação é de projeto digital.
Um instrumento analógico com leitura
digital geralmente não é mais preciso que o
mesmo instrumento analógico com leitura
analógica.
A principal vantagem do display digital é
a conveniência de leitura, quando não se
tem a preocupação de cometer erro de
paralaxe, quando se posiciona erradamente
em relação ao instrumento de leitura. Os
psicólogos garantem que se cansa menos
quando se fazem múltiplas leituras digitais.
Porém, a leitura de instrumento
analógico é de mais rápida e fácil
interpretação, principalmente quando se tem
comparações entre duas medições. Por
isso, mesmo a instrumentação eletrônica
sofisticada com tecnologia digital possui
medidores que simulam indicações
analógicas. Por exemplo, o controlador
single loop possui indicações da medição e
do ponto de ajuste feitas através de gráfico
de barras. Os relógios digitais foram muito
populares na década de 80, porque eles
eram novidade e mais baratos. Atualmente,
há o reaparecimento de relógios com
display analógico, com ponteiros e escala,
porque sua leitura é mais rápida e fácil, pois
se sabe o significado de certas posições dos
ponteiros das horas e dos minutos.
A precisão é uma segunda vantagem do
instrumento digital sobre o analógico.
Embora a precisão dependa da qualidade e
do projeto do instrumento, em geral, o
instrumento digital é mais preciso que o
analógico de mesmo custo. Tipicamente, a
precisão do digital é de 0,1% e do analógico
é de 1%.
A exatidão de qualquer instrumento está
relacionada com a calibração. Como a
precisão de um instrumento digital depende
da percentagem do valor medido e de mais
ou menos alguns dígitos menos
significativos (erro de quantização), o
instrumento digital requer calibrações mais
freqüentes que o instrumento analógico,
cuja precisão depende apenas da
percentagem do fundo de escala.
Os instrumentos digitais fornecem melhor
resolução que os analógicos. A maior
resolução dos instrumentos digitais reduz o
número de faixas necessárias para cobrir a
faixa de medição.

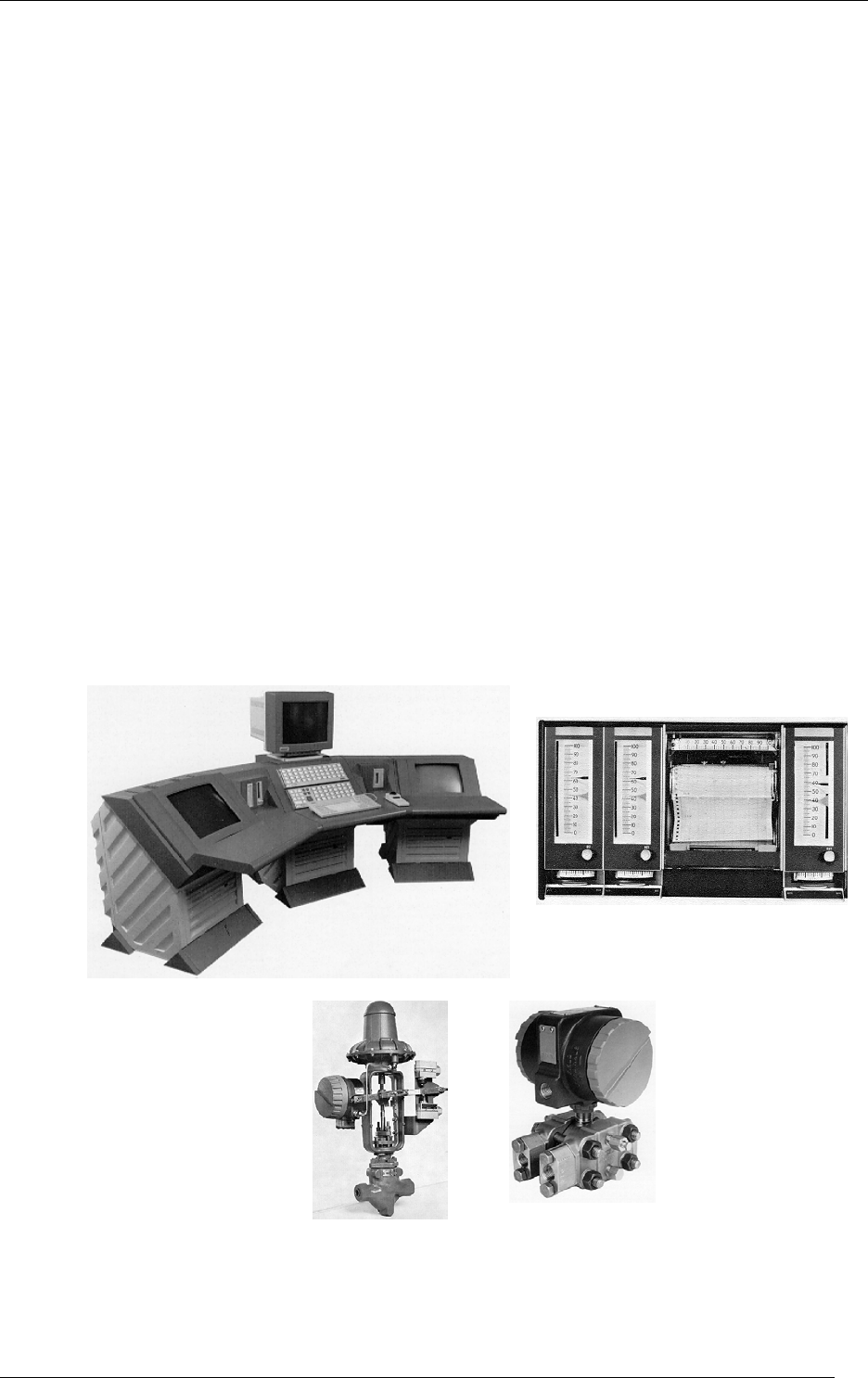

Fig. 1.3.9. Instrumentos inteligentes (Foxboro)
Sistemas de Instrumentação
 28
6. Burro ou inteligente
Os instrumentos convencionais de leitura
apresentam os resultados para o operador,
que deve interpretá-los. Esta interpretação
envolve o uso da unidade de engenharia
apropriada, linearização, alguma
computação matemática e a conclusão final.
Obviamente, para isso se requer um
operador esperto ou inteligente.
Com o uso intensivo e extensivo do
microprocessador na instrumentação,
tornou-se possível passar para o
instrumento esta capacidade humana de
computação matemática e interpretaçãode
resultados. Em 1983 apareceu o primeiro
transmissor microprocessado, lançado pela
Honeywell e foi chamado de inteligente.
Este é outro de muitos exemplos de nomes
escolhidos estupidamente para instrumentos
de processo. Não há nada particularmente
inteligente nos medidores inteligentes.
Porém, eles possuem características acima
e além das de seus predecessores e estas
capacidades devem ser entendidas. Como
estes instrumentos foram chamados de
inteligentes, por contraposição, os já
existentes são considerados burros (dumb).
Atualmente, há o sabido (smart) e o
inteligente (intelligent), onde o inteligente
tem maiores recursos que o sabido, embora
ambos sejam microprocessados.
Atualmente, quando se fala indistintamente
que um instrumento é inteligente quer se
referir a um instrumento a base de
microprocessador, com a capacidade
inerente de computação matemática, lógica,
seqüencial, intertravamento.
A capacidade adicional tornou-se
possível pelo desenvolvimento da
microprocessador e a inclusão deste
componente admirável nos instrumentos de
medição. Isto significa que um transmissor
inteligente possui um pequeno computador
em seu interior que geralmente lhe dá a
habilidade de fazer duas coisas:
1. modificar sua saída para compensar
os efeitos de erros
2. ser interrogado pelo instrumento
receptor da malha.
As capacidades peculiares dos
instrumentos inteligentes são:
1. habilidade de transmitir medições do
processo, usando um sinal digital que é
inerentemente um método mais preciso
do que o sinal analógico. O principal
obstáculo é a falta de padronização deste
sinal digital e seu respectivo protocolo.
Algum dia isto será resolvido.
2. Todos os instrumentos de medição
industriais contem componentes como
foles, diafragmas e elos que exibem
comportamento não linear ou cujo
comportamento pode ser alterado por
variações de temperatura, umidade,
pressão, vibração, alimentação ou outros
efeitos externos. Em outros casos, os
efeitos não lineares aparecem por causa
dos princípios de medição, como a
medição de vazão com placa de orifício.
A estratégia, até hoje, era usar outros
instrumentos para compensar estes
efeitos.
Como os instrumentos inteligentes
possuem uma grande capacidade
computacional, estas compensações,
correções e linearizações são mais
facilmente conseguidas através de
circuitos embutidos no microprocessador.
3. Além de transmitir a informação, o
transmissor inteligente pode também
ouvir. Um benefício prático disto é em
verificação de pré partida. Da sala de
controle, o instrumentista pode perguntar
ao transmissor que está no campo qual é
o seu número de identificação.
4. Um transmissor inteligente pode ter sua
faixa de calibração facilmente alterada
através de comandos de reprogramação
em vez de ter ajustes mecânicos locais.
Na medição de vazão com placa de
orifício, as verificações de zero do
instrumento requerem a abertura e
fechamento das válvulas do distribuidor
no transmissor.



Fig. 1.3.10. Área externa

Sistemas de Instrumentação
 29
7. Campo ou sala de controle
Os primeiros instrumentos de medição e
controle, desenvolvidos até a década de
1940, eram de montagem local ou no
campo, próximos ao processo. Apenas com
o advento do transmissor, pneumático ou
eletrônico, que possibilitou o envio das
informações até distancias de centenas de
metros (pneumático) ou alguns kilômetros
(eletrônico), tornou-se possível a opção de
se montar os indicadores, registradores e
controladores em painéis centralizados e
localizados em salas de controle.
Outro fato que concorreu para o uso de
painéis centralizados em salas de controle
foi a complexidade crescente dos
processos, que requer a leitura e a
monitorização simultânea de muitas
variáveis simultâneas.
Com o uso cada vez mais intensivo da
instrumentação eletrônica, até com técnicas
digitais de controle distribuído, a tendência é
a de se usar instrumentos centralizados em
salas de controle, distribuídas em toda a
extensão da planta.
7.1. Instrumento de campo
Há instrumentos, que pela sua própria
função desempenhada, só podem ser
montados no campo, próximos ou em
contato direto com o processo. Os sensores
(parte dos instrumentos) e as válvulas de
controle são necessariamente montados no
campo. Na maioria dos casos mas nem
sempre, o transmissor é montado no campo.
Em uma minoria dos casos, por questão de
segurança ou de integridade, o transmissor
é montado no painel cego da sala de
controle. Os outros instrumentos, tais como
indicadores, registradores, controladores,
totalizadores, transdutores e conversores
podem ser montados tanto no campo como
no painel da sala de controle.
Embora funcionalmente os instrumentos
sejam os mesmos, suas características
externas, relacionadas com robustez,
segurança, funcionamento são diferentes. E
como conseqüência, também os custos são
diferentes.

Fig. 1.3.11. Instrumentos em área industrial


De um modo simplista, um instrumento
especificado e construído para ser montado
no campo é mais robusto, mais resistente à
corrosão e maior do que o seu
correspondente montado no painel da sala
de controle. A sua pintura e o seu
acabamento são normalmente especiais e
específicos para cada atmosfera.
Atualmente, se aplicam cada vez mais
materiais plásticos (p. ex., epoxy) e fibra de
vidro, que são altamente resistente e não
sofrem corrosão nem ferrugem.
A montagem padrão dos instrumentos
de campo é em tubo de 2" (50 mm) de
diâmetro. Os instrumentos de medição ou
registro de vazão, que utilizam o diafragma
de pressão diferencial (câmara Barton) são
montados em pedestal (yoke), que é
levemente diferente da montagem em tubo
de 2". Na montagem em tubo, o instrumento
é preso lateralmente ao tubo, através de
uma braçadeira. Na montagem em pedestal,
o instrumento é colocado sobre o tubo, pois
não há espaço lateral para ser fixado.
Os instrumentos de campo que
apresenta portas, geralmente são trancados
com chave, de modo que apenas as
pessoas categorizadas lhe tenham acesso
ao interior.
As portas e janelas de vidro,
normalmente, são anti estilhaço, ou seja,
quando se quebram não produzem
estilhaços, que seriam perigosos aos
operadores.
Quando não há restrições de segurança,
por causa da presença de gases inflamáveis
no meio circundante, os instrumentos são
iluminados internamente. As luzes são
acesas manualmente pelo operador ou pelo
instrumento de manutenção, facilitando a
operação noturna.
Sistemas de Instrumentação
 30
Os instrumentos de campo devem ser
montados em lugares de fácil acesso, para
possibilitar abertura, troca de gráficos,
calibração e manutenção.




Fig. 1.3.12. Instrumentos montados no campo


Os instrumentos de campo são
chamados também de "caixa grande". São
tipicamente de formato retangular. Os
registradores tem o formato retangular,
porém, seus gráficos são circulares, com
diâmetro de 12".
7.2. Instrumentos montados na sala
de controle
Com a complexidade dos processos
industriais, apareceu a necessidade de
maior número de instrumentos para a
manipulação dos sinais de informação. Para
que os painéis não se tornassem
proibitivamente grandes, o que implicaria
em maiores custos e maiores dificuldades
para os operadores, os fabricantes foram
forcados a diminuir os tamanhos dos
instrumentos. Esta miniaturização dos
instrumentos foi auxiliada pelo advento da
eletrônica e pelo uso de circuitos impressos
pneumáticos.
As características comuns aos
instrumentos montados em painel são:
1. Os instrumentos são montados em
estantes padronizadas, através de cabos
de engate rápido. Esta filosofia, valida
para os instrumentos pneumáticos e
eletrônicos, torna fácil a substituição a
manutenção dos instrumentos.



(a) Instrumentos soltos


(b) Instrumentos montados nas estantes
Fig.4.13. Instrumentos em painel de leitura (Foxboro)


2. Os instrumentos depainel são mais
padronizados, pois manipulam sinais
padronizados provenientes dos
transmissores de campo. A maioria
dos instrumentos de painel recebe o
sinal de transmissores do campo, por
questão de padronização, de
segurança e de técnica. Não seria
seguro nem praticável trazer, por
exemplo, um sinal de pressão de 100
kg/cm2 do campo para o painel
diretamente. Como conseqüência,
usa-se um transmissor, eletrônico ou
pneumático, de pressão para trazer
essa informação para a sala de
controle. E o sinal recebido pelo
instrumento de painel é um sinal
padrão, de 4 a 20 mA se eletrônico ou
20 a 100 kPa se pneumático.
3. A padronização maior dos
instrumentos implica em menor
número de instrumentos reservas.
Como conseqüência dessa
padronização, por exemplo, todos os
controladores são iguais, quaisquer
que sejam as variáveis controladas. O
controlador do painel recebe um sinal
padrão do transmissor de campo e
remete para a válvula de controle outro
sinal padrão. Para facilitar ainda mais,
os instrumentos de painel são
fornecidos com escalas
Sistemas de Instrumentação
 31
intercambiáveis, de fácil substituição.
Assim, em vez de se ter um
controlador para cada variável de
processo, tem-se um único controlador
para todas as variáveis. Apenas são
trocadas as escalas dos instrumentos



(a) Portátil (b) Painel


 (c) Área industrial
Fig. 1.3.14. Locais de montagem

4. Os únicos instrumentos de painel que
recebem sinais diretamente do
processo são os indicadores e
registradores de temperatura, com
elementos sensores a termopar ou a
bulbo de resistência. Também nessa
situação, os instrumentos continuam
sendo padronizados. Obviamente um
registrador de temperatura, com
termopar, não poderá receber sinal de
um transmissor eletrônico de pressão.
Porém, poderá ser ajustado para
receber sinal de outro termopar,
desde que sejam modificadas as
junções de compensação.
5. Os instrumentos de painel são
estruturalmente mais frágeis que os
instrumentos de campo, pois suas
condições ambientais são mais
favoráveis e porque as estantes de
montagem os protegem.
6. Os instrumentos elétricos montados
nos painéis são de uso geral. Ou seja,
mesmo que a sala de controle seja de
uma industria cuja área do campo
seja perigosa por manipular produtos
com gases inflamáveis e explosivos,
ela é um local seguro.
7. Os tamanhos físicos dos instrumentos
de painel são menores, para que os
painéis sejam menores, as salas de
controle sejam menores. A diminuição
do tamanho dos instrumentos não
prejudica a operação, pois na sala de
controle os operadores podem se
aproximar facilmente dos
instrumentos de leitura.



Fig. 13.15. Painel de leitura e armário cego






Sistemas de Instrumentação
 32
8. Modular ou integral
Os primeiros instrumentos agrupavam
em seu invólucro todos os circuitos
funcionais e são chamados de integrais.
Como resultado, eram pouco flexíveis e
praticamente não era possível fazer
modificações em sua operação.



Fig. 1.3.15. Instrumento integral


Ainda na instrumentação analógica
apareceu a filosofia de separar os
instrumentos em módulos independentes
fisicamente e separados geograficamente;
tem-se a instrumentação modular. Nesta
configuração, um controlador era constituído
por:
1. módulo de entrada, que recebe o sinal de
medição da variável de processo, vindo
do campo,
2. módulo de processamento de sinal, que
pode opcionalmente alterar o sinal
recebido, por exemplo, linearizando-o,
3. módulo de controle, onde está alojados
os circuitos de controle, com pontos de
teste e ajuste de sintonia,
4. módulo de saída, que envia o sinal de
controle de volta para o campo, para o
elemento final de controle,
5. estação de controle, que constitui a
interface com o operador de processo,
6. cabo de ligação entre o módulo e a
estação de controle.
Todos estes instrumentos são montados
na sala de controle. Porém, somente as
estações de controle tem informação para o
operador. Os instrumentos de painel foram
divididos em duas grandes categorias e
segregados, para economia de espaço e
para simplificação da operação:
1. instrumentos de leitura (display)
2. instrumentos cegos (rack)
8.1. Painel de leitura
A parte frontal do painel é o espaço nobre e
portanto deve ser ocupada apenas por
instrumentos que apresentem indicação em
escalas, mostradores, gráficos e
contadores. Na parte da frente do painel
devem ser montados apenas os
instrumentos que exijam leitura ou cuidados
do operador: indicador, registrador,
controlador, estação manual de controle,
anunciador de alarme e contador-
totalizador.
Os indicadores são lidos e
eventualmente, suas leituras anotadas. Os
registradores informam os valores
registrados. Os seus gráficos são
periodicamente trocados. Tipicamente um
gráfico tipo tira, de rolo, tem duração de 30
dias; os gráficos tipo tira, sanfonados, tem
duração de 16 dias. Raramente há gráficos
circulares de registradores caixa grande na
sala de controle, cuja duração típica é de 24
horas, ou menos comum, de 7 dias.
Os controladores apresentam a situação
do processo, mostrando o valor da medição,
do ponto de ajuste e do sinal de saída e
como conseqüência, a abertura da válvula
de controle. O operador pode variar o ponto
de ajuste, conforme orientação do processo.
Quando requerido, deve atuar direta e
manualmente no processo, através da
estação manual de controle acoplada ao
controlador automático, depois de fazer a
conveniente transferência auto-manual.












Fig. 1.3.16. Sistema modular (Foxboro)

Além dos instrumentos de indicação,
registro e controle, na parte frontal do painel
de leitura, estão colocadas as botoeiras de
liga-desliga ou de múltiplas posições, que
podem ser acionadas pelo operador,
dependendo da situação do processo.
Sistemas de Instrumentação
 33



Fig. 1.3.17. Estação de operação de SDCD
Na parte superior do painel, logo acima
dos instrumentos convencionais de leitura
está localizado o painel anunciador de
alarme. Esse painel consiste de uma
associação de som (buzina) e luzes e seu
objetivo é o de informar ao operador quando
os níveis de segurança e funcionamento do
processo estão sendo alcançados. Quando
ocorre uma situação de alarme, a buzina
soa e a luz se acende. Nessa situação, o
operador deve acionar o botão de
conhecimento do alarme, de modo a
desligar o som (que é irritante, de
propósito). A luz continua acesa, podendo
ficar piscando, para indicar que a situação
do processo que provocou o alarme
continua ocorrendo. O operador deve
providenciar uma atuação no processo,
através da manipulação manual da estação
de controle, através do ligamento ou
desligamento de algum equipamento, de
modo que a variável alarmada retorne à sua
condição normal. Quando ocorre a
normalidade, a luz de alarme se apaga.
Ainda acima do anunciador, há o painel
sinóptico, onde está esquematizado em um
fluxograma, o processo da planta. Ela
facilita a tarefa do operador pois mostra as
ligações lógicas dos instrumentos e indica
os tags de identificação dos instrumentos
envolvidos. Há painéis semigráficos que
possuem lâmpadas de sinalização de
alarme.
8.2. Armário de instrumentos cegos
Há instrumentos na sala de controle que
executam funções inteligentes, porém não
apresentam nenhuma informação em forma
de indicação ou registro. São os
instrumentos auxiliares que condicionam e
processam os sinais de informação:
extratores de raiz quadrada (linearizam o
sinal quadrático proveniente do transmissor
de vazão, associado à placa de orifício),
multiplicador/divisor de sinais (associado à
medição de vazão com compensação de
temperatura ambiente e pressão estática),
integrador (cuja saída pulsada alimenta o
contador, que está localizado na parte
frontal do painel, porque possui uma
indicação digital) somador, seletor de sinais.
Esses instrumentos,geralmente chamados
de computadores analógicos, são montados
ou atras do painel de leitura ou em outro
painel, colocado atras do painel de leitura.
Quando montados em outro painel, esse
painel é chamado de armário (ou rack). Os
operadores de processo não necessitam ter
acesso a esse armário, desde que não há
nenhuma informação a ser lida nesses
instrumentos. Como esses instrumentos não
apresentam nenhuma leitura são chamados
de instrumentos cegos.















Fig. 1.3. Painel cego de instrumentos


Sistemas de Instrumentação
 34
Em sistema de arquitetura modular ou
arquitetura dividida, a separação e o
conceito de painel de leitura e armário de
instrumentos cegos são mais nítidos.
Atualmente existe um consenso que todas
as funções de leitura podem e devem ser
separadas fisicamente das funções de
processamento e computação matemática.
Essa separação ocorre não apenas na
instrumentação eletrônica, mas também na
instrumentação pneumática.




Fig. 1.3.19. Registrador de 4 penas (Foxboro)
9. Dedicado ou compartilhado
Instrumento dedicado é aquele que
executa uma função relacionada com uma
única variável de processo. Um instrumento
corresponde a uma malha e uma malha
corresponde a um instrumento. Os primeiros
instrumentos analógicos eram dedicados.
Atualmente, há instrumentos digitais
microprocessados que também são
dedicados a uma ou duas malhas de
controle; são os instrumentos single loop.
Instrumento compartilhado é aquele que
executa a mesma função, (indicação,
registro ou controle), de um grande número
de variáveis, simultaneamente.
É possível se ter o compartilhamento de
várias malhas com um único instrumento
mecânico analógico, como o registrador
multiponto, quando um instrumento registra
até 24 pontos de temperatura (tag TJR .


Fig. 1.3.20. Registro compartilhado de temperatura


Porém, o mais comum, é o
compartilhamento do instrumento eletrônico
digital. A interface para o compartilhamento
é o multiplexador, que é o instrumento que
converte várias entradas em uma única
saída. Depois de multiplexar os sinais, há a
conversão dos sinais analógicos para digital;
(A/D). Quando há controle, o sinal digital
deve ser reconvertido para analógico e
voltar para o elemento final de controle.
Usam-se o conversor digital-para-analógico
e o de-multiplexador. O conjunto destas
funções de multiplexar, converter e
demultiplexar é feito por um único
instrumento chamado de modem
(MODulador-DEModulador).
10. Centralizado ou distribuído
O sistema de controle centralizado é
aquele que converte todas as funções de
interface com o campo (unidades de E/S),
interface com operador, unidades de
controle analógico e digital e gerenciamento
em um único instrumento.
O sistema de controle distribuído
executa as funções de controle
estabelecidas e permite a transmissão dos
sinais de controle e de medição. As
diferentes funções de interface com o
campo (unidades de E/S), interface com
operador, unidades de controle analógico e
digital, gerenciamento são distribuídas
geograficamente e interligadas pelo elo de
comunicação.
Os primeiros sistemas de
instrumentação analógico possuíam uma
sala de controle centralizada, para onde
convergiam todos os sinais de informação
do processo. Na sala de controle havia
Sistemas de Instrumentação
 35
ainda a tomada de decisão do controle. As
primeiras aplicações de controle digital
incluíam um único computador centralizado
para fazer a coleta de dados e o controle do
processo. O alto custo do equipamento
permitia a existência de apenas um (ou dois
computadores, quando havia reserva).
O uso intensivo e extensivo de
microprocessadores devido a grande
redução de seu custo e do equipamento de
processamento de dados permitiu a
distribuição da inteligência entre as
diferentes fases do processo de coletar
dados, condicionar sinais, tomar decisões e
fornecer informação ao operador.
Inicialmente houve a aplicação com
muitos pontos de controle indo para um
painel centralizado, depois com o sistema
digital distribuído, voltou-se a distribuir as
funções de controle na área industrial. A
distribuição de equipamentos de controle
diminui o número e o custo das fiações
entre cada sensor e a sala de controle e
requer um sistema de multiplexagem
confiável e um sistema de comunicação de
dados.
No controle digital distribuído, as funções
de monitoração e controle são distribuídas
em vários painéis locais, cada um com seu
próprio sistema digital, todos interligados por
um sistema de comunicação. As operações
são distribuídas funcional e fisicamente
entre os vários processos da planta.


Fig. 1.3.21. Estação de Operação Centralizada


A tendência atual não é mais a de
eliminar o operador, mas assisti-lo melhor,
fornecer-lhe ferramentas mais eficientes e
dar-lhe mais informações acerca do
comportamento do processo, para que ele
possa intervir na operação, nas situações de
emergência, de modo mais eficiente e
seguro. O ênfase é colocado no
desenvolvimento dos equipamentos de
comunicação homem-máquina, com
aquisição de dados e telas de vídeo dando
a possibilidade de estabelecer um dialogo
entre os operadores e o processo.
Atualmente, os sistemas de controle
distribuído proporcionam uma grande
quantidade de informação que deve ser
passada gradualmente aos computadores
periféricos com o fim de prover controles
avançados, otimizar o controle da planta e
gerenciar a sua eficiência. O êxito e
eficiência destas decisões, independente
do seu nível, se baseiam na informação
exata disponível e na existência de um
sistema padronizado de comunicação entre
o sistema de controle distribuído e os
computadores que se acoplam a rede.
11. Real ou Virtual
11.1. Instrumento real
Instrumento real ou convencional é o
equipamento físico que executa a função
para o qual ele foi projetado, construído e
instalado. Ele deve ser especificado com
detalhe para a função a ser executada, pois
ele é pouco flexível.
Um controlador convencional deve ser
especificado e comprado com as ações de
controle necessárias. É muito difícil e quase
impossível fazer atualização (upgrade) de
um controlador convencional, para
acrescentar alguma característica opcional,
não prevista na época de sua compra.
Como já visto, o instrumento real pode
ser montado no campo ou na sala de
controle, pode ser pneumático ou eletrônico,
pode ser dedicado ou compartilhado por
várias malhas de medição e controle.
Atualmente, por causa do uso intensivo
e extensivo do computador pessoal na
medição e controle de processo, há uma
tendência universal de substituir o
instrumento real de painel pelo instrumento
virtual. Porém, nem tudo pode ser virtual. Os
sensores e transmissores, que são a
interface com o processo, certamente
Sistemas de Instrumentação
 36
continuarão a ser físicos, reais,
convencionais.
11.2. Instrumento virtual
Um instrumento virtual é definido como
uma camada de software, hardware ou de
ambos, colocada em um computador de uso
geral, de modo que o usuário possa
interagir com o computador como se fosse
um instrumento eletrônico tradicional
projetado pelo próprio usuário.
Controlador virtual é aquele construído
dentro de um computador pessoal.
Atualmente, são disponíveis aplicativos para
desenvolver a face do controlador
(template), seu bloco funcional PID e os
programas intermediários para interligar
imagens, layouts, blocos e sinais externos.
Do ponto de vista do operador usuário, é
muito difícil ver rapidamente as diferenças
entre um instrumento virtual, constituído de
programa e equipamento e um real, que é
apenas equipamento. O que se vê na tela
do computador não dá imediatamente um
entendimento da filosofia de base. Diferente
de um hardware, em que se pode abrir a
caixa e olhar dentro, a arquitetura no
software é abstrata e não é imediatamente
visível para um olho nu.Fig. 1.3.22. Controlador virtual na tela do monitor

Para dar um exemplo, quando se tem
um computador pessoal com um circuito de
aquisição de dados embutido, para um
instrumentista ou operador de processo, o
instrumento pode funcionar como indicador,
registrador, controlador ou chave de
atuação.
A única diferença entre o instrumento
convencional e o virtual é o software e por
isso tem se a idéia que o software é o
instrumento.
Através do monitor de vídeo, teclado e
mouse, o operador pode fazer tudo no
processo industrial que é feito com o
instrumento convencional, como:
1. alterar ponto de ajuste do
controlador,
2. passar de automático para manual e
vice-versa e em modo manual, atuar
diretamente no elemento final de
controle
3. estabelecer pontos de alarme de
máximo e de mínimo
4. alterar os parâmetros da sintonia
(ganho, tempo integral e tempo
derivativo)
Adicionalmente, como o instrumento
dentro do computador possui muito mais
recursos, o operador pode:
5. ver a curva de resposta do
controlador para atestar o resultado
da sintonia
6. ver a curva de tendência histórica


Fig. 1.3.23. Vista frontal de um controlador virtual


11.3. Controlador virtual comercial
Como visto, o controlador é um
instrumento que recebe um sinal de
medição da variável controlada (PV), recebe
um ponto de ajuste estabelecido pelo
operador (SP) e gera um sinal de saída
(MV), que é uma função matemática
específica da diferença entre a medição e o
Sistemas de Instrumentação
 37
ponto de ajuste. Tipicamente, o sinal de
saída vai para uma válvula de controle.
O ponto de ajuste pode ser
1. local, estabelecido pelo operador
2. remoto, determinado por um outro
sinal, por exemplo saída de outro
controlador
3. remoto ou local, selecionado por
uma chave
Todo controlador possui uma chave
seletora para definir o modo de operação:
1. automático, quando a saída é
determinada apenas pelo
controlador, em função das ações e
da diferença entre a medição e o
ponto de ajuste
2. manual, quando a saída é gerada
diretamente pelo operador
O controlador pode ter ou não ter
alarme. O alarme pode ser de baixa, de alta
ou ambos. Como nos indicadores, o
controlador sem alarme possui uma linha do
balão preta e o controlador com alarme,
linha vermelha. Todo controlador possui um
balão com cinza escuro, para permitir a
chamada da sua face frontal, através de um
gatilho.
A seqüência do alarme do controlador é
idêntica à do indicador.




Fig. 1.3.24.Face frontal do controlador, com ponto de
ajuste apenas local

Face frontal do controlador
O balão cinza escura do controlador
indica que há um gatilho nele. Quando o
operador coloca o cursor sobre este balão,
aparece a mãozinha vermelha. Quando ele
clica sobre o balão, aparece ao lado e
acima do balão a face frontal do controlador,
permitindo ao operador ter mais
informações sobre o controlador e atuar no
processo através do controlador.
A face do controlador virtual é similar a
de um controlador convencional, possuindo:
1. barra gráfica verde da variável
medida (PV)
2. barra gráfica azul do ponto de ajuste
(SP)
3. barra gráfica vermelha da saída do
controlador (MV),
4. chave seletora A/M
(automático/manual). Quando está
em automático, aparece a chave
Auto e quando está em manual, a
chave Manual.
5. Chaves (4) de atuação manual da
saída do controlador, atuável
somente quando o controlador está
em modo manual: uma lenta e outra
rápida, uma subir e outra para
descer. Estas chaves não estão
habilitadas quando o controlador
está em automático.
6. Chave seletora Remoto ou Local do
ponto de ajuste (chave opcional)
7. Chaves (4) de atuação manual do
ponto de ajuste local, atuável
somente quando o controlador está
com ponto de ajuste local: uma lenta
e outra rápida, uma subir e outra
para descer. Esta chave não está
habilitada quando o controlador está
em ponto de ajuste remoto.
8. Indicações digitais dos valores do
ponto de ajuste (SP), variável
medida (PV) e saída do controlador
(MV), logo abaixo das barras
gráficas.
9. Botão (ícone parecido com gráfico)
para chamar a tela de tendência da
variável controlada.
10. Indicação do status da abertura da
válvula: A para aberta e F para
fechada.
11. Botão para chamado das telas de
sintonias P, I e D.
Sistemas de Instrumentação
 38
Ação Automática ou Manual
Todos os controladores possuem a
opção de modo Automático ou Manual.



Fig. 1.3.25. Frontais do controlador: operação do
controlador em modo Automático ou Manual


Em modo automático (Auto), a chave de
alteração da saída não está habilitada. O
operador pode alterar o ponto de ajuste
local, atuando nas chaves à esquerda (SP),
para aumentar ou diminuir, de modo rápido
ou lento. Em modo Manual, a chave de
alteração do ponto de ajuste não está
habilitada. Através das chaves de atuação
da saída, o operador pode atuar
diretamente no processo, para aumentar ou
diminuir, de modo rápido ou lento.
Quando o operador clica na chave virtual
Manual ou Auto do frontal, aparece uma
janela para confirmar ou cancelar a
mudança.



Fig.1.3.26. Imagem que aparece para confirmar ou
canelar a transferência Auto-Manual da saída do
controlador


Se o operador clicar em Auto, a ação
muda ou continua em automático; se clicar
em Manual, a ação muda ou continua em
manual e se clicar em Cancel, a ação
continua como está (nada é alterado).
Ponto de ajuste Remoto ou Local
Há controladores com ponto de ajuste
local e controladores com ponto de ajuste
local ou remoto (p. ex., controlador de
relação de vazões).
Em modo Manual, a chave de alteração
do ponto de ajuste não está habilitada. Em
modo automático (Auto) e com o ponto de
ajuste selecionado para Local, a chave de
alteração do ponto de ajuste fica habilitada:
o operador pode alterar o ponto de ajuste
local, atuando nas chaves à esquerda (SP),
para aumentar ou diminuir, de modo rápido
ou lento. Enquanto o controlador estiver em
modo Auto e com a chave de ponto de
ajuste em Remoto, as chaves de alteração
do ponto de ajuste desaparecem. Neste
caso, o ponto de ajuste é alterado
automaticamente, através de algum sinal
externo que chegue ao controlador
(tipicamente é a saída de outro controlador,
quando os dois estão em controle cascata).



Fig. 1.3.27. Frontais do controlador Local ou Remoto

Sistemas de Instrumentação
 39

Fig. 1.3.28. Frontais do controlador Local ou Remoto


Quando o operador clica na chave virtual
Local ou Remoto do frontal do controlador,
aparece uma janela para confirmar ou
cancelar a mudança.



Fig. 1.3.29. Imagem que aparece para confirmar ou
canelar a transferência Local-Remoto do ponto de
ajuste


Se o operador clicar em Local, a ação
muda ou continua em local; se clicar em
Remoto, a ação muda ou continua em
remoto e se clicar em Cancel, a ação
continua como está (nada é alterado).
Controle de relação
Há malhas com controle de relação de
vazões de HCN e Propanona.
A saída do controlador de vazão de
Propanona vai para o ponto de ajuste do
controlador de vazão de HCN, passando por
uma estação de relação (FFC). Esta relação
pode ser ajustada pelo controlador, que
clica no botão Relação


Fig.1.3.30. Frontal de controlador com ponto de ajuste
Remoto ou Local e modo de operação Manual e
Automático.


Quando o operador clica na janela da
indicação digital da Relação, aparece a
janela para a alteração desta relação.



Fig. 1.3.31. Janela para entrar com novo valor da
relação


Sintonia do Controlador
Quando o operador clica na tecla virtual
PID aparece uma nova face frontal dos
ajustes de sintonia do controlador.


Fig. 1.3.32. Janela para sintonia do controlador


Sistemas de Instrumentação
 40
Clicando no botão X, na parte superior
direita da janela de sintonia, ela é fechada
(desaparece da tela).
Quando o operadorclica na janela com a
indicação digital do ganho proporcional (kp),
aparece a tela para ajuste do ganho do
controlador.



Fig. 1.3.33. Janela para entrar com o novo valor do
ganho


Quando o operador clica na janela com a
indicação digital do ganho integral (ki),
aparece a tela para ajuste do ganho do
controlador.



Fig. 1.3.34. Janela para entrar com novo valor do
ganho integral


Quando o operador clica na janela com a
indicação digital do ganho derivativo (kd),
aparece a tela para ajuste da ação
derivativa do controlador.



Fig. 1.3.35. Janela para entrar com novo valor do
ganho derivativo


A sintonia do controlador (ajustes do
ganho proporcional, ganho integral e ganho
derivativo) é relativamente complexa e por
isso, por enquanto, é feita apenas pelo
Supervisor ou por instrumentista experiente.
Clicando no botão X, na parte superior
direita da imagem, a face frontal do
controlador é fechada (desaparece da tela).
Tela de ajuda
Quando operador clica na tecla virtual
ATUALIZA, o novo valor entra e foi feita a
alteração. Quando o operador clica na tecla
virtual AJUDA, aparece a tela de ajuda.
Janelas de modificação de ajustes
Em todas as telas de modificação de
ajustes (Modify Tag Value), há as seguintes
informações:
1. Nome do tag (Tag Name)
2. Descrição do parâmetro alterado
3. Valor corrente
4. Novo valor a ser ajustado
5. Janela com o novo valor
6. Teclas para confirmar (OK), Cancelar
(Cancel) ou de Ajuda (Help).
Se operador clica em OK, o novo valor é
confirmado; se clica em Cancel, o antigo
valor é mantido. Quando ele clica em Help,
aparece a janela de ajuda.
Se o valor entrado está fora da faixa
aceitável, aparece uma janela informando o
fato e o operador tem que entrar com um
valor aceitável.



Fig. 1.3.36. Janela de alerta para entrada de valor
inválido de qualquer parâmetro


Sistemas de Instrumentação
 41
Tendência do controlador
Quando o operador clica na chave virtual
com um ícone de gráfico, aparece a tela
com a tendência (real ou histórica) da
variável controlada.



Fig. 1.3.37. Imagem do gráfico de tendência do
controlador FQC-210-1A


No menu e em Modes, pode-se escolher
a tendência real ou tendência histórica. Em
tendência real, o gráfico mostra a variável
em tempo real, a partir do instante zero. Em
tendência real, o gráfico mostra o histórico
da variável controlada. Clicando na barra de
rolamento, pode-se andar para trás ou para
frente no tempo.




 Apostila\Instrumentação Sistemas.doc 03 SET 00 (Substitui 10 DEZ 98)

 42
1.4
Terminologia



2.1. Introdução
Deve haver uma uniformidade de
termos e nomenclatura no campo da
instrumentação de processo. Aqui estão
definidos os principais termos
especializados da Instrumentação, que
podem ser levemente ou totalmente
diferentes do uso comum.
Os termos definidos são convenientes
para o uso do pessoal envolvido de algum
modo com a Instrumentação, incluindo
projeto, fabricação, montagem, operação,
manutenção, teste e venda.
Os tipos de indústrias de processo
incluem: química, petróleo, gás e óleo,
petroquímica, geração de energia,
siderúrgica, metalúrgica, alimentícia, têxtil,
farmacêutica, papel e celulose e
mineração.
2.2. Definições e Conceitos
Ação do Controlador
Modo como a saída do controlador
varia em função da variável medida.
O controlador possui ação direta
quando o valor do sinal de saída aumenta
quando o valor da entrada (variável
medida) aumenta.
O controlador possui ação inversa
quando o valor do sinal de saída aumenta
quando o valor da entrada (variável
medida) diminui.
Ação de Controle
Ação do controlador ou de um sistema
de controle é a natureza matemática
(função) da variação da saída provocada
pela entrada. A saída pode ser um sinal ou
um valor da variável manipulada. A entrada
pode ser o sinal de realimentação negativa
da malha quando o ponto de ajuste é
constante, um sinal de erro real ou a saída
de outro controlador. Ação é também
chamada de modo.
Ação Derivativa (Rate) é a ação de
controle em que a saída é proporcional à
taxa de variação da entrada. A ação
derivativa é expressa em tempo (s).
Ação Flutuante(Floating) é a ação de
controle em que a taxa de variação da
saída é uma função pré determinada da
entrada. Um erro na variável controlada faz
a saída do controlador variar em uma taxa
constante. O erro deve exceder limites
predeterminados antes do controlador
começar a variar.
Ação Integral (Reset) é a ação de
controle em que a saída é proporcional à
integral no tempo da entrada. A taxa de
variação da saída é proporcional à entrada.
A ação integral é expressa em repetições
por tempo (s).
Ação Liga-Desliga é a ação de
controle em que a saída é 0 ou 100% e o
elemento final de controle está ligado ou
desligado.
Ação Proporcional é a ação de
controle em que há uma relação linear
contínua entre a saída e a entrada.
Acessível
Instrumento visível pelo operador de
processo, que apresenta sinais visuais de
indicação e registro de valores da variável
de processo ou requer a atuação do
operador, para estabelecer ponto de
ajuste, transferir de automático para
manual e vice-versa, atuar manualmente
Terminologia
 43
no processo, acionar chaves liga-desliga.
Instrumento acessível ao operador é
montado no painel de leitura ou display;
instrumento não acessível é montado em
armário cego ou rack.





Fig. 1.4.1. Conceitos de Display e Armário
(Rack)

Ajuste
Operação no instrumento para torná-lo
exato ou eliminar seus erros sistemáticos.
Geralmente o ajuste é feito depois da
calibração. Quando o instrumento não fica
exato depois de vários ajustes, ele requer
manutenção. Cfr. calibração.
Os principais ajustes de calibração do
instrumento são o de zero e o de
amplitude de faixa (span).
Alarme
Alarme é a indicação da existência de uma condição
normal ou anormal através de um sinal sonoro,
visual ou ambos. A condição anormal geralmente
consiste em o valor de uma variável de processo
atingir um valor limite, alto ou baixo, predeterminado.
O alarme geralmente requer a atuação ou atenção
do operador.
Amortecimento
Redução progressiva ou supressão da
oscilação em um instrumento ou sistema.
A resposta a um degrau é chamada de
criticamente amortecida quando o tempo
de resposta é tão rápido quanto possível
sem overshoot. É sub amortecida quando
ocorre overshoot ou superamortecida
quando a resposta é mais lenta que a
crítica.
Amortecimento viscoso usa a
viscosidade dos fluidos para fazer o
amortecimento.
Amortecimento magnético usa a
corrente induzida nos condutores elétricos
pelas variações no fluxo magnético para
fazer o amortecimento.
Amplificador
Dispositivo que possibilita um sinal de
entrada controlar a potência de uma fonte
independe de sinal e assim ser capaz de
entregar uma saída que suporta alguma
relação com, e é geralmente maior que o
sinal de entrada.
Analisador
Nome incorreto atribuído a instrumento
usado para medir pH, concentração,
composição, condutividade ou densidade.
Os nomes corretos são sensor de análise,
transmissor de análise, indicador de
análise ou registrador de análise.
Análise
Variável de processo que consiste na
determinação da composição de uma
substancia, em percentagem (%) ou partes
por milhão (ppm). Também é incluída
como análise o pH (potencial de H+), pIon
(potencial de íon), ORP (potencial de óxido
redução), condutividade elétrica,
densidade. Análise é uma quantidade
física e não uma função de instrumento e
por isso deve ser preferida a forma de
sensor de análise (AE), transmissor de
análise (AT), indicador de análise (AI) ou
registrador de análise (AR)
Terminologia
 44
Analógico
Propriedade que se refere ao sinal,
função, tecnologia e display.
Sinal analógico é aquele que pode
assumirinfinito número de níveis, entre 0 a
100%. O sinal de comunicação de 4 a 20
mA cc é exemplo de um sinal analógico.
Função analógica é aquela que envolve
medição, como controle ou registro.
Tecnologia analógica é a baseada no
amplificador operacional (amp op).
Display analógico é baseado em escala
e ponteiro, onde um é móvel e outro é fixo.
O instrumento que manipula sinais
analógicos na sua entrada ou saída é
chamado de analógico. Cfr. Digital.
Aquecimento (warm up)
Período de tempo necessário para o
instrumento eletrônico se estabilizar e
operar normalmente, depois de ligado. O
instrumento pode apresentar erros
grosseiros ou não operar corretamente
durante o período de aquecimento.
Área de ambiente
Local qualificado na planta com
condições ambientais especificadas de
conformidade com a severidade. As áreas
possíveis são: área de ar condicionado,
área de sala de controle, área externa e
área protegida
Área de ar condicionado é um local
com temperatura mantida constante em
um valor nominal dentro de uma tolerância
estreita e igual a um valor confortável
típico. A umidade é também mantida
dentro de uma faixa estreita. Áreas com ar
condicionado possuem circulação de ar
limpo e são tipicamente usadas para
instrumentação como computador ou outro
equipamento requerendo ambiente
controlado.
Área de sala de controle é um local
com facilidade de aquecer ou resfriar o
ambiente. As condições são mantidas
dentro de limites especificados. Pode
haver ou não controle automático de
temperatura e umidade. As áreas da sala
de controle são comumente apropriadas
para a operação do sistema de controle,
havendo a presença continua de
operadores.
Área externa é um local em que o
equipamento está exposto a condições
ambientais sem proteção, incluindo
temperatura, umidade, raio de sol direto,
vento, chuva e sereno.
Área protegida é um local de processo
industrial com proteção contra exposição
direta dos elementos, como luz do sol
direta, chuva, vento e sereno. As
temperatura e umidade podem ser as
mesmas da área externa. Pode haver
condensação. A ventilação é natural.


Fig. 1.4.2. Diferentes áreas de processo

Armário (Rack)
Painel sem indicações que não fornece
informação e nem requer atenção do
operador. Pode ser considerado, também,
a parte traseira de um painel de leitura. Cfr.
Painel.
Atenuador
Dispositivo que diminui o tamanho do
sinal entre dois pontos ou entre duas
freqüências. Atenuação é o inverso do
ganho. A atenuação pode ser expressa
como uma relação adimensional, relação
escalar ou em decibel (dB).
Atenuação 4:1 é um critério de sintonia
de controlador de processo onde a
amplitude do desvio (erro) da variável
controlada, seguindo um distúrbio, é
cíclica, de modo que a amplitude de cada
pico é ¼ do pico anterior.
Atraso (delay)
O intervalo de tempo entre um sinal
variando e sua repetição para alguma
Terminologia
 45
duração especificada em um ponto a
jusante do caminho do sinal.
Atuador
Parte do elemento final de controle que
translada o sinal de controle em ação do
equipamento final de controle no processo.
A válvula de controle geralmente possui
um diafragma acionado pneumaticamente
como atuador.
Auto – aquecimento
Aquecimento interno resultante da
dissipação da energia elétrica no sensor.
Fenômeno indesejável que ocorre na
medição de temperatura com resistência.
Auto - regulação
A propriedade de algumas variáveis no
processo adotarem um valor estável sob
dadas condições de carga, mesmo sem
um sistema de controle. Por exemplo, a
temperatura de fervura da água é de 100
oC, à pressão atmosférica padrão (103,1
kPa)
Auto - sintonia
A propriedade de alguns controladores
microprocessados adotarem
automaticamente os melhores valores de
sintonia (ganho, tempo integral e tempo
derivativo), sempre que as condições de
carga do processo variarem.
Backlash
Um movimento relativo entre partes
mecânicas que interagem, resultando em
folga, quando o movimento é invertido.
Banda Proporcional
A variação na entrada de um
controlador Proporcional requerida para
produzir uma variação total na saída.
Assim, se 10% de variação no erro causa
uma variação de 100% na saída do
controlador, então é banda proporcional é
de 10.
Banda proporcional é a relação da
variação de entrada sobre a da saída.
Banda proporcional é o inverso do
ganho.
Banda proporcional é a região onde há
controle automático.
Bourdon C
Um sensor de pressão que converte a
pressão em um pequeno deslocamento
aproximadamente linear. Ele é chamado
de bourdon por causa de seu inventor e C,
por causa de seu formato encurvado. Seu
funcionamento se baseia na deformação
elástica do elemento. Outros elementos
similares são: diafragma, fole, espiral e
helicoidal.


Fig. 1.4.3. Bourdon C

Banda morta
A faixa através da qual uma entrada
pode ser variada sem provocar resposta
detectável. A banda morta é geralmente
expressa em percentagem da amplitude de
faixa.
Base de numeração
O número cujas potências determinam
o valor de cada posição no número. O
mais usado no dia a dia é o decimal ou
base 10. Em computação, o sistema
padrão é o binário ou base 2. Em
configuração de sistemas digitais, é
comum se encontrar as bases octal (base
8) e hexadecimal (base 16). A base
hexadecimal é útil em casos onde as
palavras são compostas de múltiplos de 4
bits (palavras de 4, 8, 16, 32 bits). A base
octal é mais útil onde as palavras são
compostas de múltiplos de 3 bits (3, 6, 9 ou
12 bits)
Terminologia
 46
Binário
Um sistema de representação de
números de base 2, onde só existem os
dígitos 0 e 1. É o sistema de trabalho dos
computadores digitais. O binário pode ser
considerado um caso especial de digital,
quando se tem apenas um bit. A saída de
uma chave é um sinal binário, pois a chave
só pode estar ligada ou desligada. Cfr.
Digital.
Bico-Palheta
Peça fundamental de todo instrumento
pneumático que transmite, manipula ou
controla sinais. Basicamente, o conjunto
converte um pequeno deslocamento da
palheta no sinal padrão pneumático de 20
a 100 kPa (0,2 a 1,0 kgf/cm2 ou 3 a 15 psi).
Bocal
Tipo especial de restrição usada para
medir vazão de fluidos, gerando uma
pressão diferencial proporcional ao
quadrado da vazão. É usado em sistema
de calibração de medidores de vazão de
gases, pois ocorre nele o fenômeno da
vazão crítica.


Fig. 1.4.4. Bocal de vazão
Bode, Diagrama de
Um gráfico de função de transferência
versus freqüência, onde o ganho
(geralmente em dB) e fase (em graus) são
plotados contra a freqüência em uma
escala logarítmica.
Bulbo
Parte sensível do elemento primário de
temperatura. Invólucro que protege o
termopar ou o fio de resistência detectora
de temperatura ou que contem o fluido de
enchimento do elemento termal. O bulbo
não é o elemento sensor.
Bypass
Caminho alternativo em torno de outro
componente, tubulação, ligação ou
sistema, usado principalmente para
permitir a manutenção do equipamento
colocado no caminho principal.


Fig. 1.4.5. Calibração a seco

Calibração
Operação de verificar a exatidão de um
instrumento através da comparação com
outro padrão rastreado. Determinação dos
pontos em que as graduações da escala
estão colocados. Também chamada de
aferição ou verificação. Cfr. Ajuste.
Calibração a seco de transmissor é
aquela feita contornando o seu elemento
sensor; gerando valores internos como
padrão, não requerendo o padrão da
variável sendo medida.
Ciclo de Calibração é a aplicação de
valores conhecidos da variável medida e o
registro dos valores correspondentes das
leituras de saída, sobre a faixa do
instrumento, nos sentidos de subida e
descida.
Curva de Calibração é a
representação gráfica do relatório de
calibração.
Rastreabilidade da Calibração é a
relação da calibração de um instrumento
com um instrumento calibrado e certificado
por um LaboratórioNacional, através de
um processo passo a passo.
Relatório de Calibração é a tabela ou
gráfico da relação medida de um
instrumento comparado com um padrão,
em toda sua faixa.
Terminologia
 47
Campo
Área industrial, off site limit bateries,
área externa, local. Cfr. Sala de controle.


Fig. 1.4.6. Estado de instrumento de campo

Carga
Carga do processo expressa os valores
nominais de todas as variáveis em um
processo que afetam a variável controlada,
exceto a variável manipulada e a
controlada.
Cavitação
Fenômeno indesejável da evaporação
do líquido e a implosão de bolhas quando
o vapor volta ao estado líquido, que ocorre
em interior de tubulações quando há
diminuição da pressão ou aumento da
temperatura. A cavitação pode ocorrer no
interior de elementos sensores de vazão,
bombas, restrições e válvulas.
A cavitação pode destruir internos de
válvulas e sensores colocados na
tubulação. Cfr. flacheamento (flashing).
Célula de carga
Sensor elétrico para medição de
pressão ou peso. A ação é baseada em
strain gauges montados dentro da célula
em uma barra de força. Também chamada
de célula extensiométrica. É o elemento
sensor padrão da balança eletrônica. Cfr.
cristal piezoelétrico e strain gauge.
Centro de Controle
Uma estrutura de equipamentos para
medir, controlar ou monitorar um processo.
Também pode se referir à sala de
controle da planta.

Fig. 1.4.7. Operador em Centro de
Controle

Chave
Dispositivo que liga, desliga ou
seleciona um determinado circuito elétrico.
A chave pode ser manual ou automática.
Chave automática é acionada quando a
variável de processo atinge um valor
predeterminado. Chaves automáticas
clássicas são: pressão (pressostato),
temperatura (termostato), nível, vazão,
posição (chave fim de curso).
Choque mecânico
Aplicação momentânea de uma força
de aceleração a um equipamento. É
geralmente expresso em número de
acelerações da gravidade (g).
Cíclico
Uma condição de estado permanente
ou oscilação transiente de um sinal em
relação ao valor nominal
Condições de Operação
Condições em que um instrumento ou
equipamento está sujeito, não incluindo a
variável medida por ele. As condições de
operação incluem: temperatura ambiente,
pressão ambiente, força gravitacional,
campos eletromagnéticos, inclinação,
variações da alimentação (tensão,
freqüência, harmônicas), choque e
vibração.
As condições de operação normais
são a faixa de condições de operação
dentro da qual o instrumento é projetado
para operar e para a qual são
estabelecidas as influências de operação.
As condições de operação de
referência são a faixa de condições de
operação dentro da qual as influências de
Terminologia
 48
operação são desprezíveis. As condições
de referência são usualmente estreitas.
Por exemplo, a condição de referência de
operação típica de um instrumento é de 24 ± 2 oC .



Fig. 1.4.8. Diagrama das condições de operação

As condições de transporte e
armazenamento são a faixa de condições
em que um instrumento ou equipamento
está sujeito entre o tempo de construção e
o tempo de instalação, incluindo o tempo
em que ele estiver desligado. Não deve
ocorrer nenhum dano físico ou defeito de
operação durante este período, porem,
pode ser necessário se fazer pequenos
ajustes e calibração para restaurar sua
condição de operação normal.




Fig. 1.4.9. Instrumento montado no campo
Condutância
Em circuito de corrente contínua, é o
inverso da resistência e portanto é a
medida da habilidade de um circuito
conduzir a corrente. Em corrente alternada,
é a parte real da admitância, quando a
impedância não contem reatância.
Sua unidade SI é o siemens (S) e não
é mho.
Condutividade (elétrica)
Variável de processo ou grandeza
física que consiste na relação da
densidade de corrente elétrica para o
campo elétrico no material. Também
conhecida como condutância específica.
Condutividade é diferente de condutância.
Também existe condutividade termal,
condutividade acústica
Confiabilidade
Probabilidade que uma parte componente,
instrumento ou sistema funcione
satisfatoriamente, sob condições,
determinadas sem manutenção, durante
determinado período de tempo.
Conhecimento (Acknowledgement)
Chave do sistema de intertravamento
ou alarme utilizada para silenciar o sistema
sonoro, depois que o sistema é acionado.
Compartilhado
Um único instrumento executa a
mesma função, geralmente indicação,
registro ou controle, de um grande numero
de variáveis, simultaneamente; é o
instrumento associado a muitas malhas.
Cfr. Dedicado.
Compensação
Provisão de uma construção especial,
equipamento suplementar, circuito ou
materiais especiais para contrabalançar
fontes de erro devidas às variações em
condições de operação específicas.
Eliminação de erros variáveis provocadas
por modificação.
Transporte e Armazenamento
Limites de operação
Operação normal
Limites de referência
Condição de referência
Limites de referência
Operação normal
Limites de operação
Transporte e Armazenamento
Terminologia
 49
Compensador
Equipamento que converte um sinal em
alguma função que direciona o elemento
final de controle para reduzir desvios na
variável diretamente controlada.
Computador Analógico
Computador analógico é o instrumento
que
1. faz operações matemáticas (soma,
multiplicação, divisão e integração)
2. seleciona sinais de máximo ou
mínimo
3. lineariza sinais, p. ex.., extração da
raiz quadrada e caracterização de
sinal.
O computador analógico é também
chamado de relé pneumático ou pelo nome
específico, p. ex., somador, extrator de raiz
quadrada.



Fig. 1.4.10. Computador analógico pneumático

Computador Digital
Sistema baseado no circuito integrado
microprocessador. O computador inteiro
geralmente está embutido em uma única
placa de circuito impresso e trabalha com
palavras de dados com 8, 16 e 32 bits.
Configuração
Seleção através de comandos do
teclado da estrutura básica do algoritmo de
controle, do formato da leitura e das
terminações de entrada e saída.
Configurar por programação é fazer
as ligações de blocos funcionais através de
programação de computador (software). A
configuração por programação é lógica e
não física. Cfr. Fiação física



Fig. 1.4.11. Instrumento configurável
Conformidade
Conformidade é o grau de aproximação
de uma curva a outra específica (e.g.,
linear, logarítmica, parabólica, cúbica).
Geralmente é medida em conformidade e
expressa em não conformidade. É um dos
parâmetros da exatidão especificada do
instrumento. A conformidade pode ser
independente, baseada no terminal e
baseada no zero.
Constante de Tempo
Um número caracterizando o tempo
necessário para a saída de um
equipamento atingir aproximadamente
63% do valor final, em resposta a um
degrau aplicado na entrada. A constante
de tempo é também chamada de tempo
característico.
Consumo de ar
A máxima taxa em que o ar comprimido
é consumido por um instrumento
pneumático, dentro de sua faixa de
operação e durante condições de sinal
constante. Geralmente expressa em m3/hr,
a temperatura e pressão especificadas.
Controlador
Instrumento que opera
automaticamente para regular uma variável
controlada. O controlador a realimentação
negativa recebe um sinal proporcional à
variável medida, compara-o com um valor
de referência estabelecido pelo operador e
gera um sinal padrão na saída que é
função matemática da diferença entre a
medição e a referência. O sinal de saída
tende a manter a variável controlada igual
ou em torno do valor desejado.
O controlador pode ter o nome das
ações de controle embutidas; tem-se
controlador liga-desliga (on-off),
controlador proporcional (P), controlador
Terminologia
 50
proporcional mais integral (PI), controlador
proporcional mais derivativa (PD),
controlador mais integral mais derivativa
(PID).Fig. 1.4.12. Controladores single loop

Controlador Single Loop é um
instrumento microprocessado, configurável
e dedicado ao controle de uma, duas ou
até quatro malhas de controle. Alguns
modelos podem ser reconfigurados para
computador de vazão.
O controlador pode também ser auto-
operado; chama-se regulador.
Controle Compartilhado
Controle em que um único controlador
divide seu tempo de computação e
controle entre várias malhas de controle.
Em vez de ser dedicado a uma única
malha, ele é compartilhado por todas as
malhas da planta e assume o controle de
cada malha, uma por vez, de modo cíclico,
em uma varredura predeterminada.
Controle Digital Direto
Controle feito por um dispositivo digital
que executa todas as funções de detecção
de erro e atuação no elemento final de
controle.
Controle Liga-Desliga
Um sistema de controle com duas
posições, em que um dos dois valores
discretos é zero. É um sistema simples de
controle onde a saída do controlador só
pode estar ligada (alta) ou desligada
(baixa) e consequentemente o elemento
final de controle está totalmente aberto
(100%) ou fechado (0%). O controle liga-
desliga pode ser realizado através de
chave.
No controle liga-desliga convencional
um único ponto serve para ligar e desligar
o sistema. O Controle com Intervalo
(Gap) Diferencial é um controlador liga-
desliga, com dois pontos de atuação: um
para ligar e outro para desligar. A
vantagem é que o elemento final de
controle atua menor número de vezes e a
desvantagem é que a amplitude de
variação da variável é maior.
Controle Lógico Programável
Sistema digital, compartilhado, aplicado
principalmente para controle lógico de
processos com muita operação de liga-
desliga. Como não possui interface
Homem-Máquina, geralmente é associado
a um sistema de computador onde roda
um aplicativo para controle supervisório. É
chamado abreviadamente de CLP.
Controle Multivariável
Sistema de controle mais elaborado,
onde estão envolvidas duas ou mais
malhas de controle ou duas ou mais
variáveis de processo.
Controle Adaptativo é aquele em que
os meios automáticos são usados para
variar o tipo ou influência (ou ambos) dos
parâmetros de controle, de modo a
melhorar o desempenho do sistema de
controle.
Controle Auto-seletor é um sistema de
controle com dois ou mais controladores,
em que apenas um é selecionado para
executar o controle, enquanto todos os
outros ficam em espera. É mandatório o
uso de um seletor de sinais. É também
chamado de controle override.
Controle Cascata é um sistema de
controle com duas malhas fechadas, em
que a saída de um controlador (primário) é
o ponto de ajuste de outro controlador
(secundário).
Controle Faixa Dividida é um sistema
de controle em que o controlador atua em
dois ou mais elementos finais de controle.
É também chamado de split range.
Terminologia
 51
Controle Relação de Vazões é um
sistema de controle em que o controlador
recebe n medições de vazão e atua em
(n – 1) elementos finais de controle para
manter constante a relação entre as
vazões.
Controle Processo
O controle de processo é a regulação
ou manipulação das variáveis que afetam a
operação do processo, de modo a obter
um produto com qualidade desejada em
quantidade eficiente. É o balanço dos
fluxos de energia (pressão e temperatura)
e de material (vazão e nível).



Fig. 1.4.13. Terminologia da malha de controle

Controle Preditivo Antecipatório
Controle em que a informação referente
a uma ou mais condições que podem
afetar a variável controlada são
convertidas, fora de qualquer malha de
realimentação negativa, em ação corretiva
para minimizar os desvios da variável
controlada.
O uso do controle preditivo
antecipatório não afeta a estabilidade do
sistema, pois ele não é parte da malha de
realimentação negativa que determina a
estabilidade.
Controle Realimentação Negativa
Controle em que a variável medida é
comparada com seu valor desejado para
produzir um sinal de erro de atuação que
age de tal modo a reduzir o tamanho do
erro.
Controle Supervisório
Controle em que as malhas de controle
operam independentemente, sujeitas a
ações corretivas intermitentes. Exemplo de
controle supervisório é o sistema com os
pontos de ajustes variados por uma fonte
externa.
Conversor
Instrumento que transforma uma forma
de energia elétrica em outra.
Conversor A/D que transforma um a
tensão ou corrente de entrada analógica
em um sinal digital proporcional.
Conversor D/A que transforma um sinal
digital, geralmente de um computador, em
uma tensão ou corrente de saída analógica
proporcional.
Coriolis
Força Coriolis é uma pseudoforça
dependente da velocidade em relação a
um sistema que está em rotação com
relação a um sistema inercial de
referência; é igual e oposta ao produto da
massa da partícula onde a forma age e sua
aceleração de Coriolis.
Efeito Coriolis é a deflexão relativa à
superfície da terra a qualquer objeto
movendo acima da terra, causada pela
força Coriolis. Um objeto se movendo
horizontalmente é defletido para a
esquerda, no hemisfério Sul.
O medidor de vazão tipo Coriolis
determina a vazão mássica a partir do
torque em um tubo que sofre uma vibração
externa.


Fig. 1.4.14. Medidor de vazão Coriolis
Variável não
controlada TT TC
TE
Variável
controlada
Temperatura
ambiente
Carga
Saída
Vapor
Variável
manipulada
Produto
Distúrbio
Condensado
Terminologia
 52
Correção
Diferença algébrica entre o valor ideal e
a indicação do valor medido. É a
quantidade que adicionada algebricamente
à indicação dá o valor ideal.
Correção positiva denota que a
indicação do instrumento é menor que o
valor ideal.
correção = valor ideal – indicação
Corpo Negro
Um corpo ideal que absorve toda a
radiação incidente e não emite nenhuma.
(Conceito utilizado na medição de
temperatura com radiação)
Correlação
A interdependência ou associação
entre duas variáveis de natureza
quantitativa ou qualitativa. A correlação
pode variar de –1 (correlação inversa), 0
(não há) a 1 (correlação total).
Corrosão
Destruição gradual de um metal ou liga
devido a processos químicos como
oxidação ou a ação de agente químico. A
corrosão pode ser eliminada ou diminuída
pela escolha criteriosa dos materiais em
contato.
Erosão é a perda de material ou
desgaste de uma superfície provocada
pela alta velocidade de um fluido.
A corrosão é de origem química; a
erosão é física.
Cristal piezoelétrico
Um sensor elétrico de pressão que
gera uma tensão proporcional à pressão
aplicada na entrada. Cfr. strain gage.
Característica, Curva
Uma curva (gráfico) que mostra os
valores ideais em regime ou uma saída de
um sistema como função de uma entrada,
com as outras entradas sendo mantidas
em valores constantes especificados.
Característica de Válvula
Relação em percentagem da vazão e
abertura correspondente da válvula. As
características mais comuns são: linear,
abertura rápida e igual percentagem.
Dedicado
Um instrumento executa uma função
relacionada com uma única variável de
processo; um instrumento corresponde a
uma malha e uma malha corresponde a
um instrumento. Cfr. Compartilhado.
Default
Um valor automaticamente usado, a
não ser que seja especificado outro
diferente.
Densidade
Variável de processo ou grandeza
física que consiste na relação da massa
sobre volume. A unidade SI é kg/m3 .
Embora exista instrumento que meça
diretamente densidade, na prática de
Instrumentação é mais comum medir
densidade através da pressão e
temperatura do fluido do processo.
Desvio (drift)
Uma variação indesejável na relação
saída-entrada durante um período de
tempo. O ponto de desvio é a variação na
saída durante um período especificado de
tempo para uma entrada constante, em
determinada condição de operação de
referência. Os pontos de desvio clássicos
são os de zero e de amplitudede faixa.
Expressão típica: o desvio no meio da
escala para a temperatura ambiente (24 ±
1 oC ), para um período de 48 horas, é de ±0,1% da amplitude de faixa da saída.
Desvio permanente (offset) é a
diferença estável entre o ponto de ajuste e
a medição de um controlador Proporcional,
quando há alteração da carga do processo
ou do ponto de ajuste do controlador. O
desvio permanente pode ser eliminado
manualmente ou automaticamente, através
da ação integral.
Detector
Dispositivo para usado para sentir a
presença de um objeto, radiação ou
composto químico; chamado de elemento
sensor.
Terminologia
 53
Dew Point
A temperatura e pressão em que um
gás começa a se condensar em líquido. A
temperatura de dew point é aquela em que
o ar se torna saturado quando resfriado
sem adição de umidade ou mudança de
pressão; qualquer resfriamento adicional
causa a condensação.
Diafragma
Um sensor de pressão que converte a
pressão em um pequeno deslocamento
aproximadamente linear.
Diagrama ladder
Diagrama consistindo de combinação
de entradas (contatos NA e NF de chaves
manuais, chaves automáticas, relés) e de
saídas (bobinas de relés e de solenóides,
lâmpadas piloto, sirenes) colocados em
forma de degraus de uma escada,
mostrando uma seqüência lógica de
eventos e para ser rodado em um CLP.
Cfr. CLP.



Fig. 1.4.15. Diagrama ladder típico
Digital
Propriedade que se refere ao sinal, função,
tecnologia e display.
Sinal digital é aquele que só pode
assumir determinados níveis, geralmente
dois: 0 ou 1. O sinal digital de comunicação
(protocolo) é um conjunto de bits (0 ou 1).
HART é exemplo de um sinal digital.
Função digital é aquela que envolve
contagem ou manipulação de pulsos.
Tecnologia digital é a baseada em
portas lógicas.
Display digital é baseada em dígitos,
que substitui a escala e o ponteiro.
O instrumento que manipula sinais
digitais na sua entrada ou saída é
chamado de instrumento digital. Cfr.
Analógico.
Display
Representação visível da informação,
em palavras, números, desenhos,
monitores ou consoles de computador.
Imagem da informação. Instrumento ou
painel acessível ao operador, para
apresentar alguma indicação, registro ou
contagem. Também chamado de read out.
Distúrbio
Uma variação indesejável que ocorre
em um processo que tende a afetar
nocivamente o valor da variável controlada.
dp Cell
Um sensor de pressão que responde à
diferença na pressão entre duas fontes,
geralmente usado para medir vazão pela
pressão diferencial através de uma
restrição na tubulação. O transmissor d/p
cell possui um diafragma dp cell.


Fig. 1.4.16. Aplicação típica do d/p cell
saída 2
Vin-1
S
saída 1
Partida
CR1
Parada
CR1-1
CR1-2
Vin
saída 3
Vout-2
LSL
Vout
TR1-2
saída 6
Vout-1 LSH
Vin-2
TR1 saída 4
CR1-3
H
Vin-3
saída 5
TR1-2 T
1800
Terminologia
 54
Driver
Uma seqüência de instruções de
programa que controla um equipamento de
entrada-saída, como um acionador de
disco. Às vezes, chamado de interface.
Elemento Final
Elemento que varia diretamente o valor
da variável manipulada. Equipamento da
malha de controle que está em contato
com o processo, recebendo o sinal do
controlador. Normalmente, é a válvula de
controle com atuador pneumático; pode
ser, também, cilindro, damper, válvula
solenóide. Cfr. Elemento sensor.
Eletrônico
Instrumento cuja alimentação é a
tensão elétrica e cujo sinal padrão de
transmissão de corrente é padronizado de
4 a 20 mA cc. Cfr. Analógico, Digital e
Pneumático
Elo de Comunicação
Circuito físico para ligar equipamentos
com a finalidade de transmitir e receber
dados.
Equipamento
Um aparato para fazer uma
determinada função. Também chamado de
dispositivo.
Erro
A diferença algébrica entre o valor
medido de uma variável e seu valor ideal.
Neste caso é também chamado de
incerteza, desvio ou tolerância.
Um erro positivo denota que a
indicação do instrumento é maior que o
valor ideal.
erro = indicação – valor ideal
Em controle de processo, é o sinal de
diferença entre a medição e o ponto de
ajuste do controlador.
Erro aleatório é aquele que varia seu
pequeno valor e sinal, quando se faz um
grande número de medições nas mesmas
condições e do mesmo valor de dada
quantidade. O erro aleatório nunca pode
ser eliminado e o seu tratamento
estatístico determina seus limites.
Erro ambiental é o causado pela
variação na condição de operação
especificada da condição de referência .
Erro de amplitude de faixa é a
diferença entre a amplitude real e a ideal.
Um instrumento apresenta erro de
amplitude de faixa quando sua curva de
calibração tem inclinação diferente da
ideal.
Erro de atrito é devido à resistência ao
movimento apresentado pelas superfícies
em contato.
Erro de inclinação é a mudança na
saída causada somente pela inclinação do
instrumento de sua posição normal de
operação.
Erro de tensão de montagem é
resultante da deformação de um
instrumento causada pela montagem e
conexões do instrumento.
Erro sistemático é aquele constante
em valor absoluto e sinal, quando se faz
um grande número de medições nas
mesmas condições e do mesmo valor de
uma dada quantidade. O erro sistemático
pode ser eliminado ou diminuído pela
calibração.
Erro de zero é o apresentado pelo
instrumento operando sob condições
determinadas de uso quando sua saída
está no valor inferior da faixa. instrumento
apresenta erro de zero quando sua curva
de calibração não passa pela origem.



Fig. 1.4.17. Sensores de pressão
Espiral
Um sensor de pressão que converte a
pressão em um pequeno deslocamento
aproximadamente linear. Elemento sensor
mecânico que funciona sob deformação
elástica.
Terminologia
 55
Estação Automático-Manual
Dispositivo que possibilita ao operador
selecionar um sinal automático ou um sinal
manual, como a entrada para um elemento
de controle. O sinal automático é
normalmente a saída do controlador,
enquanto o sinal manual é saída de um
dispositivo operado manualmente pelo
operador. É também chamada pelo seu
tag: HIC.
Estação Manual de Controle
Instrumento cujo sinal de saída é
gerado arbitrariamente pelo operador.
Pode ser independente do controlador
automático ou pode estar acoplado a ele.
Cfr. Controlador.


Fig. 1.4.18. Estação manual de controle (HIC)

Exatidão (accuracy)
Grau de conformidade de um valor
indicado com um valor padrão aceito
reconhecidamente (valor ideal). Cfr.
Precisão
Exatidão Especificada é o número
que define um limite que os erros não
excederão quando um equipamento é
usado sob condições de operação
especificadas.
Quando as condições de operação não
são especificadas, devem ser assumidas
as condições de operação de referência.
Como especificação de desempenho, a
exatidão (ou a exatidão de referência) deve
ser assumida para significar a exatidão
especificada do instrumento, quando
usado nas condições de operação de
referência.
A exatidão especificada inclui os efeitos
combinados de conformidade, histerese,
banda morta e repetitividade.
A inexatidão pode ser expressa por:
a) percentagem do valor medido real.
A expressão típica é ±1% do valor
medido.
b) percentagem do fundo de escala. A
expressão típica é ±1% do fundo da
escala ou limite superior da escala
(URL – upper range limit).
c) percentagem da amplitude de faixa
(span). A expressão típica é ±1%
amplitude de faixa.
d) percentagem do comprimento da
escala. A expressão típica é ±1%
oC.
Exatidão Medida é o desvio máximo
positivo e negativo observado no teste de
um equipamento sob condições
especificadas e por um procedimento
específico. Geralmente é medida como
uma inexatidão e expresso como exatidão.
É tipicamente expressa em termos da
percentagem do valor medido ou
percentagem do fundo de escala.
Excitação
Alimentação externa aplicada a um
equipamento para sua operação.do planímetro 5
6.5. Gráficos Circulares Uniformes6
6.6. Seleção e Especificação 6
7. Controlador
1. Conceito 1
2. Componentes Básicos 1
2.1. Medição 1
2.2. Ponto de Ajuste 1
2.3. Estação Manual Integral 2
2.4. Balanço Automático 2
2.5. Malha Aberta ou Fechada 3
2.6. Ação Direta ou Inversa 3
3. Especificação do Controlador 5
3.1. Controlador Liga-Desliga 5
3.2. Controlador com Intervalo Diferencial
 5
3.3. Controlador Proporcional 6
3.4. Controlador P + I 7
3.5. Controlador P + D 8
3.6. Controlador P + I + D 10
3.7. Controlador Tipo Batelada 10
3.8. Controlador Analógico
 12
3.9. Controlador Digital 13

4. Controlador Microprocessado 14
4.1. Conceito 14
4.2. Características 14
4.3. Controladores comerciais 15
4. Controlador SPEC 200 16
4.1. Descrição e Funções 16
5. Estação Manual de Controle 18
5.1. Estação Manual 18
5.2. Estação de Chaveamento A/M
 18
5.3. Estação A/M e Polarização 19
5.4. Serviços Associados 20
8. Válvula de Controle
1. Introdução 1
2. Elemento Final de Controle 1
3. Válvula de Controle 2
4. Corpo 3
4.1. Conceito 3
4.2. Sede 3
4.3. Plug 3
5. Castelo 4
6. Atuador 4
6.1. Operação 4
6.2. Atuador Pneumático 5
6.3. Ações do Atuador 5
6.4. Escolha da Ação 6
6.5. Mudança da Ação 7
6.6. Dimensionamento 7
6.7. Outro Elemento Final 7
7. Acessórios 8
7.1. Volante 8
7.2. Posicionador 8
7.3. Booster 9
8. Característica da Válvula
 10
8.1. Conceito 10
8.2. Válvula e Processo 10
8.3. Escolha de Características 12
9. Operação da Válvula 13
9.1. Aplicação da Válvula 13
9.2. Desempenho 13
9.3. Rangeabilidade 14
10. Vedação e Estanqueidade 15
10.1. Classificação 15
10.2. Fatores do Vazamento 15
10.3. Válvulas de Bloqueio
 15
11. Dimensionamento 16
11.1. Filosofia 16
11.2. Válvulas para Líquidos 17
11.3. Válvulas para Gases 17
11.4. Queda de Pressão 17


12. Instalação 18
12.1. Introdução 18
12.2. Localização da Válvula 18
12.3. Comissionamento 18
12.4. Tensões da Tabulação 19
12.5. Redutores 19
12.6. Instalação da Válvula 19
13. Parâmetros de Seleção 20
13.1. Função da Válvula 20
13.2. Fluido do Processo 20
13.3. Perdas de Atrito do Fluido 20
13.4. Condições de Operação 21
13.5. Vedação 21
13.6. Materiais de Construção 21
13.7. Elemento de Controle 21
14. Tipos de Válvulas 22
14.1. Válvula Gaveta 23
14.2. Válvula Esfera 24
14.3. Válvula Borboleta 25
14.4. Válvula Globo 27
14.5. Válvula Auto-regulada 28
15. Válvulas Especiais 30
15.1. Válvula Retenção 30
15.2. Tipo Levantamento 31
15.3. Retenção Esfera 31
15.4. Retenção Borboleta 31
15.5. Retenção e Bloqueio
 32
16. Válvula de Alívio de Pressão 32
16.1. Função do Equipamento 32
16.2. Definições e Conceitos 32
16.3. Sobrepressão 33
16.4. Válvula de Segurança 34
17. Válvulas Solenóides 36
17.1. Solenóide 36
17.2. Válvula Solenóide 36
17.3. Operação e Ação 37
18. Válvula Redutora de Pressão 38
18.1. Conceito 38
18.2. Precisão da Regulação 38
18.3. Sensibilidade 38
18.4. Seleção 39
18.5. Instalação 39
18.6. Operação 40

5. Especificação de
Instrumentos
1. Informação do Produto 1
1.1. Propriedade (feature) 1
1.2. Especificação 1
1.3. Característica 2
2. Propriedades do Instrumento 2
2.1. Funcionalidade 2
2.2. Estabilidade 6
2.3. Integridade 6
2.4. Robustez 10
2.5. Confiabilidade
 11
2.6. Disponibilidade 15
2.7. Calibração 16
2.8. Manutenção 17
2.9. Resposta dinâmica 18
3. Especificações do instrumento 20
3.1. Especificações de Operação 20
Característica 20
3.2. Especificação de desempenho
 20
3.3. Especificações funcionais 30
3.4. Especificações físicas 31
3.5. Especificação de segurança 32
4. Corrosão dos Instrumentos 41
4.1. Tipos de Corrosão 41
4.2. Corrosão nos instrumentos 41
4.3. Partes molhadas 42
4.4. Materiais de revestimento 42
4.5. Partes expostas ao ambiente 43
4.6. Instrumentos pneumáticos 43
4.7. Instrumentos eletrônicos 43
4.8. Processos Marginais 45
5 Terminologia
2.1. Introdução 1
2.2. Definições e Conceitos 1
2.3. Referências Bibliográficas 31




Medição das Variáveis

Objetivos de Ensino 1
1. Variáveis de Processo 2
1.1. Introdução 2
1.2. Conceito 2
1.3. Dimensões 2
2. Tipos das Quantidades 3
2.1. Energia e Propriedade 3
2.2. Extensivas e Intensivas 3
2.3. Pervariáveis e Transvariáveis 3
2.4. Variáveis e Constantes 4
2.5. Contínuas e Discretas 4
2.6. Mecânicas e Elétricas 4
3. Faixa das Variáveis 6
3.1. Faixa e Amplitude de Faixa 6
3.2. Limites de Faixa 6
3.3. Faixa e Desempenho 6
4. Função Matemática 7
4.1. Conceito 7
4.2. Notação 7
4.3. Função Linear 7
4.4. Correlação 8
1. Pressão
1. Conceitos Básicos 1
1.1. Definição 1
1.2. Unidades 1
1.3. Tipos 2
2. Medição da Pressão 3
2.1. Objetivos da medição 3
2.2. Padrões de calibração 4
2.3. Sensores Mecânicos 6
2.4. Sensores Elétricos 9
2.5. Seleção do Sensor 9
3. Acessórios 9
3.1. Selo Químico 9
3.2. Pressostato 10
2. Temperatura
1. Conceitos Básicos 1
1.1. Definições 1
1.2. Unidades 2
1.3. Escalas 2
1.4. EPIT 3
2. Medição da Temperatura 5
2.1. Introdução 5
2.2. Sensores 5
2.3. Termômetros de vidro 6
2.4. Bimetal 7
2.5. Enchimento Termal 8
2.6. Termopar 9
2.7. Resistência detectora de temperatura
(RTD) 14
3. Acessórios 27
3.1. Bulbo 27
3.2. Capilar 28
3.3. Poço de temperatura 29
4. Referências Bibliográficas 30
3. Vazão
1. Fundamentos 1
1.1. Conceito de vazão 1
1.2. Unidades 2
1.3. Funções Associadas 2
1.4. Dificuldades da Vazão 3
2. Medidores de Vazão 4
2.1. Sistema de Medição 4
2.2. Tipos de Medidores 4
2.3. Quantidade ou Instantânea 4
2.4. Relação Matemática 5
2.5. Diâmetros Totais e Parciais 5
2.6. Com e Sem Fator K 5
2.7. Volumétricos ou Mássicos 6
2.8. Energia Extrativa ou Aditiva 6
2.9. Medidor Universal Ideal 6
2.10. Medidores Favoritos 7
3. Geradores de ∆p 8
3.1. Elemento Gerador 9
4. Placa de Orifício 9
4.1. Conceito 9
4.2. Características Físicas 9
4.3. Tomadas da Pressão 10
4.4. Dimensionamento 10
4.5. Vantagens 11
4.6. Desvantagens e Limitações 11
4.7. Orifício Integral 12
4.8. Tubo Venturi 12
4.9. Outros Geradores da Pressão13
4.10.Seleção do Elemento 13
4.11. Medidor do ∆p 13
5. Medidor Tipo Alvo (Target) 14
6. Rotâmetro de Área Variável 15
7. Deslocamento Positivo 16


8. Medidor Magnético 17
8.1. Princípio de funcionamento 17
8.2. Sistema de Medição 17
8.3. Tubo Medidor 17
8.4. Transmissor de Vazão 18
8.5. Vantagens 18
8.6. Desvantagens e limitações 19
9. Turbina 19
9.1. Princípio de funcionamento 19
9.2. Construção 19
9.3. Vantagens 20
9.4. Desvantagens e limitações 20
10. Medidor tipo Vortex 21
11. Medidor Coriolis 23
11.1. Introdução 23
11.2. Efeito Coriolis 23
11.3. Calibração 24
11.4. Medidor Industrial 24
11.5. Características 25
11.6. Aplicações 25
11.7. Limitações 26
12. Medidor termal 26
12.1. Princípio de Funcionamento 26
12.2. Medidor a Calor 26
13. Medidor ultra-sônico 28
13.1. Introdução 28
13.2. Diferença de Tempo 28
13.3. Diferença de Freqüência 29
13.4. Efeito Doppler 29
4. Nível
1. Conceitos Básicos 1
1.1. Introdução 1
1.2. Conceito 1
1.3. Unidades 2
1.4. Aplicações 2
2. Medição de Interface 3
3. Medição de Nível 4
4. Visor de nível 4
4.1. Medidor com Bóia 5
4.2. Pressão Diferencial 6
4.3. Medição a borbulhamento 9
4.4. Medição com Deslocador 11
4.5. Medição Radioativa 13
4.6. Sistema com radar 20
4.7. Medidor sônico e ultra-sônico 25






Instrumentação

1. Fundamentos
2. Funções
3. Variáveis






1.
Fundamentos







1. Instrumentação
2. Símbolos e Identificação
3. Sistemas de Instrumentação
4. Terminologia




 1
1.1
InstrumentaçãoA
excitação sempre tem valores máximo e
mínimo, acima e abaixo do qual pode se
danificar ou degradar o desempenho do
instrumento.
Faixa
Faixa é a região entre os limites dentro
da qual uma variável é medida. A faixa é
definida por dois números: limite inferior e
limite superior. Assim, a temperatura é
para ser medida entre 20 e 100 oC , define
a faixa da medição de temperatura.
Amplitude de faixa é a diferença
algébrica entre o limite superior e o inferior.
Assim, a temperatura na faixa de 10 a 100
oC possui amplitude de faixa de 80 oC.
Faixa com zero elevado é aquela cujo
início (valor inferior) é menor que zero
(negativo); por exemplo de –20 a 100 oC,
-100 a 0 oC ou -100 a –20 oC.
Faixa com zero suprimido é aquela
cujo início é maior que zero (positivo); por
exemplo de 20 a 100 oC.
Terminologia
 56
Falha
Condição causada pelo colapso,
quebra ou encurvamento, de modo que o
instrumento ou equipamento não mais
desempenhe sua função.
Sistema de falha segura (failsafe) é
aquele que vai naturalmente para uma
condição segura, quando há falha no
sistema.
Válvula com falha fechada (FC - fail
close) é aquela com ação ar para abrir; em
caso de falha a válvula fica totalmente
fechada.
Válvula com falha aberta (FO - fail
open) é aquela com ação ar para fechar;
em caso de falha a válvula fica totalmente
aberta.
Fator de Escala
O fator pelo qual o número de divisões
da escala do indicador ou do registrador
deve ser multiplicado para se obter o valor
da variável medida.
Fibra óptica
Cabo (fio) de comunicação longo, fino,
de sílica fundida ou de outra substancia
transparente, usado para transmitir a luz.
Também conhecido como guia de luz.
Sensor de fibra óptica é um dispositivo
em que a quantidade física a ser medida é
feita para modular a intensidade, espectro,
fase ou polarização da luz de um diodo
emissor de luz (LED) ou diodo laser
viajando através de uma fibra óptica. A luz
modulada é detectada por um fotodiodo.
Fieldbus
Protocolo digital para comunicação de
instrumentos de campo, atualmente
suportado pela Fieldbus Foundation.
Fio
Condutor elétrico com resistência
teoricamente zero usado para interligar
instrumentos ou componentes de circuito.
Também chamado de cabo.
A configuração mais usada em
Instrumentação é com dois fios trançados,
onde são transportados simultaneamente o
sinal analógico, a alimentação e o digital.
Na medição de temperatura com RTD é
comum se usar três fios de ligação.
Flacheamento (flashing)
Fenômeno indesejável da evaporação
do líquido (formação de bolhas de vapor),
que ocorre em interior de tubulações
quando há diminuição da pressão ou
aumento da temperatura. O flacheamento
pode ocorrer no interior de elementos
sensores de vazão, bombas, restrições e
válvulas. Cfr. cavitação.
Fole
Um sensor de pressão que converte a
pressão em um pequeno deslocamento
aproximadamente linear.
Foreground/background
Um sistema de controle que usa dois
computadores, uma para fazer as funções
de controle e o outro para aquisição de
dados, avaliação do desempenho off-line,
operações financeiras, programações de
produção. Qualquer um dos dois
computadores pode fazer as funções de
controle.
Freqüência
Número de ciclos completados por uma
quantidade periódica na unidade de tempo.
A unidade SI de freqüência é hertz, que
é o inverso de segundo. Período é o
inverso de freqüência.
Freqüência também é o número de
vezes um evento ocorre, durante
determinado intervalo de tempo. Por
exemplo, a freqüência de calibração de um
instrumento é de duas vezes por ano.
Função
Uma regra matemática entre duas
grandezas físicas, de modo que um valor
da primeira grandeza corresponda
exatamente um valor da segunda. Por
exemplo, a saída de um sensor deve ser
função de sua entrada (variável medida).
Em instrumentação, a função do
instrumento está relacionada com seu
objetivo na malha de medição. As funções
clássicas são: detecção, transmissão,
condicionamento, indicação, registro,
Terminologia
 57
contagem, alarme, intertravamento e
controle.
Função de Transferência é a resposta
de um elemento da malha de controle de
processo que especifica como a saída do
equipamento é determinada pela entrada.
Ganho
Ganho é a relação da variação da
saída sobre a variação da entrada. Pode-
se definir ganho de instrumento individual,
do processo, da malha fechada ou fechada
de controle.
Um sistema linear possui ganho
constante; o ganho é variável no sistema
não linear.
Ganho é o inverso da banda
proporcional
O ganho pode ser adimensional ou ter
qualquer dimensão.
Um controlador possui ganhos
ajustáveis das ações Proporcional, Integral
e Derivativa
Hardware (HD)
No contexto da informática, hardware
se refere ao equipamento físico associado
com o computador, como CI (circuito
integrado), placa de circuito impresso,
cabos, terminais. Cfr. software (SW).
HART
Acróstico de Highway Adressable
Remote Transducer. É um protocolo de
comunicação digital para instrumentos de
campo.
Hidrômetro
Genericamente, instrumento que mede
vazão de líquidos. Em instrumentação, se
aplica geralmente a indicador local de
vazão de água; às vezes o líquido não é
água.
Histerese
A tendência de um instrumento dar
uma saída diferente uma dada entrada,
dependendo se a entrada resulta de um
aumento ou diminuição do valor anterior.
Histerese é diferente de banda morta.
Hot Standby (Reserva a quente)
Sistema onde um equipamento digital é
reserva do outro, onde o reserva
acompanha o status do principal, podendo
assumir a função imediata e
automaticamente. Embora apenas um dos
equipamentos esteja na função, o outro
está idêntico ao primeiro, podendo assumir
o comando a qualquer momento.
Impedância
Impedância elétrica é a oposição total
que um circuito apresenta a uma corrente
alternada; possui uma parte resistiva
(resistência) e outra reativa (que pode ser
capacitiva ou indutiva).
Em circuito de corrente contínua,
impedância equivale à resistência.
Indicador
Instrumento que sente uma variável de
processo e mostra o seu valor através do
conjunto escala e ponteiro (analógico) ou
de dígitos (digital). No indicador, apenas o
valor instantâneo da variável medida é
visualmente mostrado. Tag do indicador da
variável X é XI.


Fig. 1.4.19. Indicadores analógicos

Interface
Alguma forma de dispositivo que
permite dois instrumentos incompatíveis se
comunicarem um com o outro.
Instrumentos compatíveis são ligados
diretamente, sem interface. Interfaces
clássicas: transdutor i/p, e transdutor p/i,
que permitem a ligação de um instrumento
pneumático a um eletrônico. Também
chamada de driver.
Terminologia
 58
Interferência eletromagnética
Qualquer efeito espúrio produzido no
circuito por campos eletromagnéticos
externos. A interferência pode ser
eliminada ou diminuída pela nova posição
dos equipamento ou por blindagem
elétrica.
Intertravamento
Sistema lógico implementado em
hardware ou software para coordenar a
atividade de dois ou mais dispositivos,
onde a ocorrência de um evento depende
da existência prévia de outros eventos, de
ações do operador e da lógica instalada.
O intertravamento deve garantir a
operação segura da planta. O
intertravamento é feito por controle lógico.
Cfr. Alarme.
Instrumentação
Coleção de instrumentos ou sua
aplicação com objetivo de observação,
medição ou controle. Área da Engenharia
que trata dos equipamentos usados na
detecção, transmissão, indicação, registro,
controle, alarme e intertravamento das
variáveis de processo.
Instrumento inteligente
Instrumento a base de
microprocessador, assim chamado porque
condiciona e manipula os sinais e
apresenta os resultados numa forma
amigável. A inteligência é aplicada a
sensores, transmissores, controladores e
posicionadores de válvula.
Instrumento virtual
Instrumento configurado e construídodentro de um computador através de um
programa aplicativo específico. Sua
operação e características são idênticas a
de um instrumento convencional, porém
ele só existe dentro do computador.



Fig. 1.4.20. Face de um instrumento virtual

Invólucro
Estrutura que envolve os circuitos
constituintes de um instrumento,
garantindo sua integridade física e
funcional. Há normas relacionadas com a
escolha do invólucro, relacionadas com
sua integridade e a segurança do local.
IPTS
Escala Prática Internacional de
Temperatura é a escala baseada em seis
pontos, tomados em oC :
a) Ponto triplo da água
b) ponto de ebulição da água
c) ponto de ebulição do oxigênio
d) ponto de ebulição do enxofre
e) ponto de solidificação da prata
f) ponto de solidificação do ouro
Isolação
Separação física entre partes de um
circuito ou sistema. A isolação evita a
interação entre as duas partes. A isolação
pode ser galvânica (transformador), relé ou
óptica (isolador óptico). Por exemplo, o
módulo de entrada do CLP possui isolação
entre sua entrada e sua saída.
Junta
Ponto de ligação entre dois fios ou dois
caminhos condutores de corrente. O
termopar possui duas juntas:
1. junta de medição ou junta quente,
que é o ponto onde quer medir a
temperatura desconhecida.
2. junta de compensação, referência
ou junta fria, que deve estar em uma
temperatura constante e conhecida e
onde os fios estão ligados ao
instrumento de display.
Terminologia
 59
Lâmpada Piloto
Dispositivo que indica os estados de
operação de um sistema parado,
operação, alarme, automático, manual .
LASER
Acróstico de Amplificação de Luz por
Emissão de Radiação Estimulada (Light
Amplification by Stimulated Emission of
Radiation). Fonte de radiação, geralmente
nas faixas infravermelho, visível e
ultravioleta, caracterizada pela pequena
divergência, coerência, monocromacidade
e alta colimação e potência.
Linear
Instrumento é linear quando sua saída
varia na proporção direta da entrada.
Grandeza linear possui apenas uma
dimensão. Curva linear é aquela que se
aproxima ou é igual a uma linha reta,
definida por dois pontos. Sistema linear
possui um desempenho uniforme. Escala
linear é aquela com divisões distribuídas
uniformemente.
Linearidade
Proximidade de uma curva relacionada
com duas variáveis com uma linha reta. A
linearidade é expressa em não linearidade.
É um dos parâmetros da exatidão
especificada do instrumento. A linearidade
pode ser independente, baseada no
terminal e baseada no zero.


Fig. 1.4.21. Área de risco ou classificada
Local de Risco (classificado)
Porção da planta onde líquidos
combustíveis ou flamáveis, vapores, gases
ou pós podem estar presentes no ar em
quantidades suficientes para provocar
misturas explosivas ou ignitáveis.
Classificar uma área é lhe atribuir atributos
relacionados com a Classe, Grupo e Zona.
Classe está relacionada com o tipo
físico do material:
1. Gás
2. Pó
3. Fibra
Grupo está relacionado com as
características químicas do material. Por
exemplo, a Classe 1 possui os Grupos A,
B, C e D.
Zona está relacionada com
probabilidade de ocorrência do material no
local.
1. Zona 0 é 100% de probabilidade
2. Zona 1 é alta probabilidade relativa
3. Zona 2 é baixa probabilidade
relativa.
LVDT
Transformador Diferencial Variável
Linear que mede deslocamento pela
conversão para uma tensão linearmente
proporcional.
Malha
Conjunto de instrumentos interligados,
fisicamente ou por programação.
A malha pode aberta ou fechada, ativa
ou passiva.
A malha aberta é sem realimentação.
Exemplos: indicação ou registro de uma
variável (passivas). Outro exemplo:
atuação manual no processo (ativa).
A malha fechada tem um caminho de
sinal que inclui a malha de instrumentos e
o processo, onde o processo fecha a
malha. A malha de realimentação negativa
é sempre fechada.
Magnético, Medidor de Vazão
Sistema de medição de vazão de fluido
eletricamente condutor baseado na
geração de uma força eletromotriz com
amplitude linearmente proporcional à
vazão volumétrica. O sistema consiste em
um tubo medidor e um transmissor de
Terminologia
 60
vazão. O tubo medidor metálico possui um
revestimento isolante, bobinas de
excitação e eletrodos de detecção.


Fig. 1.4.22. Medidor magnético de vazão

Manômetro
Genericamente, instrumento que mede
pressão. Em instrumentação, se aplica
geralmente a indicador local de pressão.


Fig. 1.4.23. Manômetro
Medição
Medição é a aquisição de informação
na forma de resultado, acerca de estado,
característica ou fenômeno do mundo
externo, observado com auxílio de
instrumentos. A medição deve ser
descritiva, seletiva e objetiva. A medição
pode ser quantitativa ou qualitativa. A
medição pode se aplicar à quantidade
física e não física.
Em Instrumentação, o termo medir é
vago e deve ser usado um termo mais
preciso como indicar, registrar ou totalizar.
Microprocessador
Um circuito integrado em larga escala
que tem todas as funções de um
computador exceto memória e sistemas de
entrada e saída, tais como: conjunto de
instrução, unidade lógica aritmética,
registros e funções de controle.
Modulação
O processo ou resultado do processo,
onde alguma característica de uma onda é
variada de acordo com alguma
característica de outra onda.
Módulo
Um conjunto de peças interligadas que
constitui um equipamento ou instrumento
identificável. Um módulo pode ser
desligado, removido como uma unidade e
substituído por um reserva. O módulo
possui uma característica de desempenho
definida, que permite que ele seja testado
como unidade. Às vezes, o módulo é
chamado de cartão. Exemplos de módulos:
módulo de entrada e saída (I/O) de CLP ou
de SDCD.
Multiplexador
Instrumento, circuito ou dispositivo que
permite a seleção de um de vários canais
de dados analógicos sob o controle do
computador ou do sistema digital. O
multiplexador é parte integrante de um
sistema de aquisição de dados. O
multiplexador é também chamado de
modulador. O conjunto modulador-
demodulador é chamado de MODDEM.
Não incenditivo
Equipamento que em sua condição
normal de operação não provoca a ignição
de uma atmosfera perigosa específica em
sua concentração mais facilmente
ignitável. Equipamento com classificação
de não incenditivo só pode ser usado em
área segura e de Zona 2; não pode ser
usado em local de Zona 0 e Zona 1.
Também chamado de não faiscador (no
sparking) Esta classe de proteção é
simbolizada como ex-n.
Nível
Variável de processo ou grandeza
física que consiste na altura da coluna
liquida ou de sólido no interior de um
tanque ou vaso. O nível pode ser expresso
em altura (m) ou percentagem.
Terminologia
 61
Normal
Condições normal de temperatura e
pressão (CNTP) são:
Temperatura = 0,0 oC
Pressão = 101,3 kPa
Oscilação
Qualquer efeito que varia
periodicamente entre dois valores, subindo
e descendo. Oscilar é o mesmo que ciclar.
Um controlador oscila ou entra em
oscilação quando sua saída varia
periodicamente entre dois valores
extremos. Um pulso espúrio pode provocar
a oscilação, que se mantém
indefinidamente na malha fechada.
Otimização de Controle
Controle que automaticamente procura
e mantém o valor mais vantajoso de uma
variável especificada, em vez de mantê-la
igual ao ponto de ajuste.
Padrão
Equipamento (instrumento), receita
(procedimento) ou material de referência
certificada usado como referência para a
calibração de uma quantidade física ou
outro instrumento.
Condição padrão (conforme ISO 5024):
Temperatura = 15,0 oC
Pressão = 760 mm Hg (101,3 kPa)
Condição padrão (conforme AGA –
American Gas Association):
Temperatura = 60 oF (15,6 oC)
Pressão = 762 mm Hg
Condição padrão (conforme CGI –
Compressed Gas Institute):
Temperatura = 68 oF (20 oC)
Pressão = 760 mm Hg
Célula padrão (Weston): fornece uma
tensão de 1,018 636 V, @ 20 oC
Gravidadepadrão: 9,806 65 m/s2
Painel de Leitura (Display)
Painel frontal, com acesso ao operador,
com as escalas de indicações, registros e
com os dispositivos de atuação, como
botoeiras, chaves e teclados.
P & I
Acróstico de Process & Instruments (ou
Piping & Instruments). É um diagrama
esquemático que mostra os desenhos das
tubulações e da instrumentação associada
para medição e controle.
Peso
Variável de processo ou grandeza
física derivada igual ao produto da massa
pela aceleração da gravidade local. Peso é
uma força, cuja unidade SI é o newton (N).
O peso é medido através da balança.
Bomba de peso morto é um
instrumento usado como padrão para
calibrar instrumentos de pressão em que a
pressão hidráulica conhecida é gerada por
meio de pesos livremente balanceados
(mortos) colocados em um pistão
calibrado.
Pirômetro
Um sensor de temperatura baseado na
radiação eletromagnética emitida por um
objeto, que é função da temperatura.


Fig. 1.4.25. Exemplo de um P&I

Pitot
Tubo Pitot é um sensor que mede a
vazão volumétrica a partir da pressão de
Terminologia
 62
estagnação e da estática de um fluido.
Chamado também de tubo de impacto.
pH
Atividade do íon H+ de um sistema. É
definido como –log aH+, onde aH+ é a
atividade do íon hidrogênio. Em solução
diluída, atividade é essencialmente igual à
concentração. A solução de pH de 0 a 7 é
ácida, igual a 7 é neutra e de 7 a 14 é
básica ou alcalina.
O potencial de óxido redução (ORP) ou
potencial redox é a diferença de tensão em
um eletrodo imerso em um sistema
reversível de oxidação e redução. É a
medição do estado de oxidação do
sistema.
Placa de orifício
Tipo especial de restrição usada para
medir vazão de fluidos, gerando uma
pressão diferencial proporcional ao
quadrado da vazão. É o elemento sensor
de vazão mais usado, por causa da
facilidade de calibração do sistema. Tag da
placa: FE.
Quando a placa de orifício é tão
pequena (diâmetro menor que 2”), ela é
colocada diretamente na tomada de
processo do transmissor, quando é
chamada de orifício integral.
A placa de orifício pode ser usada para
diminuir vazão ou pressão em um sistema,
quando é chamada de orifício de
restrição (tag RO).


Fig. 1.4.26. Placas de orifício

Pneumático
Sistema que emprega gas, geralmente
ar comprimido, como portador da
informação e o meio para processar e
avaliar a informação.
Instrumento pneumático é alimentado
com ar comprimido (120 a 140 kPa) e
possui sinal padrão de transmissão de 20 a
100 kPa (0,1 a 1,0 kgf/cm2 ou 3 a 15 psig).
Cfr. Eletrônico.
Poço termal
Receptáculo metálico onde é colocado
o bulbo ou o elemento sensor de
temperatura, para possibilitar a sua
colocação e retirada sem interrupção do
processo. Tag: TW.


Fig. 1.4.27. Poços de temperatura

Ponto de Ajuste
Valor da variável que o operador
estabelece no controlador como referência
ou ponto ideal de controle. O ponto de
ajuste é o valor desejado ou ideal para o
controle. Também chamado de set point.
Em controle a diferença entre o ponto
de ajuste e a medição é chamada de erro.
Posição
Localização de determinado componente
ou dispositivo. É comum a chave de
posição ou chave fim de curso ou chave
limite, que é acionada quando determinada
peça mecânica atinge determinado ponto.
Em Automação, é comum usar chave de
posição para confirmar abertura ou
fechamento de válvula de controle.
Posicionador
Dispositivo acoplado à haste da válvula
de controle para garantir uma relação
biunívoca entre o sinal de saída do
controlador e a posição da válvula. Ele
recebe na entrada o sinal do controlador,
gera um sinal padrão na saída e está
mecanicamente ligado à válvula. O
posicionador é um controlador de
posição.
Terminologia
 63
Pressão
Grandeza física ou variável de
processo definida como força por área e
cuja unidade SI é o pascal (1 Pa = 1 N/1
m2)
Pressão absoluta é a pressão cujo
ponto de referência (zero) é o vácuo total.
Pressão ambiente é a pressão que
envolve um instrumento.
Pressão atmosférica é a pressão
exercida na superfície da Terra pelos
gases que a circundam. A pressão
atmosférica varia principalmente com a
altura. Também chamada de pressão
barométrica.
Pressão diferencial é a diferença de
pressão entre dois pontos. São clássicas
as medições de nível de líquido e de vazão
de fluidos através da pressão diferencial.
Pressão dinâmica é a pressão que um
fluido móvel possui se ele é levado ao
repouso pela vazão isentrópica contra um
gradiente de pressão. Também conhecida
como pressão de impacto, pressão de
estagnação ou pressão total.
Pressão estática é a pressão em
regime permanente aplicada a um
equipamento ou tubulação. Na tubulação,
é medida na parede interna, onde a
velocidade do fluido é zero. No elemento
de pressão diferencial, a pressão estática
está aplicada igualmente às duas
conexões.
Pressão manométrica é a pressão
cujo ponto de referência é a pressão
atmosférica.
Pressão máxima de trabalho (MWP –
maximum working pressure) é a máxima
permissível em um vaso ou equipamento,
sob qualquer circunstância durante a
operação, a uma dada temperatura. É a
máxima pressão que pode ser aplicada a
um processo ou equipamento. Por norma,
se estabelece o limite seguro para uso
regular. Pode-se chegar à MWP por dois
métodos:
1. Projetada – por análise adequada
do projeto, com um fator de
segurança.
2. Testada – por teste de ruptura de
amostras típicas.
Pressão de operação é a pressão real
(positiva ou negativa) em que um
equipamento opera sob condições
normais.
Pressão de processo é a pressão em
um ponto especificado no meio do
processo.
Pressão de projeto é a usada no
projeto de um vaso ou instrumento para
determinar a espessura mínima
permissível ou característica física das
peças para uma dada máxima pressão de
trabalho (MWP), em uma dada
temperatura.
Pressão de ruptura, determinada por
teste, é aquela em que o equipamento se
rompe. O teste consiste em fazer o
equipamento se romper.
Pressão de suprimento é aquela
aplicada à alimentação do instrumento
pneumático para fazê-lo operar.
Pressão de surge é um pico de
pressão acima da pressão de operação
que ocorre rapidamente em partidas de
bombas, fechamentos de válvulas.
Pressão de vapor de um líquido é
aquela em que o líquido começa a se
evaporar, a uma dada temperatura.
Pressão de vazamento (leak) é aquela
em que ocorre algum escape detectável
em um equipamento.


Fig. 1.4.28. Terminologia da pressão

Pressurização
Classe de proteção aplicada a
ambiente, instrumento e equipamento
elétrico, onde se aplica um gás inerte em
uma pequena pressão positiva. A pressão
positiva interna impede a entrada de gases
Pressão Atmosférica
Zero Absoluto
Pressão manométrica
Pressão absoluta
Pressão atmosférica
Pressão absoluta
Vácuo ou
pressão manométrica negativa
Zero Relativo
Terminologia
 64
inflamáveis ou explosivos no interior.
Também chamada de purga e é
simbolizada por ex-p.
Procedimento
Uma seqüência de ações escritas que
coletivamente mostram como uma
determinada tarefa deve ser feita.
Procedimento clássico: para calibração.
Processo
Qualquer sistema composto de
variáveis dinâmicas, usualmente
envolvidas em operações de fabricação ou
produção. Qualquer mudança física ou
química de matéria ou conversão de
energia. Na prática, diz-se também do local
onde ocorre a mudança ou conversão.
Protocolo
Um conjunto de regras semânticas e
sintáticas (procedimentos) que permitem a
comunicação digital entre dois
instrumentos.
Prova de explosão
Equipamento, invólucro ou instrumento
que evita que uma explosão ou chama
interna se propague para o ambiente
exterior, devido à sua estrutura mais
robusta e a pequenos espaçamentos entre
peças criticas. Também chamado de prova
de chama. Classe de proteção tipo ex-d.


Fig. 1.4.29. Invólucro à provade explosão


Prover (lê-se prúver)
Prover (lê-se prúver) é um sistema
usado para calibrar medidor de vazão, in
situ. Pode ser balístico ou esférico.
Reação ao Processo
Um método de determinação dos
ajustes ótimos do controlador quando
sintonizando uma malha de controle de
processo. O método é baseado na reação
de uma malha aberta a um distúrbio tipo
degrau.
Regime permanente
Uma característica de uma condição,
como valor, periodicidade, amplitude ou
taxa de variação constante (com variação
desprezível), durante longo período de
tempo. É o contrário de transiente.
Chamado steady-state.
Registrador
Instrumento que sente uma variável de
processo e imprime o seu valor histórico
em um gráfico. O registro pode ser
analógico ou digital e pode ser visualmente
indicado ou não. XR é o tag do registrador
de X.

Fig. 1.4.30. Instrumentos de leitura (Foxboro)

Regulador
Um controlador em que toda a energia
necessária para operar o elemento final de
controle é derivada do sistema controlado.
É um conjunto de válvula (elemento final)
com o mecanismo de controle (onde se
tem o ajuste do ponto desejado de
controle). Os reguladores clássicos são de
pressão (o mais comum), temperatura e
vazão.
Relé
Conjunto de bobina e contatores: os
contatos se alteram quando a bobina é
energizada. Dispositivo que liga, desliga ou
transfere um ou mais circuitos elétricos. O
relé serve para isolar sinais de alto e de
baixo nível de potência. Em
Terminologia
 65
Instrumentação, relé é o nome alternativo
para o computador analógico pneumático.
Repetitividade
A proximidade entre um número
consecutivo de medições do mesmo valor
de uma grandeza, sob as mesmas
condições de operação. É usualmente
medida como não repetitividade e
expressa como repetitividade, em
percentagem da amplitude de faixa. É um
dos parâmetros da precisão do
instrumento. Na atual terminologia do
INMETRO, mesmo que precisão.
Reprodutitividade
A proximidade entre um número
consecutivo de medições do mesmo valor
de uma grandeza, sob as mesmas
condições de operação, durante um
período de tempo. É medida como não
reprodutitividade e expressa como
reprodutitividade, em percentagem da
amplitude de faixa. É um dos parâmetros
da precisão do instrumento e inclui
histerese, banda morta, desvio e
repetitividade.
Reset
Reset (rearme) é a restauração de um
equipamento de memória ou estágio
binário para um estado prescrito,
usualmente zero.
Chave do sistema de intertravamento
ou alarme que habilita o sistema para
voltar a funcionar.
Nome alternativo para a ação integral,
que elimina o desvio permanente do
controlador.
A condição reset de um circuito flip flop
em que o estado interno é levado a zero.
O modo reset é considerado o modo de
condição inicial.
Resolução
A mínima variação detectável de
alguma variável em um sistema de
medição. O mínimo intervalo entre dois
detalhes discretos adjacentes que podem
ser distinguidos um do outro.
Resposta
O comportamento da saída de um
instrumento em função da entrada, ambas
relativas ao tempo. As entradas clássicas
para se observar a saída são: rampa,
degrau e senóide. A saída pode ter
componentes em regime permanente
(steady state) e transiente.
Ressonância
A ressonância de um sistema ou
elemento é uma condição evidenciada por
grande amplitude de oscilação, que resulta
quando uma pequena amplitude de
entrada periódica tem uma freqüência se
aproximando da freqüência natural do
sistema.
Reynolds, número de
Número adimensional que relaciona as
forcas inerciais e viscosas de um
escoamento de fluido. Está relacionado
com o estado laminar ou turbulento da
vazão. Na prática, é usado para verificar a
aplicabilidade de determinado medidor de
vazão.
RTD
Acróstico para Detector de
Temperatura a Resistência. Sensor de
temperatura de natureza elétrica que
fornece informação da temperatura quando
há variação na resistência de um fio
metálico como uma função da temperatura.
O metal default é a platina (Pt 100).


Fig. 1.4.31. Sensor tipo RTD dentro do bulbo
Terminologia
 66
Rotâmetro
Um medidor de vazão baseado na
proporcionalidade da elevação de um
deslocador em uma tubo graduado cônico,
arranjado verticalmente.
Genericamente (e erradamente),
chama-se qualquer medidor de vazão de
rotâmetro.
Rotâmetro de purga é um indicador de
presença ou não de vazão de ar, usado em
medição de nível de líquido de tanque com
borbulhamento de ar comprimido.



Fig. 1.4.32. Rotâmetros de área variável
Ruído
Um componente indesejável de um
sinal ou variável. O ruído deve ser da
mesma natureza que a do sinal. O ruído
pode ser expresso em unidades da saída
ou em percentagem da saída.
Saturação
A condição de um sistema em que o
aumento da entrada não produz mais
aumento na saída, pois ela já atingiu seu
limite físico. A saturação pode ocorrer no
máximo (mais comum) ou no mínimo. Em
controle de processo, um controlador com
ação integral pode saturar quando o erro
da medição for muito demorado.
SI
Símbolo do Sistema Internacional de
Unidades, criado em 1960. SI é um
sistema de unidades físicas em que as
quantidades fundamentais são sete (com
suas unidades): comprimento (metro),
massa (kilograma), tempo (segundo),
temperatura (kelvin), corrente elétrica
(ampere), quantidade de substância (mol),
intensidade luminosa (candela). A partir
destas unidades de base, pode-se criar
qualquer unidade derivada. O SI dá o
estado oficial e recomendado para uso
universal pela Conferência Geral de Pesos
e Medidas.
Sinal
Variável física (visual, aural ou de outra
natureza) que contem a informação acerca
de outra variável. O sinal pode estar na
entrada ou na saída do instrumento.
Sinal analógico representa uma
variável que pode ser continuamente
observada e representada. O sinal
analógico é medido. O sinal de 4 a 20 mA
é analógico.
Sinal digital representa uma variável
através de um conjunto de valores
discretos, de acordo com uma regra
(protocolo). O protocolo HART é um sinal
digital.
Sinal binário representa uma variável
através de um bit, que pode ser 0 ou 1. A
saída de uma chave é um sinal binário,
pois ela só pode estar aberta ou fechada.
Sinal de pulsos representa uma
variável através de um conjunto de pulsos,
onde a informação pode estar na
freqüência, amplitude, fase ou posição dos
pulsos. Um pulso só pode ser contado e
não medido.
A relação sinal/ruído (S/N – signal –
noise) expressa a qualidade do sinal;
quanto maior a relação, melhor é o sinal.
Em Instrumentação, existe um
instrumento com a função de selecionar
sinal (e.g., o maior, o menor, o do meio).
Segurança intrínseca
Classe de proteção em que o sistema e
a fiação são incapazes de liberar energia
elétrica ou termal, sob condições normais e
anormais, para causar ignição de uma
mistura atmosférica específica em sua
concentração mais facilmente ignitável. A
segurança intrínseca se baseia em
colocação de barreiras de energia elétrica
entre as áreas de risco e segura.
Equipamento intrinsecamente seguro
pode ser usado em área segura e de Zona
0 a 2. Esta classe de proteção é
simbolizada como ex-ia e ex-ib.
Terminologia
 67
Segurança aumentada
Equipamento ou instrumento que evita
o aparecimento de faísca interna, através
de um projeto e montagem especiais.
Classe de proteção simbolizada como ex-e
e só permitida em ambiente de Zona 2
(não pode ser usado em Zona 0 ou 1).
Sensitividade
Relação da variação da saída sobre a
variação da entrada que causa a saída,
depois que se atinge o estado de regime.
Também conhecida com ganho.
Sensor
Um dispositivo que converte uma
variável física, como pressão, vazão, nível,
análise e temperatura em uma quantidade
analógica mais amigável, geralmente
mecânica (deslocamento) ou elétrica
(tensão ou resistência elétrica).
O sensor não é um instrumento, mas é
um componente do instrumento,p. ex.., do
indicador, registrador, transmissor e
controlador. Geralmente o sensor está em
contato com o processo para detectar o
valor da variável.
Também chamado de elemento sensor,
elemento primário, probe, detector e
transdutor. XE é o sensor da variável X.
A entrada e saída do elemento sensor
são ambas não padronizadas. Cfr.
Elemento final.
Servomecanismo
Um dispositivo de controle automático
em que a variável controlada é a posição
mecânica ou qualquer uma de suas
derivadas no tempo.
Sistema de Aquisição de Dados
Um sistema que faz a interface de
muitos sinais analógicos, chamados
canais, para um computador. Todas as
chaves, controles e conversões estão
incluídas no sistema.
SCADA (Supervisory Control And
Data Acquision)
Acróstico para Controle Supervisório e
Aquisição de Dados. Sistema digital para
aquisição de dados (geralmente feita por
Controladores Lógico Programáveis) e um
sistema de computador digital de uso geral
onde é rodado um programa aplicativo
para o controle supervisório.
SDCD (Sistema Digital de Controle
Distribuído)
Sistema digital de instrumentação que
executa funções de controle estabelecidas
e permite a transmissão dos sinais de
controle e de medição. As diferentes
funções:
1. interface com o campo,
2. interface com operador,
3. unidades de controle
4. gerenciamento do controle
são distribuídas geograficamente e
interligadas por um sistema de
comunicação. Possui uma poderosa e
amigável interface Homem-Máquina.
Aplicado principalmente para controle de
processos contínuos complexos.



Fig. 1.4.33. Console de operação de um
Sistema Digital de Controle Distribuído

Sistema de Controle
Um sistema em que a manipulação ou
atuação é usada para conseguir uma valor
predeterminado de uma variável.
Sistema de Controle Automático é
um sistema de controle que opera sem
intervenção humana.
Sistema de Controle Multivariável é
um sistema de controle utilizando sinais de
entrada derivados de duas ou mais
variáveis de processo com o objetivo de
afetar conjuntamente a ação do sistema de
controle.
Terminologia
 68
Sistema de Controle Não Interativo é
um sistema de controle com vários
elementos projetado para evitar distúrbios
em outras variáveis controladas por causa
de ajustes na entrada do processo que são
feitos com o objetivo de controlar uma
determinada variável de processo.
Software (SW)
Em informática, o software se refere
aos programas que fornecem as instruções
para o computador nas operações e
cálculos a serem feitos. Geralmente os
softwares são disponíveis em disquete,
disco rígido ou CD-ROM, de onde podem
ser instalados e carregados no
computador.
Quando o programa está gravado
permanentemente em um circuito, ele é
chamado de firmware.
Solenóide
Bobina. A solenóide está geralmente
associada a um conjunto de contatos (relé)
ou a um corpo de válvula (válvula
solenóide).
Strain gage
Ver Célula de Carga
Tacômetro
Instrumento que mede a velocidade
angular de um eixo rotativo, em rotação
por minuto.
Telemetria
Transmissão e recepção a distância de
sinais, através do ar, por meio de ondas de
rádio freqüência ou linha telefônica.
Temperatura
Uma propriedade de um objeto que
determina o sentido do fluxo de calor
quando o objeto é colocado em contato
termal com outro objeto: o calor flui de uma
região de mais alta temperatura para uma
de mais baixa. Pode ser medida por uma
escala experimental (baseada em alguma
propriedade ou por um instrumento) ou por
uma escala de temperatura absoluta. A
temperatura é uma das sete grandezas de
base do SI.
Temperatura absoluta é aquela
mensurável em teoria na escala de
temperatura termodinâmica. A unidade SI
é o kelvin (K). É a escala cujo 0 K
corresponde a –273,16 oC.
Temperatura ambiente é a temperatura
do meio envolvendo um equipamento.
1. Para equipamento que não gera
calor, é a mesma que a temperatura
do meio envolvendo o equipamento
quando o equipamento não está
presente.
2. Para equipamento que gera calor, é
a mesma que a temperatura do
meio envolvendo o equipamento
quando o equipamento está
presente e dissipando calor.
3. Os limites da máxima temperatura
ambiente permissível são baseados
na hipótese que o equipamento em
questão não esteja exposto a fonte
de energia radiante significativa.
Temperatura do processo é a do meio
do processo no elemento sensor.
Temperatura relativa é aquela obtida de
pontos notáveis de mudança de estado de
substância pura. As escalas clássicas são
a Celsius (não usar grau centígrado!) e a
Farenheit. Estas escalas valem em relação
ao zero absoluto:
0 K = -273,16 oC
0 oR = -459,69 oF
Tempo
Dimensão do universo físico, em um dado
local, que ordena a seqüência de eventos.
É uma das sete unidades de base do SI,
cuja unidade é o segundo (s).
Tempo característico é o atraso de
reposta de um sistema, quando a saída
leva para atingir aproximadamente 63% do
valor final, em resposta a um degrau
aplicado na entrada. O tempo
característico é também chamado de
constante de tempo do sistema.
Tempo derivativo é o tempo que a
ação derivativa de um controlador PD se
adianta da ação proporcional, quando se
aplica uma rampa na entrada. O tempo
derivativo é igual à ação integral. Cfr.
Controle, ação derivativa.
Tempo integral é o tempo que a ação
integral de um controlador PI leva para
repetir a ação proporcional, quando se
Terminologia
 69
aplica um degrau na entrada. O tempo
integral é o inverso da ação integral. Cfr.
Controle, ação integral.
Tempo morto é o intervalo de tempo
entre uma variação no sinal de entrada
para um sistema de controle e a resposta
para o sinal. Durante o tempo morto o
processo está incapaz de responder a
qualquer estímulo na entrada.
Termistor
Sensor de temperatura a semicondutor,
que converte a temperatura em resistência,
geralmente não linear e com coeficiente
termal negativo.
Termômetro
Genericamente, instrumento que mede
temperatura. Em instrumentação, se aplica
geralmente a indicador local de
temperatura.
Termopar
Sensor de temperatura de natureza
elétrica que produz uma tensão
aproximadamente linear e proporcional à
diferença da temperatura medida e uma
temperatura de referência conhecida.



Fig. 1.4.37. Sensores tipo termopar
Teste, Ponto de
Pontos acessíveis para a instalação
temporária e intermitente de instrumento
de medição, para fins de manutenção.
Teste, Chave de
Chave do sistema de intertravamento e
alarme que, quando acionada, evidenciam-
se as falhas de lâmpadas e verifica a
lógica do sistema.
Torque
Produto vetorial de uma força por uma
distancia. Também conhecido como
momento da força ou momento de rotação.
A unidade SI é newton x metro (N.m). O
produto escalar força x distância = trabalho
(N x m = J)
Transdutor
Em Engenharia, qualquer dispositivo
que converte um sinal de entrada em um
sinal de saída de forma diferente.
Em Instrumentação, é o instrumento
que converte o sinal padrão pneumático
em sinal eletrônico (P/I) ou vice-versa (I/P).
Incorretamente chamado de conversor. A
entrada e saída do transdutor são ambas
padrão. Tag: XY.
Transferível
Característica do sistema que permite
ao operador canalizar ou dirigir um sinal de
um instrumento para outro, sem
necessidade de alterar a fiação. A
transferência pode ser por chave ou por
teclado.
Transiente
Comportamento de uma variável
durante a transição entre dois estados em
regime. Geralmente, o transiente é rápido.
Transmissor
Instrumento que sente uma variável de
processo e gera um sinal padrão eletrônico
ou pneumático proporcional ao valor da
variável. A entrada do transmissor é não-
padrão e a saída é padrão. Tag XT
Transmissão é a transferência à
distância de sinais padronizados, feita
através de fio (eletrônico) ou tubo
(pneumático).
Os sinais padrão de transmissão são:
1. pneumático: 20 a 100 kPa
2. eletrônicoanalógico: 4 a 20 mA
3. eletrônico digital: HART (de facto)
Transmissor inteligente é o
transmissor a base de microprocessador e
cuja saída única é um protocolo digital,
como HART, Fieldbus ou FoxCom.
Transmissor híbrido é aquele com
duas saídas simultâneas: um protocolo
digital e o sinal padrão de 4 a 20 mA cc.


Terminologia
 70

Fig. 1.4.35. Transmissor eletrônico

Tubo de vazão (flow tube ou meter run)
Tubo metálico, com acabamento
especial e dimensões criteriosamente
escolhidas, usado para alojar um elemento
sensor de vazão, para melhorar a precisão
da medição.


Fig. 1.4.36. Tubo de vazão ou meter run
Turbina medidora de vazão
Instrumento medidor de vazão baseado
na geração de um trem de pulsos cuja
freqüência é linearmente proporcional à
vazão volumétrica.


Fig. 1.4.37. Turbina medidora de vazão

Umidade
Ar é uma mistura de oxigênio,
nitrogênio e vapor d'água. Umidade é a
quantidade de vapor d'água na atmosfera.
As unidades de umidade são:
1. umidade relativa, de 0 a 100%
2. dew point (ponto de saturação) ou
temperatura do bulbo seco e
molhado
3. relação de volumes ou de massas
Genericamente, o medidor de umidade
é chamado de higrômetro.
Válvula de Controle
Equipamento usado para regular a
vazão de fluidos em tubulações e
máquinas, recebendo o sinal de saída do
controlador e atuando na variável
manipulada. É o elemento final de controle
mais utilizado. Tag XV ou XCV.



Fig. 1.4.38. Válvula de controle (Fisher)
Válvula de segurança
Válvula acionada por mola e atuada
pela pressão que permite o fluido escapar
do recipiente pressurizado em uma
pressão ligeiramente acima do nível
seguro de trabalho. Chamada de válvula
de seguranca para líquido, quando abre
continuamente ou válvula de alivio para
gás, quando abre repentinamente. Tag:
PSV.
Vapor
Vapor é um gás à temperatura abaixo
da temperatura crítica, de modo que ele
pode ser liqüefeito por compressão, sem
baixar a temperatura. Sob o ponto de vista
termodinâmico, gás e vapor possuem o
mesmo significado prático.
O vapor d'água, água no estado
gasoso, é o fluido de trabalho mais usado
na industria para aquecimento, limpeza e
reação de processo. O vapor d'água é
gerado na caldeira.
Variável de Processo
Qualquer grandeza física mensurável,
como pressão, temperatura, nível, vazão e
análise. Pode ser classificada como
controlada, manipulada e carga do
processo.
Terminologia
 71
Variável controlada é a regulada pela
malha de controle.
Variável manipulada é a atuada no
elemento final de controle, através do
controlador, para regular a controlada.
Geralmente é a vazão de um fluido.
Variável medida é a quantidade,
propriedade ou condição que é medida. É
também chamada de mensurando.
Carga do processo são todas as
variáveis envolvidas que afetam a
controlada, exceto a controlada e
manipulada.
Vazão
Variável de processo associada com
volume ou massa de fluido que passa por
um ponto durante determinado intervalo de
tempo. Vazão é o movimento contínuo de
fluido (gás, vapor ou líquido) através de
uma tubulação fechada ou canal aberto.
Vazão também pode ser o movimento
discreto de objetos sólidos através de uma
esteira.
Em Instrumentação, a vazão pode ser
detectada (FE), transmitida (FT), indicada
(FI), registrada (FR), totalizada (FQ),
alarmada (FA) ou chaveada (FS).
Venturi
Tubo venturi é um elemento sensor de
vazão, com geometria definida, que produz
uma pressão diferencial proporcional ao
quadrado da vazão volumétrica.


Fig. 1.4.39. Tubo medidor de vazão venturi
Vibração
Movimento periódico ou oscilação de um
elemento, equipamento ou sistema.
Variável de processo que é medida e
monitorada em sistema de proteção de
grandes máquinas rotativas.
A vibração é causada por qualquer
excitação que desloca algumas ou todas
as massas de sua posição de equilíbrio. A
vibração resultante é uma tentativa das
forças agirem nas massas para equalizá-
las.
Viscosidade
Variável de processo ou grandeza
física que consiste na resistência que um
gás ou líquido oferece para fluir quando é
submetido a uma tensão de cisalhamento.
Também conhecida como resistência à
vazão ou atrito interno.
Visor de nível
Indicador local e direto de nível, através
de uma escala transparente graduada. Tag
do visor é LG (level glass).
Vortex
Medidor de vazão baseado na
formação e medição da freqüência de
vórtices provocados por um sensor de
canto vivo colocado no fluxo do fluido.



Fig. 1.4.40. Medidor de vazão tipo vortex
Wheatstone, ponte de
Circuito eletrônico consistindo de 4
resistências, de modo que, quando
balanceado (corrente em D nula), são
iguais os produtos das duas resistências
opostas (R1 x R4 = R2 x R3). É o circuito
default para medir resistências e pequenas
tensões desconhecidas.


Terminologia
 72

Fig. 1.4.41. Circuito da ponte de Wheatstone


Ziegler – Nichols
Método de sintonia do controlador,
onde a determinação dos ajustes ótimos se
baseia na determinação do ganho
proporcional que causa instabilidade na
malha fechada.



Fig. 1.4.42. Resposta de controlador bem
sintonizado





 Apostilas\Instrumentação Terminologia.DOC 10 DEZ 98
E
D
R1 R2
R4 R3
Decaimento 4:1

 73

2
Funções




0. Introdução
1. Elemento Sensor
2. Condicionadores de Sinal
3. Transmissor
4. Indicador
5. Registrador
6. Computador de Vazão
7. Controlador
8. Válvula de Controle



 74
2.0
Funções dos Instrumentos



Objetivos de Ensino
1. Relacionar as necessidades e
aplicações das medições das
variáveis, em controle, monitoração
e alarme de processos industriais.
2. Apresentar as principais funções da
medição e controle: deteção da
variável, condicionamento do sinal,
apresentação dos dados e atuação
no processo.
3. Mostrar os principais tipos de
instrumentos, pelo princípio de
funcionamento, atuação,
alimentação, natureza do sinal.
1. Instrumentos de Medição
1.1. Introdução
Em Instrumentação, o termo medir é
vago e ambíguo. Normalmente, quando
se fala medir, se quer dizer indicar o valor
de uma variável. Porém, o mesmo termo
medir se refere a sentir. Mais ainda,
medir pode incluir transmitir, registrar,
totalizar, alarmar ou controlar. Embora a
instrumentação trate dos instrumentos
medidores, não existe símbolo (tag) para
o medidor, mas para indicador (I),
transmissor (T), registrador (R),
totalizador (Q), alarme (A) e controlador
(C) e condicionador (Y).
Esta confusão aparece porque um
sistema completo de medição envolve as
funções básicas de
1. sentir a variável
2. condicionar o sinal
3. apresentar o valor da variável.
Estas funções podem ser feitas por
um ou vários módulos.
1.2. Tipos de Medição
Há três procedimentos principais de
medição:
1. medição direta
2. comparação
3. substituição
Medição direta
Como o nome sugere, esta é a forma
mais simples de medição. Por exemplo,
se mede a voltagem escolhendo um
medidor com a faixa correta de voltagem,
ligando-o nos terminais apropriados e
lendo a voltagem diretamente da posição
do ponteiro na escala ou nos dígitos do
display.
O método equivalente na pesagem é
tomar uma balança com mola, com a
faixa correta, colocar nela o peso
desconhecido e ler o deslocamento na
escala calibrada.
Os dois métodos possuem várias coisas em
comum. Ambos os métodos se baseiam no
comportamento de algum sistema físico (sensor e
processador do sinal) para converter a quantidade
medida (sinal de entrada) em uma quantidade
observável (sinal de saída). Para o voltímetro, o
processo físico é a rotação da bobina móvel
quando a corrente passa por ela. O balanço da
mola se baseia no deslocamento causado pela
força da gravidade no peso. Para os dois
instrumentos, é necessária uma calibração inicial
da posição do ponteiro, como uma funçãoda
magnitude do sinal de entrada. Isto é feito
somente em
uma posição, tipicamente na deflexão de fundo de
escala e a precisão da leitura em outros pontos
depende da linearidade da resposta do sistema. A
Funções dos Instrumentos
 75
precisão contínua do instrumento entre as
calibrações depende do valor pelo qual a resposta
do sistema pode variar, devido ao envelhecimento
e outros efeitos. A precisão da medição direta
depende fundamentalmente do sistema físico
escolhido como transdutor e processador do sinal,
do número de vezes de calibração do sistema e da
qualidade do equipamento usado.



Fig. 2.1.1. Medição direta


Medição comparativa - balanço de
nulo
O método comparativo de pesagem
deve ser muito familiar a todos. Usam-se
dois pratos da balança para comparar os
pesos da massa desconhecida e da
massa conhecida. Quando eles forem
iguais, não haverá deflexão do ponteiro.
Quando um for maior que o outro, haverá
uma deflexão para algum dos lados da
balança. Tudo se resume a uma questão
de se ter pesos calibrados conhecidos
para que se tenha a pesagem exata de
qualquer massa desconhecida.
Não há necessidade de calibração.
Em cada medição, a quantidade
desconhecida é comparada diretamente
com uma quantidade conhecida.
Uma situação similar pode ocorrer na medição
elétrica. Pode-se produzir uma voltagem
conhecida e então compará-la com uma voltagem
desconhecida. A comparação real é feita usando-
se um galvanômetro que detecta se há passagem
ou não de corrente por ele. Quando as voltagens
forem diferentes, haverá passagem de corrente
em alguns dos dois sentidos, dependendo do valor
relativo das voltagens. Quando elas forem iguais
não haverá corrente pelo galvanômetro. Quando
se obtém a posição zero (nulo), garante-se que as
voltagens são exatamente iguais. Este método,
chamado de balanço de nulo, é extremamente
preciso porque ele não se baseia em qualquer
outro sistema físico para se obter o valor da
quantidade medida.




Fig. 2.1.2. Medição por comparação


É verdade que é necessário usar e se
usa um sistema de medição para indicar
a obtenção do balanço do nulo. O
sistema necessita apenas da leitura do
zero; ele não precisa ser calibrado nem
precisa dar uma resposta linear. O
sistema de medição deve ser calibrado
ou ajustado somente quando as leituras
estiverem fora do equilíbrio.
Medição por substituição
Como já visto, o método comparativo
de medição é fundamentalmente mais
preciso do que o método correspondente
de medição direta, por que se elimina o
sistema de medição como meio de
interpretar o sinal de entrada sendo
medido. Foi visto também que uma forma
limitada de sistema de medição era usar
o registro da posição do balanço do nulo.
Um método mais preciso ainda de
medição elimina qualquer efeito do
sistema de medição.
Como exemplo, seja a balança
química com dois pratos, que fica
balançada exatamente quando há a
massa de 200 g em cada prato. Agora,
se estes pesos forem removidos e um
peso de apenas 1 g for colocado em
cada prato, haverá ainda um balanço
perfeito? Espera-se que sim. Porém,
entre a primeira e a segunda medições
foram removidas 398 g do sistema e isto
afetará as tensões e resistências
presentes nos braços, suportes e
ponteiro. É bem possível que haja uma
pequena variação no comportamento do
sistema, dando um erro na medição da 1
g. Em uma balança mais precisa deveria
haver uma garantia que o peso total no
Funções dos Instrumentos
 76
sistema não variasse, mesmo se forem
medidos pesos de diferentes valores. Isto
pode ser feito pelo método da
substituição.
Uma balança perfeita é obtida com os pesos
calibrados de 200 g no prato B. Um peso
desconhecido M é colocado no prato A. Para se
consiga um novo balanço, agora é necessário
remover pesos do prato B.



Fig. 2.1.3. Medição por substituição


O peso removido de B é igual ao peso
desconhecido colocado no prato A, de
modo que este peso foi medido. Porem, o
que é significativo neste novo sistema é
que o peso total na balança não foi
alterado. Tudo que aconteceu foi a
substituição de um peso desconhecido
por um peso conhecido e as condições
do sistema de medição (balança) não
foram alteradas. Assim, a medição por
substituição envolve a recolocação de
algo de valor desconhecido por algo de
valor conhecido, sem alterar as
condições de medição.
Por exemplo, seja a resistência de
valor desconhecido em um circuito. Se
ela é substituída por uma resistência de
valor conhecido, R, de modo que a
voltagem e a corrente no circuito
continuem exatamente as mesmas, então
o valor da resistência desconhecida é
também igual a R.
2. Aplicações da Medição
Os principais usos da medição em
processos industriais e operações são:
1. controle
2. monitoração
3. alarme.
2.1. Controle
Controlar uma variável de processo é
mantê-la constante e igual a um valor
desejado ou variando dentro de limites
estreitos. Só se controla uma variável.
Não se pode ou não há interesse em
controlar grandeza que seja constante.
O controle pode ser obtido
manualmente, quando o operador atua
no processo baseando-se nas medições
e indicações de grandezas do sistema. O
controle manual é de malha aberta e é
matematicamente estável.
Há várias técnicas e teorias para se
obter o controle automático de processos
industriais. A técnica básica e a mais
usada é através da malha fechada com
realimentação negativa (feedback), onde
1. mede se a variável controlada na
saída do processo,
2. compara-a com um valor de
referência e
3. atua na entrada do processo,
4. de modo a manter a variável
controlada igual ao valor desejado
ou variando em torno deste valor.
O controle automático com
realimentação negativa pode se tornar
mais complexo, envolvendo muitas
variáveis de processo simultaneamente.
São casos particulares de controle a
realimentação negativa multi variável:
cascata, faixa dividida (split range) e
auto-seletor.
Outra técnica alternativa é o controle
de malha fechada preditivo antecipatório
(feedforward). Esta estratégia envolve
1. a medição de todos os distúrbios
que afetam a variável controlada,
2. um modelo matemático do
processo sob controle,
3. a atuação em uma variável
manipulada,
4. no momento em que há previsão
de variação na variável controlada
e antecipando-se ao aparecimento
do erro.
5. para manter a variável controlada
constante e igual ao valor
desejado,
Um caso particular e elementar de
controle preditivo antecipatório é o
controle de relação de vazões.
Atualmente, com a aplicação
intensiva e extensiva de instrumentação
digital a microprocessador e com
computadores, há vários níveis de
estratégias de controle, como:
Funções dos Instrumentos
 77
1. controle
2. coordenação
3. otimização
4. gerenciamento.
Ao nível do processo, no chão de
fábrica, há o controle de regulação
automática, envolvendo as variáveis de
processo, dados de engenharia e com
alta freqüência de atuações.
Acima do nível do controle de
processo, há o controle de coordenação,
quando são estabelecidos os pontos de
ajustes dos controladores e é feita a
supervisão do controle. Acima deste
nível, tem-se a otimização do controle,
quando são usados e analisados os
dados do processo, para o controle
estatístico.
Finalmente, no topo da pirâmide, tem-
se o controle de gerenciamento da
planta. Quanto mais elevado o nível,
maior o nível de administração e de
complexidade. Quanto mais baixo e
próximo do processo, mais engenharia e
menos complexidade.
2.2. Monitoração
Monitorar é supervisionar um sistema,
processo ou operação de máquina, para
verificar se ele opera corretamente
durante sua operação. Em
instrumentação, é comum usar
instrumentos para medir continuamente
ou em intervalos uma condição que deve
ser mantida dentro de limites pré
determinados. São exemplos clássicos
de monitoração:
1. radioatividade emalgum ponto de
uma planta nuclear,
2. deslocamento axial ou vibração
radial de eixos de grandes
máquinas rotativas,
3. reação química em reatores
através da análise de composição
dos seus produtos.
Um sistema de monitoração é
diferente de um sistema de controle
automático porque não há atuação
automática no sistema, ou por
incapacidade física de atuação ou por
causa dos grandes atrasos entre as
amostragens, medições e atuações. No
sistema de monitoração, todas as
indicações e registros são avaliados
continuamente, analisam-se as
condições do processo e, em caso
extremo, pode-se desligar o sistema, de
modo automático ou manual, quando os
limites críticos de segurança são
atingidos.
2.3. Alarme
Em sistemas de controle e de
monitoração é comum se ter alarmes.
Um sistema de alarme opera dispositivos
de aviso (luminoso, sonoro) após a
ocorrência de uma condição indesejável
ou perigosa no processo. O sistema de
alarme é usado para chamar a atenção
do operador para condições anormais do
processo, através de displays visuais e
dispositivos sonoros. Os displays visuais
geralmente piscam lâmpadas piloto para
indicar condições anormais do processo
e são codificados por cores para
distinguir condições de alarme
(tipicamente branca) e de desligamento
(tipicamente vermelha). Diferentes tons
audíveis também podem ser usados para
diferenciar condições de alarme e de
desligamento.
Um sistema de alarme possui vários
pontos de alarme que são alimentados
por uma única fonte de alimentação. O
anunciador de alarme apresenta a
informação operando em seqüência. A
seqüência descreve a ordem dos
eventos, incluindo as ações das chaves
de alarme, lógica do anunciador, sinal
sonoro, display visual e ação do
operador.
Tipicamente, cada seqüência tem
quatro objetivos:
1. alertar o operador para uma
condição anormal,
2. indicar a natureza da condição
anormal (alarme ou desligamento),
3. requerer a ação de conhecimento
pelo operador
4. indicar quando o sistema retorna à
condição normal.
3. Sistema de Medição
Embora haja vários tipos de controle,
vários níveis de complexidade, vários
enfoques diferentes, há um parâmetro
em comum no controle, monitoração e
Funções dos Instrumentos
 78
alarme do processo: a medição das
variáveis e grandezas do processo. A
medição é fundamental. A base de um
controle correto é a medição precisa da
variável controlada.



(a) elemento sensor real desmontado



(b) elemento e transmissor
Fig. 2.1.4. Transmissor de temperatura com
sistema de enchimento termal

A instrumentação para fazer estas
medições é vital para a indústria. O uso
de instrumentação em sistemas como
casa de força, indústrias de processo,
máquinas de produção automática, com
vários dispositivos de controle,
manipulação e segurança revolucionou e
substituiu velhos conceitos. Os
instrumentos tem produzido uma grande
economia de tempo e mão de obra
envolvida. Os sistemas de instrumentos
agem como extensões dos sentidos
humanos e facilitam o armazenamento
da informação de situações complexas.
Por isso, a instrumentação se tornou um
componente importante das atividades
rotineiras da indústria e contribuiu
significativamente para o
desenvolvimento da economia.
Um sistema genérico de medição
consiste dos seguintes elementos
básicos, que fazem parte de todos
instrumentos:
1. elemento sensor ou elemento
transdutor, que detecta e converte a
entrada desejada para uma forma
mais conveniente e prática a ser
manipulada pelo sistema de medição.
O elemento sensor é também
chamado de elemento primário ou
transdutor. Ele constitui a interface do
instrumento com o processo.
2. elemento condicionador do sinal, que
manipula e processa a saída do
sensor de forma conveniente. As
principais funções do condicionador
de sinal são as de amplificar, filtrar,
integrar e converter sinal analógico-
digital e digital-analógico.
3. o elemento de apresentação do dado,
que dá a informação da variável
medida na forma quantitativa. O
elemento de apresentação de dado é
também chamado de display ou
readout. Ele constitui a interface do
instrumento com o operador do
processo.
Os elementos auxiliares aparecem em alguns
instrumentos, dependendo do tipo e da técnica
envolvida. Eles são:
1. elemento de calibração para
fornecer uma facilidade extra de
calibração embutida no
instrumento. Os transmissores
inteligentes possuem esta
capacidade de autocalibração
incorporada ao seu circuito.
2. elemento de alimentação externa
para facilitar ou possibilitar a
operação do elemento sensor, do
condicionador de sinal ou do
elemento de display.
3. elemento de realimentação
negativa para controlar a variação
da quantidade física que está
sendo medida. Este elemento
possibilita o conjunto funcionar
automaticamente, sem a
interferência do operador.


Funções dos Instrumentos
 79

(a) instrumento desmontado (b) lateral

(c) Vista frontal do instrumento
Fig. 2.1.5. Indicador de pressão manométrica ou
manômetro com bourdon C


Por exemplo, no indicador analógico
de pressão com bourdon C, o elemento
sensor é o tubo metálico em forma de C.
A pressão a ser medida é aplicada
diretamente no sensor que sofre uma
deformação elástica, produzindo um
pequeno movimento mecânico. A entrada
do sensor é a pressão e a saída é um
movimento mecânico. Este pequeno
movimento é mecanicamente amplificado
por meio de engrenagens e alavancas,
que constituem os elementos
condicionadores do sinal. Finalmente, um
ponteiro é fixado na engrenagem e
executa uma excursão angular sobre
uma escala graduada em unidade de
pressão. O conjunto escala e ponteiro
constitui o elemento de apresentação de
dados. Este instrumento é analógico e
seu funcionamento é mecânico. Ele não
requer alimentação externa, pois utiliza a
própria energia da pressão para
funcionar.














Fig. 2.1.6. Registro de temperatura a termopar ou
RTD


Em outro exemplo, no registro de
temperatura com termopar ou RTD, o
termopar ou o RTD (detector de
temperatura a resistência) é o elemento
sensor que detecta a temperatura a ser
medida. A temperatura medida gera uma
pequena tensão ou varia a resistência
elétrica do RTD. Esta pequena tensão ou
resistência é medida por um circuito
eletrônico chamado de ponte de
Wheatstone. A tensão ou a variação da
resistência é linearmente proporcional à
temperatura medida. A ponte de
Wheatstone é um condicionador de sinal.
Através de uma polarização externa e um
balanço de nulo, é possível determinar a
tensão gerada pelo termopar ou variação
da resistência elétrica do RTD. O circuito
da ponte também processa o sinal
elétrico, amplificando-o, filtrando-o de
ruídos externos e, no caso, convertendo-
o para um sinal para o registro final da
temperatura. Este instrumento é
eletrônico e a indicação é digital. A
apresentação de dados não é feita
através do conjunto pena e gráfico do
registrador.




 Apostilas\Instrumentação 20Ffunção.doc 11 DEZ 98 ( Substitui 26 ABR 97)
Sensor
 80
2.1
Elemento Sensor



1. Conceito
O elemento sensor não é um
instrumento mas faz parte integrante da
maioria absoluta dos instrumentos. O
elemento sensor é o componente do
instrumento que converte a variável física
de entrada para outra forma mais usável. A
grandeza física da entrada geralmente é
diferente grandeza da saída.
O elemento sensor depende
fundamentalmente da variável sendo
medida. O elemento sensor geralmente
está em contato direto com o processo e dá
a saída que depende da variável a ser
medida.
Exemplos de sensores são:
1. o tubo bourdon que se deforma
elasticamente quando submetido a
uma pressão,
2. o strain gauge que varia a
resistência elétrica em função da
pressão exercida sobre ele;
3. o sensor bimetal que varia o formato
em função da variaçãoda
temperatura medida,
4. o termopar que gera uma militensão
em função da diferença de
temperatura entre dois pontos;
5. a placa de orifício que gera uma
pressão diferencial proporcional ao
quadrado da vazão volumétrica que
passa no seu interior.
Se há mais de um elemento sensor no
sistema, o elemento em contato com o
processo é chamado de elemento sensor
primário, os outros, de elementos sensores
secundários. Por exemplo, a placa de
orifício é o elemento primário da vazão; o
elemento que mede a pressão diferencial
gerada pela placa é o secundário.
Em alguns processos o elemento
sensor pode estar protegido por algum
outro dispositivo, de modo que ele não fica
em contato direto com o processo. O selo
de pressão e o poço de temperatura são
exemplos de acessórios que evitam o
contato direto do sensor com o processo.
Os nomes alternativos para o sensor
são: elemento transdutor, elemento
primário, detector, probe, pickup ou pickoff.
2. Terminologia
De um modo geral, transdutor é o
elemento, dispositivo ou instrumento que
recebe a informação na forma de uma
quantidade e a converte para informação
para esta mesma forma ou outra diferente.
Aplicando este definição, são transdutores:
elemento sensor, transmissor, transdutor
corrente para pneumático (i/p) e
pneumático para corrente (p/i), conversor
eletrônico analógico para digital (A/D) e
conversor digital para analógico (D/A).
A norma ISA 37.1 (1982): Electrical
Transducer Nomenclature and Terminology
padroniza a terminologia e recomenda o
seguinte:
1. elemento sensor ou elemento transdutor
para o dispositivo onde a entrada e a
saída são ambas não-padronizadas e de
naturezas iguais ou diferentes.
2. transmissor para o instrumento onde a
entrada é não-padronizada e a saída é
padronizada e de naturezas iguais ou
diferentes.
3. transdutor para o instrumento onde a
entrada e a saída são ambas
padronizadas e de naturezas diferentes.
Sensor
 81
4. conversor para o instrumento onde a
entrada e a saída são ambas de
natureza elétrica mas com
características diferentes, como o
conversor A/D (analógico para digital),
D/A (digital para analógico), conversor
I/F (corrente para freqüência), conversor
i/v (corrente para voltagem).
O nome correto e completo do elemento
transdutor recomendado pela norma ISA
37.1 (1982) inclui:
1. o nome transdutor,
2. variável sendo medida,
3. modificadora restritiva da variável,
4. princípio de transdução,
5. faixa de medição,
6. unidade de engenharia.
Exemplos de elementos sensores:
1. Transdutor, pressão, diferencial, 0 a
100 kPa, potenciométrico
2. Transdutor, pressão de som,
capacitivo, 100 a 160 dB.
3. Transdutor, aceleração, relativa, ±3 g.
4. Transdutor de pressão absoluta a
strain gauge amplificador, 0 a 500
MPa.
5. 0-300 oC, resistivo, superfície,
temperatura, transdutor.
3. Modificadores
Há quatro modificadores do sensor:
1. mensurando
2. tipo do mensurando
3. princípio elétrico
4. características especiais
O mensurando ou quantidade medida
determina o nome do elemento sensor.
Embora as principais variáveis de processo
sejam nível, pressão, temperatura e vazão,
as possíveis variáveis medidas são:
1. Aceleração
2. Análise (composição, pH)
3. Atitude
4. Condutividade elétrica
5. Corrente elétrica
6. Deslocamento
7. Densidade
8. Força (peso)
9. Fluxo de calor
10. Freqüência
11. Luz
12. Nível de líquido
13. Número de Mach (velocidade
relativa)
14. Posição
15. Potência
16. Pressão e vácuo
17. Queima (combustão)
18. Radiação nuclear
19. Temperatura
20. Tempo
21. Tensão elétrica
22. Torque
23. Umidade
24. Vazão
25. Velocidade
26. Vibração
27. Viscosidade
O segundo modificador do sensor se
refere ao tipo ou à restrição da quantidade
medida. Os exemplos incluem:
1. Absoluta (temperatura, pressão)
2. Angular (velocidade)
3. Diferencial (pressão, tensão)
4. Escalar (velocidade)
5. Gauge (pressão)
6. Infravermelha (luz)
7. Intensidade
8. Linear
9. Mássica (vazão)
10. Radiante
11. Relativa (densidade, pressão)
12. Superfície
13. Total
14. Vetorial (velocidade)
15. Volumétrica (vazão)
O terceiro modificador é o princípio de
transdução elétrico envolvido, como:
1. Capacitivo
2. Eletromagnético
3. Indutivo
4. Ionizante
5. Fotocondutivo
6. Fotovoltáico
7. Piezoelétrico
8. Potenciométrico
9. Relutante
10. Resistivo
11. Strain gauge
12. Termelétrico
O quarto modificador do sensor se
refere a alguma característica especial ou
propriedade relevante do sensor. Ele serve
para dar mais detalhe ao nome. Exemplos:
1. Amplificador
2. Autogerador
3. Cápsula
4. Chave
5. Colado
Sensor
 82
6. Dobrável
7. Elemento exposto
8. Fole
9. Giro
10. Incremento discreto
11. Integrante
12. Saída ca (corrente alternada)
13. Saída cc (corrente contínua)
14. Saída digital
15. Saída dual
16. Saída freqüência
17. Semicondutor
18. Servo
19. Soldável
20. Tubo bourdon
21. Turbina
22. Ultra-sônico
23. Vibrante
3. Princípios de transdução
Conforme a natureza do sinal de saída,
os sensores podem ser classificados como:
1. mecânicos
2. eletrônicos
Praticamente, toda variável de processo
pode ser medida eletronicamente e nem
toda variável pode ser medida
mecanicamente. Por exemplo, o pH só
pode ser medido por meio elétrico. As
principais vantagens do sinal eletrônico
sobre o mecânico são:
1. não há efeitos de inércia e atrito,
2. a amplificação é mais fácil de ser
obtida
3. a indicação e o registro à distância
são mais fáceis.
Durante o estudo das variáveis de
processo, serão vistos com profundidade
os princípios mais comuns descritos
adiante.
4. Sensores Mecânicos
O elemento sensor mecânico recebe na
entrada a variável de processo e gera na
saída uma grandeza mecânica, como
movimento, força ou deslocamento,
proporcional à variável medida.



1. Espiral (b) Enchimento termal


(c). Placas de orifício
Fig. 1.1. Elemento sensores mecânicos


O elemento sensor mecânico não necessita
de nenhuma fonte de alimentação externa
para funcionar; ele é acionado pela própria
energia do processo ao qual está ligado.
Exemplos de elementos sensores
mecânicos:
1. Espiral, para a medição de pressão;
2. Enchimento termal, para temperatura;
3. Placa de orifício, para a vazão
5. Sensores Eletrônicos
O elemento sensor eletrônico recebe na
entrada a variável de processo e gera na
saída uma grandeza elétrica, como tensão,
corrente elétrica, variação de resistência,
capacitância ou indutância, proporcional a
esta variável.
Há elementos sensores eletrônicos
ativos e passivos.
Os elementos ativos geram uma tensão ou
uma corrente na saída, sem necessidade
de alimentação externa. Exemplos:
1. cristal piezelétrico para a pressão
2. termopar para a temperatura
3. eletrodos para a medição de pH.
Os circuitos que condicionam estes
sinais necessitam de alimentação externa.
Os elementos passivos necessitam de
uma polarização elétrica externa para
poder medir uma grandeza elétrica passiva
para medir a variável de processo. As
grandezas elétricas variáveis são: a
resistência, a capacitância e a indutância.
Sensor
 83
Exemplo de elementos sensores passivos
eletrônicos:
1. resistência detectora de
temperatura
2. célula de carga (strain gauge) para
a medição de pressão e de nível,
3. bobina detectora para a transdução
do sinal de corrente para o sinal
padrão pneumático.



Fig. 1.2. Elemento sensor eletrônico de pH


Os elementos sensores eletrônicos
podem ser dos seguintes tipos:
1. capacitivo
2. indutivo
3. relutante
4. eletromagnético
5. piezoelétrico
6. resistivo
7. potenciométrico
8. strain gauge
9. fotocondutivo
10. fotovoltáico
11. termelétrico
12. ionizante
5.1. Sensor capacitivo
O sensor capacitivo converte a variável
de processo medida em uma variação da
capacitância elétrica. Um capacitor consiste
de duas placas condutorasde área A
separadas por um dielétrico (ε) pela
distância d, conforme a expressão
matemática seguinte:

d
A
C ε=

Assim, a variação de capacitância pode
ser causada
1. pelo movimento de um dos
eletrodos (placas), alterando a
distancia d
2. pela variação da área das placas
3. pela variação do dielétrico entre as
duas placas fixas.
Atualmente, a maioria dos
transmissores eletrônicos usa cápsulas
capacitivas para a medição de pressão
manométrica, absoluta ou diferencial.



(a) Placas móveis, dielétrico fixo


(b) Placas fixas, dielétrico variável

Fig. 1..3. Transdução capacitiva
5.2. Sensor indutivo
O sensor indutivo converte a variável de
processo medida em uma variação da
auto-indutância elétrica de uma bobina. As
variações da indutância podem ser
causadas pelo movimento de um núcleo
ferromagnético dentro da bobina ou pelas
variações de fluxo introduzidas
externamente na bobina com núcleo fixo.
Há transmissores eletrônicos, a balanço
de forças, que utilizam (ou utilizavam)
bobinas detetoras para a medição da
pressão.


∆C
∆C
Sensor
 84

Fig.2.4. Transdução indutiva
5.3. Sensor relutante
O sensor relutante converte a variável de
processo medida em uma variação da
voltagem devida a uma variação na
relutância entre duas ou mais bobinas
separadas e excitadas por tensão alternada
(ou de duas porções separadas de uma
mesma bobina). Esta categoria de
sensores inclui relutância variável,
transformador diferencial e ponte de
indutâncias. A variação na trajetória da
relutância é usualmente feita pelo
movimento de um núcleo magnético dentro
da bobina.


Fig. 1.4. Transdução relutiva por transformador
diferencial
5.4. Sensor eletromagnético
O sensor eletromagnético converte a
variável de processo medida em uma força
eletromotriz induzida em um condutor pela
variação no fluxo magnético, na ausência
de excitação. A variação no fluxo feita é
usualmente pelo movimento relativo entre
um eletromagneto e um magneto ou porção
de material magnético.



Fig. 1.6. Transdução eletromagnética

5.5. Sensor piezoelétrico
O sensor piezoelétrico converte uma
variável de processo medida em uma
variação de carga eletrostática (Q) ou
voltagem (E) gerada por certos materiais
quando mecanicamente estressados. O
stress é tipicamente de forças de
compressão ou tração ou por forças de
entortamento exercida no cristal
diretamente por um elemento sensor ou por
um elo mecânico ligado ao elemento
sensor.



Fig. 1.7. Transdução piezoelétrica
(a) compressão ou tensão
(b) força de entortamento
5.6. Sensor resistivo
O sensor resistivo converte a variável
de processo medida em uma variação de
resistência elétrica. As variações de
resistência podem ser causadas em
condutores ou semicondutores
(termistores) por meio de aquecimento,
resfriamento, aplicação de tensão
mecânica, molhação, secagem de certos
sais eletrolíticos ou pelo movimento de um
braço de reostato.


∆L
∆E
Tap
central
∆E
∆E
ou ∆Q
∆E
ou ∆Q
Sensor
 85

Fig. 1.8. Transdução resistiva
5.7. Sensor potenciométrico
O sensor potenciométrico converte a
variável de processo medida em uma
variação de relação de voltagens pela
variação da posição de um contato móvel
(wiper) em um elemento resistivo, através
do qual é aplicada uma excitação. A
relação dada pela posição do elemento
móvel é basicamente uma relação de
resistências.

Fig. 1.9. Transdução potenciométrica
5.8. Sensor strain gauge
O sensor strain gauge converte a
variável de processo medida em uma
variação de resistência em dois ou quatro
braços da ponte de Wheatstone. Este
princípio de transdução é uma versão
especial da transdução resistiva, porém,
ela envolve dois ou quatro sensores strain
gauges resistivos ligados em uma ponte de
Wheatstone polarizada, de modo que a
saída é uma variação de voltagem.



Fig. 1.10. Transdução de strain gauge
5.9. Sensor fotocondutivo
O sensor fotocondutivo converte a variável
de processo medida em uma variação de
resistência elétrica (ou condutância) de um
material semicondutor devido à variação da
quantidade de luz incidente neste material.


Fig. 1.11. Transdução foto condutiva

5.10. Sensor fotovoltáico
O sensor fotovoltáico converte a
variável de processo medida em uma
variação de tensão elétrica de um material
semicondutor devido à variação da
quantidade de luz incidente em junções de
certos materiais semicondutores.



∆R
∆R
∆R
∆R
-
+
L Ew
Ex
x
w
E
E∆
Ex
∆E
B
D C
A
Luz ∆R
Luz ∆E
Sensor
 86
Fig. 1.12. Transdução fotovoltáica

5.11. Sensor termoelétrico
O sensor termoelétrico converte a
variável de processo medida em uma
variação de força eletromotriz gerada pela
diferença de temperatura entre duas
junções de dois materiais diferentes, devido
ao efeito Seebeck.



Fig. 1.13. Transdução termelétrica
5.12. Sensor iônico
O sensor iônico converte a variável de
processo medida em uma variação da
corrente de ionização existente entre dois
eletrodos.



Fig. 1.14. Transdução ionizante
6. Escolha do sensor
O objetivo de um sistema de controle é
garantir uma correlação rigorosa entre a
saída real e a saída desejada. A saída real
é a variável de processo e a saída
desejada é chamada de ponto de ajuste.
Gasta se muita matemática, eletrônica e
dinheiro para se obter e garantir o
desempenho do sistema. Porém, por
melhor que seja o projeto matemático ou a
implementação eletrônica, o controle final
não pode ser melhor que a percepção da
variável do processo.
A qualidade da medição da variável
sendo controlada estabelece a linha de
referência do desempenho global do
sistema. É muito importante entender os
princípios físicos que permitem o sensor
converter a variável do processo em uma
grandeza elétrica ou mecânica.
É fundamental estabelecer a exatidão,
precisão, resolução, linearidade,
repetitividade e tempo de resposta do
sensor para as necessidades do sistema.
Um sensor especificado com precisão
insuficiente pode comprometer o
desempenho de todo o sistema. No outro
extremo, selecionar um sensor com
precisão exagerada e difícil de ser
conseguida na prática, não é justificado
para um controle que não requer tanta
precisão.


(a) Esquemático


(b) Físico

Fig. 1.15. Elemento de enchimento termal, com
compensação de temperatura ambiente



∆E T1 T2
Sensor
 87
7. Características Desejáveis do
Sensor
Em certos casos, o sensor do sinal de
entrada pode aparecer discretamente em
dois ou mais estágios, tendo-se o elemento
primário, secundário e terciário. Em outros
casos, o conjunto pode ser integrado em
um único elemento.
Algumas características desejáveis de
um elemento sensor que devem ser
consideradas em sua especificação e
seleção para uma determinada aplicação
são:
1. o elemento sensor deve reconhecer
e detectar somente o sinal da
variável a ser medida e deve ser
insensível aos outros sinais
presentes simultaneamente na
medição. Por exemplo, o sensor de
velocidade deve sentir a velocidade
instantânea e deve ser insensível a
pressão e temperatura locais.
2. o sensor não deve alterar a variável
a ser medida. Por exemplo, a
colocação da placa de orifício para
sentir a vazão, introduz uma
resistência à vazão, diminuindo-a. A
vazão diminui quando se coloca a
placa para medi-la.
3. o sinal de saída do sensor deve ser
facilmente modificado para ser
facilmente indicado, registrado,
transmitido e controlado. Por isso,
atualmente os sensores eletrônicos
são mais preferidos que os
mecânicos, pois são mais
facilmente manipulados.
4. o sensor deve ter boa exatidão,
conseguida por fácil calibração.
5. o sensor deve ter boa precisão,
constituída de linearidade,
repetitividade e reprodutibilidade.
6. o sensor deve ter linearidade de
amplitude.
7. o sensor deve ter boa resposta
dinâmica, respondendo rapidamenteFig. 1.1.1. Operador de campo, sala de controle centralizada e arrea industrial

Instrumentação
 2
Objetivos de Ensino
1. Definir o significado de instrumentação e
listar as disciplinhas correlatas.
2. Descrever as aplicações e as vantagens
do controle e da automação industrial.
3. Informar acerca do histórico e da
evolução das tecnologias aplicadas:
analógica e digital, pneumática e
eletrônica, centralizada e distribuída,
dedicada e compartilhada, real e virtual..
1. Instrumentação
1.1. Conceito e aplicações
A instrumentação é o ramo da
engenharia que trata de instrumentos
industriais.
Os enfoques da Instrumentação podem
ser de
1. Fabricação: construção de
componentes e instrumento
2. Projeto: detalhamento básico e
específico de sistemas
equipamentos e instrumentos
3. Especificação: estabelecimento de
características físicas, funcionais e
de segurança dos instrumentos
4. Vendas: comercialização, marketing
e promoção de instrumentos
5. Montagem: fixação correta dos
instrumentos no local de trabalho,
para que ele opere conforme o
previsto
6. Operação: monitoração do
desempenho do instrumento e
atuação manual, quando necessário,
para garantir segurança e eficiência
7. Manutenção dos instrumentos:
reparo do instrumento quando
inoperante, calibração e ajuste do
instrumento quando o desempenho
metrológico o exigir
As principais funções dos instrumentos
são:
1. sensor: detecção da variável medida
2. Indicação: apresentação do valor
instantâneo da variavel
3. Condicionamento do sinal: operação
de tornar mais amigável e tratável o
sinal original
4. Registro: apresentação do valor
histórico e em tempo real da variavel
5. Controle: garantir que o valor de uma
variável permaneça igual, em torno
ou próximo de um valor desejável
6. Alarme e intertravamento: geração
de sinais para chamar a atenção do
operador para condições que exijam
sua interferência ou para atuar
automaticamente no processo para
mantê-lo seguro
As variáveis envolvidas incluem mas não
se limitam a
1. Pressão
2. Temperatura
3. Vazão
4. Nível
5. Análise
Os instrumentos estão associados e
aplicados aos seguintes equipamentos:
1. Caldeira: equipamento para gerar
vapor
2. Reator: equipamento onde se realiza
uma reação química ordenada
3. Compressor: equipamento para
mover gases
4. Bomba: equipamento para mover
liquidos
5. Coluna de destilação: equipamento
para separar diferentes produtos
com diferentes pontos de ebulição
6. Forno: equipamento para aquecer
algum produto
7. Refrigerador: equipamento para
esfriar algum produto
8. Condicionador de ar: equipamento
para manter as condições do ar
ambiente dentro de determinados
limites
As indústrias que utilizam os
instrumentos de medição e de controle do
processo, de modo intensivo e extensivo
são:
1. Química
2. Petroquímica
3. Refinaria de petróleo
4. Gás e óleo
5. Dutos e Terminais
6. Têxtil
7. Fertilizante
8. Papel e celulose
9. Alimentícia
10. Farmacêutica
11. Cimento
12. Siderúrgica
13. Mineração
14. Nuclear
Instrumentação
 3
15. Hidrelétrica
16. Termelétrica
17. Tratamento d'água e de efluentes
1.2. Disciplinas relacionadas
O projeto completo do sistema de
controle de um processo envolve vários
procedimentos e exige os conhecimentos
dos mais diversos campos da engenharia,
tais como:
1. Mecânica dos fluidos, para a
especificação de bombas,
dimensionamento de tubulações,
disposição de bandejas da coluna de
destilação, dimensionamento de
trocadores de calor, especificação de
bombas e compressores.
2. Transferência de calor, para a
determinação da remoção do calor
dos reatores químicos, pré-
aquecedores, caldeiras de
recuperação e dimensionamento de
condensadores.
3. Cinética das reações químicas, para
o dimensionamento dos reatores,
escolha das condições de operação
(pressão, temperatura e nível) e de
catalizadores,
4. Termodinâmica, para o calculo da
transferência de massa, do número e
da relação das placas de refluxo e
das condições de equilíbrio do
reator.
Esses conhecimentos auxiliam na
escolha e na aplicação do sistema de
controle automático associado ao processo.
Os modelos matemáticos, as analogias e a
simulação do processo são desenvolvidos e
dirigidos para o entendimento do processo e
sua dinâmica e finalmente para a escolha
do melhor sistema de controle.
A especificação dos instrumentos requer
o conhecimento dos catálogos dos
fabricantes e das funções a serem
executadas, bem como das normas, leis e
regulamentações aplicáveis.
A manutenção dos instrumentos exige o
conhecimento dos circuitos mecânicos,
pneumáticos e eletrônicos dos instrumentos,
geralmente fornecidos pelos fabricantes dos
instrumentos. Para a manutenção da
instrumentação pneumática exige-se a
habilidade manual e uma paciência bovina
para os ajustes de elos, alinhamento de
foles, estabelecimento de ângulos retos
entre alavancas, colocação de parafusos em
locais quase inacessíveis. A manutenção
dos instrumentos eletrônicos requer o
conhecimento da eletrônica básica, do
funcionamento dos amplificadores
operacionais e atualmente das técnicas
digitais. O fabricante correto fornece os
circuitos eletrônicos e os diagramas de
bloco esquemáticos dos instrumentos.
Para a sintonia do controlador e o
entendimento dos fenômenos relativos ao
amortecimento, à oscilação e à saturação é
útil o conhecimento rigoroso dos conceitos
matemáticos da integral e da derivada. A
analise teórica da estabilidade do processo
requer uma matemática transcendental,
envolvendo a função de transferência, os
zeros e os pólos de diagramas, as equações
diferenciais, a transformada de Laplace e os
critérios de Routh-Hurwitz.
2. Vantagens e Aplicações
Nem todas as vantagens da
instrumentação podem ser listadas aqui. As
principais estão relacionadas com a
qualidade e com a quantidade dos produtos,
fabricados com segurança e sem
subprodutos nocivos. Há muitas outras
vantagens. O controle automático possibilita
a existência de processos extremamente
complexos, impossíveis de existirem apenas
com o controle manual. Um processo
industrial típico envolve centenas e até
milhares de sensores e de elementos finais
de controle que devem ser operados e
coordenados continuamente.
Como vantagens, o instrumento de
medição e controle
1. não fica aborrecido ou nervoso,
2. não reclama,
3. não fica distraído ou atraído por pessoas
bonitas,
4. não assiste a um jogo de futebol na
televisão nem o escuta pelo rádio,
5. não pára para almoçar ou ir ao banheiro,
6. não fica cansado de trabalhar,
7. não tem problemas emocionais,
8. não abusa seu corpos ou sua mente,
9. não tem sono,
10. não folga do fim de semana ou feriado,
11. não sai de férias,
12. não reivindica aumento de salário.
Instrumentação
 4
Porém, como desvantagens, o
instrumento
1. sempre apresenta erro de medição
2. opera adequadamente somente quando
estiver nas condições previstas pelo
fabricante,
3. requer calibrações e ajustes periódicos,
para se manter exato
4. requer manutenção corretiva, preventiva
ou preditiva, para que sua precisão se
mantenha dentro dos limites
estabelecidos pelo fabricante
5. é provável que algum dia ele falhe e pela
lei de Murphy, esta falha geralmente
acontece na pior hora possível e pode
acarretar grandes complicações.
2.1. Qualidade do Produto
A maioria dos produtos industriais é
fabricada para satisfazer determinadas
propriedades físicas e químicas. Quanto
melhor a qualidade do produto, menores
devem ser as tolerâncias de suas
propriedades. Quanto menor a tolerância,
maior a necessidade dos instrumentos para
a medição e o controle automático.
Os fabricantes executam testes físicos e
químicos em todos os produtos feitos ou,
pelo menos, em amostras representativas
tomadas aleatoriamente das linhas de
produção, para verificar se as
especificações estabelecidasàs variações da medição.
8. o sensor não deve induzir atraso
entre os sinais de entrada e de
saída, ou seja, não deve provocar
distorção de fase.
9. o sensor deve suportar o ambiente
hostil do processo sem se danificar
e sem perder suas características.
O sensor deve ser imune à
corrosão, erosão, pressão,
temperatura e umidade ambientes.
10. o sensor deve ser facilmente
disponível e de preço razoável.




D:\APOSTILA\INSTCONT 21Sensor.DOC 11 DEZ 98 (Substitui 15 ABR 95)

 88
2.2
Transmissor



1. Conceitos básicos
1.1. Introdução
Rigorosamente o transmissor não é
necessário, nem sob o ponto de vista de
medição, nem sob o ponto de vista de
controle. A transmissão serve somente
como uma conveniência de operação para
tornar disponíveis os dados do processo
em uma sala de controle centralizada, num
formato padronizado. Na prática, por causa
das grandes distâncias envolvidas, as
funções de medição e de controle estão
freqüentemente associadas aos sinais dos
transmissores.
O transmissor é geralmente montado
no campo, próximo ao processo. Porém,
ele também pode ser montado na sala de
controle, como ocorre com o transmissor
de temperatura com o termopar ou com a
resistência elétrica.

Fig. 2.1. Transmissores para medição de nível
1.2. Justificativas do Transmissor
Antes do aparecimento do transmissor
pneumático, circa 1930, o controlador era
conectado diretamente ao processo. O
controlador e o painel de controle deviam
estar próximos ao processo. O transmissor
oferece muitas vantagens em comparação
com o uso do controlador ligado
diretamente ao processo, tais como a
segurança, a economia e a conveniência.
1. os transmissores eliminam a
presença de fluidos flamáveis,
corrosivos, tóxicos mal cheirosos e
de alta pressão na sala de controle.
2. as salas de controle tornam-se mais
práticas, com a ausência de tubos
capilares compridos, protegidos,
compensados e com grande tempo
de atraso.
3. há uma padronização dos
instrumentos receptores do painel;
os indicadores, os registradores e os
controladores recebem o mesmo
sinal padrão dos transmissores de
campo.




Fig. 2.2. Transmissor montado em local hostil
Transmissor
 89
1.3. Terminologia
O transmissor é também chamado
erradamente de transdutor e de conversor.
Transdutor é um termo genérico que
designa um dispositivo que recebe
informação na forma de uma ou mais
quantidades físicas, modifica a informação,
a sua forma ou ambas e envia um sinal de
saída resultante. Este termo é genérico e
segundo este conceito, o elemento
primário, transmissor, relé, conversor de
corrente elétrica para pneumático e a
válvula de controle são transdutores.
Há uma norma na instrumentação,
ANSI/ISA S37.1-1978 (R1982) que
estabelece uma nomenclatura uniforme e
consistente entre si e para elemento
sensor, transmissor, conversor, transdutor.
Elemento sensor
Elemento sensor é um dispositivo
integrante de um instrumento que converte
um sinal não-padrão em outro sinal não-
padrão. Por exemplo, o bourdon C é um
elemento sensor de pressão, que converte
a pressão em um pequeno movimento
proporcional. Nem a pressão de entrada e
nem o deslocamento do sensor são
padronizados.
Todo transmissor possui um elemento
sensor, que depende essencialmente da
variável medida. Atualmente além do
sensor da variável principal o transmissor
inteligente possui outro sensor para medir
a temperatura ambiente e fazer a
compensação de suas variação sobre a
variável principal.
Já existe disponível comercialmente
transmissor multivariável. No único
invólucro do transmissor há vários
sensores para medir simultaneamente a
variável principal (vazão) e as secundárias
(pressão e temperatura do processo),
também para fins de compensação.
Neste contexto, tem-se:
1. Sensor primário é o sensor que
responde principalmente ao
parâmetro físico a ser medido.
2. Sensor secundário é o sensor
montado adjacente ao primário para
medir o parâmetro físico que afeta de
modo indesejável a característica
básica do sensor primário (por
exemplo, os efeitos da temperatura
na medição de pressão).



Fig. 2.3. Elementos sensores de
pressão


Transmissor
O transmissor é o instrumento que
converte um sinal não-padrão em um sinal
padrão de natureza igual ou distinta. O
transmissor sente a variável através de um
sensor no ponto onde ele está montado e
envia um sinal padrão, proporcional ao
valor medido, para um instrumento
receptor remoto. É desejável que a saída
do transmissor seja linearmente
proporcional à variável medida e nem
sempre há esta linearidade.
Por exemplo: o transmissor eletrônico
de pressão sente um sinal de pressão, por
exemplo, de 15 a 60 MPa, e o converte em
um sinal padrão de corrente de 4 a 20 mA
cc e o transmite. Outro exemplo: o
transmissor pneumático de pressão
manométrica converte um sinal de
pressão, e.g., de 60 a 100 MPa, em um
sinal padrão pneumático de 20 a 100 kPa
(3 a 15 psi) e o transmite. Nos dois
exemplos, as faixas da pressão de entrada
são não padrão mas as saídas dos
transmissores eletrônico (4 a 20 mA) e
pneumático (20 a 100 kPa) o são.
Transmissor sabido (smart)
Transmissor sabido é um transmissor
em que é usado um sistema
microprocessador para corrigir os erros de
não linearidade do sensor primário através
da interpolação de dados de calibração
mantidos na memória ou para compensar
os efeitos de influência secundárias sobre
o sensor primário incorporando um
segundo sensor adjacente ao primário e
Transmissor
 90
interpolando dados de calibração
armazenados dos sensores primário e
secundário.



Fig. 2.4. Transmissor eletrônico (Foxboro)


Transmissor inteligente
Transmissor inteligente é um
transmissor em que as funções de um
sistema microprocessador são
compartilhadas entre
1. derivar o sinal de medição primário,
2. armazenar a informação referente
ao transmissor em si, seus dados de
aplicação e sua localização e
3. gerenciar um sistema de
comunicação que possibilite uma
comunicação de duas vias
(transmissor para receptor e do
receptor para o transmissor),
superposta sobre o mesmo circuito
que transporta o sinal de medição, a
comunicação sendo entre o
transmissor e qualquer unidade de
interface ligada em qualquer ponto
de acesso na malha de medição ou
na sala de controle.
O primeiro termo que apareceu foi
smart (sabido), que foi traduzido como
inteligente. Depois, apareceu o transmissor
intelligent, com mais recursos que o
anterior. Porém, já havia o termo
inteligente e por isso, no presente trabalho,
traduziu-se smart por sabido e intelligent
por inteligente. Atualmente os dois termos,
smart e inteligente, tem o mesmo
significado prático. Por exemplo, Fisher
Rosemount usa o termo smart e a Foxboro
usa o termo intelligent para o transmissor
com as mesmas características. Por
consistência, o transmissor convencional
não inteligente é burro (dumb).
Transdutor
O transdutor é o instrumento que
converte um sinal padrão em outro sinal
padrão de natureza distinta. Por exemplo:
transdutor pressão-para-corrente ou P/I
converte o sinal padrão pneumático de 20
a 100 kPa no sinal padrão de corrente de 4
a 20 mA cc e o transmite. O transdutor
corrente-para-pressão ou I/P, converte o
sinal padrão de corrente de 4-20mA cc no
sinal padrão pneumático de 20 a 100 kPa e
o transmite.
O transdutor i/p compatibiliza o uso de
um controlador eletrônico (saída 4 a 20
mA) com uma válvula com atuador
pneumático (entrada 20 a 200 kPa).
Elemento transdutor tem o mesmo
significado que elemento sensor ou
elemento primário.


Fig. 2.5. Transdutor i/p, montado na válvula
Conversor
O conversor é o instrumento que
transforma sinais de natureza elétrica para
formas diferentes. Por exemplo: conversor
analógico/digital: transforma sinais de
natureza analógica (contínuo)em sinais
digitais (pulso descontínuo). Mutatis
mutandis, tem-se o conversor
digital/analógico, que transforma sinal
digital em analógico.
Geralmente, o conversor A/D e D/A
está associado ao multiplexador, que
converte várias entradas em uma única
saída e o demultiplexador, que converte
uma entrada em várias saídas. O conjunto
conversor A/D e D/A e multiplexador e
demultiplexador é também chamado de
Modem (MODulador DEModulador).
Transmissor
 91
O transmissor inteligente, por ser digital
e receber um sinal analógico, tem
necessariamente em um conversor A/D em
sua entrada. O transmissor híbrido, que é
digital e possui a saída analógica de 4 a 20
mA deve possuir em sua saída um
conversor D/A.



Fig. 2.6. Sinal analógico e digital

1.4. Transmissão do sinal
O sinal de transmissão entre
subsistemas ou dispositivos separados do
sistema deve estar de conformidade com a
norma ANSI/ISA SP 50.1 - 1982
(Compatibility of Analog Signals for
Electronic Industrial Process Instruments)
Esta norma estabelece, entre outras
coisas,
1. a faixa de 4 a 20 mA, corrente
continua, com largura de faixa de 16
mA, que corresponde a uma tensão
de 1 a 5 V cc, com largura de faixa
de 4 V
2. a impedância de carga deve estar
entre 0 e um mínimo de 600 Ω.
3. o número de fios de transmissão, de
2, 3 ou 4.
4. a instalação elétrica
5. o conteúdo de ruído e ripple
6. as características do resistor de
conversão de corrente para tensão,
que deve ser de (250,00 ± 0,25) Ω e
coeficiente termal de α ≤ 0,01%/oC, de modo que a tensão
convertida esteja entre (1,000 a
5,000 ± 0,004) V
7. o resistor não deve se danificar
quando a entrada for de 10 V ou de
40 mA.


(a) Tipo. 2. Circuito com 2 fios


(b) Tipo 3. Circuito com 3 fios



(c) Tipo 4. Circuito com 4 fios

Fig. 2.7. Consideração do tipo de transmissor
1.5. Sinais padrão de transmissão
Sinal pneumático
O sinal padrão da transmissão
pneumática no SI é 20 a 100 kPa
(kilopascal) e os seus equivalentes em
unidades não SI: 3 a 15 psig e 0,2 a 1,0
kgf/cm2. Praticamente não há outro sinal
pneumático de transmissão, embora em
hidrelétricas onde se tem válvulas
enormes, é comum o sinal de 40 a 200 kPa
(6 a 30 psi).
Sinal eletrônico
O sinal padrão de transmissão
eletrônico é o de 4 a 20 mA cc,
recomendado pela International
Electromechanical Commission (IEC), em
Transmissor
Fonte
Receptor
Transmissor
Fonte
Receptor
Receptor
Transmissor
 92
maio de 1975. No inicio da instrumentação
eletrônica, circa 1950, o primeiro sinal
padrão de transmissão foi o de 10 a 50 mA
cc, porque os circuitos eram pouco
sensíveis e este nível de sinal não
necessitava de amplificador para acionar
certos mecanismos; hoje ele é raramente
utilizado, por questão de segurança.
Atualmente há uma tendência em
padronizar sinais de baixo nível, para que
se possa usar a tensão de polarização de
5 V comum aos circuitos digitais.
Existe ainda o sinal de transmissão de
1 a 5 V cc, porém ele não é adequado pois
há atenuação na transmissão da tensão.
Usa-se a corrente na transmissão e a
tensão para a manipulação e
condicionamento do sinal localmente,
dentro do instrumento.
Relação 5:1
Todos os sinais de transmissão,
pneumático e eletrônicos, mantém a
mesma proporcionalidade entre os valores
máximo e mínimo da faixa de 5:1, ou seja

5
 V1
 V5
psi 3
psi 15
mA 4
mA 20
kPa 20
kPa 100 ====

Esta proporcionalidade fixa facilita a
conversão dos sinais padrão, pelos
transdutores.
Zero vivo
Todas as faixas de sinais padrão de
transmissão começam com números
diferentes de zero, ou seja os sinais
padrão são 20 a 100 kPa e não 0 a 80 kPa,
4 a 20 mA cc e não 0 a 16 mA cc. Diz-se
que uma faixa com supressão de zero, ou
seja partindo de número diferente de zero
é detectora de erro. Por exemplo, seja o
transmissor eletrônico de temperatura com
faixa de medição de 20 a 200 oC. A sua
saída vale:
4 mA, quando a medida é de 20 oC,
20 mA, quando a medida é de 200 oC e
0 mA, quando há problema no
transmissor, como falta de alimentação ou
fio partido .
Se a saída do transmissor fosse um
sinal de 0 a 20 mA não haveria meios de
identificar o sinal correspondente ao valor
mínimo da faixa com o sinal relativo às
falhas no sistema, como falta de
alimentação ou fio partido no transmissor
eletrônico ou entupimento do tubo, quebra
do tubo, falta de ar de suprimento no
transmissor pneumático.
Quando se manipula a tensão elétrica,
pode-se ter e se medir a tensão negativa e
portanto pode-se usar uma faixa de 0 a 10
V cc detectora de erro. Isto significa que o
0 V se refere ao valor mínimo da faixa
medida e quando há algum problema o
sinal assume um valor negativo, por
exemplo, -2,5 V cc. Esta faixa possui o
zero vivo.
2. Natureza do transmissor
Como há dois sinais padrão na
instrumentação, também há dois tipos de
transmissores: pneumático e eletrônico
2.1. Transmissor pneumático
O transmissor pneumático mede a
variável do processo e transmite o sinal
padrão de 20 a 100 kPa (3 a 15 psig),
proporcional ao valor da medição. A sua
alimentação é a pressão típica de 140 kPa
(20 psig). O mecanismo básico para a
geração do sinal pneumático é o conjunto
bico-palheta, estabilizado pelo fole de
realimentação.
Para funcionar o transmissor
pneumático requer a alimentação de ar
comprimido, no valor típico de 140 kPa (22
psi). O transmissor é alimentado
individualmente por um conjunto de filtro
regulador. O regulador pode ser fixo
(ajustável na oficina) ou regulável pelo
operador, no local.
Há dois princípios mecânicos básicos
para o funcionamento do transmissor
pneumático:
1. balanço de forças e
2. balanço de movimentos.


Transmissor
 93

Fig. 2.8. Esquema típico de um transmissor
pneumático a balanço de forças (Foxboro)

Balanço de forças
O sistema é mantido estável, pelo
equilíbrio das forças aplicadas a uma
barra. A variação na medição desequilibra
o sistema, alterando a posição da barra,
variando proporcionalmente o sinal
transmitido e retornando o sistema à
condição de equilíbrio. Como a posição da
barra está relacionada com o equilíbrio ou
balanço das forças atuando nesta barra,
este sistema é chamado de balanço de
forças.
O diafragma sente a pressão do
processo e através de um flexor, transmite
uma força a barra de força. A barra de
força funciona como a palheta em relação
ao bico. A variável do processo modula a
distância entre o bico e a barra de forças.
Através do mecanismo de transmissão
pneumática (relé pneumático, fole de
realimentação, mola de ajuste de zero)
obtém-se uma saída padrão e estável de
20 a 100 kPa (3 a 15 psi), linearmente
proporcional à pressão medida. Através do
deslocamento do volante que serve como
fulcro para o equilíbrio das forças e ajusta
a largura de faixa de medição.



Fig. 2.9. Transmissor pneumático a balanço de
forças: (a) esquema e (b) vista externa

As principais vantagens são:
1. a robustez e a precisão da
operação, praticamente sem
movimento e desgaste das peças,
2. a opção da supressão ou da
elevação do zero, necessária
medições de nível.
As suas desvantagens são:
1. não há indicação local da variável
transmitida, mas apenas a indicação
opcional do sinal de saída do
transmissor,
2. a velocidade da resposta é lenta
Os transmissores a balanço de força
são genericamente chamados de d/p cell,
embora rigorosamente d/p cell seja uma
marca registrada da Foxboro e se refira ao
transmissor de pressão diferencial para
medição de vazão e de nível.
O transmissor pneumático a balanço de
forças da Foxboro foi um dos mais bem
sucedidos instrumentos da historia da
instrumentação. O transmissor pneumático
era tão estável e repetitivo que, a partir
dele, foi projetado e construído o
transmissor eletrônico, também a balanço
de forças.
Balanço de movimento
No sistema a balanço de movimentos,
amedição é sentida pelo elo mecânico,
que desequilibra o sistema bico-palheta.
Este desequilíbrio provoca variações no
sinal transmitido, até haver novo equilíbrio.
Na realidade há um balanço de posições
mas o sistema é referido como balanço de
movimentos.
O transmissor a balanço de movimento
permite a indicação local da medição; é
naturalmente um transmissor-indicador.
Transmissor
 94



Fig. 2.10. Esquema de transmissor pneumático a
balanço de movimentos (Foxboro)


Fig. 2.11. Transmissor a balanço de movimento


As principais vantagens do transmissor
a balanço de movimentos são:
1. apresenta a indicação da medida, no
local de transmissão
2. opera com grande variedade de
elementos primários, pois a força
necessária para atua-lo é pequena
(cerca de 2 gramas).
As suas desvantagens são:
1. não apresenta a opção de
abaixamento e elevação de zero.
2. sua operação é mais delicada e sua
calibração é mais difícil e menos
estável, por causa dos elos
mecânicos e das partes moveis. .
2.2. Transmissor eletrônico
O transmissor eletrônico mede a
variável do processo e transmite o sinal
padrão de corrente de 4 a 20 mA cc
proporcional ao valor da medição. Ele
requer a alimentação, geralmente a tensão
contínua. Normalmente esta alimentação é
feita da sala de controle, através do
instrumento receptor (indicador,
controlador ou registrador), onde está a
fonte de alimentação. A alimentação é feita
pelo mesmo fio que porta o sinal
transmitido de 4 a 20 mA. Os conceitos de
fonte de tensão e de fonte de corrente
explicam porque se pode utilizar apenas
um par de fios para transportar tanto o
sinal de corrente como a alimentação de
tensão. A corrente só deve depender da
variável medida e não deve depender da
tensão de polarização. A tensão de
alimentação não pode ser afetada pelo
valor da corrente gerada.
A tensão de alimentação pode variar,
dentro de limites convenientes e depende
principalmente do valor do sinal transmitido
e do valor da resistência total da malha de
controle.

Fig. 2.12. Tensão de alimentação e impedância da
malha de transmissão eletrônica

Transmissor indutivo
No transmissor eletrônico a balanço de
forças, o pequeno movimento provocado
na barra de força é amplificado e posiciona
o núcleo móvel de uma bobina. Quando a
pressão varia, a barra de força se
movimenta e altera a posição do núcleo da
bobina, variando a indutância. Através da
variação da indutância um circuito
condicionador gera o sinal padrão de 4 a
20 mA cc, proporcional a pressão medida.
Este transmissor é chamado de indutivo,
pois se baseia na variação do núcleo de
uma bobina detectora. Atualmente, este
transmissor foi substituído por outros
Transmissor
 95
menores e melhores, como capacitivo, com
fio ressonante e sensor CI.


Fig. 2.13. Transmissor a balanço de forças indutivo

Transmissor capacitivo
No inicio dos anos 80, a Rosemount
lançou o transmissor eletrônico capacitivo,
que se tornou um dos tipos de
instrumentos mais vendidos na
instrumentação.
O princípio de operação básico é a
medição da capacitância resultante do
movimento de um elemento elástico. O
elemento elástico mais usado é um
diafragma de aço inoxidável ou de Inconel,
ou Ni-Span C ou um elemento de quartzo
revestido de metal exposto à pressão do
processo de um lado e uma pressão de
referência no outro. Dependendo da
referência, pode-se medir pressão absoluta
(vácuo), manométrica (atmosférica) ou
diferencial.
A capacitância de um capacitor de
placas paralelas, é dada simplificadamente
por:

C
A
d
= ε
onde
C é a capacitância ε é a constante dielétrica do isolante
entre as placas
A é a área das placas
d é a distância entre as placas.
Como a pressão pode provocar um
deslocamento, ela pode ser inferida
através da capacitância, que também
depende de um deslocamento.
Os diafragmas isolantes detectam e
transmitem a pressão do processo para o
fluido de enchimento (óleo de silicone). O
fluido transmite a pressão de processo
para o diafragma sensor no centro da
célula de pressão diferencial. O diafragma
sensor funciona como um elemento de
mola que deflete em resposta à pressão
diferencial aplicada através dele. O
deslocamento do diafragma sensor, um
movimento máximo de 0,10 mm, é
proporcional à pressão diferencial. As
placas de capacitor em ambos os lados do
diafragma sensor detectam a posição do
diafragma sensor. A capacitância
diferencial entre o diafragma sensor e as
placas do capacitor é então proporcional
linearmente à pressão diferencial aplicada
aos diafragma isolantes. A capacitância é
detectada por um circuito ponte e é
convertida e amplificada para o sinal
padrão, linear, a dois fios de 4 a 20 mA cc.












Fig. 2.14. Célula δ capacitiva (Rosemount)


O sensor capacitivo tem precisão típica
de 0,1 a 0,2% da largura de faixa e com a
seleção de diafragmas, pode medir faixas
de 0,08 kPa a 35 MPa (3 in H20 a 5000
psi).
Os transmissores capacitivos perdem
em popularidade apenas para os com
strain gauge e tem-se as seguintes
vantagens
1. alta robustez e
2. grande estabilidade
3. excelente linearidade
4. resposta rápida
5. deslocamento volumétrico menor
que 0,16 cm3 elimina a necessidade
de câmaras de condensação e potes
de nível
Suas limitações, principalmente dos
transmissores capacitivos mais antigos,
são:
1. sensitividade à temperatura
2. alta impedância de saída
Transmissor
 96
3. sensitividade à capacitância parasita
4. sensitividade a vibração
5. pequena capacidade de resistir à
sobrepressão
O transmissor eletrônico capacitivo da
Rosemount foi outro instrumento best
seller da instrumentação.
Transmissor fio ressonante
O transmissor com sensor a fio
ressonante foi lançado no fim da década
de 1970, pela Foxboro, que gosta muito de
fio, pois já havia aplicado o fio Nitinol, com
memória mecânica, para acionar ponteiros
e penas dos instrumentos de display do
sistema SPEC 200. Neste projeto, um
circuito oscilador faz um fio oscilar em sua
freqüência de ressonância, enquanto a
tensão do fio é variada como uma função
da pressão do processo. As pressões do
processo são detectadas pelos diafragmas
de alta e baixa pressão, nos lados direito e
esquerdo do sensor. Quando a pressão
diferencial aumenta, o fluido de
enchimento transmite uma força
correspondente ao fio, excitado por um
campo magnético. O dano por
sobrepressão é evitado pelos diafragmas
sendo suportados por placas reservas. A
variação na tensão do fio modifica a
freqüência de ressonância do fio, que é
então digitalmente medida. Configurações
semelhantes são usadas na medição de
pressão absoluta e manométrica. Quando
usado para medir pressão absoluta, o lado
de baixa é coberto por uma capa e faz-se
vácuo na cavidade da ordem de 0,52 Pa
(0,004 mm Hg).














Fig. 2.15. Sensor de pressão a fio ressonante
(Foxboro)


As vantagens deste transmissor são:
1. boa repetitividade
2. alta precisão
3. boa estabilidade
4. baixa histerese
5. alta resolução
6. sinal de saída forte
7. geração de um sinal digital.
As limitações incluem:
1. sensitividade à temperatura
ambiente, requerendo compensação
embutida.
2. sinal de saída não linear
3. alguma sensitividade à vibração e
choque.
Transmissor com sensor a CI
Os transmissores mais recentes
utilizam o estado da arte da tecnologia
eletrônica, com um sensor a circuito
integrado, com um chip de silício piezo-
resistivo difuso.
Na fabricação deste sensor, boro é
difundido em uma estrutura de cristal de
silício para formar uma ponte de
Wheatstone totalmente ativa. Neste
processo de difusão, o boro e o silício são
unidos a um nível molecular, eliminado a
necessidade de métodos mecânicos de
solda, como usado nos sensores
convencionais de strain gauge. Este
processo resulta em sensores com
altíssima repetitividade e estabilidade,somente conseguidas em instrumentos de
laboratório.














Fig. 2.16. Circuito da ponte de Wheatstone


Transmissor
 97
A faixa de pressão de cada sensor de
silício é determinada pela espessura do
silício diretamente sob a ponte de
Wheatstone. A espessura do diafragma de
silício é determinada ataque químico na
parte traseira de cada chip sob a ponte
para uma profundidade específica. O chip
acabado é então colada a uma placa de
pyrex ou alumina com suporte e isolação
do chip. Para medição de pressão
manométrica ou diferencial, faz-se um
buraco através do pyrex para acessar a
cavidade na parte traseira do chip. Isto
fornece uma referência da pressão
atmosférica para o sensor de pressão
manométrica e uma passagem para o lado
da baixa pressão do sistema de
enchimento de fluido para o d/p cell. Para a
medição de pressão absoluta, a cavidade
do chip é evacuada antes de colar a placa
de pyrex, fornecendo uma referência de
pressão absoluta.
O chip é então montado em um extrato
de cerâmica ou aço inoxidável selado a
vidro. Conexões com fio de ouro
completam o conjunto, que é juntado ao
pacote completo do sensor.
Diafragmas de isolação de vários
materiais resistentes a corrosão são
soldados no lugar, sobre o chip sensor e
as cavidades entre o chip são cheias sob
vácuo com óleo silicone DC-200 ou
Fluorinert FC/B. Este processo isola
totalmente o sensor de silício do meio da
pressão sem um link mecânico. O
diafragma de isolação também fornece a
proteção de sobrefaixa para o sensor de
silício no d/p cell.
Transmissor com sensor piezoelétrico
O sensor é um cristal de quartzo ou
turmalina que, quando exposto a pressão
ou força em torno do seu eixo, é
elasticamente deformado. A deformação
produz uma força eletromotriz
proporcional.
As vantagens do transmissor com
sensor piezoelétrico são:
1. pequeno tamanho
2. robustez
3. alta velocidade de resposta
4. autogeração do sinal.
As desvantagens são:
1. limitado à medição dinâmica
2. sensitividade à temperatura
3. necessidade de cabeamento
especial entre sensor e circuito
amplificador.
A aplicação típica do sensor
piezoelétrico é no medidor de vazão
vortex. É piezoelétrico o sensor que
detecta a freqüência criada pelos vórtices
de De Karmann.



Fig. 2.17. Transmissor de vazão tipo vortex
(Foxboro)


3. Transmissor e manutenção
Quanto à manutenção e independente
do princípio de funcionamento ou da
variável medida, há quatro tipos básicos de
transmissores eletrônicos disponíveis
atualmente:
1. analógico descartável
2. analógico reparável
3. digital híbrido
4. digital inteligente
3.1. Transmissor analógico
descartável
O transmissor analógico descartável
possui saída analógica de 4 a 20mA cc e
um circuito encapsulado irrecuperável
quando estragado. Quando o transmissor
se danifica (o que os fabricantes
asseguram ser raro) é integralmente
substituído por outro. Sua confiabilidade é
expressa não em MTBF (tempo médio
entre falhas) mas em MTFF (tempo médio
para a primeira falha).
Como vantagens, tem-se:
1. Baixo custo de aquisição, com
preços típicos entre US$50 a
US$350,
Transmissor
 98
2. Baixo custo de reposição, pois é
mais barato substituir prontamente
um transmissor do que mandar um
instrumentista de manutenção a um
local distante para retirar do
processo um transmissor defeituoso,
levá-lo para a oficina, repará-lo,
levá-lo de volta para o processo e
reinstalá-lo. A substituição pré-
configurada pode ser feita na
primeira ida ao local do processo,
3. Pequeno tamanho, simplicidade e
transmissão a dois fios,
4. Facilidade de implementar técnica
de proteção, como segurança
intrínseca e não incenditivo, pois o
encapsulamento favorece a
conformidade com exigências de
normas.



Fig. 2.18. Transmissor descartável de pressão
(Dynisco)

Fig. 2.19. Transmissor de temperatura descartável
(Eckardt)


As principais desvantagens e limitações
são:
1. A precisão é pior do que a dos
outros tipos, pois o transmissor deve
ter baixo custo,
2. Pequena flexibilidade, pois o
transmissor tem somente uma única
entrada e faixa fixa de calibração e
não são convenientes para
aplicações que requerem alterações
freqüentes do processo,
3. Geralmente são mais frágeis e
menos resistentes a ambientes
hostis, o bloco terminal podendo se
quebrar quando submetido a abuso;
4. Menos confiável, pois são usados
projetos e circuitos mais baratos
para torná-los mais competitivos.
3.2. Transmissor analógico
convencional
O transmissor analógico convencional
possui saída padrão de 4 a 20 mA cc e
circuitos acessíveis para sua calibração e
manutenção. Eles podem ser reparados e
ter suas faixas de calibração alteradas no
campo ou na oficina, pelo usuário final. Os
seus preços variam de US$300 a
US$500,00.



Fig. 2.20. transmissor convencional (Foxboro)


As suas principais vantagens são:
1. O transmissor convencional é
reparável, possuindo um invólucro
que protege os circuitos e permitindo
o seu acesso fácil e seguro aos
circuitos. Seus circuitos analógicos
são simples e é fácil achar os
defeitos e repará-los. A possibilidade
de ser reparado torna o transmissor
convencional mais seguro e menos
caro para serviço em longo prazo.
2. O transmissor é robusto, suportando
bem os rigores do processo, grande
vibração mecânica, alto calor e
atmosfera agressiva
3. O transmissor convencional pode ter
sua faixa alterada dentro de grandes
limites. O transmissor de
temperatura pode aceitar todos os
tipos de termopares ou RTD de
vários valores. Tipicamente as
alterações de parâmetros são feitas
mecanicamente no campo ou na
Transmissor
 99
oficina, ajustando-se
potenciômetros, alterando-se
posições de jumpers ou mudando
chaves DIP.
4. O transmissor analógico tem melhor
tempo de resposta que o do
transmissor digital e também se
recupera mais rapidamente, depois
de uma interrupção de alimentação.
5. Possui precisão melhor do que a do
transmissor descartável e pior do
que a do digital.
Como desvantagens, tem-se:
1. Menos estável e requer mais
calibração do que o transmissor
digital, pois os ajustes mecânicos
feitos através de potenciômetros de
fio são pouco estáveis.
2. Não são adequados para aplicações
com operação e comunicação
digitais, porém, para a maioria das
aplicações o alto custo da
substituição dos transmissores
analógicos convencionais por
digitais não se justifica
3.3. Transmissor inteligente digital
O transmissor inteligente digital tem um
microprocessador embutido em seu
circuito e possui saída digital, apropriada
para se comunicar com outros dispositivos
digitais com o mesmo protocolo. Ele não
possui a saída padrão de 4 a 20 mA cc.
Suas vantagens são:
1. Recalibração remota: o transmissor
digital pode ser recalibrado sobre o
elo de dados digitais da sala de
controle, através da estação de
operação, de um computador digital
ou de um terminal portátil
proprietário. Porém, isso é útil
somente em plantas envolvendo
grandes distâncias e com variações
freqüentes no processo. Ele permite
alterações imediatas de parâmetros,
sem perda de tempo e custo para
mandar um técnico a cada ponto de
medição para fazer uma alteração
manual.


Fig. 2.21. Instrumentação inteligente


2. Mínimo de reserva: uma grande
variedade de parâmetros de
operação pode ser armazenadas na
memória do microprocessador do
transmissor digital. Um único
transmissor pode ser
eletronicamente programado para
substituir qualquer outro transmissor
do sistema. Facilidades com vários
tipos de sensores e faixas de
medição permitem um menor
número de instrumentos reservas
para reposição ou adição.
3. Altíssima precisão: melhor do que
qualquer outro transmissor.
Tipicamente, da ordem de 0,05 a
0,1% do fundo de escala.
4. Autodiagnose: a maioria dos
transmissores digitais possui um
programa de autodiagnoseem sua
memória interna que
automaticamente identifica falhas do
sensor e do transmissor. O pessoal
de manutenção de instrumentos
pode usar a informação fornecida
pelas mensagens de erro enviadas
do transmissor no campo para a sala
de controle para preparar a
substituição e reparo do instrumento.
O benefício é o menor tempo de
malha parada.
5. Segurança de comunicação:
diferente do transmissor
convencional que tem um par de fios
para transportar o sinal seguro e a
perigosa alimentação, o sinal digital
pode ser comunicado através de
fibra óptica ou links de luz
Transmissor
 100
infravermelha, que são seguros por
natureza.


Fig. 2.22. Transmissor inteligente (Foxboro)


As principais desvantagens do
transmissor digital inteligente são:
1. Custo: embora os preços tendem a
cair e se comparar aos do
transmissor convencional, o preço
de aquisição do digital ainda é um
pouco maior do que o do
convencional
2. Não padronização do sinal digital:
este é o maior obstáculo técnico
para o uso extensivo do transmissor
digital. Atualmente ainda existem
vários protocolos de comunicação
digital proprietários, como HART,
Foxcom, Fieldbus. Até que se
chegue a um consenso acerca do
protocolo de comunicação digital,
muitos usuários preferirão não usar
o transmissor digital.
3. Tempo de resposta: o transmissor
de campo operando em baixa
potência tem dificuldade de operar
rapidamente a comunicação digital.
A resposta demorada é inerente
para começar e completar uma
transação de comunicação digital.
Além disso, alguns transmissores
inteligentes tem grande tempo de
recuperação após a perda da
alimentação, durante o que os
transmissores excedem a faixa por
cima ou por baixo, acionando
erradamente alarmes e causando
problemas para outros instrumentos
no sistema.
3.4. Transmissor híbrido analógico
digital
Como ainda hoje a maioria das
aplicações envolve o sinal padrão de
corrente de 4 a 20 mA cc e também por
causa da ausência de uma padronização
do sinal digital, muitos transmissores
digitais possuem simultaneamente os dois
sinais de transmissão:
1. analógico de 4 a 20 mA cc e
2. digital
O transmissor é simultaneamente
analógico e digital e o usuário experiente
pode tirar proveito das vantagens isoladas
de cada tipo, como as vantagens de
padronização e resposta rápida da
transmissão analógica e as vantagens de
autodiagnose, facilidade de recalibração e
alteração de parâmetros da parte digital do
transmissor.
O planejamento correto da aquisição de
transmissores híbridos pode economizar
investimentos quando se implanta uma
instrumentação digital do sistema global. O
transmissor híbrido pode substituir tanto
um transmissor analógico como um digital
existente sem necessidade de qualquer
componente adicional. Também é
necessário pouco treinamento de
operadores e instrumentistas, quando de
sua integração no sistema.
4. Receptores associados
4.1. Instrumentos associados
A transmissão é uma função auxiliar,
opcional. Usa-se o transmissor quando se
quer a indicação, o registro ou o controle
da variável de processo em um local
remoto do processo, geralmente na sala de
controle. Como conseqüência, o
transmissor sempre requer outro
instrumento para completar sua função:
indicador, registrador, controlador, alarme
ou integrador de vazão.



Fig. 2.23. Controladores de painel


Transmissor
 101
Alguns transmissores podem ter uma
indicação local da variável medida. Outros
transmissores podem, opcionalmente, ter a
indicação de sua saída, que é proporcional
ao valor da variável medida.
Há transmissores que podem medir
simultaneamente várias variáveis de
processo e para tanto, eles possuem os
vários sensores destas variáveis
embutidos em seu corpo. A aplicação
clássica é na medição de vazão
compensada, onde e quanto se quer medir
simultaneamente o sinal proporcional à
vazão (pressão diferencial), pressão
estática e temperatura. O instrumento
receptor associado a este transmissor é o
computador de vazão. Todos estes
instrumentos envolvidos são
microprocessados.
4.2. Alimentação
O transmissor eletrônico montado no
campo sempre necessita de uma
alimentação. Raramente esta alimentação
é fornecida por bateria integral, por
questão de economia e de segurança. O
comum é a alimentação do transmissor ser
fornecida por um instrumento montado na
sala de controle. Assim, além de receber o
sinal do transmissor, o instrumento
receptor também alimenta o transmissor.
Alguns fabricantes possuem fontes de
alimentação separadas, montadas na sala
de controle, para alimentar os
transmissores de campo, separadas e
independentes de outros instrumentos.









Fig. 2.24. Fiação do transmissor, receptor e fonte


4.3. Transmissor como controlador
Em alguns casos raros e simples, o
próprio transmissor pode funcionar como
um controlador limitado. Para que a saída
típica do controlador
s s K m sp K edt K
de
dto p i d= + − + +∫( )

fique igual a do transmissor

s Km=
s Km=
tem-se
1. com bias igual a zero, (so = 0)
2. com banda proporcional fixa e igual
a 100% (Kp = 1)
3. com ponto de ajuste igual a zero (sp
= 0),
4. apenas com o modo proporcional
(Ki = Kd = 0).
5. Serviços associados
Como os outros instrumentos, o
transmissor deve ser especificado,
montado, calibrado rotineiramente e
mantido em perfeitas condições de
funcionamento.
5.1. Especificação
Na especificação do transmissor,
devem ser fornecidos os seguintes
parâmetros ao fabricante:
1. a variável do processo a ser
transmitida,
2. o elemento sensor desejado, em
função da faixa, do processo, da
variável e do material,
3. o sinal padrão de transmissão e a
alimentação, como 20 a 100 kPa ou
3 a 15 psig (rigorosamente são
sinais diferentes, quanto a
calibração),
4. os materiais do corpo do
transmissor, dos parafusos, da
tampa e do elemento sensor,
5. a montagem: tubo de 2" (pipe),
pedestal (yoke), superfície ou painel,
6. a faixa calibrada da variável,
7. a conexão ao processo: rosca 1/2"
NPT, flange 150 psi, selo.
8. quando há contato direto com o
fluido do processo: tipo do material
Transmissor
 102
quanto à corrosão, erosão, sujeira,
temperatura e pressão estática,
9. identificação da malha do processo,
10. a classificação mecânica do
invólucro: NEMA ou IEC IP,
11. a classificação elétrica do
instrumento, se elétrico e se
montado em área classificada: prova
de explosão, purgado ou
intrinsecamente seguro, entidade de
aprovação,
12. acessórios: conjunto filtro regulador,
conjunto distribuidor (manifold),
indicação do sinal de saída ou da
variável medida,
13. opções extras, como materiais
especiais em contato com o
processo (Monel, Hastelloy,
tântalo, preparação para manipular
oxigênio, cloro, hidrogênio, aplicação
em serviço nuclear, amortecimento
maior que o normal, saída reversa,
aquecimento elétrico para evitar o
congelamento, alta temperatura do
processo, selo de proteção, pontos
de teste, proteção de sobre faixa.
5.2. Instalação
A montagem do transmissor deve ser
feita conforme as recomendações do
fabricante, diagramas do projetista e
normas de engenharia aplicáveis, quanto
aos aspectos de corrosão, segurança,
localização e funcionamento.
A partida e comissionamento do
transmissor de pressão diferencial para
vazão e nível envolve algumas operações
seqüenciais recomendadas pelo fabricante,
que se não forem seguidas corretamente
podem danificar o transmissor ou
descalibrá-lo.

Fig. 2.25. Transmissor para vazão de gás
5.3. Configuração
5.4. Operação
O transmissor é geralmente um
instrumento cego, montado no campo, que
não requer a atenção do operador. Quando
possui indicação da variável medida, ele
pode requerer a leitura periódica para
comparação com a indicação do painel.
5.5. Calibração
A calibração do transmissor garante sua
exatidão. O transmissor é calibradoantes
de ser montado. Depois, ele deve ser
calibrado
1. quando programado pelo plano da
qualidade (ISO 9000),
2. depois da manutenção ou
3. quando requisitado pela operação.
Calibrar um transmissor requer
1. local adequado,
2. procedimento claro
3. padrões rastreados
4. técnico treinado
5. registro documentado
6. prazo de validade



Fig. 2.26. Calibração de transmissor (Rosemount)


Ambiente
Como o transmissor opera em
condições muito pouco exigentes (-40 a
+60 oC), raramente ele requer um
ambiente de calibração controlado. Porém,
o ambiente deve ser conhecido e as
condições de calibração (pressão,
temperatura e umidade relativa ambientes)
devem ser registradas no relatório de
calibração.
Transmissor
 103
Procedimento
Procedimento de calibração não é
simplesmente o manual do fabricante, mas
algo mais abrangente que inclui o manual
do fabricante. O procedimento deve ser
escrito pelo executante e pode ser
copidescado (feita revisão para uniformizar
linguagem, arrumar estilo, eliminar erros
vernáculos) pelo chefe.
O procedimento tem o objetivo de
garantir que a mesma pessoa, em tempos
diferentes ou pessoas diferentes ao
mesmo tempo, façam a mesma calibração
exatamente do mesmo modo.
Procedimento que é usado geralmente
sofre revisões periódicas. Quando algo
deve ser mudado, primeiro se muda o
procedimento, com o consenso de todos
os envolvidos, e depois de muda o
comportamento.
Padrões
Todos os padrões usados na calibração
devem ser rastreados, ou seja, calibrados
contra outros padrões superiores e dentro
do prazo de validade. A rastreabilidade do
padrão é que lhe dá a garantia que ele
está confiável e fornece o valor verdadeiro
convencional. Se o padrão não estiver
rastreado e sua calibração estiver vencida,
a calibração que ele faz não é confiável e
portanto é inútil.
Técnico treinado
O executante da calibração deve
conhecer o instrumento que vai calibrar e
todos os cuidados e procedimentos
envolvidos. Enfim, deve estar treinado
especificamente para fazer a calibração.
Calibração feita por pessoa não
habilitada não é confiável.
Registro
Toda calibração deve ser registrada e
os registros devem ser guardados por
algum período estabelecido pelo
executante. Os registros referentes ao
programa de qualidade (ISO 9000) devem
ser disponíveis e acessíveis ao auditor.
Outros registros podem ser acessíveis ao
cliente comprador (transferência de
custódia) ou algum fiscal do governo.
Calibração sem registro escrito é inútil.
Prazo de validade
Toda calibração possui um prazo de
validade, depois do qual o instrumento se
torna não confiável. O prazo de validade é
estabelecido pelo usuário, pois somente
ele tem o domínio completo de todas as
informações e dados do instrumento e do
processo. Este prazo considera o tipo de
instrumento, recomendações do seu
fabricante, severidade do processo,
precisão do instrumento e penalidade da
não conformidade.
Programa consistente de calibração
sempre prevê critério para administrar os
prazos, aumentando e diminuindo os
intervalos, para que se trabalhe o mínimo
necessário com o máximo possível de
eficiência. Há vários critérios de alteração
de prazos de validade de calibração; os
mais conhecidos são o de Schumacher e o
de Grasmann.
Realização
A calibração do transmissor geralmente
consiste em
1. Simular a variável sentida, não a
necessariamente a medida. Por
exemplo, simula-se a militensão do
termopar e não a temperatura
medida. Tipicamente são simulados
os pontos correspondentes a 0, 25,
50, 75, 100, 75, 50, 25 e 0% da
faixa. Sobe-se e desce-se para
verificar histerese do transmissor.
2. Comparar os valores lidos com os
valores pré-estabelecidos no
relatório, conforme precisão do
transmissor,
3. Quando os valores lidos estiverem
fora dos limites, ajustar o
transmissor nos pontos de zero e de
largura de faixa (span). Com os
ajustes, a saída do transmissor deve
ser igual a 20 kPa ou 4 mA cc para
0% da entrada e 100 kPa ou 20 mA
cc, quando a variável assumir 100%
do valor do processo (ou vice-versa,
quando a saída do transmissor for
invertida). Os pontos intermediários
devem seguir a curva de calibração,
geralmente uma reta.
4. Quando os valores estiverem dentro
dos limites, não se faz nada, a não
ser desmontar o circo, arrumar o
transmissor e voltá-lo para o
Transmissor
 104
processo. As pessoas não resistem
e geralmente fazem pequenos
ajustes, o que não está de
conformidade com o procedimento.
5. Quando o transmissor não gera os
sinais dentro dos limites, depois de
um (ou dois, ou quantos o
executante definir) ajuste, o
transmissor está com problema e
requer manutenção.
6. Depois de qualquer manutenção,
todo instrumento deve ser calibrado.
Além destes pontos, que se aplicam a
todo transmissor, ainda se deve tomar os
seguintes cuidados:
1. A calibração dos transmissores a
balanço de movimentos exige
também os ajustes de angularidade.
2. Os transmissores de nível e de
vazão, quando operaram em
pressões diferentes da atmosférica,
devem ser alinhados
dinamicamente.
3. A calibração do transmissor deve ser
feita na posição real de trabalho.
4. Transmissor inteligente requer
calibrador especial proprietário
(também chamado de configurador,
comunicador, terminal portátil), que
também deve ser periodicamente
rastreado.



Fig. 2.27. Calibração de transmissor inteligente
através do Comunicador Hart (Rosemount)


5.6. Manutenção
Quando o transmissor apresenta algum
problema evidente de operação, ele deve
ser submetido à manutenção. Alguns
transmissores também podem ser
submetidos a programas de manutenção
preventiva. A manutenção tem os objetivos
principais de garantir:
1. a continuidade operacional do
instrumento, e como resultado, do
processo
2. a precisão nominal do transmissor.
Com o tempo, o transmissor sofre
desvios que o fazem se afastar de
seu desempenho nominal e a
manutenção correta elimina estes
desvios.
Calibrar e fazer manutenção do
transmissor são operações totalmente
diferentes, embora haja algumas
correlações como:
1. Se um transmissor não consegue
ser calibrado, ele requer
manutenção.
2. Depois de qualquer manutenção, o
transmissor necessita ser calibrado.




 Apostila\Instrumentação 22Transmissor. Doc 11 DEZ 98
(Substitui 20 SET 96)

 105
2.3
Condicionadores de Sinal



1. Conceito
Há necessidade de se ter instrumentos
com funções auxiliares para alterar o sinal
gerado pelo sensor e combinar
matematicamente vários sinais padrão.
Como o sinal gerado pelo elemento sensor
pode ser inadequado para ser usado pelo
instrumento de display, é necessário
utilizar um instrumento para alterar este
sinal para torná-lo mais conveniente para o
uso no instrumento display. Esta alteração
pode ser linearização do sinal, filtro dos
ruídos, amplificação do sinal.
O computador analógico é o
instrumento que executa as operações
matemáticas, a seleção dos sinais, o
alarme, o condicionamento e a geração de
sinais analógicos.
Ele pode ser pneumático ou eletrônico.
Quando pneumático é também chamado
de relé pneumático ou relé computador. O
computador analógico pneumático é mais
limitado e pode manipular apenas um ou
dois sinais de entrada. Quando eletrônico,
ele pode manipular até quatro sinais
analógicos ao mesmo tempo.
2. Aplicações
O computador analógico processa os
sinais de informação para desempenhar as
funções matemáticas requeridas pelo
processo.
A aplicação típica dos computadores
analógicos é na medição compensada da
vazão.
A medição volumétrica dos gases só
tem significado prático quando se faz a
compensação da pressão estática e da
temperatura do processo. Compensar a
medição da vazão significa medir os sinais
analógicos proporcionais à vazão, à
pressão e à temperatura e continuamenteexecutar a seguinte equação matemática:
Como o volume do gás é diretamente
proporcional à temperatura e inversamente
proporcional à pressão, na compensação
fazem-se as operações inversas, ou seja:

T
P
FF mc =

onde
Fc é a vazão compensada
Fm é a vazão medida, sem
compensação
P é proporcional à pressão absoluta
T é proporcional à temperatura
absoluta
Quando o sistema de medição inclui a
placa de orifício, o sinal é proporcional ao
quadrado da vazão e a relação acima fica

T
P
FF mc =

Quando se usam computadores
pneumáticos, são necessários três
instrumentos:
1. extrator de raiz quadrada
2. divisor
3. multiplicador


Condicionadores de Sinal
 106

Fig. 3.1. Computador analógico pneumático


Na teoria, é indiferente a ordem das
operações, mas na prática as operações
devem ser feitas na seguinte ordem:
1. No sistema com pequena variação
da pressão estática e grande
variação na temperatura: primeiro
se faz a multiplicação F.P e depois
a divisão por T.
2. No sistema com grande variação da
pressão estática e pequena
variação na temperatura: primeiro
se faz a divisão F/T e depois a
multiplicação por P.
A regra mnemônica é: a variável que sofre
pequenas variações é manipulada duas
vezes e a que varia muito é operada
apenas uma vez, de modo que os erros
resultantes são os menores possíveis.
O multiplicador e o divisor podem ser
usados também no sistema de controle de
relação de vazões, quando os
computadores servem para determinar o
ponto de ajuste ou para modificar a vazão
medida.
O seletor de sinais é o instrumento
chave para o controle auto-seletor; o
computador seleciona automaticamente a
variável cujo valor está mais próximo do
valor critico de segurança.
3. Funções desenvolvidas
Os principais computadores analógicos
que desenvolvem operações matemáticas
são:
3.1. Multiplicador/divisor
A sua função matemática genérica é:

D = A.B/C

onde D é a saída e A, B e C são as entradas.

Quando pneumático, o computador
analógico só pode receber dois sinais de
entrada e portanto, ele só pode executar
uma única operação, por vez. Através da
alteração da posição do relé pneumático
ele pode ser :

multiplicador: BAD ×=
divisor:
C
A
D =
extrator de raiz quadrada: AD =

elevador ao quadrado: 2AD =

Quando eletrônico, ele pode executar
as operações simultaneamente e através
da alteração das entradas, realimentações
da saída e colocação de jumpers, pode-se
ter a combinação das operações de
multiplicação, divisão, extração de raiz
quadrada e elevação ao quadrado.
3.2. Somador/subtrator
A saída do instrumento vale:

D = aA +- bB +-cC +-eE,

onde
A, B, C e E são os sinais de entrada,
D é o sinal de saída,
a, b, c e e são os ganhos das entradas.

3.3. Extrator de raiz quadrada
É o instrumento tipicamente aplicado
para linearizar o sinal de saída do
transmissor de vazão associado a placa de
orifício, quando se tem a saída do
transmissor proporcional ao quadrado da
vazão. Como visto, a extração da raiz
quadrada pode ser executada pelo
Condicionadores de Sinal
 107
multiplicador/divisor, porem, 'e mais
econômico o uso do instrumento
especifico. A saída do extrator vale:

AD =



Fig. 3.2. Sinal linear e quadrático


3.4. Caracterizador do sinal
É um instrumento que aproxima qualquer
função matemática para vários segmentos
de reta, com os pontos de inflexão e as
inclinações dos segmentos ajustáveis. Sua
aplicação pratica é a linearização dos
níveis de tanques de formatos não
lineares. Exemplos de tanques com
formatos lineares: quadrados,
retangulares, cilíndrico em pé; exemplos
de não-lineares: esféricos, cônicos e
cilíndricos deitados. A curva (nível x
quantidade estocada) de um tanque
esférico tem um formato de S e pode ser
aproximada para vários segmentos de reta
através do caracterizador de sinal. Através
da medição do nível e do caracterizador,
pode-se determinar diretamente a
quantidade estocada.
3.5. Seletor de sinais
Este instrumento recebe de duas a quatro
entradas e seleciona automaticamente
apenas um sinal de entrada. Os seletores
mais usados são o de máximo ou mínimo e
o de valor intermediário. O seletor de valor
intermediário recebe três sinais de entrada
e seleciona o sinal do meio. O valor
intermediário entre três sinais não deve ser
confundido com o valor médio de dois a
quatro sinais. Por exemplo, o somador
pode ser ajustado para dar a media dos
sinais.
3.6. Alarme
O alarme pode ser acionado
diretamente pela ação do ponteiro do
indicador e da pena do registrador em
microswitches ou pode ser realizado pelo
computador analógico, que recebe o sinal
analógico na entrada e muda o contato
elétrico da saída, quando o valor do sinal
atingir os limites críticos predeterminados.
Pode haver três tipos diferentes de alarme:
1. alarme absoluto, de máximo e/ou de
mínimo. A saída do modulo de alarme
muda de estado quando o sinal de
entrada atinge um valor pré-ajustado,
de máximo ou de mínimo.
2. alarme de desvio, aciona o contato
de saída quando os dois sinais
variáveis da entrada se desviam de um
valor predeterminado. Este tipo de
alarme se aplica principalmente em
controle, quando os dois sinais
alarmados são a medição e o ponto de
ajuste; quando os sinais se afastam de
uma valor ajustado, o alarme é
acionado.
3. alarme de diferença é acionado
quando o sinal se afasta de um sinal de
referencia ajustável de um valor
determinado.
Condicionadores de Sinal
 108
3.7. Compensador dinâmico
O compensador dinâmico possui a
função de adiantar ou atrasar o sinal
aplicado a entrada. Ele é chamado de
lead/lag e se aplica no controle preditivo
antecipatório (feedforward).
3.8. Gerador de sinais
O computador analógico pode gerar
sinal na saída, sem sinal aplicado na
entrada. A sua saída gera um sinal com
característica conhecida e ajustável, como
a rampa universal, a tensão ajustável, o
temporizador.
3.9. Transdutor
Genericamente, transdutor é qualquer
dispositivo que altera a natureza do sinal
recebido na entrada com o gerado na
saída. Deste ponto de vista, o elemento
sensor, o transmissor, o conversor são
considerados transdutores.
Em instrumentação, transdutor é o
instrumento que converte o sinal padrão
pneumático no sinal padrão de corrente
eletrônica (P/I) ou vice versa (I/P). Ele
possibilita a utilização de instrumentos
pneumáticos e eletrônicos na mesma
malha. Eles são chamados incorretamente
de conversores.
Resumidamente, tem-se:
1. elemento sensor, onde a entrada e a
saída são ambas não-padronizadas,
2. transmissor, onde a entrada é não-
padronizada e a saída é padronizada,
3. transdutor, onde a entrada e a
saída são ambas padronizadas,
4. conversor, onde a entrada e a saída
são ambas de natureza elétrica; tem-se
conversor A/D (analógico para digital),
D/A (digital para analógico), conversor
I/F (corrente para freqüência).
O transdutor serve de interface entre a
instrumentação pneumática e a eletrônica.
Como o elemento final de controle mais
usado é a válvula com atuador
pneumático, o transdutor I/P é usado
principalmente para casar a
instrumentação eletrônica de painel com a
válvula com atuador pneumático.
4. Linearização da Vazão
4.1. Introdução
Linearizar um sinal não-linear é torna-lo
linear. Só se lineariza sinais não lineares,
aplicando-se a função matemática inversa.
Por exemplo, lineariza-se o sinal
quadrático, extraindo a sua raiz quadrada;
lineariza-se o sinal exponencial, aplicando
seu logaritmo.
A linearização pode ser feita de vários
modos diferentes, tais como:
1. escolha da porção linear da curva,
como na aplicação de medição de
temperatura por termopares. Cada
tipo de termopar apresenta uma
região linear para determinada faixa
de temperatura.
2. uso de uma escala não-linear, como
na aplicação de medição de vazão
por placa de orifício. Como a placa
de orifíciogera uma pressão
diferencial proporcional ao
quadrado da vazão, usa-se uma
escala do indicador ou um gráfico
do registrador do tipo raiz
quadrática, podendo ler diretamente
o valor da vazão em unidades de
engenharia. Quando se usam
termopares para medições de
temperatura que incluem regiões
não-lineares, usam-se as escalas
especificas para cada termopar, tipo
J, K, R, S, T, E.
3. uso de instrumentos linearizadores,
como o extrator de raiz quadrada do
sinal de pressão diferencial
proporcional ao quadrado da vazão,
gerado pela placa de orifício.
4. uso de circuitos linearizadores,
incorporados no transmissor (por
exemplo, transmissor inteligente) ou
no instrumento receptor (registrador
de temperatura a termopar).
5. uso de pontos de curva de
linearização, armazenados em
ROMs ou PROMs, como nos
sistemas de linearização de baixa
vazão em sistemas com turbinas
medidoras de vazão. A não
linearidade da medição é devida a
viscosidade e densidade do fluido
Condicionadores de Sinal
 109
(numero de Reynolds) e do tipo de
detecção-geração de pulsos.
6. uso de programas (software) de
linearização em sistemas digitais,
como nos computadores de vazão
ou sistemas digitais de aquisição de
dados. Durante a configuração do
sistema, tecla-se o tipo de não-
linearidade do sinal de entrada e o
sistema automaticamente lineariza
o sinal.
4.2. Medidores Lineares e Não-
lineares
O medidor de vazão linear é aquele
cuja saída varia diretamente com a vazão.
Isto significa que uma dada percentagem
da saída corresponde `a mesma
percentagem de vazão. Matematicamente,
tem-se:

vazão = K x saída

São exemplos de medidores lineares:
1. turbina, cuja freqüência de pulsos é
linearmente proporcional `a vazão
volumétrica instantânea,
2. medidor magnético, cuja amplitude
da tensão variável é linearmente
proporcional `a vazão volumétrica
instantânea,
3. vortex, cuja freqüência de pulsos é
linearmente proporcional `a vazão
volumétrica instantânea,
4. mássico, tipo Coriolis, cuja
freqüência de precessão é
linearmente proporcional `a vazão
mássica instantânea,
Quando a saída do medidor não
corresponde linearmente `a vazão, o
medidor é não-linear. O medidor não-linear
mais comum é a placa de orifício, que
produz uma pressão diferencial
proporcional ao quadrado da vazão. Tem-
se as seguintes equações:

saída K = vazão ×

saída = K' (vazão)2

Quando a vazão medida dobra de valor, a
pressão diferencial gerada aumenta de 4
vezes. Como resultado, em baixas vazões,
pequenas variações da saída
correspondem a grandes variações na
vazão e em altas vazões, grandes
variações da saída correspondem a
pequenas variações na vazão.

Tab. 3.1. ∆p x saídas

Medidor vazão Saída linear Saída raiz quad.
% saída % vazão % vazão
0,0 0,0 0,0
1,0 1,0 10,0
10,0 10,0 31,6
25,0 25,0 50,0
50,0 50,0 70,7
75,0 75,0 86,6
100,0 100,0 100,0


A linearização do sinal quadrático é
feita pelo computador analógico chamado
extrator de raiz quadrada, onde é valida a
seguinte relação:

entrada % = saída %

O extrator de raiz quadrada possui alto
ganho em pequenas vazões e pequeno
ganho em grandes vazões. Para contornar
a grande instabilidade do instrumento em
manipular os pequenos sinais, são usados
vários macetes:
1. a saída fica zero quando a entrada
é pequena (menor que 10%),
2. a saída fica igual a entrada quando
a entrada é pequena (menor que
10%),
3. calibra-se o extrator com o zero
levemente abaixo do zero
verdadeiro, eliminando o erro em
baixas vazões e tendo pequeno
erro em grandes vazões.

Condicionadores de Sinal
 110
5. Compensação
5.1. Introdução
Em serviços de medição de gás, a
maioria dos medidores de vazão mede o
volume real ou infere o volume real,
tomando como referência a vazão
volumétrica nas condições nominais de
operação. Quando as condições reais do
processo se afastam das condições
nominais de projeto de operação, ocorrem
grandes variações no volume real,
resultando em grande incerteza na
medição da vazão. Um modo de resolver
este problema seria manipular a vazão
mássica, medindo-se a vazão volumétrica
e a densidade do fluido e usar a relação

W = r x Q

onde
W é a vazão mássica
Q é a vazão volumétrica
r é a densidade.
A medição da densidade de um fluido
vazando é relativamente cara, demorada e
pouco confiável e a prática mais comum é
inferir o valor da densidade a partir dos
valores da pressão estática absoluta e da
temperatura do processo, aplicando-se a
lei do gás real.
Tem-se:








n
f
f
n
n
f
nf T
T
P
P
Z
Z
V=V

ou quando as condições nominais de operação são
conhecidas e podem ser resumidas em uma
constante matemática, a equação fica simplificada
como:



 ××
f
ff
nf P
TZ
VK=V

Fazer a compensação da temperatura
e pressão reais do processo, que se
afastaram da temperatura e pressão
nominais é justamente multiplicar por

ff
f
TZ
P
×

onde o fator simplificado (P/ZT) compensa a
variação da pressão e temperatura (que determinam
a densidade), variando das condições nominais de
projeto para as reais de operação e calcula o volume
requerido nas condições nominais para provocar o
efeito da mesma vazão nas condições reais. Isto
significa, por exemplo, que se P/ZT for 1,10, o gás
nas condições reais é 1,10 mais denso do que o gás
nas condições nominais e 10% mais de gás vaza
realmente através do medidor linear do que está
medido, assumindo as condições nominais de
operação.
Nas condições nominais de operação,
o fator (P/ZT) é usado para corrigir o
volume real antes que as não linearidades
sejam compensadas. Assim, estes fatores
são tratados do mesmo modo que a
densidade, nas equações do medidor.
Quando a vazão variar não linearmente
com a densidade do gás, a vazão também
vai variar não linearmente com o fator
P/ZT. Para o sistema com placa de orifício,
portanto, o fator de compensação é a raiz
quadrada de P/ZT, pois a vazão
volumétrica é proporcional `a raiz quadrada
da densidade.
A compensação da pressão e
temperatura usa a hipótese de o fator de
compressibilidade Z ser constante nas
condições de operação próximas das
condições nominais e despreza os efeitos
da compressibilidade.
Para se medir a vazão volumétrica compensada
usa-se a equação, para o medidor linear:








f
n
n
f
f
n
nf T
T
P
P
Z
Z
V=V

e quando o fator de compressibilidade
nas condições reais não se afasta do fator
nas condições nominais:






f
n
n
f
nf T
T
P
P
V=V

Para um medidor com saída proporcional ao
quadrado da vazão, tem-se a equação:






f
n
n
f
nf T
T
P
P
V=V

Condicionadores de Sinal
 111
Note-se que a equação da vazão
compensada é o inverso da equação da lei
dos gases, justamente para eliminar os
efeitos da pressão e da temperatura. Ou
seja, como a vazão volumétrica depende
da pressão e temperatura de um fator
(ZT/P), deve-se multiplicá-la por um fator
de compensação (P/ZT) para se ter uma
vazão volumétrica compensada.
A operação de corrigir um erro fixo é
chamada de polarização (bias) e a
compensação é a correção de um erro
variável.
Quando somente se quer a
compensação da pressão, pois a
temperatura é se afasta pouco de seu valor
nominal, assume-se um valor constante
igual ou diferente do nominal e o incorpora
`a constante.
Quando a temperatura for constante e
diferente do valor nominal, em lugar de
usar um medidor de temperatura para
fazer a compensação continua, aplica-se
um fator de correção na leitura do medidor.
A compensação da pressão é
implementada, multiplicando-se a pressão
absoluta pela vazão medida e uma
constante, antes de linearizar a saída do
medidor.
De modo análogo, quando a pressão é
assumida constante e diferente do valor
nominal, se aplica um fator para a leitura
do medidorem lugar de usar um medidor
de pressão para a compensação. A
compensação da temperatura é
implementada, multiplicando-se a
temperatura absoluta pela vazão medida e
uma constante, antes de linearizar a saída
do medidor.
Tab. 3.2. Erros da medição do gás sem
compensação de T
Temperatura (oC) Erro (%)
-20 -13
-10 -11
-5 -7
0 -6
5 -4
10 -2
15 0
20 +2
25 +4
30 +6
40 +8
45 +9
50 +10

* Condição padrão (standard)
(Cfr. Industrial Flow Measurement, D.W. Spitzer)
Tab. 3.3. Erros da medição do gás sem
compensação da P
Pressão,
psig
Tolerância em torno da pressão nominal
Psig 0,25 0,50 1 2 3
0,25 1,7% NA NA NA NA
2,0 1,5% 3,0% 6,1% 12,2% NA
5,0 1,3% 2,6% 5,2% 10,3% 25,8%
10 1,0% 2,0% 4,1% 8,2% 20,5%
20 0,7% 1,5% 2,9% 5,8% 14,5%
50 0,4% 0,8% 1,6% 3,1% 7,8%
75 0,3% 0,6% 1,1% 2,2% 5,6%
100 0,2% 0,4% 0,9% 1,7% 4,4%
125 0,2% 0,4% 0,7% 1,4% 3,6%

(Cfr. Industrial Flow Measurement, D.W. Spitzer)

5.2. Condições normal, padrão e real
Na medição do fluido compreensível, é
mandatório definir as condições sob as
quais está sendo medida sua vazão
volumétrica. A mesma vazão de um fluido
compreensível pode ser expressa por
valores totalmente diferentes, em função
das condições especificadas.
Condicionadores de Sinal
 112
As condições normal de pressão e
temperatura (CNPT) são:

Temperatura : 0,0 oC (273,2 K)
Pressão : 760 mm Hg (14,6959 psi)
Umidade relativa: 0%

Pela norma ISO 5024 (1976), as condições
padrão (standard) são:

Temperatura : 15,0 oC (59 oF, 288,2 K)
Pressão : 101, 3250 kPa (14,6959 psi)
umidade relativa: 0%
Constante Universal: 8,3144 J/(g.mol.K)

Há autores que assumem a
temperatura padrão (standard) igual a
15.56 oC (60 oF). Para líquidos, a
temperatura padrão base é também igual a
15,0 oC, na indústria; em laboratório é
comum usar a temperatura de 20,0 oC.
As condições de operação, de trabalho
ou reais são aquelas efetivamente
presentes no processo.
Por exemplo, seja a vazão volumétrica
de ar igual a 100 m3/h, nas condições
reais de 30 oC e 2,0 kgf/cm2A. Esta vazão
pode ser expressa como:

100 m3/h real, (30 oC e 2,0 kgf/cm2)
180 Nm3/h, (0 oC e 1,0 kgf/cm2 A)
190 Sm3/h, (15,0 oC e 1,0 kgf/cm2
Absoluta)

Em inglês, as unidades e abreviações
comuns são:
ACFM (actual cubic foot/minute) e
SCFM (standard cubic foot/minute).


Propriedades do Ar nas Condições Padrão:

Compressibilidade (Z) 0,999 582 4
Densidade 1,225 42 kg/m3
Peso molecular 28,962 4

5.3. Compensação da Temperatura
de Líquidos
As necessidades da precisão que
requerem compensação para as variações
de densidade causadas pelas variações da
temperatura do liquido são poucas (por
exemplo, amônia). Neste caso, deve-se
medir a temperatura do liquido e
compensar segundo a formula:

Vf = Vn /T
5.4. Tomadas de Pressão e
Temperatura
As tomadas da pressão e da
temperatura devem ser localizadas
corretamente para cada tipo de medidor de
vazão, para minimizar o erro na medida
final.
A tomada da pressão é mais critica que
a da temperatura, pois há uma grande
variação da pressão local no medidor de
vazão. Na prática, há uma pequena
diferença entre a pressão a montante
(maior) e a jusante (menor) do medidor,
quando o medidor provoca uma perda de
carga. É comum se tomar a pressão a
montante do medidor. Qualquer que seja a
localização, a pressão deve corresponder
a vazão não perturbada, em pontos sem
flutuações ou pulsações. Alguns medidores
de vazão já possuem a tomada de pressão
no seu corpo. No sistema com placa de
orifício, é comum se usar a mesma tomada
a montante da placa usada medir a
pressão diferencial. Nos programas de
computador de cálculo de placa, o menu
apresenta as opções de tomadas a
montante ou a jusante da placa.
A tomada de temperatura é menos
critica, desde que há pouca variação da
temperatura ao longo do medidor de
vazão. As tomadas de temperatura estão
tipicamente localizadas a cerca de 10
diâmetros depois do medidor, para não
causar turbulência na entrada do medidor.
Deve-se destacar que os sensores de
vazão e de temperatura são tem
necessidades opostas, quanto ao local de
montagem: os sensores de vazão
requerem local tranqüilo, sem distúrbios;
os de temperatura devem ser usados em
local com turbulência, para homogeneizar
a temperatura.
Condicionadores de Sinal
 113
Na implementação da compensação da
pressão e temperatura na medição de
vazão, é interessante investigar se já
existem medições da pressão e da
temperatura do processo, a jusante ou a
montante do medidor de vazão, pois se
elas já existirem em locais corretos, estas
medições podem ser usadas para a
compensação, sem necessidade de
instrumentos adicionais.



Fig. .3.3. Malha de compensação e linearização de
medição de gás com placa de orifício


6. Totalização da Vazão
O totalizador de vazão é um
instrumento completo que detecta, totaliza
e indica, através de um contador digital, a
quantidade total do produto, que passa por
um ponto, durante um determinado
intervalo de tempo.
O totalizador de vazão é também
chamado de integrador, de FQ, de
quantificador e, erradamente, de contador.
O contador é apenas o display ou o
readout do totalizador.
Os totalizadores são calibrados para
fornecer a leitura direta, em unidades de
volume ou de massa do produto. Ele pode
possuir uma constante de multiplicação,
que é o numero que deve multiplicar pela
indicação para se ter o valor totalizado em
unidades de engenharia. Este fator de
multiplicação do totalizador depende da
vazão máxima e da velocidade de
contagem desejada pelo operador.
O contador só pode ter mostrador
digital. Em alguns contadores, os dígitos
podem ser mostrados analogicamente,
como os indicadores de consumo de
energia elétrica caseiros.
O totalizador pode receber sinais analógicos ou
digitais. Quando o sinal de entrada é analógico, o
totalizador o converte, internamente, em pulsos e os
conta na saída. Quando o sinal de entrada já é em
pulsos, o totalizador os escalona e os conta. Quando
os pulsos já são escalonados, o totalizador os conta
diretamente. Pulso escalonado é aquele que já
possui uma relação definida com a unidade de
engenharia de vazão, volume ou massa.
Há uma certa confusão entre o
integrador e o contador. O integrador pode
receber sinais analógicos e os integra. Na
operação de integração, o sinal analógico
é convertido para pulsos que são
finalmente contados. Todo integrador de
vazão possui um contador; ou seja, o
contador é o display do integrador. O
contador é também chamado de
acumulador.
Os contadores podem ser
eletromecânicos ou eletrônicos. Os
contadores eletromecânicos custam mais
caro e requerem maior energia de
alimentação, porem, quando há falta da
tensão de alimentação, o ultimo valor
totalizado permanece indicado. Os
contadores puramente eletrônicos são
mais econômicos, requerem menor nível
de tensão de alimentação e consomem
muito menos energia. Porem, na falta da
tensão de alimentação eles perdem a
indicação. Para solucionar este problema,
são utilizados contadores eletrônicos
alimentados com bateria com vida útil de 5
a 10 anos. Deste modo, quando há perda
da alimentação principal, o contador não
zera o valor totalizado.
FCV
FE
FT
TT
PT FY FY FIC
x/÷ √
multiplicador
- divisor
extrator raiz
quadrada
controlador
de vazão
si
nal
sin
al
Condicionadores de Sinal
 114


(a) Pneumático

(b) Eletrônico
Fig. 3..4. Totalizador de vazão



Fig. 3..5. Indicação e totalização de vazão


Há contador com predeterminador: há um
contador normal e um contador onde se
estabelece o valor determinado. Quando o
contador atinge o valor pré-ajustado, ele
para de contar e o processo é
interrompido.
7. Serviços associados
O computador analógico é
especificado, escalonado, montado e
mantido para desempenhar a função
desejada.
A especificação do computador
analógicoé simples e envolve:
1. a escolha da função a ser
executada,
2. a determinação dos sinais de
entrada e de saída,
3. o fornecimento da alimentação
compatível com os sinais
manipulados,
4. a identificação na malha..
O escalonamento (scaling) do
computador analógico é a adequação do
instrumento à função matemática
requerida. Escalonar o somador universal
é ajustar os ganhos e polarizações dos
sinais de entrada para ele fazer a soma
especifica do processo. O escalonamento
depende da função matemática, dos
dados do processo, dos sinais
manipulados e dos circuitos internos do
instrumento. A partir da equação genérica
do processo, desenvolve-se a equação
normalizada e chega-se a equação da
tensão. A partir da equação da tensão se
constrói a tabela de ajuste, atribuindo
valores notáveis para as entradas e
determinando teoricamente os valores da
saída. Fisicamente, ajustando-se os
ganhos e as polarizações do computador,
obtém-se as saídas teóricas.
Os limitadores de sinais e de alarme
possuem ajustes que possibilitam a
determinação do valor de acionamento.
A montagem dos computadores deve
ser feita de conformidade com a literatura
do fabricante e com os diagramas de
ligação do projeto. As ligações da entrada
podem determinar a função
desempenhada pelo computador.
Realimentações, curto circuitos e ligações
adequadas do mesmo instrumento podem
determinar funções totalmente diferentes
do multiplicador/divisor.


 Apostila\Instrumentação 23Condicionador. doc 11 DEZ 98 (Substitui 18 FEV 98)
0 1 3 5 0 FT
FI
FQ
FE

 115
2.4
Indicador



1. Conceito
O indicador é o instrumento que sente
a variável do processo e apresenta o seu
valor instantâneo. É freqüentemente
chamado de medidor, receptor, repetidor,
gauge, mas estes termos são
desaconselháveis por serem ambíguos e
imprecisos. Indicador específico de
pressão é chamado de manômetro; de
temperatura é chamado de termômetro e o
de vazão, rotâmetro. Estes nomes também
não são recomendados, embora sejam
muito usados. O recomendado é chamar
respectivamente de indicador de pressão,
de temperatura e de vazão.
O indicador sente a variável a ser
medida através do elemento primário e
mostra o seu valor através do conjunto
escala + ponteiro ou de dígitos.
O tag de um indicador da variável X é
XI; de um indicador selecionável XJI.
O indicador pode ser estudado
considerando os seguintes parâmetros
1. a variável medida
2. o local de montagem
3. o formato exterior
4. natureza do sinal
5. o tipo de indicação
2. Variável Medida
Dependendo da variável a ser indicada,
há diferenças básicas no elemento sensor,
nas unidades da escala e pode haver
nomes específicos para o indicador.
O indicador de pressão é também
chamado de manômetro. Na prática, se
chama de manômetro apenas o indicador
local de pressão. Em algumas convenções
se simboliza o indicador local de pressão
como PG (pressure gauge). O elemento
sensor do indicador de pressão pode ser o
tubo Bourdon, o helicoidal, o fole, a espiral,
o strain gauge . As escalas possuem
unidades de kgf/cm2, Pa (pascal) ou psig.
O indicador de temperatura é também
chamado de termômetro. Na prática, se
chama de termômetro apenas o indicador
local de temperatura. Em algumas
convenções se simboliza o indicador local
de temperatura como TG (temperature
gauge). O elemento sensor do indicador de
temperatura pode ser o bimetal, o
enchimento termal, a resistência elétrica e
o termopar. As escalas possuem unidades
de oC e K.
O indicador de vazão é também
chamado de rotâmetro. Na prática, se
chama de rotâmetro apenas o indicador de
vazão de área variável. O símbolo FG
significa visor de vazão (flow glass) e é
usado em sistemas onde se quer verificar
a presença da vazão e não
necessariamente o seu valor, como na
medição de nível com borbulhamento de
gás inerte. O elemento sensor de vazão
mais usado é a placa de orifício; quando a
escala do indicador é raiz quadrática, pois
a pressão diferencial gerada pela placa é
proporcional ao quadrado da vazão. Os
outros indicadores da vazão estão
associados à turbina, ao tubo medidor
magnético e ao medidor com
deslocamento positivo . As escalas
possuem unidades de volume/tempo ou
massa/tempo. Adicionalmente, a vazão
pode ser totalizada e o valor final é
indicado através de dígitos do contador.
Não existe contador analógico para a
totalização da vazão.

Indicador
 116



Fig. 4. 1. Manômetro ou indicador local de pressão
(Foxboro)


O indicador local de nível é chamado
de visor e possui o tag LG (level glass). A
maioria dos sistemas de medição de nível
de líquidos se baseia na pressão
diferencial. A escala típica para a medição
de nível é de 0 a 100% , sem unidade.
3. Local de Montagem
Os indicadores podem ser montados
em dois lugares distintos no campo ou na
sala de controle.
Os indicadores de campo ou locais são
montados próximos ao processo, muitas
vezes diretamente na tabulação ou vaso
do processo. Os indicadores de campo
normalmente são formato grande,
tipicamente circulares, que é o formato
mais resistente. Quando usados ao relento
devem ser a prova de tempo e quando
montados em locais perigosos devem
possuir classificação elétrica especial
compatível com a classificação da área.



Fig. 4. 2. Indicador de painel (Foxboro)


Os indicadores de painel geralmente são
retangulares pois é mais fácil se fazer uma
abertura retangular numa chapa de aço do
que uma abertura circular. São tipicamente
miniaturizados e pequenos, para economia
de espaço. Para ainda maior economia de
espaço é comum se ter indicadores com 1,
2 ou 3 ponteiros, para indicar
simultaneamente 2 ou 3 variáveis
independentes. Para facilitar a leitura,
neste caso de leituras múltiplas, cada
ponteiro tem uma cor diferente. O indicador
de painel possui geralmente escala
vertical, percorrida por ponteiros
horizontais.
4. Tipo da Indicação
A indicação da leitura pode ser
analógica, feita através de um
posicionamento contínuo do ponteiro na
escala ou digital, através da amostragem
de um dígito.
O instrumento analógico usa um
fenômeno físico para indicar uma outra
grandeza, por analogia. Ele mede um sinal
que varia continuamente e como
conseqüência, a posição do ponteiro varia
continuamente assumindo todas as
posições intermediários entre o 0 e 100%.
Pode-se ter escala fixa e ponteiro móvel e
mais raramente, escala móvel e ponteiro
fixo.



Fig. 4. 3. Indicadores com escala vertical e
horizontal (Foxboro)


Quando a leitura é através de um
número, o indicador é digital. Ele conta os
pulsos do sinal digital e indica o valor
através de dígitos que mudam
discretamente. Para cada valor da variável
medida, há um número indicado.
Atualmente já existem instrumentos
pneumáticos digitais, embora o mais
difundido seja o indicador eletrônico digital.


Indicador
 117

Fig. 4. 4. Indicador digital de pressão (HBM)


Atualmente, são disponíveis
indicadores eletrônicos com barra de
gráfico (bargraph), que possuem técnicas e
circuitos digitais para a manipulação do
sinal, porém, com a indicação final em
forma de barra de LEDs (diodo emissor de
luz) como se fosse analógica.
Uma indicação digital, pelo fato apenas
de ser digital não é necessariamente mais
precisa ou confiável que uma indicação
analógica. Decididamente é mais fácil fazer
uma leitura digital do que uma com
ponteiro-escala, se cansa menos e há
menor probabilidade de cometer erros
quando se fazem inúmeras leituras digitais.
A precisão e a confiabilidade dependem
ainda da qualidade dos componentes, do
projeto, do mecanismo, da calibração e de
vários outros fatores.
Os indicadores de painel normalmente
são montados em estantes apropriadas
que já possuem conectores pneumáticos e
eletrônicos de encaixe rápido para facilitar
a substituiçãoforam
atingidas pela produção. Para isso, são
usados instrumentos tais como indicadores
de densidade e viscosidade, espectrômetros
de massa, analisadores de infravermelho,
cromatógrafos e outros.











Fig. 1.1.1. Transmissor de pH


Os instrumentos possibilitam a
verificação, a garantia e a repetibilidade da
qualidade dos produtos.
Atualmente, o conjunto de normas ISO
9000 exige que os instrumentos que
impactam a qualidade do produto tenham
um sistema de monitoração, onde estão
incluídas a manutenção e calibração
documentada deles.
2.2. Quantidade do Produto
As quantidades das matérias primas,
dos produtos finais e das utilidades devem
ser medidas e controladas para fins de
balanço do custo e do rendimento do
processo. Também é freqüente a medição
de produtos para venda e compra entre
plantas diferentes.
Os instrumentos de indicação, registro e
totalização da vazão e do nível fazem a
aquisição confiável dos dados através das
medições de modo continuo e preciso.
Os instrumentos asseguram a
quantidade desejada das substâncias.













Fig. 1.1.2. Instrumentos de medição de nível

2.3. Economia do Processo
O controle automático economiza a
energia, pois elimina o superaquecimento
de fornos, de fornalhas e de secadores. O
controle de calor está baseado geralmente
na medição de temperatura e não existe
nenhum operador humano que consiga
sentir a temperatura com a precisão e a
sensitividade do termopar ou da resistência.
Os instrumentos garantem a
conservação da energia e a economia do
processo .
Instrumentação
 5


















Fig. 1.1.3. Instrumentação aplicada à indústria

2.4. Ecologia
Na maioria dos processos, os produtos
que não são aproveitáveis e devem ser
jogados fora, são prejudiciais às vidas
animal e vegetal. A fim de evitar este
resultado nocivo, devem ser adicionados
agentes corretivos para neutralizar estes
efeitos. Pela medição do pH dos efluentes,
pode se economizar a quantidade do agente
corretivo a ser usado e pode se assegurar
que o efluente esteja não agressivo.
Os instrumentos garantem efluentes
limpos e inofensivos.















Fig. 1.1.2. Incêndio em área industrial



2.5. Segurança da Planta
Muitas plantas possuem uma ou várias
áreas onde podem estar vários perigos, tais
como o fogo, a explosão, a liberação de
produtos tóxicos. Haverá problema, a não
ser que sejam tomados cuidados especiais
na observação e no controle destes
fenômenos. Hoje são disponíveis
instrumentos que podem detectar a
presença de concentrações perigosas de
gases e vapores e o aparecimento de
chama em unidades de combustão. Os
instrumentos protegem equipamentos e
vidas humanas.
2.6. Proteção do Processo
O processo deve ter alarme e proteção
associados ao sistema de medição e
controle. O alarme é realizado através das
mudanças de contatos elétricos,
monitoradas pelos valores máximo e mínimo
das variáveis do processo. Os contatos dos
alarmes podem atuar (ligar ou desligar)
equipamentos elétricos, dispositivos sonoros
e luminosos.
Os alarmes podem ser do valor absoluto
do sinal, do desvio entre um sinal e uma
referência fixa e da diferença entre dois
sinais variáveis.
É útil o uso do sistema de desligamento
automático ou de trip do processo. Deve-se
proteger o processo, através de um sistema
lógico e seqüencial que sinta as variáveis do
processo e mantenha os seus valores
dentro dos limites de segurança, ligando ou
desligando os equipamentos e evitando
qualquer seqüência indevida que produza
condição perigosa.
Os primeiros sistemas de
intertravamento utilizavam contatos de reles,
contadores, temporizadores e integradores.
Hoje, são utilizados os Controladores
Lógicos Programáveis (CLP), a base de
microprocessadores, que possuem grande
eficiência em computação matemática,
seqüencial e lógica, que são os parâmetros
básicos do desligamento para garantir a
segurança da planta.




 Apostilas\Instrumentação. 11 Introdução.doc 23 MAR 01 (Substitui 03 SET 00)

 6

1.2
Símbolos e Identificação



1. Introdução
A simbologia de instrumentação
analógica e digital, compartilhada e
integral, distribuída e centralizada se
baseia nas seguintes normas americanas
(geralmente traduzidas para o português) :
1. ISA S5.1, Instrumentation Symbols
and Identification, 1984
2. ISA S5.3, Graphic Symbols for
Distributed Control/Shared Display
Instrumentation, Logic and Computer
Systems, 1983
2. Aplicações
Os símbolos de instrumentação são
encontrados principalmente em
1. fluxogramas de processo e de
engenharia,
2. desenhos de detalhamento de
instrumentação instalação,
diagramas de ligação, plantas de
localização, diagramas lógicos de
controle, listagem de instrumentos,
3. painéis sinópticos e semigráficos na
sala de controle,
4. diagramas de telas de vídeo de
estações de controle.
3. Roteiro da identificação
3.1. Geral
Cada instrumento ou função a ser
identificada é designado por um conjunto
alfanumérico, chamado de tag. A parte de
identificação da malha correspondente ao
número é comum a todos os instrumentos
da mesma malha. O tag pode ainda ter
sufixo para completar a identificação.

3.2. Tag completo típico

TIC 103 Identificação do instrumento ou tag
do instrumento
T... Primeira letra: variável da malha,
Temperatura
...C Última letra: identificação funcional:
Controlador
...I... Modificador ou complemento da
função: Indicador
 103 Número da malha de temperatura


O número da malha do instrumento
pode incluir o código da informação da
área . Por exemplo, o TIC 500-103, TIC
500-104, aos dois controladores
indicadores de temperatura, ambos da
área 500 e os números seqüenciais são
103 e 104.
3.3. Identificação funcional
A identificação funcional do instrumento
ou seu equivalente funcional consiste de
Símbolos e Identificação
 7
letras da Tab. 1.2.5 e inclui uma primeira
letra, que é a variável do processo medida
ou de inicialização. A primeira letra pode
ter um modificador opcional. Por exemplo,
PT é o transmissor de pressão e PDT é o
transmissor de pressão diferencial.
A identificação funcional do instrumento
é feita de acordo com sua função e não de
sua construção. Assim, um transmissor de
pressão diferencial para medir nível tem o
tag LT (transmissor de nível) e não o de
PDT, transmissor de pressão diferencial.
Embora o transmissor seja construído e
realmente meça pressão diferencial, seu
tag depende de sua aplicação e por isso
pode ser LT, quando mede nível ou FT,
quando mede vazão. Outro exemplo, uma
chave atuada por pressão ligada à saída
de um transmissor pneumático de nível
tem tag LS, chave de nível e não PS,
chave de pressão.
O tag também não depende da variável
manipulada, mas sempre da variável
inicializada ou medida. Assim, uma válvula
que manipula a vazão de saída de um
tanque para controlar nível, tem tag de LV
ou LCV e não de FV ou FCV.
A segunda letra tipicamente é a função
do instrumento. FT é o tag de um
transmissor (T) de vazão (F). Também a
segunda letra pode ter um ou mais
modificadores. FIA é o tag de um indicador
de vazão, com alarme. Alarme é o
modificador da função indicação. Também
pode se detalhar o tipo de alarme, p. ex.,
FIAL é o tag de um indicador de vazão
com alarme de baixa.
O tag pode ter modificador da variável
(primeira letra) e da função (segunda letra).
Por exemplo, PDIAL é um indicador de
pressão diferencial (modificador de
pressão) com alarme (modificador do
indicador) de baixa (modificador do
alarme).
Quando o tag possuir várias letras,
pode-se dividi-lo em dois tags. O
instrumento é simbolizado por dois balões
se tangenciando e o tag por ser, por
exemplo, TIC-3 para o controlador
indicador de temperatura e
TSH-3 para a chave manual associadapara a manutenção.
Na eletrônica são comuns as
indicações através de LEDs e quartzo
liquido. Atualmente. há pesquisa e
desenvolvimento com tecnologias
baseadas na ionização de plasma e
fluorescência no vácuo. O objetivo final de
qualquer projeto é a obtenção de uma
indicação visível à distância e de pequeno
consumo de energia elétrica.
Nos sistemas com computador digital,
as indicações são feitas através de
monitores de vídeo e as telas também
simulam as escalas dos instrumentos, com
leituras analógicas.



Fig. 4. 5. Transmissor e indicador de pressão
(Foxboro)
5. Rangeabilidade da Indicação
Tão importante quanto à precisão e
exatidão do instrumento, é sua
rangeabilidade. Em inglês, há duas
palavras, rangeability e turndown para
expressar aproximadamente a extensão de
faixa que um instrumento pode medir
dentro de uma determinada especificação.
Usamos o neologismo de rangeabilidade
para expressar esta propriedade.


Fig. 4. 6. Escalas de indicação


Para expressar a faixa de medição
adequada do instrumento define-se o
parâmetro rangeabilidade. Rangeabilidade
é a relação da máxima medição sobre a
mínima medição, dentro uma determinada
precisão. Na prática, a rangeabilidade
estabelece a menor medição a ser feita,
depois que a máxima é determinada. A
rangeabilidade está ligada à relação
matemática entre a saída do medidor e a
variável medida. Instrumentos lineares
Indicador
 118
possuem maior rangeabilidade que os
medidores quadráticos (saída do medidor
proporcional ao quadrado da medição).
Na medição de qualquer quantidade se
escolhe um instrumento pensando que ele
tem o mesmo desempenho em toda a
faixa. Na prática, isso não acontece, pois o
comportamento do instrumento depende
do valor medido. A maioria dos
instrumentos tem um desempenho pior na
medição de pequenos valores. Sempre há
um limite inferior da medição, abaixo do
qual é possível se fazer a medição, porém,
a precisão se degrada e aumenta muito.
Por exemplo, o instrumento com
precisão expressa em percentagem do
fundo de escala tem o erro relativo
aumentando quando se diminui o valor
medido. Para estabelecer a faixa aceitável
de medição, associa-se a precisão do
instrumento com sua rangeabilidade. Por
exemplo, a medição de vazão com placa
de orifício, tem precisão de ±3% com
rangeabilidade de 3:1. Ou seja, a precisão
da medição é igual ao menor que 3%
apenas nas medições acima de 30% e até
100% da medição. Pode-se medir valores
abaixo de 30%, porém, o erro é maior que ±,3%. Por exemplo, o erro é de 10%
quando se mede 10% do valor máximo; o
erro é de 100% quando se mede 1% do
valor máximo.




Fig. 4.7. Precisão em percentagem do fundo de
escala

Não se pode medir em toda a faixa por
que o instrumento é não linear e tem um
comportamento diferenciado no início e no
fim da faixa de medição. Geralmente, a
dificuldade está na medição de pequenos
valores. Um instrumento com pequena
rangeabilidade é incapaz de fazer
medições de pequenos valores da variável.
A sua faixa útil de trabalho é acima de
determinado valor; por exemplo, acima de
10% (rangeabilidade 10:1), ou de 33%
(3:1).
Em medição, a rangeabilidade se aplica
principalmente a medidores de vazão.
Sempre que se dimensiona um medidor de
vazão e se determina a vazão máxima,
automaticamente há um limite de vazão
mínima medida, abaixo do qual é possível
fazer medição, porém, com precisão
degradada.
Em controle de processo, o conceito de
rangeabilidade é também muito usado em
válvulas de controle. De modo análogo,
define-se rangeabilidade da válvula de
controle a relação matemática entre a
máxima vazão controlada sobre a mínima
vazão controlada, com o mesmo
desempenho. A rangeabilidade da válvula
está associada à sua característica
inerente. Na válvula linear, cujo ganho é
uniforme em toda a faixa de abertura da
válvula, sua rangeabilidade é cerca de
10:1. Ou seja, a mesma dificuldade e
precisão que se tem para medir e controlar
100% da vazão, tem se em 10%. A válvula
de abertura rápida tem uma ganho muito
grande em vazão pequena, logo é instável
o controle para vazão baixa. Sua
rangeabilidade vale 3:1. A válvula com
igual percentagem, cujo ganho em vazão
baixa é pequeno, tem rangeabilidade de
100:1.
6. Associação a Outra Função
A indicação é uma função passiva e
sua malha é aberta. A indicação pode estar
associada com as outras funções, como a
transmissão, o controle, o registro e a
totalização.
O transmissor a balanço de movimento
é naturalmente um indicador local da
variável transmitida. Há transmissores que
possuem o indicador do sinal de saída e
como conseqüência a indicação indireta da
variável transmitida.
Toda malha de controle a
realimentação negativa requer a indicação
da variável medida e do ponto de ajuste.
Quando o controlador é disponível na
Indicador
 119
arquitetura modular, com a estação de
leitura e separada do controlador cego, a
indicação fica somente na estação de
leitura.
O registrador é naturalmente um
indicador onde a escala é o gráfico e o
ponteiro é a pena. Mesmo assim, o
registrador possui também a escala auxiliar
de indicação. A indicação correta do
registrador é dada pela posição da pena
em relação a escala do gráfico.
O indicador pode possuir alarme,
normalmente acionado pela posição do
ponteiro.
7. Serviços Associados
O indicador deve ser especificado,
montado, calibrado, operado e mantido de
modo a apresentar as leituras corretas e
com a precisão determinada pelo
fabricante. Para a especificação do
indicador, devem ser considerados os
seguintes parâmetros:
1. a variável do processo associada,
2. o elemento sensor, que é função da
variável, da faixa de medição, do
fluido e das condições de operação
e segurança do processo.
3. a faixa calibrada, importante para a
definição do elemento sensor e da
escala,
4. a escala, com os valores mínimo e
máximo, o formato e a unidade da
variável,
5. a plaqueta gravada, com a
indicação útil para o operador,
6. a identificação da malha (tag),
7. o tipo de montagem campo, painel,
superfície, tubo de 2" ou pedestal
(yoke).
8. o local de montagem e como
conseqüência, a classificação
elétrica e mecânica do invólucro.
9. as opções extras, com alarme,
acabamento especial, proteção
contra sobrefaixa.
A montagem do indicador deve ser feita
conforme a literatura recomendada do
fornecedor, dos diagramas do projeto e
das normas existentes.
Para que a leitura fornecida pelo
indicador seja confiável, é necessário que
ele seja calibrado, antes da montagem
(mesmo que já venha calibrado de fábrica)
e periodicamente, depois que entra em
operação. Os períodos de calibração são
determinados principalmente pelos
seguintes parâmetros:
1. recomendação do fabricante,
2. classe de precisão do indicador
3. agressividade do meio onde está
montado
4. penalidade pela não conformidade
da indicação
A calibração do indicador pode também ser
determinada e requerida pelo pessoal da
operação, quando há desconfiança ou
certeza de que a sua indicação não é
confiável.
Calibrar um indicador significa
1. simular a variável medida
2. medi-la com um padrão rastreado
3. comparar o valor do padrão com o
indicado pelo instrumento
Quando necessário, deve-se ajustar a
posição do ponteiro na escala, de modo
que a indicação fique conforme um padrão
de referência, dentro dos limites de
tolerância estabelecidos pela precisão do
indicador.
O ajuste do indicador consiste na
atuação nos mecanismos de zero, largura
de faixa, balanço ou linearidade (quando
há interação entre zero e largura de faixa)
e angularidade (se balanço de
movimentos).
Operar um indicador é fazer a sua
leitura periodicamente. Quando o operador
perceber alguma anormalidade no
indicador, ele deve requerer um
instrumentista para fazer a sua
manutenção. O indicador é retirado pelo
instrumentista e é feita a manutençãona
oficina.



 120
2.5
Registrador



1. Introdução
O registrador é o instrumento que
sente uma ou muitas variáveis do
processo e imprime o seu valor no gráfico,
de modo contínuo ou descontinuo, mas
permanente. Ele fornece o comportamento
histórico da variável. O registro é feito
através de pena com tintas em gráfico
móvel. O gráfico é também chamado de
carta (influencia do inglês, chart).
O tag de um registrador da variável X
é XR; de um registrador multivariável UR e
de um registrador selecionável XJR.
O registrador é diferente do
instrumento chamado impressora. A
impressora imprime apenas os valores
indicados, quando acionada ou
programada. O registrador imprime os
valores de modo automático e contínuo.
Atualmente, há outros mecanismos
mais eficientes e de maior capacidade
para o armazenamento das informações,
tais como os disquetes e as fitas
magnéticas dos computadores digitais.
O registrador pode ser estudado
considerando os seguintes parâmetros:
1. a topografia
2. acionamento do gráfico
3. a pena e
4. o gráfico.
2. Topografia
Por topografia deve-se entender a
forma e o local de montagem do
registrador. Em função do formato, os
registradores são divididos em circulares e
em tira.
O registrador circular possui gráfico
circular e sua caixa não necessariamente
é do formato circular. O registrador circular
geralmente é montado no campo, próximo
ao processo e ligado diretamente ao
elementos primário, não necessitando do
uso do transmissor. O gráfico possui o
diâmetro externo típico de 12" e com
rotação de 24 horas ou de 7 dias.
Diariamente ou semanalmente o operador
deve trocar o gráfico.
O registrador montado no painel possui
o gráfico em tira. Embora o tamanho físico
do registrador de painel (largura de 4")
seja menor que o circular de campo (12"
de diâmetro) e ocupe um terço do espaço,
a área útil de registro no gráfico de tira é a
mesma que a do circular (4").
Normalmente o percurso da pena é no
sentido horizontal, mas existe registrador
cuja pena tem uma excursão vertical. O
gráfico do registrador de painel pode ser
do tipo rolo (duração de 30 dias) ou
sanfonado (duração de 16 dias).
Na parte superior do registrador está
colocada a escala, que preferivelmente
deve ser igual a do gráfico. Quando
houver mais de um registro, o registrador
continua com uma única escala e o gráfico
possui várias escalas em gomos
diferentes. A função da escala do
registrador é a de dar a ordem de
grandeza do registro e geralmente é de 0
a 100, linear, indicando percentagem.
Para fins de leitura e de Calibração, o que
deve ser lido é a posição da pena em
relação ao gráfico.
O registrador pode possuir as unidades
de controle. Tem-se assim o instrumento
registrador-controlador. Ele possui um
único elemento receptor, que está
acoplado mecanicamente ao sistema de
Registrador
 2.5.121
registro (pena) e ao sistema de controle
(conjunto bico-palheta).



Fig. 5. 1. Registrador de vazão e pressão (Foxboro)

3. Acionamento do Gráfico
A pena do registrador só se move
numa direção e sua posição depende do
valor da variável registrada. para haver um
registro contínuo, o gráfico deve se mover
em relação a pena. O acionamento do
gráfico é conseguido por um motor que
move engrenagens, que por sua vez
movem o gráfico, desenrolando-o ou
desdobrando-o de um lado e enrolando-o
do outro lado.
O motor de acionamento do gráfico
pode ser elétrico, mecânico ou
pneumático.
No painel e em áreas seguras usam-se
motores elétricos com tensão de
alimentação de 24 V ca, 110 V ca ou 220
V ca. Quando o registrador é montado no
campo, em área classificada ou em local
sem energia elétrica, o acionamento do
motor deve ser através de mola mecânica;
a corda deste acionamento pode durar
cerca de uma semana. Alternativamente o
registrador com acionamento elétrico pode
ser montado em área classificada, porém,
deve ter a classificação elétrica compatível
com o grau de perigo do local.
O gráfico pode ser acionado e movido
em diferentes velocidades. A velocidade
mais comum para o registrador retangular
de painel é de 20 mm/hora, considerada
lenta. Em partida de unidades, em
laboratórios, em plantas piloto, em
demonstrações didáticas e na sintonia do
controlador é desejável uma velocidade
maior. Tipicamente há durações de
gráficos circulares desde 1 minuto até 30
dias.
4. Penas
O registrador contínuo possui de 1 a 4
penas de registro. Quando o registrador
possui mais de uma pena, os tamanhos e
os modelos destas penas são diferentes,
para que não haja interferência mútua dos
registros. Isto deve ser considerado ao se
especificar as penas de reposição
especificar a posição da pena em questão
externa, intermediária, interna, primeira,
segunda.
O registrador multiponto possui uma
única pena ou dispositivo impressor
associado a um sistema de seleção de
entradas. Há um sistema de varredura das
entradas, de modo que todas as leituras
são lidas e registradas, uma de cada vez,
consecutivamente e numa ordem bem
estabelecida. Para identificar a entrada ou
a variável registrada, usam-se cores de
tintas diferentes ou então o próprio
dispositivo impressor possui diferentes
marcas de identificação.



Fig. 5. 2. Registrador de painel (Foxboro)


Há ainda os registradores de tendência
ou trend recorder. São registradores que
possuem 4 penas registradoras e recebem
na entrada até 20 sinais diferentes e
independentes para serem registrados.
Um sistema adequado de seleção escolhe
4 entradas particulares e as registra
simultaneamente. Este tipo de registrador
faz o registro contínuo de multipontos e é
muito útil em partidas de unidades ou
testes, quando se está interessado na
Registrador
 2.5.122
tendência e na variação das grandezas
apenas durante o transiente.
O registrador de painel geralmente é
montado em estante apropriada e ocupa
duas posições, quando o movimento da
pena é horizontal; ele ocupa uma única
posição quando a pena se movimenta
verticalmente.
A pena pode ter formato em V ou em
caixa (box). A pena V requer a coloco
freqüente da tinta. Na pena tipo caixa, o
período de colocação de tinta é maior.
Como isso não é muito pratico, atualmente
a maioria dos registradores usa o sistema
de tubo capilar. A tinta é acondicionada
em pequeno reservatório e um sistema de
tubo capilar a leva para a pena. Deve-se
tomar cuidado especial com estes
registradores durante seu transporte para
manutenção. No inicio da operação é
necessário se apertar o reservatório de
tinta - com cuidado - de modo que se
encha todo o capilar de tinta, expulse as
bolhas de ar e a tinta chegue até a pena.
É uma boa idéia colocar um pedaço de
papel absorvente debaixo da pena quando
se faz esta operação para prevenir
borrões.
O registrador de painel deve ser
montado na posição horizontal,
preferivelmente. Existem inclinações
máximas permissíveis, além das quais não
há registro.
As cores das penas são iguais as
cores da tinta de registro. As tintas não
devem ser misturadas, pois a cor da
mistura é totalmente diferente da cor dos
componentes, e.g., o verde misturado com
o vermelho dá o marrom.
O movimento da pena é linear, no
registrador de painel com gráfico de tira e
é um arco de circulo, no registrador com
gráfico circular.



Fig. 5.3. Registrador microprocessado (Yokogawa)


Opcionalmente o registrador de painel
possui uma lâmpada piloto e contatos de
alarme acionados fisicamente pela
posição da pena. O conhecimento do
alarme consiste em abrir a porta do
registrador.
5. Gráficos
O registro das variáveis, feito pela
pena, é conservado no gráfico. O gráfico
deve ser de papel absorvente, de boa
qualidade, de modo que não estrague nem
entupa a pena. O traçado deve ser
contínuo, nítido e sem borrão.
A analise do registro da variável pode
indicar o horário dos distúrbios do
processo. Para isso, assume-seque o
gráfico esteja corretamente instalado,
ajustado para o tempo real do dia e que o
registrador esteja calibrado.
A tinta deve fluir pela pena, de modo
contínuo, conseguido pela pressão
mecânica adequada entre a pena e o
gráfico. Se a pressão da pena é excessiva
pode haver rasgos no gráfico e desgaste
excessivo da pena, se é insuficiente, pode
haver deslizamentos e saltos da pena.
O comprimento de um gráfico de tira
varia de 30 a 70 metros de comprimento.
Normalmente o de rolo tem o dobro do
tamanho do gráfico sanfonado. O último
meio metro do gráfico de tira, quando
faltam cerca de 18 horas de registro, é
marcado com uma faixa vermelha, para
advertência da proximidade da troca do
gráfico.
O gráfico possui duas coordenadas o
valor registrado da variável e o tempo. O
movimento da pena é linear em uma
direção, normalmente transversal. O
Registrador
 2.5.123
movimento mecânico do gráfico é regular
e longitudinal. A maioria dos gráficos usa
coordenadas cartesianas, geralmente
retangulares com as linhas retas se
cruzando perpendicularmente. Quando
pelo menos uma das linhas de referência
é um arco de circulo, as coordenadas são
curvilíneas. De pouco uso, porém
existentes, são as coordenadas polares
uma distância e um ângulo.




(a) Rolo (b) Sanfonado
Fig. 5.4. Enrolamento do gráfico


Existe uma grande quantidade de
gráficos diferentes. As diferenças estão no
tamanho físico, no tamanho da área útil de
registro, nas escalas, nos furos de fixação,
no sistema de enrolamento.
Para a especificação correta de um
gráfico deve se fornecer
nome do fabricante do registrador.
Obviamente o fabricante do registrado
fornece gráficos somente para uso em
instrumentos de sua marca. Mesmo que a
escala seja a mesma, as dimensões do
gráfico e da área útil de registro sejam
idênticas, pode haver diferenças na função
lateral, no sistema de acionamento.
Normalmente os fabricantes de
registradores fornecem inicialmente uma
quantidade de gráficos suficiente para 6
meses de operação.
formato e tipo de acionamento. Há
gráficos circulares de 10" e 12" de
diâmetro e gráficos em carta tipo rolo ou
sanfonado, de 4".
faixa de medição. Deve-se informar a
faixa ou as diferentes faixas e suas
características matemáticas. Por exemplo,
0-100 uniforme ou linear, 0 a 10 raiz
quadrática. Quando se trata do registro da
temperatura, o tipo da curva, além da faixa
de medição. Por exemplo, RTD de Pt,
termopar tipo J, K.
6. Associação a Outra Função
O registro é uma função passiva que
armazena os valores históricos da variável
do processo. A malha de registro é aberta,
iniciada no elemento sensor, ligado ao
processo e terminada no registrador.
O registrador ligado diretamente ao
processo pode alojar a unidade de
controle automático. No painel, as funções
de controle e de registro são sempre
independentes e executadas por
instrumentos separados.
O registrador pode ter, opcionalmente,
os contatos elétricos para alarme, que são
acionados pela posição da pena e podem
ser atuados pelo valor mínimo, máximo ou
diferencial. Cada pena possui os seus
contatos de alarme independentes.
O gráfico do registro da vazão
instantânea pode ser utilizado para a sua
totalização. A partir do registro da pressão
diferencial proporcional ao quadrado da
vazão pode-se determinar a quantidade
total da vazão, numa operação manual ou
através do planímetro.
Embora raro, é possível se associar a
transmissão ao registrador local.



Fig. 5.5. Registrador com ações de controle
(Foxboro)
Registrador
 2.5.124
7. Serviços Associados
O registrador deve ser especificado,
montado, operado e mantido de modo
correto, para que não se danifique e que
registro os valores das variáveis com o
mínimo erro especificado pelo fabricante.
Na especificação do registrador,
devem ser conhecidos os seguintes
parâmetros:
1. a variável do processo P, T, F, L.
2. o elemento sensor desejado
3. a montagem tubo 2", painel,
estante especial, ângulo de
inclinação.
4. o número e o tipo das penas, de
acordo com o número das variáveis
registradas 1 a 4 penas continuas
ou 6, 12 ou 24 pontos
5. o acionamento do gráfico elétrico
(tensão e freqüência), e mecânico
(duração da corda),
6. o enrolamento do gráfico,
7. a escala do registrador valor e tipo
(faixa de medição, linear, raiz
quadrática),
8. a escala do gráfico valor e tipo
(faixa de medição, marcação do
tempo, dupla, tripla, linear),
9. a plaqueta gravada dados úteis
para o operador do processo, como
a correspondência das penas com
as variáveis registradas.
10. a identificação das malhas, como
TR 2O4.
11. o suprimento de gráfico e de tinta,
12. as opções extras, como alarme,
iluminação interna, acabamento
especial, unidade de controle,
contador-integrador.
13. a classificação mecânica do
invólucro e classificação elétrica, se
há alimentação elétrica e se a área
é perigosa.
A montagem do registrador deve seguir as
instruções do fabricante, os diagramas de
ligação do projeto detalhado e as normas
existentes.
O pessoal da operação é responsável
pela leitura dos registros, pelo
armazenamento organizado dos gráficos
para consulta posterior, pelo enchimento
ou troca dos recipientes de tinta e pela
troca dos gráficos. Quando os gráficos são
usados para a totalização, via planímetro,
o pessoal da operação se responsabiliza
por esta tarefa.
A calibração do registrador deve ser
feita pelo instrumentista. Calibrar um
registrador é verificar se o sinal de entrada
correspondente. Quando estiver fora, o
registrador deve ser ajustado. Ajustar o
registrador é posicionar pena em relação
ao gráfico (e não em relação a escala do
registrador) de conformidade com os
sinais de entrada.




 125
2.6
Computador de Vazão



1. Conceito
O computador de vazão é projetado
para a solução instantânea e contínua das
equações de vazão dos elementos
geradores de pressão diferencial (placa,
venturi, bocal) e dos medidores lineares de
vazão (turbina, medidor magnético, vortex).
O computador de vazão recebe sinais
analógicos proporcionais à pressão
diferencial, temperatura, pressão estática,
densidade, viscosidade e pulsos
proporcionais à vazão e os utiliza para
computar, totalizar e indicar a vazão
volumétrica compensada ou não-
compensada e a vazão mássica.


Fig. 6.1. Aplicação típica de computador de vazão


A vazão instantânea e a sua totalização
são indicadas nos painéis frontais do
computador de vazão, na forma de
indicadores digitais, contadores
eletromecânicos ou eletrônicos. O
computador provê ainda saídas analógicas
e contatos de reles para fins de controle e
monitoração da vazão.
O computador de vazão é um
instrumento a base de microprocessador
que pode ser montado em painel da sala
de controle ou diretamente no campo,
onde é alojado em caixa para uso
industrial, com classificação mecânica do
invólucro à prova de tempo e, quando
requerido, com classificação elétrica da
caixa à prova de explosão ou à prova de
chama.
O computador é programado e as
constantes são entradas através de um
teclado, colocado na frente ou no lado do
instrumento.
Os computadores de vazão sofreram
uma grande evolução, desde o seu
lançamento no mercado, no inicio dos anos
1960. Eles foram originalmente projetados
para manipular as equações da AGA
(American Gás Association) para vazão
mássica de gás e foram construídos em
torno de multiplicadores, divisores e
extratores de raiz quadrada. Atualmente,
os computadores são principalmente
dispositivos digitais que podem ser
classificados em dois tipos
1. programável, que faz quase
qualquer cálculo desejado que está
programado nele e
2. pré-programado ou dedicado, que
manipula apenas uma aplicação
selecionada.
2. Programáveis
As unidades programáveis são os
computadores de vazão mais avançados
do mercado. Eles custam mais, quando
comparadoscom os computadores
dedicados. Dependendo da programação,
eles calculam a vazão de gases ou líquidos
usando as equações da AGA, API
(American Petroleum Institute e outras
Computador de Vazão
 126
relações. Eles também fazem cálculos de
vazão volumétrica. A compensação, de
massa , molar e media, energia, BTU,
eficiência, trabalham com níveis de tanque,
manipulam vazões em canais abertos,
executam o algoritmo de controle PID,
fazem cálculos de transferência de
custódia e muitas outras coisas.




Fig. 6. 2. Totalizador de vazão (Foxboro)


3. Dedicado
Os computadores de vazão dedicados
são relativamente mais simples, mais
fáceis de usar, montados no campo e mais
baratos que os programáveis. Como
desvantagem, eles só fazem uma tarefa,
manipulam apenas uma malha e sua
capacidade gráfica é limitada. Tipicamente,
eles computam as vazões de gases ou
líquidos baseados nas várias equações
AGA ou API. Alguns, porém, calculam
vazões de vários estados de vapor e
outros são dedicados a cálculos de vazão
para canais abertos, vertedores e calhas.
Muitos destes computadores são
reprogramáveis . Porém, o programa pode
ser modificado no campo pelo operador,
que responde a perguntas do seu menu.
4. Aplicações Clássicas
4.1. Vazão de liquido
Quando usado com a placa de orifício, o
computador recebe o sinal analógico de 4
a 20 mA cc do transmissor de vazão d/p
cell, proporcional ao quadrado da vazão
medida, lineariza-o, extraindo a raiz
quadrada e o escalona em unidade de
engenharia.
Como os líquidos com composição
constante são considerados não
compressíveis, não se é necessária a
compensação da pressão e da
temperatura e a vazão é proporcional à
raiz quadrada da pressão diferencial, ∆P.

Q = C ∆P

Esta constante C é calculada dos
dados relacionados com o tipo do fluido e
dos parâmetros mecânicos da instalação
do medidor, tais como beta da placa, faixa
do transmissor, tipo de tomadas da
pressão diferencial. Esta constante é
colocado no computador como um fator do
sistema digital e escalona a saída para a
unidade de vazão desejada.



Fig. 6.3. Computador, com bateria solar (Daniel)

Computador de Vazão
 127
4.2. Vazão de gás com compensação
Como os gases são compressíveis, é
necessário fazer a compensação da
pressão estática e da temperatura do
processo. Nesta aplicação, o computador
recebe três sinais analógicos
o sinal de 4 a 20 mA cc do transmissor
de vazão, proporcional ao quadrado da
vazão medida,
o sinal de 4 a 20 mA cc do transmissor
de pressão, proporcional à pressão
absoluta estática do processo. Mesmo que
seja usado o valor da pressão absoluta,
normalmente se usa um transmissor de
pressão manométrica e acrescenta-se 1
kgf/cm2 de polarização.
o sinal de 4 a 20 mA cc do transmissor
de temperatura, proporcional à
temperatura absoluta do processo.
Opcionalmente, pode-se recebe o sinal de
resistência de um RTD ou a militensão de
um termopar. Também deve ser usado o
valor da temperatura absoluta, em K; basta
somar 273,2 à escala Celsius.
opcionalmente, pode receber o sinal de
4 a 20 mA cc de um transmissor de
densidade, para corrigir a densidade do
gás.
O computador executa a seguinte
equação:

Q C
p p
T G
= ×
×
∆

Se a densidade relativa do gás é
aproximadamente constante com o tempo,
um fator médio 1/G pode entrar como parte
da constante C
4.3. Sistema com 2 transmissores e
uma placa
Existem computadores de vazão duais
que podem receber sinais de sistemas de
medição de vazão com uma placa e dois
transmissores ou com duas placas e dois
transmissores.
É comum se usar dois transmissores
associados a uma única placa de orifício
para aumentar a rangeabilidade da
medição; por exemplo, um calibrado de 0 a
20" c.a. e o outro de 0 a 200" c.a. O
computador de vazão seleciona
automaticamente a pressão diferencial
correta e aplica o fator de escalonamento
certo. Quando a vazão sobe, o
chaveamento para o transmissor de 200"
ocorre em 98% da faixa do transmissor de
30"; quando a vazão desce, o
chaveamento para o transmissor de 20" se
dá em 96% desta faixa. Esta diferença de
chaveamento é para evitar a oscilação
contínua entre os dois transmissores,
quando a vazão estiver marginalmente
próxima do fundo de escala do transmissor
de 20".



Fig. 6.4. Sistema com uma placa e dois
transmissores de vazão
4.5. Vazão de massa de gás
Qualquer gás pode ser medido em
termos de sua massa ou peso, usando-se
a entrada de um medidor de densidade do
gás, corrigindo-se a compressibilidade e a
composição do gás.

pkW ∆=

FQI
FY
2
TT
PT FT2-
1
TW+TE FE
FT1-
1
Computador de Vazão
 128
5. Seleção do Computador
Quando selecionando um computador
de vazão, deve-se primeiro decidir o que o
computador vai fazer, se é necessário um
instrumento de precisão ou um sistema de
controle, lembrando-se que o controle
preciso começa com uma medição precisa
e de alta resolução. A resolução do
computador de vazão é dada pelo número
de bits de seu conversor A/D, por exemplo
um computador com conversor de 18 bits
possui resolução de 0,01%. Porém,
quando se considera a precisão, deve-se
tomar o elo mais fraco do sistema, o
elemento sensor de vazão. A precisão do
sistema nunca ficará melhor que a do
sensor do sistema, mesmo com conversor
A/D de 18 bits.
Também deve se considerar a
necessidade da compensação de pressão,
temperatura, densidade e/ou viscosidade e
quais os sensores e transmissores usados
para as medições destas variáveis.
As questões que devem ser
consideradas acerca do computador de
vazão são
Desempenho da medição resolução,
capacidade de linearização, indicação da
vazão instantânea, totalização, alarme,
intertravamento, pré-determinação.
Condições ambientais e local de
montagem sala de controle, que é um
ambiente excelente ou no campo, que
requer caixa à prova de tempo e se for
área classificada, requer uma classificação
elétrica especial.
Quantidade de malhas manipuladas
possibilidade de se usar um computador
de vazão com canal dual.
Tipos de sinais de entrada e saída
analógicos eletrônicos de 4 a 20 mA cc e
pneumáticos de 3 a 15 psig, sinal de
resistência elétrica (RTD) e militensão de
termopar, militensão de tubo magnético de
vazão, ou sinal de freqüência (turbina,
vortex, deslocamento positivo, ultra-
sônico). Possibilidade de saída analógica
para uso em outro equipamento.
Comunicações definir a metodologia de
contatos de entrada/saída, sinais
analógicos, sinais de pulso, portas de
comunicação, por exemplo serial RS 232
C, RS 422 .
Interfaces de comunicação definir os
tipos de interfaces para Controlador Lógico
Programável, para Sistemas Digitais de
Controle Distribuído, para impressoras .
Aplicações definir as equações
matemáticas a serem executadas como da
AGA-3, AGA-5, AGA-7, ANSI/API 2530,
ANSI/API 2540, NX-19, ISO 5167, NIST
1045 e equações de vapor ASME 9.2.
Software entrada da configuração
simples de somente alguns parâmetros. As
modificações podem ser feitas pelo usuário
ou apenas pelo fabricante.
Serviço no campo partida do sistema,
reparo no campo e disponibilidade de
peças de reposição.
6. Planímetro
Muitas indústrias armazenam os
gráficos com os registros permanentes dos
valores instantâneos da vazão para a
observação visual das vazões instantâneas
e das suas tendências, para fins de
cobrança e para levantamento de
balanços. A totalização da vazão pode ser
obtida ou por cálculos manuais ou através
do planímetro.
6.1. Histórico
O planímetro é um instrumento de
precisão usado para a avaliação rápida e
exata de áreas planas de qualquer formato
ou contorno. Na medição de vazão, o
planímetro é usado especialmente para
totalizar a vazão, a partir de registros da
vazão instantânea, da pressão estática e
da temperatura em gráficos circulares ou
de tira. A integração pode ser feita por um
planímetro de mesa operado
manualmente,automaticamente ou por um
sistema incluindo um computador pessoal.
O primeiro planímetro foi desenvolvido
pelo matemático suíço James Laffon, em
1854. Ele chamou-o de "Integrador
Scheiben". Trabalhando de modo
independente, o professor austríaco A.
Miller Hauenfels inventou o planímetro
polar, em 1855.
Os fabricantes mais conhecidos são:
LASICO (Los Angeles Scientific Instrument
Co.), Flow Measurement (Tulsa, OK), UGC
Industries e Ott.
Computador de Vazão
 129
Há três métodos básicos para medir as
áreas planas de registros de vazões
instantâneas:
1. cálculo matemático,
2. método do corte e peso e
3. método do planímetro.



Fig. 6.5. Planímetro para gráfico circular (Lasico)

6.2. Cálculo matemático ou
aritmético
Embora lento, o cálculo aritmético
funciona bem, quando são envolvidas
áreas de formato regular, como o
quadrado, retângulo, triângulo e círculo.
Quando a figura é mais complicada,
como o trapézio, ou composta de várias
outras regulares, como o retângulo com
extremidades circulares, demora-se mais,
pois ela deve ser subdividida em figuras
regulares e suas seções são avaliadas
separadamente e somadas ao final.
Quando a figura é completamente
irregular, é necessário subdividir a área em
quadrados de tamanho conhecido. Os
quadrados devem ser contados e as
seções dos quadrados estimados em
tamanho e somadas. Neste caso, não é
mais eficiente usar o método do cálculo
matemático, pois o método seria muito
lento e impreciso.
6.3. Método do corte e peso
As áreas a serem calculadas devem
ser cortadas com uma tesoura, colocadas
em uma balança de precisão e pesadas. O
peso total é dividido pelo peso de um
pedaço do mesmo material de tamanho
conhecido.
Este método é lento, destrutivo e
impreciso. Pequenas variações na
umidade do ar ambiente pode alterar
significativamente o peso do material,
provocando grandes erros. Uma balança
de precisão é tão cara e difícil de ser
obtida quanto um planímetro.
6.4. Método do planímetro
O método do planímetro é o mais
profissional, rápido, preciso, eficiente e
consistente método para medir áreas
planas. Não se requer nenhuma habilidade
matemática para operar um planímetro,
simplesmente deve-se seguir o contorno
da área com um traçador e o resultado é
diretamente indicado, por contadores
digitais, mecânicos ou eletrônicos.
Atualmente, os planímetros possuem
várias funções, como as de:
1. computação automática da área na
escala e unidade corretas,
2. processamento dos resultados
através de calculadoras embutidas,
3. programação para qualquer relação
de escala plausível,
4. acumulação de resultados na
memória, para processamento
posterior,
5. conversão rápida entre unidades de
vários sistemas,
6. programação para medições em
volume (m3, ft3) ou $/volume.
A precisão típica do planímetro é de ±
0,1 a ±0,5% do fundo de escala.
Computador de Vazão
 130
6.5. Gráficos Circulares Uniformes
Os gráficos uniformes são divididos em
segmentos iguais, entre o raio interno e o
externo. Ao longo de um arco sobre o qual
a pena registrou, os gráficos podem ser
marcados em percentagem do fundo de
escala ou em unidades das variáveis
medidas, como oC, psia, m3/h.)



Fig. 6.6. Planímetro para gráfico de tira


Para um planímetro que integra
radialmente, deve-se usar um fator de
correção, porque o planímetro radial
considera as distancias radiais médias e os
gráficos uniformes empregam incrementos
iguais ao longo do arco. Este fator pode
ser obtido de curvas disponíveis na
literatura técnica.
A não ser que as pressões diferencial
e estática permaneçam constantes ou seja
usado um extrator de raiz quadrada, os
planímetros radiais não devem ser usados
para achar a média dos registros das
pressões diferencial e estática. Nos
cálculos deve-se achar a média da raiz
quadrada e não a raiz quadrada da média.
6.6. Seleção e Especificação do
Planímetro
A seleção e especificação do
planímetro incluem:
1. formato e tamanho do gráfico,
circular de 10", circular de 12", tira de
4" tipo rolo, tira de 4" tipo sanfona.
2. relação matemática da saída com
relação a vazão: linear, quadrática.
3. tipo do totalizador/contador,
mecânico ou eletrônico, com ou sem
escalonador.





Apostilas\Instrumetnacao Display.doc 11 DEZ 98 (Substitui 27 ABR 97)

 131
2.7
Controlador


1. Conceito
O principal componente da malha de
controle é o controlador, que pode ser
considerado um amplificador ou um
computador.
O controlador automático é o
instrumento que recebe dois sinais a
medição da variável e o ponto de ajuste,
compara-os e gera automaticamente um
sinal de saída para atuar a válvula, de
modo a diminuir ou eliminar a diferença
entre a medição e o ponto de ajuste. O
controlador detecta os erros infinitésimas
entre o valor da variável de processo e o
ponto de ajuste e responde,
instantaneamente, de acordo com os
modos de controle e seus ajustes. O sinal
de saída é a função matemática canônica
do erro entre a medição e o valor ajustado,
que inclui as três ações de controle
proporcional, integral e derivativa. A
combinação dessas três ações e os seus
ajuste adequados são suficientes para o
controle satisfatório e aceitável da maioria
absoluta das aplicações práticas.
2. Componentes Básicos
Para executar estas tarefas, o
controlador deve possuir os seguintes
blocos funcionais
1. a medição,
2. o ponto de ajuste
2. a comparação
3. a geração do sinal de saída
4. a atuação manual opcional
5. a fonte de alimentação
6. as escalas de indicação
2.1. Medição
No controlador a realimentação
negativa, a variável controlada sempre
deve ser medida. O controlador pode estar
ligado diretamente ao processo, quando
possui um elemento sensor determinado
pela variável medida. O controlador de
painel recebe o sinal padrão proporcional a
medição do transmissor e deve possuir
circuitos de entrada que condicionam o
sinal de medição. O controlador
pneumático possui o fole receptor de 3 a
15 psig e o controlador eletrônico possui o
circuito receptor, que pode ser a ponte de
Wheatstone, o galvanômetro, o circuito
potenciométrico. A medição é indicada na
escala principal do controlador.
2.2. Ponto de Ajuste
Quanto ao ponto de ajuste, há três
modelos de controladores
1. com o ponto de ajuste manual,
2. com o ponto de ajuste remoto,
3. com o ponto de ajuste manual ou
remoto.
O controlador com o ponto de ajuste
manual possui um botão na parte frontal,
facilmente acessível ao operador de
processo, para que ele possa estabelecer
manualmente o valor do ponto de
referência. Quando o operador aciona o
botão, ele posiciona o ponteiro do ponto de
ajuste na escala e gera um sinal de mesma
natureza que o sinal da medição.


Controlador
 132

Fig. 7. 1. Controlador analógico de painel (Foxboro)


O controlador com o ponto de ajuste
remoto não possui nenhum botão na parte
frontal. O sinal correspondente ao ponto de
ajuste entra na parte traseira do
controlador e é indicado na escala
principal. O sinal pode ser proveniente da
saída de outro controlador ou de uma
estação manual.
O controlador com os pontos de ajuste
remoto e local possui um botão para o
operador estabelecer manualmente o
ponto de ajuste e recebe o ponto de ajuste
remoto. Ambos os sinais são indicados na
escala principal. O controlador possui
também a chave seletora R/L (remoto-
local) do ponto de ajuste.
É fundamental que a medição e o ponto
de ajuste sejam de mesma natureza,
ambos pneumáticos, mecânicos, de
corrente ou de tensão elétrica, para que
seja possível a comparação entre eles. O
ponto de ajuste e a medição são indicados
na mesma escala principal do controlador
e a posição relativa dos ponteiros fornece
o valor do erro entre os dois sinais.




Fig. 7. 2. Controladores e registrador (Foxboro)

2.3. Estação ManualIntegral
A maioria absoluta dos controladores
possui a estação manual de controle
integralizada ao seu circuito. Sob o ponto
de vista do controle, as situações mais
comuns que requerem a intervenção
manual do operador de processo são
1. na partida do processo, quando a
banda proporcional é menor que
100%. Neste caso, quando a
medição está em 0% e o ponto de
ajuste está acima de 50%, a
variável controlada está fora da
banda proporcional.
2. quando o processo entra em
oscilação, ou seja, quando o ganho
da malha fechada de controle fica
igual a 1. Quando se coloca o
controlador em manual, abre se a
malha de controle e se pode
estabilizar o processo.
Assim, para as partidas e emergências,
o controlador deve incluir um gerador de
manual do sinal de saída acionado
diretamente pelo operador do processo.
Quando a saída vem do circuito PID, diz-se
que o controlador está em automático;
quando vem do gerador manual, o
controlador está em manual.
2.4. Unidade de Balanço Automático
A maioria dos controladores com a
estação manual possui a estação de
balanço automático que permite a
passagem de automático para manual e
vice versa, de modo contínuo, sem
provocar distúrbio no processo e sem a
necessidade de se fazer o balanço manual
da saída do controlador. Erradamente se
pensa que esta transferência requer a
igualdade entre a medição e o ponto de
ajuste (?!). Quando o controlador não
possui a estação de transferência
automática, o operador deve garantir que o
sinal inicial da saída manual seja igual ao
sinal final da saída automática de modo
que o processo não perceba esta mudança
de automático para manual. No mínimo, o
controlador possui um dispositivo de
comparação que possibilita o balanço
prévio entre os sinais de saída automático
e manual. O fundamental é não provocar
uma descontinuidade no sinal de saída
Controlador
 133
quando da transferência de automático
para manual ou manual para automático.
2.5. Malha Aberta ou Fechada
Assim que o controlador é instalado em
um processo e colocado em automático,
cria-se uma malha fechada. A saída do
controlador afeta a medição e vice-versa.
Quando este efeito é quebrado em
qualquer uma das direções, a malha é
chamada de aberta e não mais existe o
controle a realimentação negativa. Vários
eventos podem abrir a malha fechada a
realimentação negativa
1. a colocação do controlador em
manual. Isto causa a saída se
manter constante, mesmo que haja
variação da medição, a não ser que
o operador a modifique.
2. a falha do sensor ou do
transmissor. Isto elimina a
habilidade do controlador observar
a variável controlada.
3. a saturação da saída do controlador
em 0 ou 100% da escala. Isto
elimina a habilidade do controlador
atuar no processo.
4. a falha do atuador da válvula, por
causa de atrito ou falha na válvula.
Quando uma malha de controle não
está operando corretamente, a primeira
coisa a verificar é se a malha continua
fechada. Muitas vezes, se perde muito
tempo tentando sintonizar um controlador
quando o problema está em outro local da
malha de controle.
2.6. Ação Direta ou Inversa
O controlador possui a chave seletora
para ação direta e ação inversa. A ação
direta significa que o aumento da medição
implica no aumento da saída do
controlador. A ação inversa significa que o
aumento da medição provoca a diminuição
da saída do controlador.
A escolha da ação do controlador
depende da ação da válvula de controle e
da lógica do processo. A atuação da
válvula de controle pode ser ar-para-abrir
ou ar-para-fechar deve ser escolhida em
função da segurança do processo.



Fig. 7. 3. Controlador pneumático de campo
(Foxboro)


A regra básica para a seleção das
ações do controlador e da válvula é a
seguinte:
1. a partir da segurança do processo,
determina-se a ação da válvula de
controle.
2. depois de definida a ação da
válvula e partir da lógica do
processo, determina-se a ação do
controlador.
Por, exemplo, seja o controle do nível de
um tanque. As alternativas são a
segurança do tanque cheio ou vazio, a
ação do controlador direta ou inversa, a
atuação da válvula ar-para-abrir ou ar-
para-fechar e a válvula de controle esta na
entrada ou na saída do tanque.
Combinando-se estas situações, chega-se
a quatro configurações possíveis
Tanque vazio seguro e válvula na saída.
A partir da segurança, obtida com o
tanque vazio, a válvula deve ser ar-para-
fechar na falta de ar, a válvula abre e o
tanque se esvazia, levando o sistema para
a segurança. A válvula está a 100% com 3
psig e a 0% com 15 psig. A ação do
controlador, como conseqüência, deve ser
inversa quando o nível aumenta, a válvula
deve abrir mais para faze-lo diminuir e a
saída do controlador deve diminuir, abrindo
mais a válvula.
Controlador
 134
Tanque vazio seguro e válvula na
entrada.
A partir da segurança, obtida com o
tanque vazio, a válvula deve ser ar-para-
abrir na falta de ar, a válvula fecha e o
tanque se esvazia, levando o sistema para
a segurança. A válvula está a 0% com 3
psig e a 100% com 15 psig. A ação do
controlador, como conseqüência, deve ser
inversa quando o nível aumenta, a válvula
deve fechar mais para faze-lo diminuir e a
saída do controlador deve diminuir,
fechando mais a válvula.
Tanque cheio seguro e válvula na saída.
A partir da segurança, obtida com o
tanque cheio, a válvula deve ser ar-para-
abrir na falta de ar, a válvula fecha e o
tanque se enche, levando o sistema para a
segurança. A válvula está a 0% com 3 psig
e a 100% com 15 psig. A ação do
controlador, como conseqüência, deve ser
direta quando o nível aumenta, a válvula
deve abrir mais para faze-lo diminuir e a
saída do controlador deve aumentar,
abrindo mais a válvula.
Tanque cheio seguro e válvula na
entrada.
A partir da segurança, obtida com o
tanque cheio, a válvula deve ser ar-para-
fechar na falta de ar, a válvula abre e o
tanque se enche, levando o sistema para a
segurança. A válvula está a 100% com 3
psig e a 0% com 15 psig. A ação do
controlador, como conseqüência, deve ser
direta quando o nível aumenta, a válvula
deve fechar mais para faze-lo diminuir e a
saída do controlador deve aumentar,
fechando mais a válvula.
Um controlador que é retirado da malha
para a manutenção e é reinstalado pode
ter sua ação de controle invertida. Muitas
vezes, o posicionador da válvula pode
reverter a resposta da válvula. Enfim, a
ação do controlador, a ação da válvula, a
posição do atuador, a ação do
posicionador, tudo deve ser considerado e
coerente para se obter o controle
desejado.



Fig. 7.4. Ação inversa do controlador

Tanque
Tanque vazio é seguro. Falta de ar,
válvula abre, tanque fica vazio, que é a
condição segura.
Atuador da válvula (Falha Aberta)
Ação do atuador: ar para fechar.
Com 20 kPa (3 psi) válvula aberta; com
100 psi (15 psi), válvula fechada. Em caso
de falha, válvula fica aberta.
Controlador
Ação inversa (inc/dec)
Quando nível aumenta, controlador
atua na válvula para abrir mais, fazendo
nível diminuir
Quando válvula abre mais, saída
diminui.
Ação inversa porque aumento do nível
produz diminuição da saída do controlador.
Esta configuração apresenta o
inconveniente de demorar a esvaziar o
tanque, quando ele estiver cheio e
necessitar ir para a posição segura de
vazio. Por isso, a configuração mais
conveniente é:
1. Tanque vazio seguro
2. Ação do atuador: ar para abrir
3. Controlador atuando na válvula
de entrada do tanque
4. Ação do controlador: direta.





LC
saída
15 psi
ã100%
0
3
Controlador
 135

Fig. 7. 5. Ação direta do controlador

Tanque
Tanque cheio é seguro. Falta de ar,
válvula fecha, tanque fica cheio, que é a
condição segura.
Atuador da válvula (Falha Fechada)
Ação do atuador: ar para abrir.
Com 20 kPa (3 psi) válvula fechada;
com 100 psi (15 psi), válvula aberta. Em
caso de falha, válvula fica fechada.Controlador
Ação direta (inc/inc)
Quando nível aumenta, controlador
atua na válvula para abrir mais, fazendo
nível diminuir
Quando válvula abre mais, saída
aumenta.
Ação direta porque aumento do nível
produz aumento da saída do controlador.
Esta é a configuração preferida para a
condição de tanque cheio seguro. Outra
configuração possível, mas que apresenta
o inconveniente de demorar a encher o
tanque, quando ele estiver vazio e
necessitar ir para a posição segura de
cheio, é:
1. Tanque cheio seguro
2. Ação do atuador: ar para fechar
3. Controlador atuando na válvula
de entrada do tanque
4. Ação do controlador: inversa.




3. Especificação do
Controlador
As dificuldades de controle do processo
variam muito e por isso são disponíveis
controladores comerciais de vários tipos e
modos de controle.
Existem características padronizadas e
existem aquelas especiais, fornecidas
somente quando explicitamente solicitado.
Não especificar todas as necessidades
requeridas implica em se ter um controle
de processo insatisfatório e até impossível.
Especificar o equipamento com
características extras que não terão
utilidade é, no mínimo, um desperdício de
dinheiro.
Constitui também uma inutilidade a
especificação do instrumento com
características especiais, sem entende-las
e sem ajusta-lo de modo apropriado.
3.1. Controlador Liga-Desliga
O controlador liga-desliga é instável,
por construção, pois não possui o circuito
de realimentação negativa para diminuir
seu ganho, que é, infinito. A sua
construção é a mais simples e o
controlador pneumático consiste de
1. fole de medição
2. fole de ponto de ajuste
3. conjunto bico-palheta
Como não se precisa estabilizar o
sistema, não se usa o fole de
realimentação negativa. O controlador liga-
desliga pode ser obtido a partir do
controlador proporcional, retirando-se o
conjunto fole de realimentação
proporcional e a mola.
A saída do controlador pneumático liga-
desliga é igual a 0 psig ou 20 psig, que é o
valor da alimentação.
O controlador liga-desliga pode sofrer
pequenas modificações que melhoram o
desempenho do circuito convencional.
3.2. Controlador de Intervalo
Diferencial
O controlador de intervalo diferencial é
análogo ao liga-desliga, porém, em vez de
ter um único ponto de referência, possui
dois pontos de atuação um para ligar o
LC
saída
15 psi
ã100%
0
3
Controlador
 136
elemento e outro para desligar. Entre os
dois pontos há um intervalo.
O principal objetivo do controle de
intervalo diferencial é evitar as operações
freqüentes de partida e parada do
operador final. A amplitude de oscilação é
aumentada, porém, a freqüência de
oscilação é melhorada e o elemento final
de controle é acionado um menor número
de vezes.
A principal aplicação do controle de
intervalo diferencial é em sistema de
medição de nível, quando não se quer o
controle exato do nível, mas se deseja
apenas evitar que o tanque vaze ou fique
vazio. O motor da bomba de enchimento é
ligado no nível mínimo e desligado no nível
máximo. Entre os dois níveis o motor
permanece numa situação estável ligado
quando estiver subindo e desligado
quando estiver descendo. Deste modo, o
motor da bomba de enchimento é ligado
poucas vezes.



Fig. 7. 6. Banda proporcional


3.3. Controlador Proporcional
A relação matemática da saída do
controlador proporcional puro é a seguinte:

s s
BP
e= +0
100%


Pelo enfoque do presente trabalho, não
serão vistos os circuitos interiores dos
instrumentos. Esse assunto será tratado
com maior rigor e cuidado nos trabalhos
sobre a Instrumentação Pneumática e
sobre a Instrumentação Eletrônica. Porém,
para fixar idéia e para se entender os
princípios básicos, será visto aqui o circuito
básico do controlador proporcional. Por
simplicidade e por exigir menos pré-
requisítos, será mostrado o esquema
simplificado do controlador pneumático.
Será admitido que seja sabido o
funcionamento do conjunto bico-palheta-
relé pneumático. O conjunto bico-palheta
gera um sinal pneumático padrão de 3 a 15
psig, proporcional a distância relativa entre
o bico que sopra e a palheta que obstruí. O
bico é alimentado pela alimentação
pneumática de 20 psig. O relé serve para
amplificar pneumaticamente a pressão e o
volume de ar comprimido. Os foles
pneumáticos exercem forças que são
proporcionais aos sinais de pressão
recebidos. Assim, quando se falar do fole
de medição, pode se estar referindo
indistintamente ao valor da medição, a
pressão exercida no fole, ou na força
exercida pelo fole. Foi considerado o
sistema a balanço de forças, quando
poderia ter sido escolhido o de balanço de
movimentos.
O circuito básico do controlador
pneumático com ação proporcional é
constituído dos seguintes elementos
1. fole de medição, que recebe o sinal
da medição da variável do processo
2. fole de ponto de ajuste,
estabelecido manualmente ou de
modo remoto. Esse fole sempre
está em oposição ao fole de
medição, a fim de que seja
detectado o erro ou o desvio entre
ambos os valores.
3. conjunto bico-palheta-relé, para
gerar o sinal de saída do
controlador.
4. A alimentação pneumática de 20
psig é aplicada ao bico, através do
relé pneumático.
5. fole proporcional ou fole de
realimentação negativa, que recebe
o sinal de saída do relé, que é a
própria saída do controlador. A
finalidade do fole proporcional é a
de estabilizar o sistema em uma
posição intermediária. A
realimentação negativa é a
0%
20%
40%
60%
80%
100%
0% 100% Temperatura
saída
Banda larga
Banda estreita
Controlador
 137
responsável pela estabilidade do
sistema.
6. mola, usada para contrabalançar a
força do fole proporcional.
Normalmente a mola é ajustada
para prover a polarização do
controlador. Ela é ajustada para o
controlador produzir uma saída de 9
psig, quando o erro for igual a zero.
7. o fulcro ou ponto em torno do qual
as forças se equilibram. O
deslocamento desse ponto em
torno da barra de forças é que
estabelece o valor da banda
proporcional do controlador. Quanto
mais próximo o ponto estiver dos
foles medição-ponto de ajuste, mais
larga é a banda proporcional, menor
é o ganho e menos sensível é o
controlador. Quanto mais próximo
estiver o ponto de apoio do conjunto
fole proporcional-mola, mais estreita
é a banda proporcional, maior é o
ganho e mais sensível é o
controlador.
No caso extremo do fulcro estar no
ponto de contato dos foles de medição e
de ponto de ajuste, o controlador não
responde a nenhuma variação; não há
controle. Quando o fulcro coincidir com o
fole proporcional e a mola, não há
realimentação negativa, o sistema é
instável e o controlador é liga-desliga, a ser
visto depois.



Fig. 7. 7. Circuito pneumático com as ações de
controle (Foxboro)


O fole proporcional é um dispositivo
que fornece a realimentação negativa ao
controlador antes que a medição o faça
através do processo. A realimentação
interna do controlador é mais rápida que a
realimentação externa do processo. O fole
proporcional dosa a correção do
controlador, evitando uma correção
exagerada para uma determinada variação
do processo. Se houvesse apenas a
realimentação externa, provida pela
medição do processo, a correção seria
muito demorada e sempre haveria
sobrepico (overshoot) de correção.
Enquanto houver erro entre a medição
e o ponto de ajuste, os seus foles tem
pressões diferentes e o fole de
realimentação atua. Quando a medição
fica igual ao ponto de ajuste, a saída do
controlador se estabiliza. Quando aparece
algum erro, a saída do controlador irá
também variar, para corrigir o erro. Desse
modo, como a saída do controlador está
realimentada ao fole proporcional, o fole irá
atuar até conseguir uma nova estabilização
entre a medição o ponto de ajuste. Porém,
desde que a medição se afastou do ponto
de ajuste, ele volta a ficar igual a ele,
porém, diferentedo valor anterior ajustado.
O controlador pneumático proporcional
possui os três foles de medição, de ponto
de ajuste e de realimentação negativa.
Para completar o balanço das forças
exercidas por estes foles é introduzida uma
quarta força fixa, exercida por uma mola,
geralmente ajustada para fornecer uma
força equivalente a pressão de 9 psi (50%
de 3 a 15 psi). Como a força da mola é
fixa, só existe um ponto para a medição
ser igual ao ponto de ajuste, que é
exatamente o ponto correspondente a 9
psi. Em todos os outros pontos, o
controlador consegue estabilizar o
processo, porém com a medição diferente
do ponto de ajuste. Este é o modo físico de
mostrar porque o controlador proporcional
não consegue eliminar o desvio
permanente entre medição e ponto de
ajuste, exceto quando ambos são iguais a
9 psi.
3.4. Controlador Proporcional mais
Integral
A relação matemática da saída do
controlador proporcional mais integral é a
seguinte:

∫++= edt
T
1
e
BP
%100
ss
i
0
Controlador
 138

Raramente se utiliza a ação integral
isolada. Em compensação, o controlador
com as duas ações, proporcional e
integral, é utilizado em cerca de 70% das
malhas de controle de processo.
O controlador proporcional mais
integral possui as duas ações
independentes e com objetivos diferentes e
complementares
1. a ação proporcional é estática e
serve para estabilizar o processo.
Porém, a ação isolada é insuficiente
para manter a medição igual ao
ponto de ajuste e deixa um desvio
permanente.
2. ação integral é dinâmica e serve
para eliminar o desvio permanente
deixado pela ação proporcional. A
ação integral é uma correção
adicional e atua depois da ação
proporcional.
No controlador pneumático
proporcional e integral, acrescenta-se um
fole junto à mola. Em vez de se ter uma
força fixa, tem se uma força variável, que
pode equilibrar as forças proporcionais às
pressões da a medição, do ponto de ajuste
e da realimentação negativa.
O controlador pneumático P + I possui
os seguintes componentes circuito
1. fole de medição,
2. fole de ponto de ajuste, em
oposição ao fole de medição,
3. fole de realimentação negativa ou
fole proporcional,
4. fole integral, que se superpõe à
mola e em oposição ao fole de
realimentação. Ele também recebe
a realimentação da saída do
controlador, atrasada e em
oposição ao fole proporcional. A
realimentação positiva da saída do
controlador ao fole integral é feita
através de uma restrição
pneumática. O objetivo desta
restrição ajustável é o de atrasar o
sinal realimentada determinando a
ação integral. Ela pode ficar
totalmente fechada, de modo que
ela corta a realimentação e elimina
a ação integral ou totalmente
aberta, quando não produz
nenhuma restrição, nenhum atraso
e a ação integral é a máxima
possível.
Na prática, o circuito pneumático
completo da unidade integral possui o fole,
o tanque integral e a restrição. Aqui, por
simplicidade, supõe-se que o próprio fole
integral possui uma capacidade suficiente.
O controlador proporcional mais
integral possui duas realimentações da sua
saída
1. a realimentação negativa, aplicada
diretamente ao fole proporcional,
2. a realimentação positiva, aplicada
ao fole integral através de uma
restrição pneumática ajustável.
Com a restrição numa posição
intermediária, as pressões do fole
proporcional e do fole integral não podem
ser simultâneas. A ação proporcional é
imediata e a ação integral é atrasada;
imediatamente após o aparecimento do
erro há a realimentação negativa e depois
de um intervalo ajustável, atrasada, há a
realimentação positiva.
Quando o processo se estabiliza, tem-
se o circuito do controlador equilibrado a
força da medição é igual a do ponto de
ajuste e a força do fole proporcional é igual
a do integral. Quando aparece um distúrbio
no processo e a medição se afasta do
ponto de ajuste, o controlador
P + I faz uma correção proporcional ao
erro, imediatamente. Esta atuação deixa
um desvio entre a medição e o ponto de
ajuste. Logo depois da ação proporcional e
enquanto persistir alguma diferença entre a
medição e o ponto de ajuste, a ação
integral irá atuar, até que a medição fique
novamente igual ao ponto de ajuste. A
ação integral irá atuar no processo até que
se tenha novamente outro equilíbrio entre
a medição e o ponto de ajuste.
3.5. Controlador Proporcional mais
Derivativo
A relação matemática da saída do
controlador proporcional mais derivativa é
a seguinte:

s s
BP
e T
de
dto d= + +100%


No controlador pneumático
proporcional e derivativo, acrescenta se
Controlador
 139
uma restrição no circuito de realimentação
negativa. Em vez de se ter uma
realimentação instantânea, tem-se uma
realimentação com um atraso ajustável.
O controlador proporcional mais
derivativo possui o seguinte desempenho
a ação proporcional estabiliza
estaticamente o processo corrigindo os
erros proporcionalmente as suas
amplitudes,
a ação derivativa adiciona uma
componente corretiva para cuidar
principalmente dos erros com variação
rápida.



Fig. 7. 8. Circuito eletrônico esquemático do
controlador PID


Note se que o controlador P + D deixa
o desvio permanente entre a medição e o
ponto de ajuste. A ação derivativa é
incapaz de corrigir o desvio permanente,
pois ele é constante com o tempo.
O circuito do controlador proporcional
mais derivativo é constituído de
1. o fole de medição,
2. o fole de ponto de ajuste, em
oposição ao fole de medição,
3. o fole proporcional, sendo
realimentada negativamente da
saída e através da
4. restrição derivativa.
Na prática, o circuito pneumático
completo da unidade derivativa possui o
fole, o tanque derivativo e a restrição. Aqui,
por simplicidade, supõe-se que o próprio
fole integral possui uma capacidade
suficiente.
O objetivo da restrição é o de atrasar a
realimentação negativa. Como a
realimentação negativa atrasa a resposta
do controlador, atrasar o atraso equivale a
adiantar a resposta, para os desvios
rápidos do processo lento. Por esse
motivo, a ação derivativa é também
chamada de ação antecipatória
O controlador proporcional mais
derivativo possui o seguinte
funcionamento:
1. imediatamente após a variação
rápida do processo não há
realimentação negativa, pois há
uma restrição pneumática. O
controlador se comporta como um
controlador liga-desliga ou com uma
banda proporcional muito estreita,
2. com o passar do tempo, a
realimentação negativa vai se
processando e pressurizando o fole
proporcional e tornando o
controlador estável.
3. quando a variação do processo é
muito lenta, praticamente a ação
derivativa não atua, pois lentamente
também está havendo a
realimentação negativa.
4. Desse modo, quanto mais brusca
for a variação na medição, menor
será a ação imediata da
realimentação negativa e mais ação
corretiva será transmitida a válvula,
pela ação derivativa.
5. Quando se coloca o circuito
derivativo no elo da realimentação
negativa do fole proporcional há
alguns inconvenientes
6. há a interação entre os modos
proporcional e derivativo. Quando o
controlador possui o modo integral,
a ação derivativa interfere também
no modo integral.
7. a ação derivativa segue a ação
proporcional
8. a ação derivativa modifica a saída
do controlador quando há variação
do ponto de ajuste, provocado pelo
operador. Se esta variação for
muito rápida, e geralmente o é, a
saída do controlador produz um
pico, podendo fazer o processo
oscilar.
R
-
+
R
RD
-
+
R
R
RI
-
+
R
R
R
-
+
R
-
+
R
Ve
CI
CD Vo
Controlador
 140
A solução prática para eliminar esses
problemas é colocar o circuito derivativo
antes das ações proporcional e integral e
atuando apenas na medição.


Fig. 7. 9. Circuito pneumático do controlador PI
3.6. Proporcional + Integral +
Derivativo
A relação matemática da saída do
controlador proporcionalmais integral mais
derivativa ou do controlador PID é a
seguinte:

∫ +++=
dt
de
Tedt
T
1
e
BP
%100
ss d
i
0

ou, no caso pratico onde a ação
derivativa só atua na medição m da
variável,

∫ +++=
dt
dm
Tedt
T
1
e
BP
%100
ss d
i
0

O controlador proporcional mais
integral mais derivativo possui as três
ações de controle e é o mais completo
possível.
Repetindo os objetivos das ações
1. a ação proporcional estabiliza o
processo, provocando uma
correção proporcional ao valor do
erro, instantaneamente,
2. a integral é uma ação auxiliar que
elimina o desvio permanente,
produzindo uma correção
proporcional à duração do erro,
depois da ação proporcional,
3. a derivativa é uma ação adicional
que apressa a correção, gerando
uma ação proporcional à velocidade
da variação do erro, antes da ação
proporcional.
O modo proporcional é o modo básico
e é sempre utilizado nos controladores
analógicos. Ele é o principal responsável
pela estabilidade do processo.
O modo integral deve ser usado para
eliminar o desvio permanente entre a
medição e o ponto de ajuste. Ele deve ser
evitado quando há possibilidade de
saturação. Ou, o que é mais inteligente,
devem ser tomados cuidados especiais
para se evitar que a ação integral leve o
controlador para a saturação.
O modo derivativo de ser usado em
processos com grande inércia e que
sofrem variações bruscas, que seriam
vagarosamente corrigidas, em o modo
derivativo. Porém, a ação derivativa deve
ser em processos com muito ruído, que
são pequenas e numerosas variações
bruscas. A ação derivativa iria amplificar
esses ruídos, tornando o desempenho do
controle do processo prejudicado.
O modo proporcional desempenha uma
realimentação negativa no interior do
controlador, tornando-o mais estável. A
ação integral executa uma realimentação
positiva, se opondo à ação proporcional. A
ação derivativa, geralmente separada e
anterior às outras duas ações, retarda a
realimentação negativa, apressando a
correção.
3.7. Controlador Tipo Batelada
O processo batelada ou descontinuo é
ciclicamente ligado, controlado e
desligado. É sempre desejável que todo o
controle seja feito em automático, sem o
envolvimento direto e manual do operador.
Quando se utiliza um controlador
convencional, contendo modos
proporcional e integral, para o controle de
processo batelada, os períodos de tempo
em que o processo fica desligado e o
controlador continua ligado podem causar
a saturação do modo integral e, portanto,
do controlador. Quando o processo está
desligado, o controlador continua
integrando o desvio entre a medição e o
ponto de ajuste e certamente fica saturado.
Controlador
 141
Também, a banda proporcional do
controlador se desloca para o fim de
escala superior.
Quando o processo é restabelecido, a
medição irá subir e o controlador ainda
continua inoperante, pois a medição está
totalmente fora da banda proporcional. O
controlador só irá começar a atuar quando
o desvio mudar de sentido. A medição
precisará ultrapassar o ponto de ajuste
para se começar o controle do processo.
Basta haver uma pequena capacidade no
processo, a maioria dos processos a tem,
para haver uma ultrapassagem grande da
medição em relação ao ponto de ajuste.
Há um grande overshoot (é inevitável,
outra vez, o uso da palavra em inglês).
Para eliminar a saturação e a
conseqüente ultrapassagem da medição
usa-se a chave batelada, desenvolvida
especificamente para essa aplicação. Na
prática, usa-se controlador batelada, que é
um controlador convencional com uma
chave batelada incorporada a seu circuito.
O controlador batelada, disponível com
dois modos proporcional e integral e com
três modos, proporcional, integral e
derivativo, é linear, contínuo, com ajustes
adicionais de batelada e de precária, feitos
na chave batelada.
A função exercida pela chave é a de
pressurizar o fole integral do controlador
pneumático. No controlador eletrônico, é a
de carregar artificialmente a uma
determinada tensão, o capacitor integral do
circuito.
Nessa nova condição, o controlador
não satura em valor elevado e a banda
proporcional não é deslocada para o limite
superior da faixa de medição. Quando a
saída do controlador alcançar um valor
pré-determinado, ajustado na chave de
batelada, o circuito integral fica grampeado
em um valor artificial. Isso força a banda
proporcional a mudar de sentido. Como
resultado desse deslocamento, a medição
entra mais cedo dentro da banda
proporcional. Na partida automática do
processo de batelada, a medição começa
a subir e logo entra na banda proporcional,
fazendo a saída do controlador atuar cedo
no processo, bem antes da medição
alcançar o ponto de ajuste. Essa
aproximação suave da medição para o
ponto de ajuste evita a ultrapassagem,
melhorando a resposta do processo.
Embora sejam fenômenos interligados
e dependentes, há basicamente dois
ajustes na chave batelada
ajuste de batelada, que determina o
valor da saída onde a chave atua,
grampeando a saída. Esse é o ponto de
atuação (trip).
ajuste de precarga, que regula o valor
da ação batelada, que é o valor do
deslocamento da banda proporcional para
baixo, após a atuação da chave. Esse é o
valor de precarga (preload)
Existem chaves bateladas para valor
máximo e para valor mínimo.
Tipicamente, para batelada de máximo,
o ponto ajustado é 15,2 psig e o valor de
precarga é ajustado em 3,0 psig. Mutatis
mutandi, para batelada de mínimo,
normalmente se ajusta o ponto de batelada
em 2,8 psig e o ponto de precarga em 15,0
psig. Obviamente, outros valores podem
ser reajustado e os fabricantes de
instrumentos fornecem a literatura técnica
explicativa para a adequada Calibração em
bancada. Mas, normalmente, ambos os
ajustes são feitos na fábrica e não se
requer verificação ou mudança posteriores.
A chave batelada atua na pressão de
saída do controlador, cuja faixa é de 3 a 15
psig. O ajuste batelada, que determina o
ponto de atuação, é estabelecido em, p.
ex., 15,2 psig. O ajuste pode ser feito por
uma mola ou pode ser o valor de um sinal
pneumático remoto. Quando a saída do
controlador está abaixo de 15 psig, a
pressão exercida do lado da mola é maior
e o sinal de saída do controlador passa
livremente pela chave e vai realimentar o
circuito integral do controlador. Isso
permite que, em operação normal, o
controlador atue sem interferência da
chave de batelada. Quando a saída atingir
o valor de batelada ajustado na chave,
assumido de 15,2 psig, a força do
diagrama da chave é menor no lado da
mola. A chave batelada atua, cortando o
sinal de saída que era realimentada ao
controlador. A pressão do circuito integral
do controlador é, então, aliviada para a
atmosfera (quando não há ajuste de
precarga) e cai, até atingir 0 psig. Quando
utilizado o conceito de precarga, a pressão
do circuito integral cai até esse valor,
Controlador
 142
previamente ajustado na chave batelada.
Essa situação permanece, enquanto o
sinal de saída do controlador continuar
maior que o valor batelada ajustado. Como
o sinal do modo integral diminui, a banda
proporcional é deslocada para baixo do
ponto de ajuste do controlador. O ajuste de
precarga evita que a banda proporcional
caia muito aquém do ponto de ajuste,
tornando muito longo o período que o
controlador permanece inativo na malha.
Com o ajuste de precarga, durante a
partida do processo, a medição entra logo
na banda proporcional e o controlador
começa a atuar mais cedo. Como
conseqüência, a medição não ultrapassa o
ponto de ajuste e a resposta dinâmica do
processo é ideal.
Na versão eletrônica, a filosofia de
operação é a mesma, porém os
equipamentos são diferentes. Não há
chave batelada eletrônica. O controlador
eletrônico batelada acrescenta à
configuração convencional um circuito de
realimentação contendo amplificadores
operacionais e o circuito de polarização.
Os ajustes de batelada ede precarga são
feitos em potenciômetros e o acesso se dá
pela parte frontal do controlador. Os limites
de batelada e de precarga são atuantes
mesmo em operação manual.
Referente a saturação do modo integral
do controlador devem ser tomadas as
seguintes precauções
1. controladores de processo,
especialmente os eletrônicos, que
possuem limitadores do sinal de
saída, podem ser usados sem
nenhum cuidado extra em controle
de malhas simples. Os limitadores
da saída certamente impedirão a
saturação do modo integral, que
poderia ser provocada pela
realimentação interna normal.
2. para os sistemas de controle que
exijam apenas a realimentação
externa, como no caso de controle
em cascata e auto-seletor,
especificam-se controladores
padrão com a opção extra de
realimentação externa.
Normalmente, essa opção de
realimentação externa do
controlador implica também em
pequenas modificações no
conector, na estante e nos módulos
de encaixe. Não é necessário
especificar um controlador batelada
que certamente custa mais caro e
fica superdimensionado.
3. para controle de processo tipo
batelada, deve-se especificar o
controlador especial, também tipo
batelada. Além de evitar a
saturação do modo integral, ele
torna possível a partida automática
do processo, sem ultrapassagem da
medição em relação ao ponto de
ajuste. Nessa especificação é
importante definir qual a lógica do
sistema, se batelada máxima ou
batelada mínima. E, também,
consultando a literatura dos
fabricantes disponível, determinar o
valor dos ajustes de batelada e de
precarga requeridos.
3.8. Controlador Analógico
Historicamente, até a década de 1970
foi usado principalmente o controlador
analógico pneumático, até a década de
1980, o controlador analógico eletrônico e
a partir da década de 1980, o controlador
digital eletrônico.
O controlador analógico usa sinais
contínuos para computar a saída do
controlador. Testes feitos em controlador
analógico industrial eletrônico revelaram os
seguintes resultados
1. a banda proporcional medida era de
0 a 25% maior que a marcação do
dial,
2. o tempo integral medido era cerca
de 100% maior que a marcação do
dial,
3. o tempo derivativo marcado era
cerca de 40% a 70% menor que a
marcação do dial,
4. o tempo integral medido não se
alterava com a variação do ajuste
do tempo derivativo. Teoricamente,
para o controlador série, o tempo
integral deveria aumentar com o
aumento do tempo derivativo.
5. o tempo derivativo e a banda
proporcional medidos obedeceram
aproximadamente as equações
teóricas, exceto que a variação
Controlador
 143
medida foi menor que a calculada
para os ajustes grandes do dial.
6. a saída do controlador medida
mostrou um pico sempre que um
ajuste derivativo de qualquer valor
era feito. O algoritmo teórico do
controlador série fornece somente
um pico se o tempo derivativo fosse
ajustado em valores maiores que
1/4 Ti.



Fig. 7. 10. Ajustes do controlador analógico
(Foxboro)

3.9. Controlador Digital
Hoje se vive em um mundo analógico
cercado por um universo de tecnologia
digital. O computador digital é usado de
modo intensivo e extensivo na
instrumentação, no controle digital
distribuído, no controle lógico programado
de processos repetitivos, no controle a
realimentação negativa de uma única
malha (single loop), em computação
analógica de medição de vazão, na
transmissão .
Embora o processo seja contínuo no
tempo, o controlador digital existe em um
mundo discreto porque ele tem
conhecimento das saídas do processo
somente em pontos discretos no tempo,
quando são obtidos os valores de
amostragem.
Em geral, o controlador digital:
1. obtém um valor amostrado da saída
do processo,
2. calcula o erro entre a medida e o
ponto de referência armazenado no
computador,
3. computa o valor apropriado para a
entrada manipulada do processo,
4. gera um sinal de saída para o
elemento final de controle,
5. continua a mesma operação com a
próxima variável controlada.
O tempo requerido para conseguir um
novo nível da variável manipulada é curto
comparado com o tempo entre as
amostragens. Pode-se assumir que a
entrada para o processo é uma seqüência
de valores constantes que variam
instantaneamente no inicio de cada
período de amostragem.


Fig. 7. 11. Painel de programação do single loop


Deve-se ter um algoritmo de controle
para o cálculo dos valores das variáveis
manipuladas. O prosaico algoritmo PID é
ainda utilizado.
Esta operação discreta é repetitiva e o
período é chamado de sample e hold.
A grande desvantagem do controlador
digital é a introdução de vários tipos de
tempo morto devido ao tempo de
amostragem, a computação matemática, a
filtragem analógica das harmônicas da
freqüência de amostragem e a
caracterização do modo derivativo. Por
causa deste tempo morto adicional, o
controlador digital não pode ser usado
indiscriminadamente em malha de controle
de processo critico e rápido, como para o
controle de surge de compressor ou
controle de pressão de forno em faixa
estreita.
O controlador digital aumentou a
capacidade de computação para o controle
e para a caracterização das ações de
controle, sendo adequado para estratégias
de controle avançadas, como o controle
preditivo antecipatório (feedforward).
Tipicamente, o controlador digital é
superior ao analógico na precisão e
resolução dos ajustes dos modos de
controle; na precisão da computação
adicional, linearização e caracterização de
sinal; na flexibilidade em função da
Controlador
 144
programação e da comunicação. Porém, o
aumento da flexibilidade resulta em um
aumento da responsabilidade do
instrumentista, desde que maior leque de
escolha implica em maior probabilidade de
cometer erros.
O controlador digital usa sinais
discretos para computar a saída do
controlador. Geralmente, o controlador
digital é baseado em microprocessador. O
controlador digital emula o algoritmo
analógico PID.
4. Controlador
Microprocessado
4.1. Conceito
O controlador single loop é o
instrumento microprocessado com todas
as vantagens relacionadas acima inerentes
à sua natureza que pode ser usado para
controlar uma única malha (daí o nome,
single loop). É também chamado de single
station. O controlador single loop resolve o
algoritmo de controle para produzir uma
única saída controlada. O seu baixo custo
permite que ele seja dedicado a uma única
malha. Por questão de marketing e por
causa de sua grande capacidade, um
único invólucro pode ter dois e até quatro
controladores, porém, com o aumento de
dificuldade da operação.
O microprocessador pode ter qualquer
função configurável e por isso, um mesmo
instrumento pode funcionar como
controlador, controlador cascata,
controlador auto-seletor ou como
computador de vazão com compensação
de pressão e temperatura. A configuração
pode ser feita através de teclados
acoplados ao instrumento ou através de
programadores separados (stand alone).
Como a tecnologia do single loop é
moderna, o instrumento incorpora todos os
avanços da tecnologia eletrônica,
microprocessadores, displays novos e
programas criativos.
4.2. Características
Tamanho
Tem tamanho pequeno ou muito
pequeno (menor que as dimensões DIN).
Não necessariamente a mais importante,
mas um das características mais notável
da presente geração de controladores
single loop é seu pequeno tamanho físico.
A maioria dos controladores segue as
dimensões européias DIN (Deutche
Industrie Norm) para aberturas de painel.
Funções de controle
Muitos controladores chamados de
single loop são dual loops. Através de
microprocessadores no circuito, muitos
controladores oferecem os formatos de
liga-desliga e PID. Outros controladores
incorporam funções matemáticas, ou no
próprio circuito ou através de módulos
funcionais opcionais incorporados na
caixa. Estas funções matemáticas incluem:
1. Somador - subtratorao
controlador.
Todas as letras de identificação de
instrumentos são maiúsculas. Por isso,
deve-se evitar usar FrC para controlador
de relação de vazões e usar FFC,
controlador de fração de vazões.
As funções de computação (+. -, x, ÷, √), seleção (), lógica e covnersão (i/p,
p/i) deve ter os símbolos ao lado do balão,
para esclarecer a função executada.
3.4. Identificação da malha
A identificação da malha geralmente é
feita por um número, colocado ao final da
identificação funcional do instrumento
associado a uma variável de processo. A
numeração pode ser serial ou paralela.
Numeração paralela começa de 0 ou para
cada variável, TIC-100, FIC-100, LIC-100 e
AI-100. Numeração serial usa uma única
seqüência de números, de modo que se
tem TIC-100, FIC-101, LIC-102 e AI-103. A
numeração pode começar de 1 ou
qualquer outro número conveniente, como
101, 1001, 1201.
Quando a malha tem mais um
instrumento com a mesma função,
geralmente a função de condicionamento,
deve-se usar apêndice ou sufixo ao
número. Por exemplo, se a mesma malha
de vazão tem um extrator de raiz quadrada
e um transdutor corrente para pneumático,
o primeiro pode ser FY-101-A e o segundo
FY-101-B. Quando se tem um registrador
multiponto, com n pontos, é comum
numerar as malhas como TE-18-1, TE-18-
2, TE-18-3 até TE-18-n.
Quando um registrador tem penas
dedicadas para vazão, pressão,
temperatura, seu tag pode ser FR-2, PR-5
e TR-13. Se ele registra três temperaturas
diferentes, seu tag pode ser TR-7/8/9.
Acessórios de instrumentos, como
medidores de purga, regulador de pressão,
pote de selagem e poço de temperatura,
que às vezes nem é mostrado
explicitamente no diagrama, precisam ser
identificados e ter um tag, de acordo com
sua função e deve ter o mesmo número da
malha onde é utilizado. Esta identificação
não implica que o acessório deva ser
representado no diagrama. Também pode
usar o mesmo tag da malha e colocando-
se a palavra de sua função, como SELO,
POÇO, FLANGE, PURGA. Há acessório
que possui letra correspondente, como W
para poço termal.
Símbolos e Identificação
 8
Pode haver diferenças de detalhes de
identificação. Por exemplo, para a malha
301 de controle de temperatura, pode-se
ter a seguinte identificação:

TE-301 sensor de temperatura
TT – 301 transmissor de temperatura
TIC-301 controlador de temperatura
TCV-301 válvula controladora (ou de
controle) de temperatura

Porém, há quem prefira e use:

TIC-301-E sensor de temperatura
TIC – 301-T transmissor de temperatura
TIC-301-C controlador de temperatura
TIC-301-V válvula controladora (ou de
controle) de temperatura

Também é possível encontrar em
diagramas o tag de TIC ou TC para o
controlador de temperatura. Como
praticamente todo controlador é também
indicador, é comum simplificar e usar TC.
Alguns projetistas usam pequenas
diferenças de tag para distinguir válvulas
auto controladas (reguladoras) de válvulas
convencionais que recebem o sinal do
controlador. Assim, a válvula auto
controlada de temperatura tem tag de TCV
e a válvula convencional de TV.
4. Simbologia de Instrumentos
A normalização dos símbolos e
identificações dos instrumentos de
medição e controle do processo, que inclui
símbolos e códigos alfa numéricos, torna
possível e mais eficiente a comunicação do
pessoal envolvido nas diferentes áreas de
uma planta manutenção, operação, projeto
e processo. Mesmo os não especialistas
em instrumentação devem saber a
identificação dos instrumentos.
4.1. Parâmetros do Símbolo
A simbologia correta da instrumentação
deve conter os seguintes parâmetros
1. identificação das linhas de
interligação dos instrumentos, p.
ex.., eletrônica física , eletrônica por
configuração, pneumática.
2. determinação do local de instalação
dos instrumentos, acessível ou não
acessível ao operador de processo.
3. filosofia da instrumentação, quanto
ao instrumento ser dedicado a cada
malha ou compartilhado por um
conjunto de malhas de processo
4. identificação (tag) do instrumento,
envolvendo a variável do processo,
a função do instrumento e o numero
da malha do processo.
5. outras informações adicionais.
4.2. Alimentação dos instrumentos
A maioria absoluta dos instrumentos de
medição e de controle requer alguma fonte
de alimentação, que lhe forneça algum tipo
de energia para seu funcionamento.
Os tipos mais comuns de alimentação
são a elétrica e a pneumática, porém há
muitas outras disponíveis.
As seguintes abreviações são
sugeridas para denotar os tipos de
alimentação. Opcionalmente, elas podem
indicar também tipos de purga.

AS Suprimento de ar (Air supply)
ES Suprimento elétrico (Electric supply)
GS Suprimento de gás (Gas supply)
HS Suprimento hidráulico
NS Suprimento de Nitrogênio
SS Suprimento de Vapor (Steam supply)
WS Suprimento de água (Water supply)

O nível de alimentação pode ser
adicionado à linha de alimentação do
instrumento. Por exemplo, AS 100 kPa
(alimentação pneumática de 100 kPa), ES
24 V cc (alimentação de 24 V cc para
instrumento elétrico).
Símbolos e Identificação
 9
Tab. 1.2.1. Válvulas de controle






Válvula de controle com
atuador pneumático





Válvula atuada por
cilindro (ação dupla)





Válvula auto regulada ou
reguladora





Reguladora com tomada
de pressão externa







Reguladora de vazão
autocontida







Válvula solenóide com
três vias com reset






Atuada por diafragma
com pressão balanceada







Válvula com atuador a
diafragma e posicionador






Ação da válvula
FC – Falha fechada
FO – Falha aberta






Válvula de controle com
atuador manual

Tab. 1.2.2. Válvulas manuais

(*)


Válvula gaveta
(*) Pode ser acoplado
atuador ao corpo
(*)



Válvula globo




Válvula retenção




Válvula plug




Válvula controle manual
(*)



Válvula esfera
(*)



Válvula borboleta ou
damper




Válvula de retenção e
bloqueio




Válvula de blowdown
(*)



Válvula diafragma
(*)



Válvula ângulo
(*)



Válvula três vias




Válvula quatro vias
 Corpo de válvula isolado





Válvula agulha



Outras válvulas com
abreviatura sob o corpo

S
R
FO ou FC
IhV
NV
TSO
Símbolos e Identificação
 10
Tab. 1.2.3. Miscelânea






Válvula de segurança de
pressão, ajuste em 100
kPa






Válvula de segurança de
vácuo, ajuste em 50 mm
H2O vácuo





Disco de ruptura
(pressão)





Disco de ruptura (vácuo)





C = selo químico
P = amortecedor de
pulsação
S = sifão




Plug




Mangueira




Filtro, tipo Y





Purgador de vapor








Dreno contínuo




Código item #1234




Funil de dreno
(Ver abreviaturas)






Instrumento de nível tipo
deslocador, montado
externamente ao tanque





Filtro tipo T







Placa de orifício com flange




Totalizador indicador de
vazão a DP




Indicador de vazão tipo área
variável





Tubo venturi ou bocal
medidor de vazão





Turbina medidora de vazão
ou elemento propelente





Placa de orifício em porta
placa






Tubo pitot ou Annubar





Espetáculo cego instalado
com anel em linha
(passagem livre)





Espetáculo cego instalado
com disco em linha
(bloqueado)








Transmissor de nível a
pressão diferencial


PSV
PSV
PSE
PSE
C
T
LSV
T
LSV
o
LT
FE
FQI
FI
FE
FE
FE
FE
LT
Símbolos e Identificação
 11
4.3. Linhas entre os Instrumentos
As linhas de ligações entre os instrumentos devem ser mais finas que as linhas de
processo e são simbolizadas como mostrado a seguir.

 Sinal indefinido: conexão com processo, elo mecânico ou
alimentação2. Ganho ajustável com polarização
3. Multiplicador - divisor
4. Compensador lead/lag
(avanço/atraso)
5. Filtro dual
6. Limitador de rampa
7. Limitador de sinal
8. Rastreamento (tracking) analógico
9. Extrator de raiz quadrada
10. Seletor de sinal (alto/baixo)
11. Seletor de sinal (médio
12. Conversor de sinal (termopares,
RTD)
13. Potenciômetro (não isolado e
isolado)
Auto-sintonia
Esta propriedade é disponível na maioria
dos controladores single loop, exceto nos
de baixo custo.
Seqüencial e programação de tempo
A maioria dos controladores single loop
possui capacidade de programação
temporal e sequenciamento de operações.
A programação envolve quaisquer duas
variáveis, porém o mais comum é se ter o
tempo e a temperatura. Em siderurgias, é
comum a aplicação de programas de
temperatura, onde se tem uma rampa de
Controlador
 145
aquecimento, a manutenção da
temperatura em um patamar durante um
determinado tempo e o abaixamento em
vários degraus.
Outras propriedades
Os controladores single loop possuem
ainda capacidade de auto/manual, ponto
de ajuste múltiplo, autodiagnose e
memória. São construídos de
conformidade com normas para ser
facilmente incorporado e acionado por
sistemas SDCD.
As aplicações típicas do single loop são
em plantas pequenas e médias que não
podem ou não querem operar, em futuro
próximo, em ambiente com controle digital
distribuído. Mesmo em sistemas de SDCD,
há malhas críticas que, por motivo de
segurança, são controladas por
controladores single loop.
4.3. Controladores comerciais
Controlador Foxboro
O controlador single station Foxboro inclui:
1. display analógico fluorescente para
mostrar através de barra de gráfico o
valor da variável, do ponto de ajuste
e da saída do controlador
2. display digital para indicar através de
dígitos os valores e unidades de
engenharia
3. display alfanumérico para indicar tag
da malha selecionada
4. painel da estação de trabalho, para
indicar status de operação
(computador ou local), status do
ponto de ajuste (remoto, local ou
relação), status da saída (automático
ou manual) e status de alarme
(ligado ou desligado)
5. teclado com 8 teclas para
configuração e operação para
selecionar, configurar e sintonizar o
controlador



Fig. 7. 12. Controladores single loop (Foxboro)


Suas especificações funcionais são:
1. sinais de entrada proporcionais,
qualquer combinação não excedendo
4 analógicas (4 a 20 mA, 1 a 5 V,
voltagem de termopar ou resistência
de RTD) e 2 entradas de freqüência.
Todos os sinais de entrada são
convertidos e podem ser
caracterizados em uma variedade de
cálculos.
2. cada controlador possui duas
funções de controle independentes
que podem ser configuradas como
um único controladores, dois
controladores em cascata ou em
seleção automática. Os algoritmos
padrão para cada controlador são P,
I, PD, PI, PID e controle EXACT
3. duas saídas analógicas não isolados
e duas saídas discretas
4. outras funções de controle como
caracterização, linearizadores, portas
lógicas, condicionadores de sinal
5. alarmes
6. computações matemáticas
7. alimentação do transmissor de
campo
8. memória para armazenar todos os
parâmetros de configuração e
operação
9. filtros de entrada (Butterworth)
10. distribuição de sinais (até 30
sinais para roteamento interno)
Controlador
 146
Controlador Yokogawa
O controlador single loop da Yokogawa
incorporam funções computacionais e de
controle que podem ser combinadas do
mesmo modo que uma calculadora de
bolso. A função de auto-sintonia para
otimizar o controle é útil principalmente em
aplicações de batelada de multiprodutos,
onde as características do processo
podem variar de produto para produto.
Suas características incluem:
1. controle feedforward, com
computações de ganho e
polarização,
2. processamento de sinais
3. entradas analógicas (4 pontos de 1
a 5 V cc)
4. saídas analógicas (3 pontos de 1 a
5 V cc, 1 ponto de 4 a 20 mA cc)
5. estação de computação
programável com display de dados,
processamento de sinal e
sequenciamento
6. 10 pontos de status de
entrada/saída definidos pelo usuário
7. quatro chaves funcionais no painel
frontal para iniciar as seqüências de
controle
8. quatro lâmpadas associadas para
indicar o progresso da seqüência ou
servir como cursor
9. 43 funções computacionais




Fig. 7. 13. Controladores single loop (Yokogawa)


4. Controlador SPEC 200
4.1. Descrição e Funções
A estação de controle automático
fornece a interface para a interação normal
do operador com a malha de controle, de
modo automático ou manual.
A estação indica os valores da medição
(ponteiro vermelho) e ponto de ajuste
(ponteiro preto e branco) em uma escala
de 100 mm de altura, vertical,
intercambiável com a escala do indicador
ou estação manual. A precisão dessas
indicações é de 0,5% da largura de faixa.
Há indicação também do sinal de saída,
em uma escala horizontal, com precisão de
2,5% da largura de faixa.



Fig. 25. Estação de controle automático


Na parte frontal, a estação de controle
possui a chave de transferência de duas
posições AUTOMÁTICO ou MANUAL, que
fornece a transferência sem necessidade
de balanço e sem provocar
descontinuidade ao processo. Logo abaixo
dessa chave há o botão de comando
manual, que gera um sinal de 0 a 10 V cc,
em duas velocidades distintas. Há uma
seta indicando o sentido de abertura ou
fechamento da válvula de controle, bem
como dois índices de memória para indicar
os limites de trabalho do operador final.
Quando a estação é do modelo com
ponto de ajuste manual, há um botão, na
parte frontal da estação, para prover o seu
ajuste. Quando a estação tem ponto de
ajuste ou manual ou remoto, além desse
botão de ajuste manual, há uma chave
seletora com duas posiçÕes
REMOTO/LOCAL. Opcionalmente, pode
haver lâmpadas de alarmes, colocadas na
parte superior da estação. Nesse caso há
Controlador
 147
um pequeno botão de reconhecimento e
teste do alarme, entre os dois botões
ajuste manual e seleção R/L. Quando não
há alarme é possível se encontrar o furo,
porém com uma tampinha plástica. A
identificação da estação é feita no visor, na
parte superior e frontal.



Fig. 26. Estação de controle ligada ao armário



Fig. 27. Bloco terminal no módulo de controle



Fig. 28. Estação com tomada para o
cabo


A estação de controle automático é
montada na estante do painel de leitura.
Cada estação ocupa um espaço de
estante. É ligada à estante através de um
cabo padrão, com 42 polegadas de
comprimento, preso à estante por uma
braçadeira e com a tomada fixa à parede
da estante por 4 parafusos. Esse conjunto
de ligação é igual, tanto para o indicador,
registrador, estação manual ou estação
automática.
A estação de controle automático é
ligada à área do armário ao módulo de
controle, por um cabo padrão, de tamanho
variável, 2AK.
Normalmente a estação é ligado ao
módulo padrão 2AC. Porém, quando há
características especiais, p.ex., sistema
auto-seletor, a estação de controle deve
ser ligada também a um módulo especial,
p.ex., 2AC-R3. Ainda, quando há opções
extras para a estação de controle, p.ex.,
indicação do estado AUTO/MANUAL,
ajuste externo do modo AUTO/MANUAL,
as estações exigem também um módulo
de distribuição de sinais com acesso à
função de controle (2AX+DFA). Nesse
caso, a estação de controle recebe
alimentação das duas áreas painel de
leitura e armário. Finalmente, em casos
extremos pode se exigir o uso de módulo
especial de controle, p.ex., 2AC+R3 e
módulo de distribuição especial, p.ex.,
2AX+DFC.
Os fusíveis, disponíveis no módulo de
controle protegem o sistema SPEC200 de
curto circuito eventualmente provocados
pela estação de controle e sua fiação.
Geralmente a sintonia dos circuitos
eletrônicos, ajustes de calibração são
encontráveis e feitosdo instrumento
 Sinal pneumático, típico de 20 a 100 kPa (3 a 15 psi)
 Sinal eletrônico, típico de 4 a 20 mA cc
 Sinal de ligação por programação ou elo de comunicação
 Elo mecânico
 ~ ~ ~ Sinal eletromagnético ou sônico (guiado)
 ~ ~ ~ Sinal eletromagnético ou sônico (não guiado)
 L L L Sinal hidráulico
 Tubo capilar
 Linha de processo

4.4. Balão do Instrumento
O instrumento completo é simbolizado por um pequeno balão circular, com diâmetro
aproximado de 12 mm. Porem, os avanços nos sistemas de controle com instrumentação
aplicando microprocessador, computador digital, que permitem funções compartilhadas em
um único instrumento e que utilizam ligações por programação ou por elo de comunicação,
fizeram surgir outros símbolos de instrumentos e de interligações.

Tab. 1.2.4. Representação dos instrumentos em Diagramas P&I

 Sala de Controle Central Local Auxiliar Campo
 Acessível ao
operador
Atras do painel
ou inacessível
ao operador
Acessível ao
operador
Atras do painel
ou inacessível
ao operador
Montado
no campo
Equipamento
Instrumento
discreto


Equipamento
compartilhado
Instrumento
compartilhado

Software
Função de
computador


Lógica
compartilhada
Controle Lógico
Programável

Instrumentos compartilhando o mesmo invólucro. Não é
mandatório mostrar uma caixa comum.




Tab. 1.2.5. Letras de Identificação

Símbolos e Identificação
 12
Primeira letra Letras subsequentes
 Variável Modificador Função display Função saída Modificador
A Análise (5,19) Alarme
B Queimador Escolha (1) Escolha (1) Escolha (1)
C Escolha (1) Controle (13)
D Escolha (1) Diferencial
E Tensão (f.e.m.) Elemento sensor
F Vazão (flow) Fração ou relação (4)
G Escolha (1) Visor (9) ou
indicador local

H Manual (hand) Alto (high)
(7, 15, 16)
I Corrente Indicação (10)
J Potência Varredura (scan) (7)
K Tempo Tempo de mudança
(4, 21)
 Estação controle
(22)

L Nível (level) Lâmpada (11) Baixo (low)
(7, 15, 16)
M Escolha (1) Momentâneo Médio (7, 15)
N Escolha (1) Escolha (1) Escolha (1) Escolha (1)
O Escolha (1) Orifício ou
Restrição

P Pressão, Vácuo Ponto de teste
Q Quantidade Integral, Total (4)
R Radiação Registro (17)
S Velocidade ou
Freqüência
Segurança (8) Chave (13)
T Temperatura Transmissão (18)
U Multivariável (6) Multifunção (12) Multifunção (12) Multifunção (12)
V Vibração, Análise
mecânica
 Válvula, damper
(13)

W Peso, Força Poço (well)
X Não classificado (2)
Variável a definir
Eixo X Não
classificado (2)
Não classificado (2) Não
classificado (2)
Y Evento, Estado
Função a definir
Eixo Y Relé, computação
(13, 14, 18)

Z Posição ou Dimensão Eixo Z Elemento final

Símbolos e Identificação
 13
Notas para a Tabela das Letras de Identificação
1. Uma letra de escolha do usuário tem o objetivo de cobrir significado não listado que é necessário em uma determinada aplicação. Se usada, a letra
pode ter um significado como de primeira letra ou de letras subsequentes. O significado precisa ser definido uma única vez em uma legenda. Por exemplo,
a letra N pode ser definida como módulo de elasticidade como uma primeira letra ou como osciloscópio como letra subsequente.
2. A letra X não classificada tem o objetivo de cobrir significado não listado que será usado somente uma vez ou usado em um significado limitado.
Se usada, a letra pode ter qualquer número de significados como primeira letra ou como letra subsequente. O significado da letra X deve ser definido do
lado de fora do círculo do diagrama. Por exemplo, XR pode ser registrador de consistência e XX pode ser um osciloscópio de consistência.
3. A forma gramatical do significado das letras subsequentes pode ser modificado livremente. Por exemplo, I pode significar indicador, ou indicação;
T pode significar transmissão ou transmissor.
4. Qualquer primeira letra combinada com as letras modificadoras D (diferencial), F (relação), M (momentâneo), K (tempo de alteração) e Q
(integração ou totalização) representa uma variável nova e separada e a combinação é tratada como uma entidade de primeira letra. Assim, os
instrumentos TDI e TI indicam duas variáveis diferentes: diferença de temperatura e temperatura. As letras modificadoras são usadas quando aplicável.
5. A letra A (análise) cobre todas as análises não descritas como uma escolha do usuário. O tipo de análise deve ser especificado fora do circulo de
identificação. Por exemplo, análise de pH, análise de O2. Análise é variável de processo e não função de instrumento, como muitos pensam principalmente
por causa do uso inadequado do termo analisador.
6. O uso de U como primeira letra para multivariável em lugar de uma combinação de outras primeiras letras é opcional. É recomendável usar as
primeiras letras especificas em lugar da letra U, que deve ser usada apenas quando o número de letras for muito grande. Por exemplo, é preferível usar
PR/TR para indicar um registrador de pressão e temperatura em vez de UR. Porém, quando se tem um registrador multiponto, com 24 pontos e muitas
variáveis diferentes, deve-se usar UR.
7. O uso dos termos modificadores alto (H), baixo (L), médio (M) e varredura (J) é opcional.
8. O termo segurança se aplica a elementos primários e finais de proteção de emergência. Assim, uma válvula auto atuada que evita a operação de
um sistema de fluido atingir valores elevados, aliviando o fluido do sistema tem um tag PCV (válvula controladora de pressão). Porém, o tag desta válvula
deve ser PSV (válvula de segurança de pressão) se ela protege o sistema contra condições de emergência, ou seja, condições que são perigosas para o
pessoal ou o equipamento e que são raras de aparecer. A designação PSV se aplica a todas as válvulas de proteção contra condições de alta pressão de
emergência, independente de sua construção, modo de operação, local de montagem, categoria de segurança, válvula de alívio ou de segurança. Um
disco de ruptura tem o tag PSE (elemento de segurança de pressão).
9. A função passiva G se aplica a instrumentos ou equipamentos que fornecem uma indicação não calibrada, como visor de vidro ou monitor de
televisão. Costuma-se aplicar TG para termômetro e PG para manômetro, o que não é previsto por esta norma.
10. A indicação normalmente se aplica a displays analógicos ou digitais de uma medição instantânea. No caso de uma estação manual, a indicação
pode ser usada para o dial ou indicador do ajuste.
11. Uma lâmpada piloto que é parte de uma malha de instrumento deve ser designada por uma primeira letra seguida pela letra subsequente L. Por
exemplo, uma lâmpada piloto que indica o tempo expirado deve ter o tag KQL (lâmpada de totalização de tempo). A lâmpada para indicar o funcionamento
de um motor tem o tag EL (lâmpada de voltagem), pois a voltagem é a variável medida conveniente para indicar a operação do motor ou YL (lâmpada de
evento) assumindo que o estado de operação está sendo monitorado. Não se deve usar a letra genérica X, como XL
12. O uso da letra U para multifunção, vem vez da combinação de outras letras funcionais é opcional. Este designador não específico deve ser usado
raramente.
13. Um dispositivo que liga, desliga ou transfere um ou mais circuitos pode ser uma chave, um relé, um controlador liga-desliga ou uma válvula de
controle, dependendo da aplicação. Se o equipamento manipula uma vazão de fluido do processo e não é uma válvula manual de bloqueio liga-desliga, ela
é projetada como válvula de controle. É incorreto usar o tag CV para qualquer coisa que não seja uma válvula de controle auto atuada. Para todas as
aplicações que não tenham vazão de fluido de processo, o equipamento é projetado como:
a) Chave, se for atuada manualmente.
b) Chave ou controlador liga-desliga, se for automático e for o primeiro dispositivo na malha. O termochave é geralmente usado se o dispositivo é
aplicado para alarme, lâmpada piloto, seleção, intertravamento ou segurança. O termo controlador é usado se o dispositivo é aplicado para o controle de
operação normal.
c) Relé, se for automático e não for o primeiro dispositivo na malha, mas atuado por uma chave ou por um controlador liga-desliga.
14. As funções associadas com o uso de letras subsequentes Y devem ser definidas do lado de fora do circulo de identificação. Por exemplo, FY
pode ser o extrator de raiz quadrada na malha de vazão; TY pode ser o conversor corrente para pneumático em uma malha de controle de temperatura.
Quando a função é evidente como para uma válvula solenóide ou um conversor corrente para pneumático ou pneumático para corrente a definição pode
não ser obrigatória.
15. Os termos modificadores alto, baixo, médio ou intermediário correspondem aos valores da variável medida e não aos valores do sinal. Por
exemplo, um alarme de nível alto proveniente de um transmissor de nível com ação inversa deve ser LAH, mesmo que fisicamente o alarme seja atuado
quando o sinal atinge um valor mínimo crítico.
16. Os termos alto e baixo quando aplicados a posições de válvulas e outras dispositivos de abrir e fechar são assim definidos:
a) alto significa que a válvula está totalmente aberta
b) baixo significa que a válvula está totalmente fechada
17. O termo registrador se aplica a qualquer forma de armazenar permanentemente a informação que permita a sua recuperação por qualquer modo.
18. Elemento sensor, transdutor, transmissor e conversor são dispositivos com funções diferentes, conforme ISA S37.1.
19. A primeira letra V, vibração ou análise mecânica, destina-se a executar as tarefas em monitoração de máquinas que a letra A executa em uma
análise mais geral. Exceto para vibração, é esperado que a variável de interesse seja definida fora das letras de tag.
20. A primeira letra Y se destina ao uso quando as respostas de controle ou monitoração são acionadas por evento e não acionadas pelo tempo. A
letra Y, nesta posição, pode também significar presença ou estado.
21. A letra modificadora K, em combinação com uma primeira letra como L, T ou W, significa uma variação de taxa de tempo da quantidade medida
ou de inicialização. A variável WKIC, por exemplo, pode representar um controlador de taxa de perda de peso.
22. A letra K como modificador é uma opção do usuário para designar uma estação de controle, enquanto a letra C seguinte é usada para descrever
controlador automático ou manual.

Símbolos e Identificação
 14























(a) Representação detalhada



















(b) Representação simplificada

Fig. 1.2.1. Representação detalhada de uma malha de controle de pressão (a) e a equivalente, simplificada
(b).
PIC
211
PT
211
½"
0-300
PIC
211
S.P.
C-#2
(PI) PAH
dp/dt AO-21 AI-
PY
211
AS
AS P
PCV
211
FC
Símbolos e Identificação
 15


Fig. 1.2.2. Simbologia total





Fig. 1.2.3. Simbologia de modo simplificado


Fluido do
trocador de
calor
PT
2
FT
1
PR FR
FY
TV
3
RTD
TRC
21
1
3
TAL TSL
3 3
Fluido do
trocador de calor
PR
2
FR
1
TV
3 TRC
3
TAL
4
Símbolos e Identificação
 16








Fig. 1.2.4. Diagrama funcional detalhado típico de malha de controle


∆
Σ
Τ

 ∫

K
I T A I
FE
FT
FR
I/P
ELEMENTO DE VAZÃO
TRANSMISSOR DE VAZÃO
CAMPO
PAINEL
REGISTRADOR
PAINE
L
CAMPO
EXTRATOR DE RAIZ QUADRADA
MEDIÇÃO
FEEDFORWARD
CONTROLADOR
ESTAÇÃO AUTO-MANUAL
TRANSDUTOR I/P
VÁLVULA COM ATUADOR PNEUMÁTICO
DIFERENÇA (ERRO)
PONTO DE AJUSTE
AÇÃO INTEGRAL
AÇÃO PROPORCIONAL
RELÉ TRANSFERÊNCIA A/M
LIMITADOR AJUSTÁVEL H e L
SOMADOR
TRANSFERÊNCI
MANUAL
SAÍDA
MANUAL EMERGÊNCIA
 K
Símbolos e Identificação
 17
Tab. 1.2.6. Elementos do Diagrama Funcional




Transmissor de vazão





Transmissor de nível




Transmissor de pressão




Transmissor de temperatura




Transmissor de análise



Lâmpada de painel




Indicador da variável X




Registrador da variável X



Bobina de relé



Chave de transferência



Relé de transferência ou trip



Seletor de sinal alto



Seletor de sinal baixo




Conversor analógico/digital




Conversor digital/analógico




Operador motorizado




Operador não especificado




Extrator de raiz quadrada




Multiplicador




Divisor



Polarização, adição ou subtração




Comparador, diferença




Adicionador, somador




Tirador de média




Integrador



Contato normalmente aberto



Contato normalmente fechado




Gerador de sinal analógico




Gerador de sinal manual




Atuador solenoide




Limitador de sinal alto




Limitador de sinal baixo



Transdutor ar pneumático para corrente



Válvula com atuador pneumático




Ação de controle proporcional




Ação de controle integral



Ação de controle derivativa
5. Malha de controle
A Fig. 1.2.1 (a). ilustra como os
símbolos anteriores são combinados para
descrever uma determinada malha de
controle. Há vários níveis de
detalhamento. À esquerda, tem-se a
malha com todos os detalhes e à direita,
a malha simplificada.
FT
LT
PT
AT
TT
XI
XR
T
T

 T
 >

com duas penas, uma
para a vazão (FR-1) e outra para a
pressão (PR-2), montado no painel
de leitura.
O registro da pressão é obtido de
1. transmissor de pressão, PT-2,
montado no campo. A tomada da
pressão usa a tomada de alta ou de
baixa da placa de orifício.
Todos os sinais envolvidos são
pneumáticos, padrão de 20 a 100 kPa.
A temperatura da saída do gás é
medida por um detector de temperatura a
resistência (RTD), montada em um poço,
ligado diretamente ao registrador e
controlador de temperatura (TRC-3). A
saída elétrica do controlador (4 a 20 mA
cc) modula a abertura de uma válvula
esfera (TV-3), com atuador a cilindro. O
controlador registrador de temperatura
tem uma chave de temperatura
(termostato TSL-3), que atua um alarme
no painel (TAL-3), com a temperatura
baixa.
A Fig. 1.2.3 usa uma simbologia
simplificada para mostrar que um gás é
aquecido e sua temperatura é controlada
por um controlador de painel. O fluido de
aquecimento é modulado por uma válvula
de controle e registra a vazão do gás,
pressão e temperatura de saída e há um
alarme que atua com temperatura baixa.



 19




Fig. 1.2.5. Instrumentação para um sistema de distilação

Alimentação
Símbolos e Identificação
 20




Fig. 1.2.6. Instrumentação para um sistema de reação



Sistemas de Instrumentação
 21
A Fig. 1.2.5. mostra a descrição
simbólica completa de um processo de
distilação.
A vazão de alimentação é medida (FE-3,
FT-3) e registrada (FR-3), mas não
controlada A taxa de entrada de calor é
proporcional à taxa de alimentação vezes
um ganho de relé (FY-3B), que ajusta o
ponto de ajuste do controlador de vazão do
óleo quente (FRC-1).
O produto leve da torre é condensado,
com a temperatura do condensado
controlada mantendo-se constante a
pressão da coluna (PRC-11). A saída do
produto leve tem vazão controlada (FRC-4).
O ponto de ajuste do controlador é ajustado
por um relé divisor (UY-6), cujas entradas
são a vazão de alimentação, como
modificada pelo relé função (FY-3A) e a
saída do controlador de análise dos
produtos leves (ARC-5). O controlador de
análise recebe a análise do produto de seu
transmissor, que também transmite o sinal
para uma chave de análise dual (alta/baixa),
que por sua vez, atua em alarmes
correspondentes.
O nível do acumulador é mantido
constante (LIC-7) através da manipulação
da vazão de refluxo (LV-7), que é uma
válvula com falha aberta (FO). Uma chave
de nível separada atua um alarme de nível
do acumulador em alta e baixa (LSH/L 9).
Há uma indicação de nível local através de
visor (LG 10).
São medidas temperaturas em vários pontos do
processo e os valores são registrados (6 pontos - TJR
8-1 a 8-6) e indicados (3 pontos - TJI 9-1 a 9-3).
Alguns dos pontos de registro possuem chaves de
acionamento de temperatura baixa e alta (por
exemplo, TJSH 8-2, TAH 8-2 e TJSL 9-5 e TAL 8-5),
com respectivos alarmes
A Fig. 1.2.6. ilustra o sistema de controle
para um reator químico. O reagente A é
alimentado com vazão controlada (FC-1). As
vazões de A e B são controladas com razão
constante, através do relé de ganho (FY-1),
ajustando o ponto de ajuste do controlador
de vazão B (FIC-2). O nível do reator é
mantido constante (LIC-3) modulando a
saída dos produtos pesados (LC-3). Se o
nível é alto, ele automaticamente fecha as
válvulas de alimentação dos reagentes (FV-
1 e FV-2) através de válvulas solenóides
(UY-7A e UY-7B) e atua um alarme de nível
alto (LSH-3 e LAH-3). Um alarme separado
é atuado por nível baixo do reator (LSL-3 e
LAL3). A reação é exotérmica e a
temperatura é controlada (T4) modulando a
pressão do refrigerante na jaqueta do
reator. Isto é feito pelo controlador de
temperatura do reator ajustando o ponto de
ajuste do controlador de pressão da jaqueta
(PRC-5), que controla a pressão do vapor
gerado pela transferência de calor para a
água de refrigeração. A temperatura do
reator, se alta, atua um alarme. Se a
temperatura fica muito alta, ela fecha as
válvulas de alimentação A (FV-1) e B (FV-2)
e a de pressão (PV-5), enquanto abre a
alimentação d'água e as válvulas de retorno
através de válvulas piloto solenóides de
intertravamento (UY-7A, B, C, D). Estas
válvulas de alta temperatura podem também
ser atuadas por uma chave manual (HS-6).
Um nível constante do refrigerante é
mantido na jaqueta modulando a
alimentação de água e o nível baixo da
jaqueta atua um alarme (LSL-11 e LAL-11).
A pressão do reator é controlada modulando
o venting dos não condensáveis formados
na reação enquanto um disco de ruptura
protege o reator contra altas pressões
perigosas (PSE-10).


 Apostilas\Automação SimbologiaISA.DOC 24 NOV 98 (Substitui 01 SET 96)

 22

1.3
Sistemas de Instrumentação



1. Classes de Instrumentos
Os instrumentos de medição e controle
de processo podem ser classificados de
acordo com a seguinte dialética:
1. manual ou automático
2. alimentado ou sem alimentação
externa
3. pneumático ou eletrônico
4. analógico ou digital
5. burro ou inteligente
6. montado no campo ou na sala de
controle
7. modular ou integral
8. dedicado ou compartilhado
9. centralizado ou distribuído
2. Manual e Automático
Com relação à intervenção humana, a
medição instrumento pode ser manual ou
automática.
A medição mais simples é feita
manualmente, com a interferência direta de
um operador. A medição manual geralmente
é feita por um instrumento portátil. Exemplos
de medição manual: medição de um
comprimento por uma régua, medição de
uma resistência elétrica através de um
ohmímetro, medição de uma voltagem com
um voltímetro. As medições feitas
manualmente geralmente são anotadas pelo
operador, para uso posterior.
A medição pode ser feita de modo automático e
continuo, sem interferência humana direta. O
instrumento fica ligado diretamente ao processo,
sentindo a variável e indicando continuamente o seu
valor instantâneo. Quando o operador quiser saber o
valor medido, ele se aproxima adequadamente do
instrumento e faz a leitura. Também neste caso, ele
pode anotar a leitura feita para uso posterior.
Quando se necessita do registro continuo da variável,
usa-se um registrador, que opera continuamente.
Atualmente é possível, num sistema de aquisição de
dados, a medição contínua de muitas variáveis e a
emissão de relatórios de medição através de
impressoras de computador.



Fig. 1.3.1. Instrumentos portáteis (HP)


3. Alimentação dos
Instrumentos
A energia está associada aos
instrumentos de dois modos: através da
alimentação e do método de transdução.
Qualquer instrumento para funcionar
necessita de uma fonte de energia. Esta
fonte de energia pode ser externa e
explícita, quando o instrumento é
alimentado. As duas fontes clássicas de
alimentação de instrumentos são a
eletrônica e a pneumática.
Instrumentos eletrônicos são
alimentados por uma fonte externa de
voltagem, típica de 24 V cc. Esta
alimentação geralmente é feita por um único
Sistemas de Instrumentação
 23
par de fios que simultaneamente conduz a
informação e a alimentação. Por questão
econômica e de segurança, raramente se
usa um instrumento de medição no campo
alimentado com uma bateria integral
(colocado no seu interior).










Fig. 1.3.2. Alimentação do transmissor eletrônico


Instrumentos pneumáticos são
alimentados por uma fonte externa de ar
comprimido, típica de 140 kPa (20 psi).
Cada instrumento pneumático montado no
campo é alimentado individualmente através
de um conjunto filtro-regulador ajustável ou
fixo. O filtro elimina, num estágio final, as
impurezas, umidade e óleo contaminantes
do ar comprimido. O regulador, ajustável ou
fixo, geralmente abaixa a pressão mais
elevada de distribuição para o valor típico
de 140 kPa. O sinal padrão de transmissão
pneumática é de 20 a 100 kPa.
Existem aindainstrumentos de
montagem local que não necessitam de
nenhuma alimentação externa para seu
funcionamento. Eles são chamados de auto-
alimentados. Eles utilizam a própria energia
do processo para seu funcionamento.
Exemplos de indicadores e registradores
que não necessitam de alimentação externa
são:
1. indicador local de pressão, com
elemento sensor tipo bourdon C,
helicoidal, espiral, helicoidal ou fole.
2. indicador local de temperatura com
elemento sensor tipo bimetal.
3. indicador ou registrador local de vazão
com elemento sensor de pressão
diferencial (diafragma).



Fig. 1.3.3. Manômetro, sem alimentação externa

4. Pneumático ou Eletrônico
Os instrumentos de medição e controle
necessitam de uma fonte de energia externa
para o seu funcionamento adequado.
Dependendo da natureza desta fonte de
energia, os instrumentos podem ser
classificados em:
1. pneumáticos, onde estão incluídos os
puramente mecânicos.
2. eletrônicos, ou também chamados de
elétricos.
Ambos os tipos de instrumentos podem
executar as mesmas funções, apresentando
vantagens e desvantagens, quando
comparados. Esta comparação já foi
clássica, na década de 1970, mas hoje há
uma predominância da instrumentação
eletrônica sobre a analógica.
A escolha entre pneumático ou
eletrônico não é apenas a escolha de um
instrumento isolado, mas de todo um
sistema de instrumentação de controle do
processo. A escolha pode depender do tipo
de processo e das variáveis envolvidas.
A escolha do sistema de instrumentação
influi e implica na definição de outros
equipamentos e sistemas. Ou seja, quando
se escolhe uma instrumentação pneumática,
há a necessidade de se ter um compressor
de ar de instrumento, de capacidade
adequada à quantidade de instrumentos,
com filtros, secadores, estágios de redução
e todo um sistema de interligações e
distribuição através de tubos plásticos ou de
cobre. Quando se escolhe uma
instrumentação eletrônica, deve-se
considerar o sistema de alimentação
elétrica, com eventual opção de reserva de
bateria para suprir a energia na falta da
alimentação alternada principal. Mesmo com
toda a instrumentação eletrônica, deve ser
considerado o uso do compressor de ar de
instrumento, para alimentar, no mínimo, os
transdutores I/P, pois as válvulas de
controle são atuadas pneumaticamente.
Sistemas de Instrumentação
 24
4.1. Instrumento pneumático
O instrumento pneumático é aquele que
necessita, para seu funcionamento, da
alimentação de ar comprimido, pressão
típica de 120 kPa (20 psig). O sinal padrão
de informação pneumática é o de 20 a 100
kPa (0,2 a 1,0 kgf/cm2 ou 3 a 15 psi).
O dispositivo para gerar o sinal padrão é
o conjunto bico palheta. A distância entre o
bico que sopra e a palheta que se move em
função da variável medida modula o sinal de
saída entre 20 e 100 kPa. O dispositivo para
detectar o sinal padrão é o fole receptor.



Fig. 1.3.4. Transmissor pneumático (Foxboro)


Mesmo com o uso intensivo e extensivo
de instrumentos eletrônicos, ainda hoje se
usa muito a válvula de controle com atuador
pneumático. Por sua simplicidade,
confiabilidade e economia, a válvula de
controle com atuador pneumático ainda será
usada como elemento final de controle
padrão por muitos anos.
4.2. Instrumento eletrônico
O instrumento eletrônico é alimentado
por energia elétrica, geralmente de 24 V cc.
Mesmo quando ele é alimentado pela linha
alternada de 120 V ca, seus circuitos
internos a semicondutores necessitam de
corrente contínua para sua polarização e
portanto todos os instrumentos possuem
uma fonte de alimentação integralizada.
O sinal padrão para a transmissão de
corrente eletrônica é 4 a 20 mA cc. Já foi
usado o sinal de 10-50 mA cc, porém, por
causa da segurança e compatibilidade com
computadores digitais, ele desapareceu.
Existe também o sinal padrão de
transmissão de 1 a 5 V cc, porém ele não é
adequado para grandes distancias, pois a
resistência parasita da fiação atenua o sinal
transmitido.
A alimentação dos instrumentos
eletrônicos de campo é feita através do
mesmo par de fios que conduz o sinal
padrão de informação. Tais transmissores
são chamados de 2-fios. Pretendeu-se
diminuir o sinal padrão para faixa menor que
4 a 20 mA, para que a alimentação fosse de
5 V cc, porém, isso não se realizou.



Fig. 1.3.5. Medidor vortex, eletrônico (Foxboro)


Atualmente, quando se tem todo o
sistema digital, a transmissão é feita
digitalmente. Ainda não há um protocolo
padrão de transmissão digital e os
fabricantes usam os seus protocolos
proprietários, como HART, da Fisher-
Rosemount, FOXCOM, da Foxboro. Em
outubro de 1996 deverá ser assinado uma
tentativa de padronização do Fieldbus.
O instrumento eletrônico pode ser uma
fonte de energia e por isso ele não é
seguro, a não ser que sejam tomados
cuidados especiais de fabricação e
instalação. Ele deve possuir uma
classificação elétrica especial, compatível
com a classificação de área do local onde
ele vai operar.
Há basicamente dois tipos de
instrumentos eletrônicos: à base de corrente
e à base de tensão.


Sistemas de Instrumentação
 25

Fig. 1.3.6. Instrumentos eletrônicos


As características dos instrumentos à
base de corrente são:
1. todos os instrumentos devem ser ligados
em serie. Para garantir a integridade do
sistema, devem existir dispositivos de
proteção que possibilitem a retirada ou
colocação de componentes da malha,
sem interrupção ou interferência de
funcionamento. Caso não haja essa
proteção, quando um instrumento da
malha é retirado, ou mesmo se estraga,
toda a malha fica desligada.
2. a ligação em serie também influi no valor
máximo da impedância da malha. A
malha de instrumentos à base de
corrente, onde todos são ligados em
serie, a soma das impedâncias de
entrada de todos os instrumentos é
limitada por um valor máximo, que é
função geralmente do nível de
alimentação da malha. Desse modo, é
limitado o número de instrumentos
ligados em serie numa malha. Quando
esse limite é ultrapassado, a solução é
usar o instrumento repetidor de corrente,
também chamados, casadores de
impedância.
3. as impedâncias de entrada dos
instrumentos são baixas (dezenas a
centenas de ohms) e portanto as
correntes circulares são relativamente
elevadas (mA). Isso eqüivale a dizer que
o consumo de energia é elevado e há
grande dissipação de calor.
As características dos instrumentos à base
de tensão são:
1. todos os instrumentos são ligados em
paralelo. Os diagramas de ligação, como
conseqüência, são mais simples, pois
podem ser unifilares.
2. os componentes apresentam alta
impedância de entrada, de modo que a
retirada, colocação ou defeito dos
instrumentos do sistema não interferem
no seu funcionamento normal.
3. como os instrumentos possuem
altíssimas impedâncias de entrada (MΩ)
as correntes circulantes são baixíssimas
(µA ou pA). O nível de energia dissipada
é baixo e o calor dissipado é desprezível.
Como recomendação: utiliza-se instrumento
à base de corrente para a transmissão de
sinais, pois não há problemas de atenuação
com as distancias envolvidas e utiliza-se o
sistema com instrumentos à base de tensão
para a manipulação local dos sinais, dentro
do painel, para usufruir das vantagens de
baixo consumo, baixa dissipação de calor,
facilidade de ligações, flexibilidade de
conexões.
5. Analógico ou Digital
O conceito de analógico e digital se
refere a
1. sinal
2. tecnologia
3. display
4. função matemática.
5.1. Sinal
Sinal é uma indicação visual, audível ou
de outra forma que contem informação.
Sinal analógico é aquele que vária de
modo continuo, suave, sem saltos em
degrau. O parâmetro fundamental do sinal
analógico é sua amplitude. Medir um sinal
analógico é determinar o valor de sua
amplitude. São exemplos de sinal analógico:
1. Sinal padrão pneumático de 20-100
kPa, onde o 20 kPa corresponde a
