Atividade de Pesquisa: ELETRÔNICA INDUSTRIAL atualizado em MAIO de 2022

















QUESTÕES

1. Como se inverte o sentido de giro de um motor de indução trifásico?
Para inverter o sentido de rotação de um motor de indução trifásico, basta trocar as fases das
bobinas, ou seja, inverter as fases nos terminais de ligação quando o motor for alimentado. Outra
forma de inverter o sentido de rotação é inserir um indutor em série com uma das fases e um
capacitor em série com outra fase.




2. O que é o material semicondutor?

Um material semicondutor é um sólido que pode atuar como isolante ou condutor,
dependendo das condições físicas em que se encontra. A condutividade elétrica dos
semicondutores é intermediária, entre a de condutores e isolantes, e pode ser alterada por
fatores como temperatura, pressão, radiação, campos elétricos e magnético

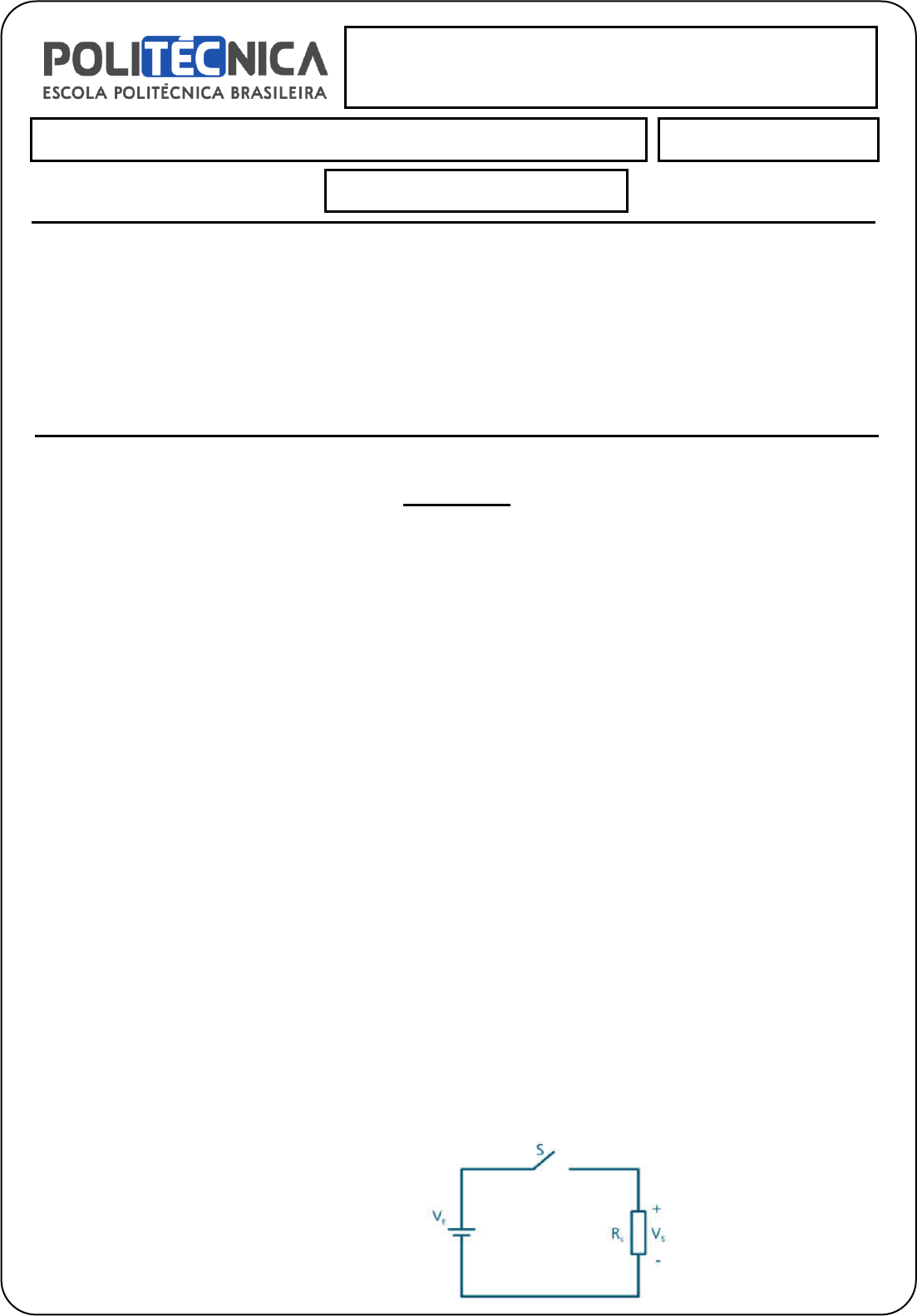

3. No conversor CC/CC básico da figura, o interruptor opera com frequência da chaveamento
igual a 12KHz. A tensão de entrada é de 40 V. Seo valor médio da tensão na saída é de 12 V,
determine a relação cíclica do conversor e o tempo em que o interruptor está conduzindo em
cada período de chaveamento.

DADOS
V tensão de entrada = 40 V

DISCIPLINA
ELETRÔNICA INDUSTRIAL
Aluno (a): TAMIRES SANTOS COSTA Data: 12 / 11 /2024
Atividade de Pesquisa
ORIENTAÇÕES:

 Esta Atividade contém 08 questões, totalizando 10 (dez) pontos.
 Ler atentamente as instruções contidas no documento é de fundamental importância na realização da avaliação.
 Para esta atividade o aluno poderá utilizar-se das ferramentas de pesquisas como: internet, artigos científicos, manuais
técnicos, livros e literaturas disponibilizadas em nossa biblioteca.
 Você deve preencher dos dados no Cabeçalho para sua identificação - Nome / Data de entrega
 Ao terminar grave o arquivo com o nome Atividade de Envio (nome do aluno).
 A nota será lançada no sistema.
 O prazo de correção é de até 07 (sete) dias úteis.
 Envie o arquivo pelo sistema em formato digital em PDF ou WORD.
Bons Estudos!




 Atividade de Pesquisa: ELETRÔNICA INDUSTRIAL atualizado em MAIO de 2022
V tensão de saída = 12 V
D (Razão cíclica ) = ?
T (tempo) = ?


(apresentar os cálculos na resposta)
Vs = D * Ve
 D = TC * F
12 = D * 40 0,3 = TC * 12 * 10^3
 D = 0,3 TC = 2,5 * 10^-5 = 25us




4. Como funciona um transistor?
 Um transistor funciona controlando a passagem de corrente elétrica em um circuito, podendo
amplificar ou interromper o fluxo de elétrons. Os transistores são feitos de materiais semicondutores,
que são dopados com outros materiais para que conduzam eletricidade com mais facilidade.



5. Calcule o valor de Rx do resistor fixo R1 e da resistência variável (potenciômetro) R2, para
disparo do SCR em 2°, em relação à tensão da rede.

 DADOS
I GT = 40 mA
V GT = 0,78 V
RX = ?


(apresentar os cálculos na resposta)
R: Vrede = (127√2 sem (2º) = 163,314
Rx = (Vrede – Vgt)/Lgt = (163,314 – 0,78)/0,04 = 4,063*10^3Ω

Rx = 4,063kΩ




 Atividade de Pesquisa: ELETRÔNICA INDUSTRIAL atualizado em MAIO de 2022

6. Suponha que, no conversor abaixador de tensão (buck), a tensão de entrada possa variar de
valor 12,5 a 75V. Determine os valores mínimos e máximo de relação cíclica do conversor para
manter a tensão na saída constante em 2,5V.


(apresentar os cálculos na resposta)
 Dmax = Vs/Ve-min
Dmax = 2,5/12,5
Dmax = 0,2
Dmin = Vs/Ve-max
Dmin = 2,5/75
Dmin = 0,0333



7. Como funciona umTRIAC e qual a vantagem em relação a um SCR?
Um TRIAC funciona como um interruptor controlado e tem características funcionais semelhantes a
um SCR, mas tem a vantagem de poder conduzir em ambos os sentidos de polarização



8. Como funciona umSCR e quais suas formas de disparo e de bloqueio?
O SCR (Silicon Controlled Rectifier), também conhecido como tiristor, é um dispositivo
semicondutor que funciona de forma a bloquear a passagem de corrente entre os seus
terminais no estado normal.

O SCR é disparado quando a corrente de ânodo aumenta, e o bloqueio ocorre quando a
corrente de ânodo é menor que a corrente de manutenção.
