ATIVIDADE 07 DE FÍSICA GERAL E EXPERIMENTAL II
INSTRUÇÕES:
Entrega da atividade 31/10/2023;
Todas as questões devem trazer seus respectivos cálculos.
Discente:_______________________________________________________________________________
1) Uma espira de fio isolada, com área de 0,0900 m
2
, está em um campo magnético uniforme com valor inicial
de 3,80 T, é perpendicular ao plano da espira e está diminuindo a uma taxa constante de 0,190 T/s. (a) Qual é
a fem induzida nessa espira? (b) Se a espira possui uma resistência de 0,600 V, determine a corrente induzida
na espira.
Resp. (a) (a) 17,1 mV (b) 28,5 mA
2) Uma espira circular com raio de 12,0 cm e orientada no plano horizontal xy está localizada em uma região
de campo magnético uniforme. Um campo de 1,5 T está orientado ao longo do sentido positivo de Oz, que é
de baixo para cima. (a) Se a espira for removida da região do campo em um intervalo de tempo de 2,0 ms,
determine a fem média que será induzida na espira durante o processo de remoção. (b) Se a bobina for vista
de cima para baixo, a corrente induzida na espira estará em sentido horário ou anti-horário?
Resp. a) 34 V (b) sentido anti-horário
3) Uma espira circular de ferro flexível possui circunferência inicial de 165,0 cm, mas essa circunferência
diminui a uma taxa constante de 12,0 cm/s em virtude de um puxão tangencial no fio. A espira está em um
campo magnético uniforme e constante, orientado perpendicularmente ao plano da espira e com módulo igual
a 0,500 T. (a) Determine a fem induzida na espira, no instante em que se passaram 9,0 s. (b) Determine o
sentido da corrente induzida na espira, olhando-se ao longo do sentido do campo magnético.
Resp. (a) 5,44 mV (b) sentido horário
4) O rotor de um pequeno gerador é constituído por uma bobina chata de seção reta quadrada de lado igual a
1,60 cm, com 120 espiras. A bobina gira em um campo magnético de 0,0750 T. Qual será a velocidade angular
da bobina, se a fem máxima produzida for igual a 24,0 mV?
Resp. 10,4 rad/s

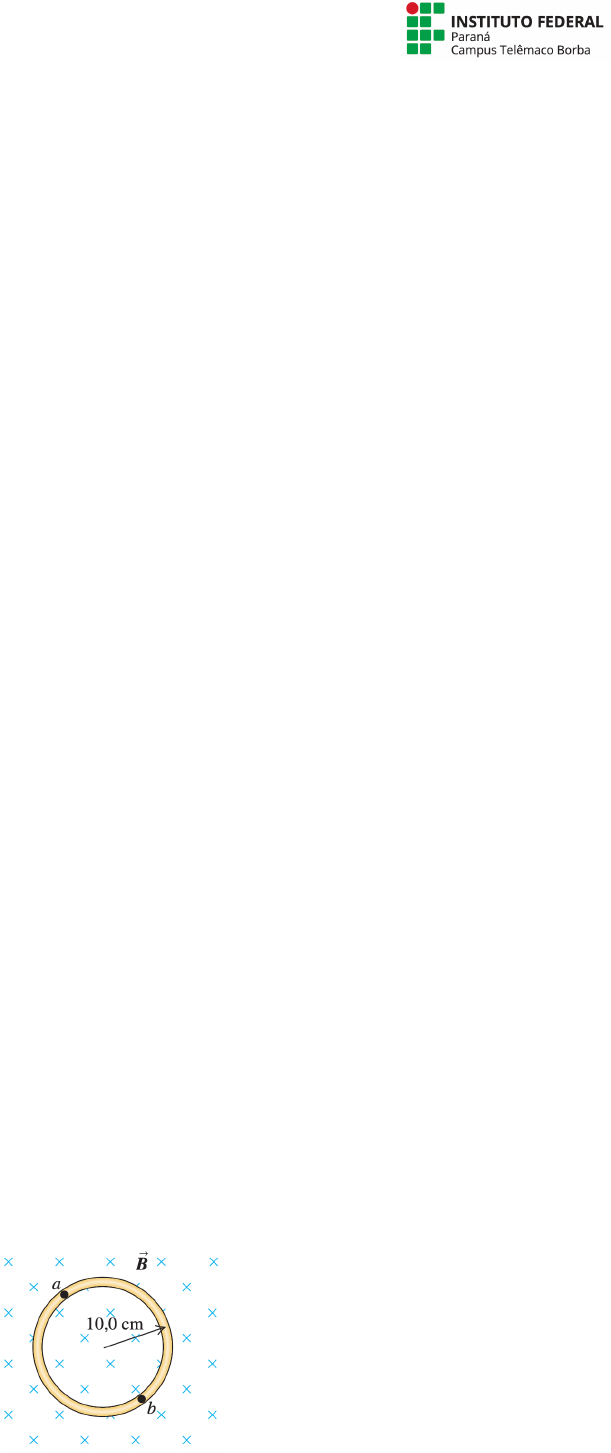

5) Uma espira de fio circular está em uma região do espaço onde existe um campo magnético uniforme, como
indica figura abaixo. O campo magnético está entrando no plano da figura. Determine o sentido (horário ou
anti-horário) da corrente induzida na espira quando: (a) B está aumentando; (b) B está diminuindo; (c) B
permanece constante com um valorigual a B0. Explique seu raciocínio.

Resp.	(a) sentido anti-horário (b) sentido horário (c) nenhuma corrente induzida
6) Duas espiras fechadas A e C estão próximas de um fio longo transportando uma corrente I. (a) Determine
o sentido (horário ou anti-horário) da corrente induzida em cada espira se I estiver diminuindo constantemente.


2
(b) Enquanto I está diminuindo, qual é a direção da força resultante que o fio exerce sobre cada espira?
Explique como você obteve a resposta.

Resp. (a) C: sentido anti-horário; A: sentido horário (b) em direção ao fio
7) Uma espira de fio circular com raio r 	0,0250m e resistência R 	0,390 V	está em uma região de campo
magnético espacialmente uniforme, como mostra a figura abaixo. O campo magnético está direcionado para
dentro do plano da figura. Em t0, B0.Ocampomagnético, então, começa a aumentar, com B(t) 	(0,380 T/s
3
)t3
.
Qual é a corrente na espira (módulo, direção e sentido) no instante em que B 	1,33 T?

 Resp. 13,2 mA, sentido anti-horário
8) Na figura abaixo, uma barra condutora de comprimento L=	 30,0 cm se move através de um campo
magnético, de módulo 0,450 T, orientado para dentro do plano da figura. A barra se desloca com velocidade
v	=	5,0 m/s no sentido indicado. (a) Qual é a diferença de potencial entre as extremidades da barra? (b) Qual
dos dois pontos, a ou b, possui potencial mais elevado? (c) Quando as cargas na barra estão em equilíbrio,
quais são o módulo, a direção e o sentido do campo elétrico no interior da barra? (d) Quando as cargas na
barra estão em equilíbrio, qual dos dois pontos, a ou b, possui excesso de carga positiva? (e) Qual é a diferença
de potencial através da barra, caso ela se mova (i) paralelamente a ab e (ii) diretamente para fora da página?

Resp. (a) 0,675 V (b) b (c) 2,25 V/m, b para a (d) b (e) (i) 0 (ii) 0
9) Na figura, uma barra condutora ab está em contato com os trilhos ca e db. O dispositivo encontra-se em
um campo magnético uniforme de 0,800 T, perpendicular ao plano da figura. (a) Calcule o módulo da fem
induzida na barra quando ela se desloca da esquerda para a direita com velocidade igual a 7,50 m/s. (b) Em
que sen tido a corrente flui na barra? (c) Sabendo que a resistência do circuito abcd é igual a 1,50 V
(supostamente constante), determine o módulo, a direção e o sentido da força necessária para manter a barra


3
se deslocando da esquerda para a direita com velocidade de 7,50 m/s. Despreze o atrito. (d) Compare a taxa
do trabalho mecânico realizado pela força magnética (Fv) à taxa da energia térmica dissipada no circuito (I2R).

Resp. (a) 3,00V (b) b para a (c) 0,800 N, à direita (d) 6,00 W para cada
10) Um circuito retangular se move a uma velocidade constante de 3,0 m/s para dentro, através e para fora de
um campo magnético uniforme de 1,25 T, como indica a figura abaixo. A região do campo magnético é
consideravelmente maior que 50,0 cm. Ache o módulo e o sentido (horário ou anti-horário) da corrente
induzida no circuito enquanto ele (a) entra no campo magnético; (b) está totalmente dentro do campo, porém
ainda se movendo; e (c) movendo-se para fora do campo. (d) Desenhe um gráfico da corrente nesse circuito
em função do tempo, incluindo os três casos anteriores.

Resp. a) 0,225 A, sentido horário (b) 0 (c) 0,225 A, sentido anti-horário
11) O campo magnético no interior de um solenoide reti- líneo longo, com seção reta circular de raio R, está
crescendo a uma taxa dB/dt. (a) Qual é a taxa de variação do fluxo magnético através de um círculo de raio r1
no interior do solenoide, perpendicular ao eixo do solenoide e centralizado sobre seu eixo? (b) Calcule o
módulo do campo elétrico induzido no interior do solenoide, a uma distância r1 de seu eixo. Mostre a direção
e o sentido desse campo em um diagrama. (c) Qual é o módulo do campo elétrico induzido fora do solenoide,
a uma distância r2 de seu eixo? (d) Faça um gráfico do campo elétrico induzido em função da distância r de
seu eixo, desde r =	0 até r =	2R. (e) Qual é o módulo da fem induzida em uma espira circular de raio igual a
R/2 que possui centro sobre o eixo do solenoide? (f) Qual será o módulo da fem induzida, se o raio da espira
do item (e) for igual a R? (g) E se o raio da espira do item (e) for igual a 2R?
Resp. (a)	𝜋𝑟#$
%&
%'

(b)	()
$
%&
%'
				(c)
 *+
$(+
%&
%'
 (d) ,*
+
-
%&
%'
 (f) )𝜋

𝑅$ %&
%'
 (g) )𝜋

𝑅$ %&
%'

12) Um solenoide fino possui 400 espiras por metro e raio de 1,10 cm. A corrente no solenoide cresce a uma
taxa uniforme di/dt. O campo elétrico induzido em um ponto próximo do centro do solenoide e a uma
distância de 3,50 cm de seu eixo é igual a 8,0 x 10
6 V/m. Calcule di/dt.
Resp. 9,21 A/s
13) Um solenoide reto longo, com seção reta de área igual a 8,00 cm
2
, contém 90 espiras por centímetro e
conduz uma corrente igual a 0,350 A. Um segundo enrolamento com 12 espiras circunda o centro do
solenoide. A corrente no solenoide é desligada, de modo que o campo magnético deste se anula em 0,0400 s.
Qual é a fem média induzida no segundo enrolamento?
Resp. 0,950 mV


4
14) Suponha que as placas paralelas na figura possuam área de 3,00 cm
2 e estejam separadas por uma lâmina
de dielétrico com 2,50 mm de espessura, que preenche completamente o volume entre as placas. O dielétrico
possui constante dielétrica de 4,70. (Os efeitos das bordas podem ser desprezados.) Em determinado instante,
a diferença de potencial entre as placas é igual a 120 V e a corrente de condução iC é igual a 6,00 mA. Nesse
instante, quais são:(a) a carga q em cada placa; (b) a taxa de variação da carga sobre as placas; (c) a corrente
de deslocamento no dielétrico?

Resp . (a) 0,599 nC (b) 6,00 mA (c) 6,00 mA
15) Um solenoide retilíneo muito longo, com área de seção reta igual a 2,00 cm
2
, é enrolado com 90,0 voltas
de fio por centímetro. Começando em t = 0, a corrente no solenoide está aumentando de acordo com i(t) =
(0,160 A/s
2
)t2. Um enrolamento secundário de 5 voltas envolve o solenoide em seu centro, de modo que o
enrolamento secundário possui a mesma seção reta do solenoide. Qual é o módulo da fem induzida no
enrolamento secundário no instante em que a corrente no solenoide é 3,20 A?
Resp. 16,2 mV
16) Um dielétrico de permissividade 3,5 x	10
11 F/m preenche completamente o volume entre duas placas de
um capacitor. Para t > 0, o fluxo elétrico através do dielétrico é (8,0 x	10
3 V 	m/s
3
)t3. O dielétrico é ideal e não
magnético; a corrente de condução no dielétrico é igual a zero. Em qual instante a corrente de deslocamento
no dielétrico é igual a 21 mA?
Resp. 5,0 s
