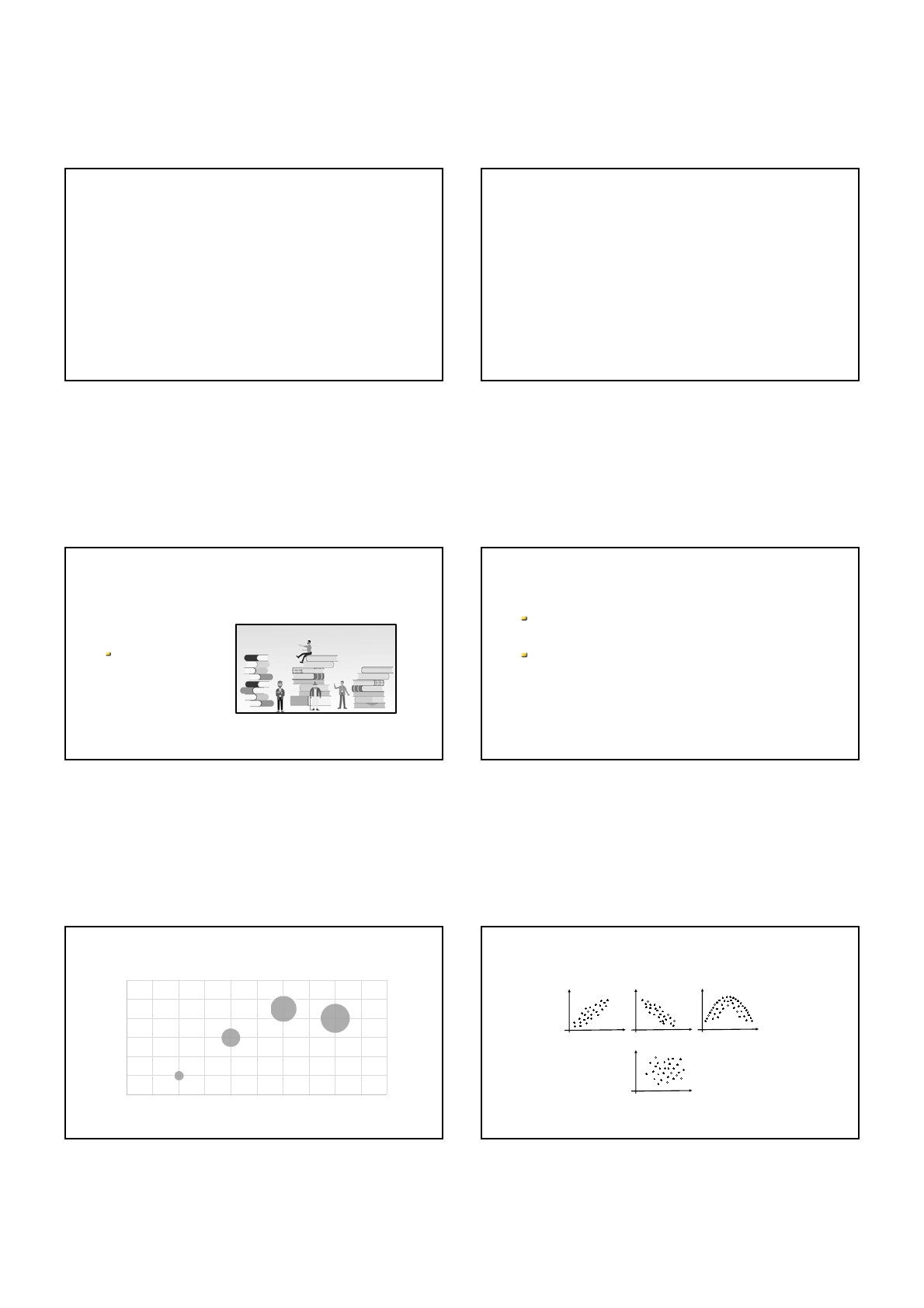

Profª Adriana Berno
Modelos de Análise
Quantitativos
Aula 4
Diagrama de dispersão
Convido-o a
entrar na arte do
conhecimento
Caro aluno!!!
Massaget/adobe stock
Para Crespo (2009 p. 149) , diagrama de dispersão
consiste em uma amostra aleatória
É um gráfico em que pontos no espaço
cartesiano XY são usados para representar
simultaneamente os valores de duas
variáveis quantitativas medidas em cada
elemento do conjunto de dados (Hoffmann, 2012)
Diagrama de dispersão
Gráfico de dispersão
1
4
8
10
0
2
4
6
8
10
12
0 0,5 1 1,5 2 2,5 3 3,5 4 4,5 5
Berno,2022
Gráfico de dispersão
(correlação)
Correlação linear positiva Correlação linear negativa Correlação não-linear
Não há correlação
Berno,2022
1 2
3 4
5 6
A Correlação (Crespo 2009, p. 147) é:
A) linear positiva se os pontos do diagrama
têm como “imagem” uma reta ascendente
B) linear negativa se os pontos têm como
“imagem” uma reta descente
C) não linear se os pontos têm como
“imagem” uma curva (...)
Correlação
(...) Observe que Crespos demonstra que os
pontos apresentam-se dispersos, não oferece
uma imagem definida, concluímos que não
existe correlação com as variáveis em estudo
Caro aluno!!!
O diagrama de dispersão é uma forma gráfica
para visualizar a relação/associação entre
duas variáveis (X,Y), podendo ser muito
usada e útil para comparar o efeito de dois
tratamentos no mesmo indivíduo e verificar o
efeito tipo antes/depois de um tratamento de
dados/informações (Hollfmann, 2012)
Objetivo do estudo do tema
Diagrama de dispersão
Gráfico de dispersão
Gráfico de diagrama
(correlação)
Correlação
Objetivo dos
estudo dos temas
Strejman/shutterstock
Distribuição de frequências
A distribuição de frequências nada mais é do
que uma tabela que resumirá os dados nas
frequências observadas por classes ou
categorias das variáveis estudadas
Distribuição de frequência
7 8
9 10
11 12
Observação:
Quando a variável é qualitativa ordinal, as
linhas devem seguir a ordem dos valores
possíveis da variável (Pinheiro,2009)
Distribuição de frequência
Para o estudo de dados é necessário uma
amostra para resumir os dados nas
frequências observadas
Reflexão
Estudar como demonstrar os dados coletados
na pesquisa por meio de uma amostra
(número menor de dados) para obter um ou
mais resultados, com confiabilidade das
informações
Objetivos
Distribuição de frequência
Observações
Reflexão
Objetivos
Strejman/shutterstock
Medidas de tendência central
Importante para os nossos estudos é saber
que devemos conhecer a classificação dos
dados: os tipos de dados, os níveis de
mensuração
Atenção!!!!
13 14
15 16
17 18
São dados mensuráveis: dados quantitativos
consistem em medidas numéricas ou
contagens (Larson; Ron, 2015)
Medidas de Tendência Central
São dados mensuráveis: dados qualitativos
consistem em atributos, rótulos ou entradas
não numéricas (Larson; Ron, 2015)
Variáveis qualitativas
Dados quantitativos: números – exemplo da
altura da população brasileira
Dados qualitativos: característica – exemplo
da altura média do brasileiro e/ou do sexo
masculino e feminino (característica - sexo)
Exemplo
Variáveis quantitativas e
qualitativas
Variáveis quantitativas
Variáveis qualitativas
Exemplos
Strejman/shutterstock
Medidas de tendência e
medidas de posicionamento
Uma medida de tendência central é um valor
que representa uma observação típica ou
central de um conjunto de dados. As três
medidas da tendência central mais
comumente usadas são a média, a mediana e
a moda (Larson, 2015, p. 64) ; já foram pautas da Aula
2
Medida de Tendência Central
19 20
21 22
23 24
Medidas de Posição ou Tendência Central
fornecem medidas que podem caracterizar o
comportamento dos elementos de uma série,
possibilitando determinar se um valor está
entre o maior e menor valor da série, ou se
está localizado no centro do conjunto de
dados, por exemplo
Medidas de posicionamento
Elas são divididas em:
Média Aritmética (X)
Mediana (Md)
Moda (Mo)
Medidas de posição
Medidas de Tendência e
Posicionamento
Medidas de Tendência
Medidas de
Posicionamento
Strejman/shutterstock
Estudo de caso – práticas e
situação do dia a dia
Vamos prosseguir nossos estudos por meio de
coleta de dados:
1. no eixo
2. na construção do diagrama, o que pode ser
investigados?
Lembrar: para verificar se os valores sessão (os
valores de uma medida tendem a crescer (ou
decrescer) à medida que a outra cresce?) (...)
Estudo de caso
(...) para avaliar o valor de uma variável a
partir de um valor conhecido da outra. para
descrever a relação entre variáveis (Dado um
aumento específico numa variável, qual o
crescimento médio esperado para a segunda
variável?)
25 26
27 28
29 30
Um estudo clássico de estatística busca
relacionar o salário de trabalhadores em uma
fábrica montadora (exercício adaptado pelo
autor)
Para resolver este exercício, precisamos
fazer um gráfico de dispersão relacionando
as variáveis "número de trabalhadores" e
"salário"
Estudo de caso Estudo de caso
Base de Dados
110 120 125 136 145 150 165 172 180 185
110 120 123 140 145 155 165 172 180 190
115 120 130 140 145 158 168 175 180 190
115 120 130 140 147 158 168 175 185 195
117 120 135 140 150 160 170 175 185 195
117 123 135 142 150 163 172 178 185 198
Berno,2022
Estudo de caso
Tabela: distribuição de salário em reais por 60 c- classe de
operário de uma fábrica de sapato
Classe Freq. Abs. Freq. Rel. Freq. Rel. Acum
110-122 11 18,33% 18,33% 18,33%
123-134 5 8,33% 8,33% 26,67%
135-146 11 18,33% 18,33% 45,00%
147-158 7 11,67% 11,67% 56,67%
159-170 7 11,67% 11,67% 68,33%
171-182 10 16,67% 16,67% 85,00%
183-185 4 6,67% 6,67% 91,67%
185-acima 5 8,33% 8,33% 100,00%
Total 60 100% 100%
Faixa salarial Frequências
110 11
123 5
134 11
146 7
158 7
170 10
182 4
185 5
Estudo de caso/ Correlação
Correlação linear positiva Correlação linear negativa Correlação não-linear
Não há correlação
Berno,2022
Diagrama de Dispersão
Fr
eq
u
ên
ci
as
Faixa salarial
Frequências
Linear (Frequências)
12
10
8
6
4
2
0
100 110 120 130 140 150 160 170 180 190
11 11
10
77
5 5
4
Berno,2022
Analisar se a correlação é forte ou fraca:
Lembrar:
1.1 Forte: quanto maior a correlação entre
as variáveis, maior será a proximidade dos
pontos, ou seja, estarão menos dispersos
2.2 Fraca: quanto menor a correlação entre
as variáveis, mais dispersos estarão os
pontos
Diagrama de Dispersão
31 32
33 34
35 36
Resumo para interpretação dos
dados do diagrama: analisar se a
correlação é forte ou fraca:
1.1 Forte: quanto maior a
correlação entre as variáveis,
maior será a proximidade dos
pontos, ou seja, estarão menos
dispersos
1.2 Fraca: quanto menor a
correlação entre as variáveis,
mais dispersos estarão os pontos
Resolução
Strejman/shutterstock
A teoria e a prática caminham
juntas, são necessárias para
que os dados/informações
sejam tratados corretamente
para que se tenha um
resultado com maior precisão
Teoria e prática
LUTFIATUS SAADAH/shutterstock
Os temas abordados:
diagrama de dispersão
(gráfico), tabela de
frequência (dados),
medidas de tendência e
posicionamento
(tratamento dos dados),
para análise das
informações da pesquisa
Considerações finais
igor kisselev/shutterstock
Estudo de caso e prática do dia a dia
Exemplificação
Resolução
Teoria e prática
Considerações finais
Caro colegas, saiba que
estamos juntos nesta
jornada, e que existe
uma equipe
preocupada em dar
todo o suporte em suas
necessidades para
construir o crescimento
e aprendizado
Weberjake/ shutterstock
