1


Curso: Engenharia de Controle e Automação
Disciplina: Instrumentação de Controle - 2010.2

Exercícios de Simulação de Programação em Ladder
Utilizando o LadSim

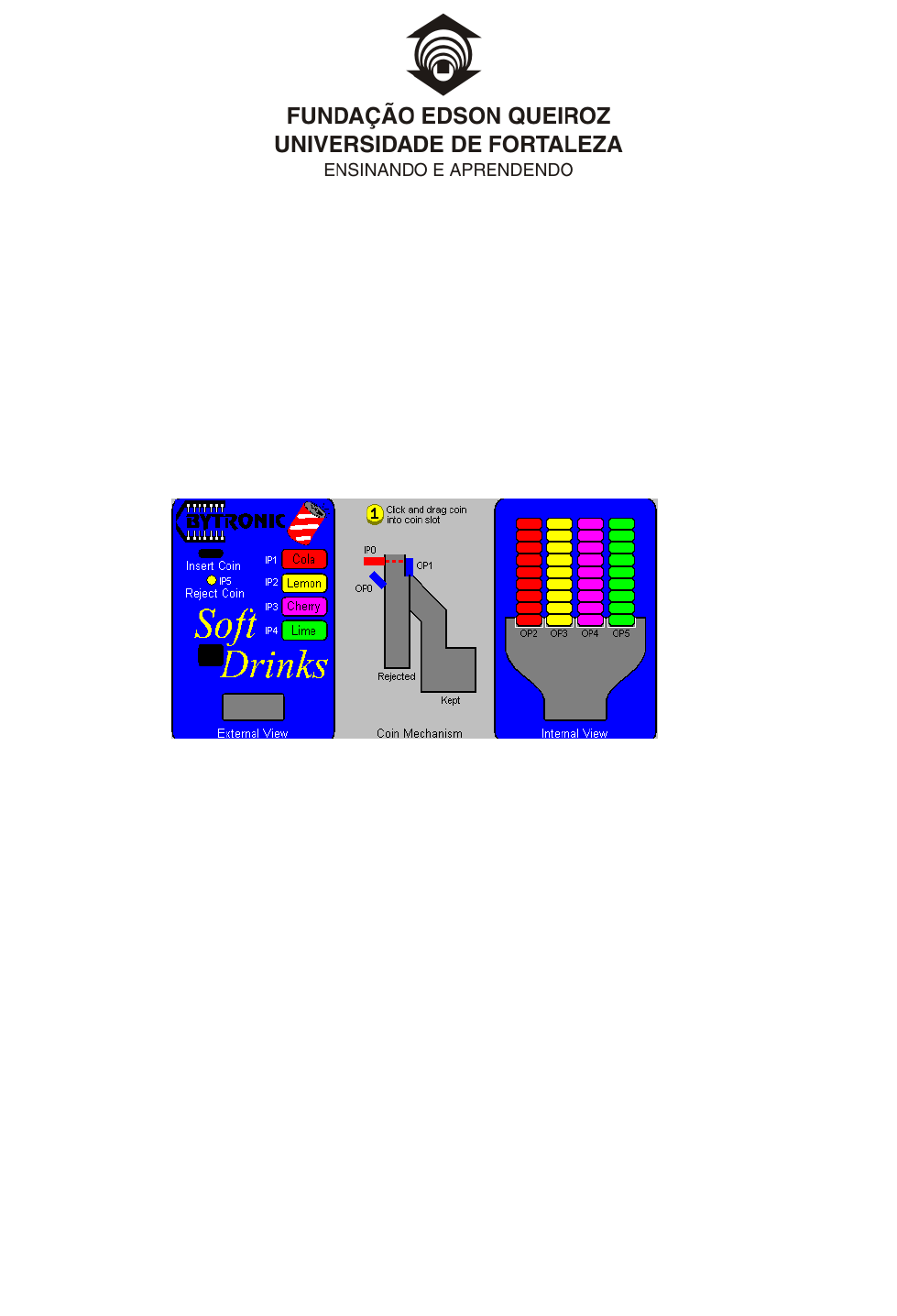

1. Máquina de refrigerantes
















O dinheiro é introduzido no entalhe da moeda. Uma vez que a moeda é detectada, se
uma tecla da bebida for pressionada, a bebida correta será liberada e a moeda mantida,
ou se a tecla da rejeição for pressionada, a moeda será devolvida e nenhuma bebida será
liberada.

As entradas são:
IP0 - sensor da moeda
IP1 - refrigerante de coca cola
IP2 - refrigerante de limão
IP3 - refrigerante de cereja
IP4 - refrigerante de lima
IP5 - tecla da rejeição

As saídas são:
OP0 - atuador de moeda aceita
OP1 - atuador de moeda rejeitada
OP2 - liberação do refrigerante de coca cola
OP3 - liberação do refrigerante de limão
OP4 - liberação do refrigerante de cereja
OP5 - liberação do refrigerante de lima

 2
2. Estacionamento















1.Quando um carro é detectado no sensor da entrada, a barreira deve abrir e permitir que
o carro entre.
2.Quando um carro é detectado no sensor de saída, a barreira deve abrir e permitir que o
carro saia.
3.Quando o estacionamento de carro está cheio, a luz “cheio” deve estar acesa
4.Quando o estacionamento de carro está vazio, a luz “vazio” deve estar acesa
5.Quando há vagas no estacionamento de carro, a luz de vagas deve estar acesa.
6.O número de vaga deve ser indicado em todas as vezes através do acumulador do
contador.
Obs. As barreiras devem levantar suficiente para que os carros entrem ou retirem no
parque de carro.

As entradas e as saídas são:

 IP0 sensor de entrada
 IP1 sensor de saída
OP0 lâmpada de estacionamento cheio
OP1 lâmpada de vagas no estacionamento
OP2 lâmpada de estacionamento vazio
OP3 barreira de entrada
OP4 barreira de saída

 3
3. Planta de seleção de caixas















Uma caixa é transportada em uma esteira. Quando alcança a mesa giratória, ela deve
girar para a esquerda ou direita dependendo do tamanho da caixa. O atuador
correspondente deve empurrar a caixa na esteira correta.

As entradas e as saídas são:
IP0 sensor do comprimento da caixa
IP1 sensor do comprimento da caixa
IP2 sensor de rotação da mesa giratória
IP3 sensor da esteira horizontal
IP4 sensor da esteira vertical
IP5 botão de partida
OP0 atuador da esteira vertical
OP1 atuador da esteira horizontal
OP2 motor da esteira comum
OP3 motor da esteira vertical
OP4 motor da esteira horizontal
OP5 rotação da mesa a direita
OP6 rotação da mesa a esquerda

 4
4. Planta de Engarrafamento

A esteira 1 funciona continuamente onde é alimentado uma garrafa de cada vez. Cada
garrafa desloca-se ao longo da esteira e é direcionado pelas guias para a posição onde é
enchida e tampada. A garrafa então continua ao longo do transporte na esteira 2, fase em
que o rótulo é colocado na garrafa, após essa etapa a garrafa espera então na
extremidade do transporte até que haja 3 garrafas no total. Estas são empurradas então
no empilhador. Isto é repetido outras 2 vezes de modo que haja 9 garrafas no empilhador.
O empilhador deve então descer e as garrafas seguem na esteira 3.

As entradas e as saídas são:
IP0 sensor de nivel
IP1 sensor de detecção da garrafa
IP2 sensor de acionamento do rotulador
IP3 sensor do contador
IP4 sensor de detecção da tampa
IP5 interruptor de limite do pistão do empilhador
OP0 atuador de parada da garrafa
OP1 atuador de datação da tampa
OP2 atuador de empilhamento
OP3 atuador de colocação da tampa
OP4 atuador da válvula de enchimento
OP5 esteira 1
OP6 esteira 2
OP7 empilhador da esteira 3
