Centro Universitário do Distrito Federal - UDF www.udf.edu.br
Escola de Engenharia – Campus Reitor Rezende Ribeiro de Rezende
SGAS 903 - Conj D - Lote 79, Brasília/DF CEP: 70390-030 Tel: (61) 3224-2220

1

Apresentação no formato trabalho e dados

NOTA

Nome do aluno:

R.G.M: Turno:
Turma:
Assinatura do aluno:

Data da Avaliação:

INSTRUÇÔES
1. Este teste será feito e postado no blackboard no formato em PDF. É necessário
que o aluno poste a resolução (feita em folha de caderno) no prazo determinado.
2. A partir da postagem no blackboard o aluno terá 3 dias para postar a resolução
no fórum.
3. No dia da aula será aberto uma mesa redonda para discussão dos dados e da
resolução.
4. Este teste/trabalho vale nota na média.
5. A não participação irá acarretar em perda de ponto.



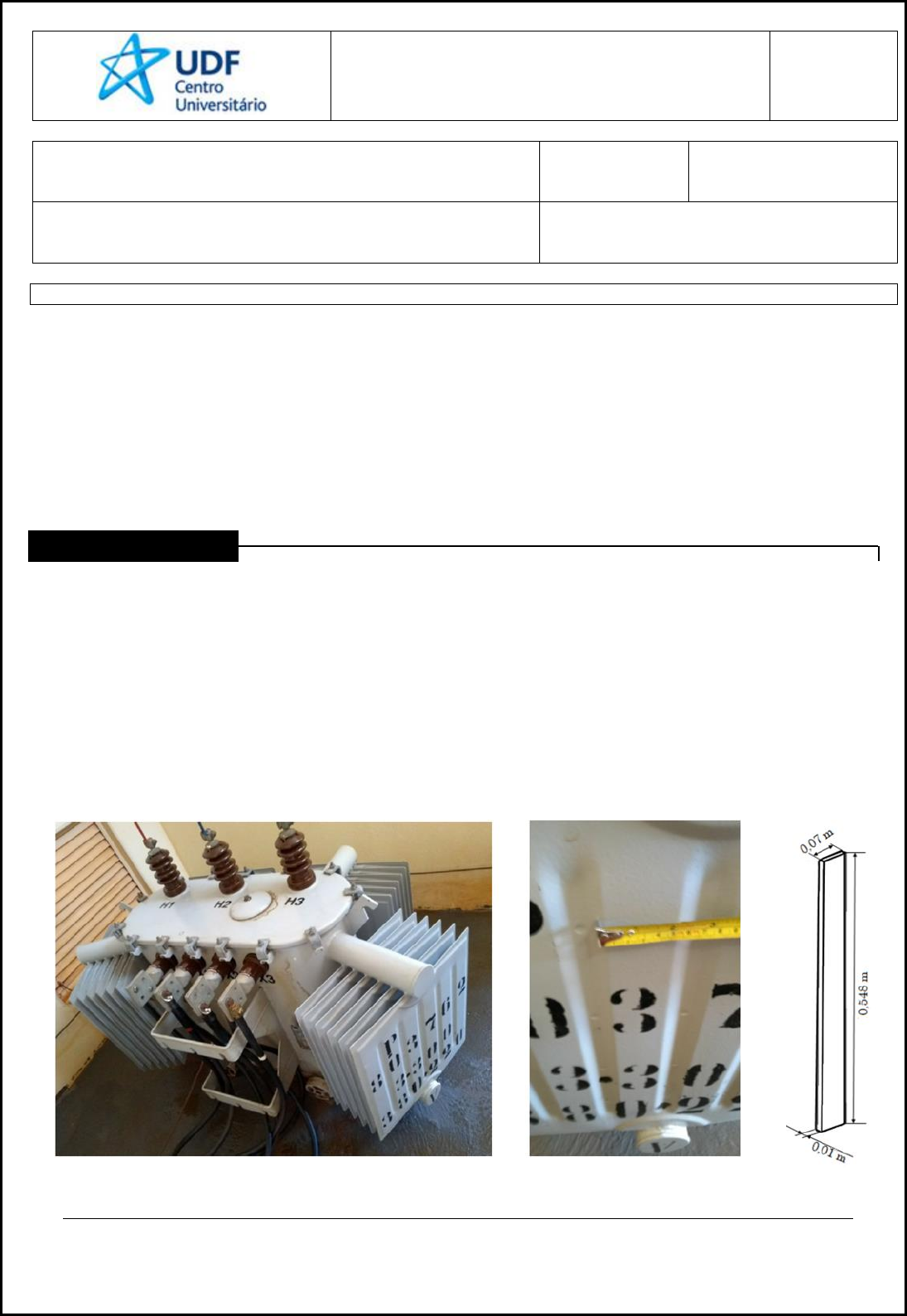

Uma empresa de equipamentos elétricos deseja verificar de seus produtos estão com seus
componentes adequados para que não haja um super aquecimento dos mesmos. Foi
verificado que um gerador trifásico de 13,8 kW é composto por 4 bancos de conjuntos de
aletas, cada conjunto possui 6 fileiras e que em cada fileira há 6 aletas retangulares dispostas
lado a lado, como mostrado na figura abaixo. As aletas de alumínio tem 0,508 m de
comprimento, espessura de 0,01 m e largura de 0,07 m. Sabendo que em ambas as
extremidades das aletas o equipamento se mantem a 65°C, determine a transferência de calor
apenas devido as aletas considerando que o ar se encontra a 33°C e seu coeficiente de
convecção é de 50 W/(m2°C)




QUESTÃO 01
Centro Universitário do Distrito Federal - UDF www.udf.edu.br
Escola de Engenharia – Campus Reitor Rezende Ribeiro de Rezende
SGAS 903 - Conj D - Lote 79, Brasília/DF CEP: 70390-030 Tel: (61) 3224-2220

2


Uma empresa de equipamentos elétricos deseja verificar de seus produtos estão com seus
componentes adequados para que não haja um super aquecimento dos mesmos. Foi
verificado que um motor elétrico de 2 C.V. possui várias aletas de alumínio ao seu redor para
dissipar calor. Inicialmente as aletas que revestem a superfície ocupam um volume
aproximado de 1,551.10-3 m3 e são retangulares possuindo de espessura w de 6 mm, altura b
de 1,5 cm e comprimento L de 18,8 cm. Pretende-se verificar se a substituição por pequenos
cilindros de diâmetro D 3,6 cm e altura b 1,5 cm melhorariam a transferência de calor
considerando que ambos os designs ocupariam o mesmo volume. Determine o design de aleta
que proporciona a melhor transferência de calor para o motor que se matem a 60°C e o ar
envolta está a 30°C e seu coeficiente de convecção é de 40 W/(m2°C)
















QUESTÃO 02
Centro Universitário do Distrito Federal - UDF www.udf.edu.br
Escola de Engenharia – Campus Reitor Rezende Ribeiro de Rezende
SGAS 903 - Conj D - Lote 79, Brasília/DF CEP: 70390-030 Tel: (61) 3224-2220

3

Uma empresa de equipamentos elétricos deseja verificar de seus produtos estão com seus
componentes adequados para que não haja um super aquecimento dos mesmos. Foi
verificado que um inversor de frequência já se encontra no tempo de passar por atualizações
em seu modelo. Foram propostos dois designs para as aletas retangulares de alumínio o
primeiro de comprimento de 0,205 m, espessura de 0,003 m e altura de 0,061 m. Já o segundo
modelo tem o mesmo comprimento porem altura de 0,097 m e espessura de 0,002 m.
Sabendo que ambos os modelos ocupam um volume de aproximadamente 3,1263.10-3 m3
determine qual o melhor design de aletas para inversor de frequência e qual o aumento de
eficiência escolhendo o melhor em função do pior modelo. Considere que inversor se encontra
a 58°C e que o ar a sua volta está a 37°C e tem um coeficiente de convecção térmico de 40
W/(m2°C)












QUESTÃO 03
Centro Universitário do Distrito Federal - UDF www.udf.edu.br
Escola de Engenharia – Campus Reitor Rezende Ribeiro de Rezende
SGAS 903 - Conj D - Lote 79, Brasília/DF CEP: 70390-030 Tel: (61) 3224-2220

4


Em uma propriedade rural deseja-se fazer um pequeno forno de argila arenosa vazado que irá
trabalhar com temperaturas interna e externa de 225°C e 65°C, respectivamente. Porém não há
consenso em qual modelo de forno deve ser feito. O primeiro possui seção transversal quadrada de
lado externo igual a 75 cm e comprimento 1,20 m com espessura de 2 cm. O segundo modelo é
cilíndrico com mesmo volume que o modelo anterior e tem espessura de 2 cm. Determine qual modelo
é mais adequado para construção de um forno.




QUESTÃO 04
