001 (2016 – AOCP: EBSERH) São elementos na construção de um desenho de perspectiva:
X A) ponto de vista, linha do horizonte, linha de terra e ponto de fuga.
B) escala humana, linha do horizonte, ponto de fuga e linha direita.
C) ponto de fuga, linha do horizonte, linha vertical e linha do infinito.
D) linha vertical, horizontal, linha mestra e linha infinita.
E) ponto de fuga, ponto da direita e ponto da esquerda.
Questão

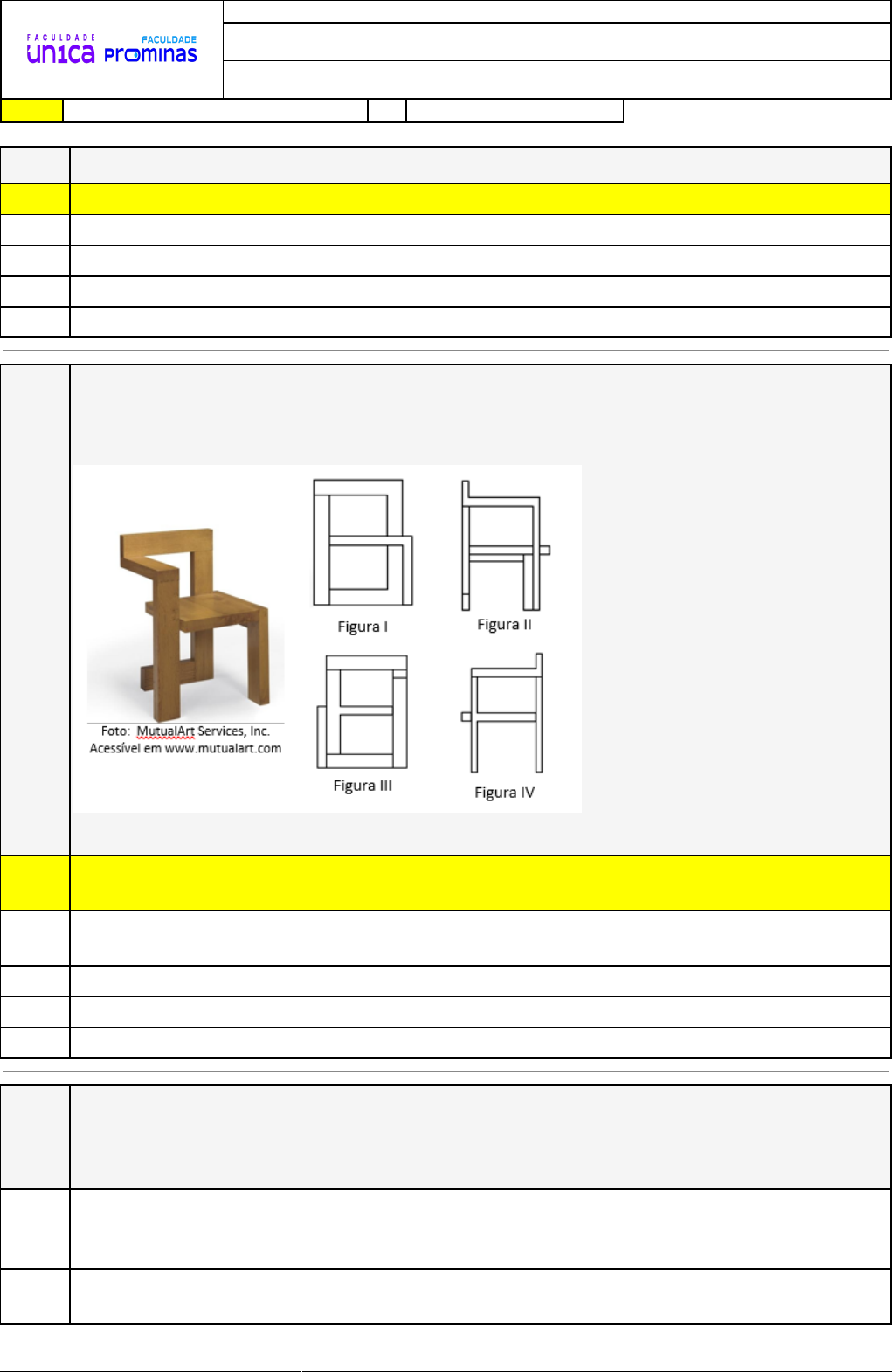

002 (IF-PI - 2016). A Steltman Chair, cadeira projetada pelo arquiteto holandês Gerrit
Thomas Rietveld é considerada um objeto icônico do mobiliário internacional. Na
imagem abaixo, podemos observar seu design limpo, característico das obras do
arquiteto.
Analisando o objeto e suas projeções, podemos afirmar que:
X A) As figuras I e II correspondem, respectivamente, às vistas ortográficas frontal e lateral
esquerda da cadeira Steltman.
B) As figuras I, II, III e IV correspondem, respectivamente, às vistas ortográficas frontal,
lateral direita, lateral esquerda e posterior da cadeira Steltman.
C) A figura II corresponde à vista ortográfica lateral direita da cadeira Steltman.
D) A figura IV corresponde à vista ortográfica lateral direita da cadeira Steltman.
E) A figura III corresponde à vista ortográfica posterior da cadeira Steltman.
Questão
003 Nas projeções geométricas, há situações em que precisamos adotar construções
auxiliares para alcançar precisão e rigor no desenho, é o caso da utilização do método
dos pontos medidores e de fuga reduzidos. Em qual circunstância é sugerida a
utilização desse método?
X A) Quando o objeto a ser representado possui formas retangulares ao quadro ou em
situações em que um ponto de fuga (PF) está localizado fora dos limites do papel de
desenho.
B) Quando o objeto a ser representado possui formato circular ou em situações em que um
ponto de fuga (PF) está localizado dentro dos limites do papel de desenho.
05/06/2024 01:43:38 2/3
C) Quando o objeto a ser representado possui face paralela ao quadro ou em situações em
que um ponto de fuga (PF) está localizado fora dos limites do papel de desenho.
D) Quando o objeto a ser representado posiciona-se de forma oblíqua ao quadro ou em
situações em que um ponto de fuga (PF) está localizado dentro dos limites do papel de
desenho.
E) Quando o objeto a ser representado possui dimensões relevantes ou em situações em
que um ponto de fuga (PF) está localizado fora dos limites do papel de desenho.
Questão
004 (2016 - CESPE CEBRASPE) No sistema de representação em perspectiva, a linha do
horizonte é definida como:
X A) a interseção entre as linhas de projeção e plano de projeção.
B) a linha perpendicular ao plano de base.
C) a interseção entre o plano de projeção e o plano de base.
D) o lugar geométrico dos pontos de fuga.
E) a interseção entre o cone de visão e o plano de projeção.
Questão
005 (IF-PB - 2019). A perspectiva é uma técnica utilizada para representar objetos em três
dimensões, criando uma ilusão de profundidade e proporção. A respeito dos tipos de
perspectivas utilizadas em desenho técnico, observe as figuras abaixo:
Com base nas figuras apresentadas acima, é correto afirmar que:
X A) a figura I corresponde a uma perspectiva do tipo dimétrica, onde dois dos eixos de
projeção formam ângulos iguais com o plano horizontal.
B) a figura III corresponde a uma perspectiva do tipo cônica com dois pontos de fuga, onde
as linhas do desenho convergem para um ponto central, localizado na linha do
horizonte.
C) a figura IV corresponde a uma perspectiva do tipo cavaleira, onde a face frontal do
objeto permanece em verdadeira grandeza e o eixo perspectivado sofre deformação de
acordo com o grau de inclinação.
D) a figura II corresponde a uma perspectiva do tipo militar, onde os eixos de projeção
convergem para o horizonte e situando observador num plano acima do objeto.
E) a figura V corresponde a uma perspectiva do tipo isométrica, onde os três eixos formam
ângulos diferentes com o plano horizontal.
Questão
006 (UFGD - 2019). A projeção ortogonal de 1º diedro, representação largamente utilizada
em suas vistas frontal, superior e laterais, pode ser utilizada para a decomposição
ortogonal das faces de uma peça. Considere a figura a seguir.
Assinale a alternativa que representa a correta projeção ortogonal.
A)
B)
C)
D)
X E)
Questão
007 Sobre perspectivas é incorreto afirmar:
A) Na perspectiva cônica com três pontos, o objeto eÌ� colocado de forma que nenhum dos
eixos principais do objeto seja paralelo ao plano do desenho.
05/06/2024 01:43:38 3/3
B) As vistas em perspectiva cônica são mais parecidas com o que eÌ� visto pelo olho
humano.
X C) A localização e a relação entre os pontos de fuga, o plano de projeção e o objeto
determinam o aspecto da vista em perspectiva cônica.
D) Na perspectiva cônica com um ponto, o objeto eÌ� colocado de forma que uma
superfície principal do objeto seja paralela ao plano do desenho.
E) Na perspectiva cônica com dois pontos, o objeto eÌ� colocado de forma que as arestas
principais do objeto sejam orientadas verticalmente e as superfícies sejam paralelas ao
plano do desenho.
Questão
008 Sobre a representação do cenário em perspectiva com dois pontos de fuga, aponte a
afirmativa correta.
A) A janela da representação é obtida com um ponto de fuga somente.
B) A representação apresenta linhas horizontais paralelas.
X C) Os ladrilhos da calçada são construídos utilizando a mesma medida para todos,
paralelamente.
D) A única linha horizontal do desenho coincide com a linha do horizonte.
E) A representação apresenta mais que dois pontos de fuga, pois apresenta o desenho de
dois edifícios.
