Tensão
30
Resolução: Steven Róger Duarte

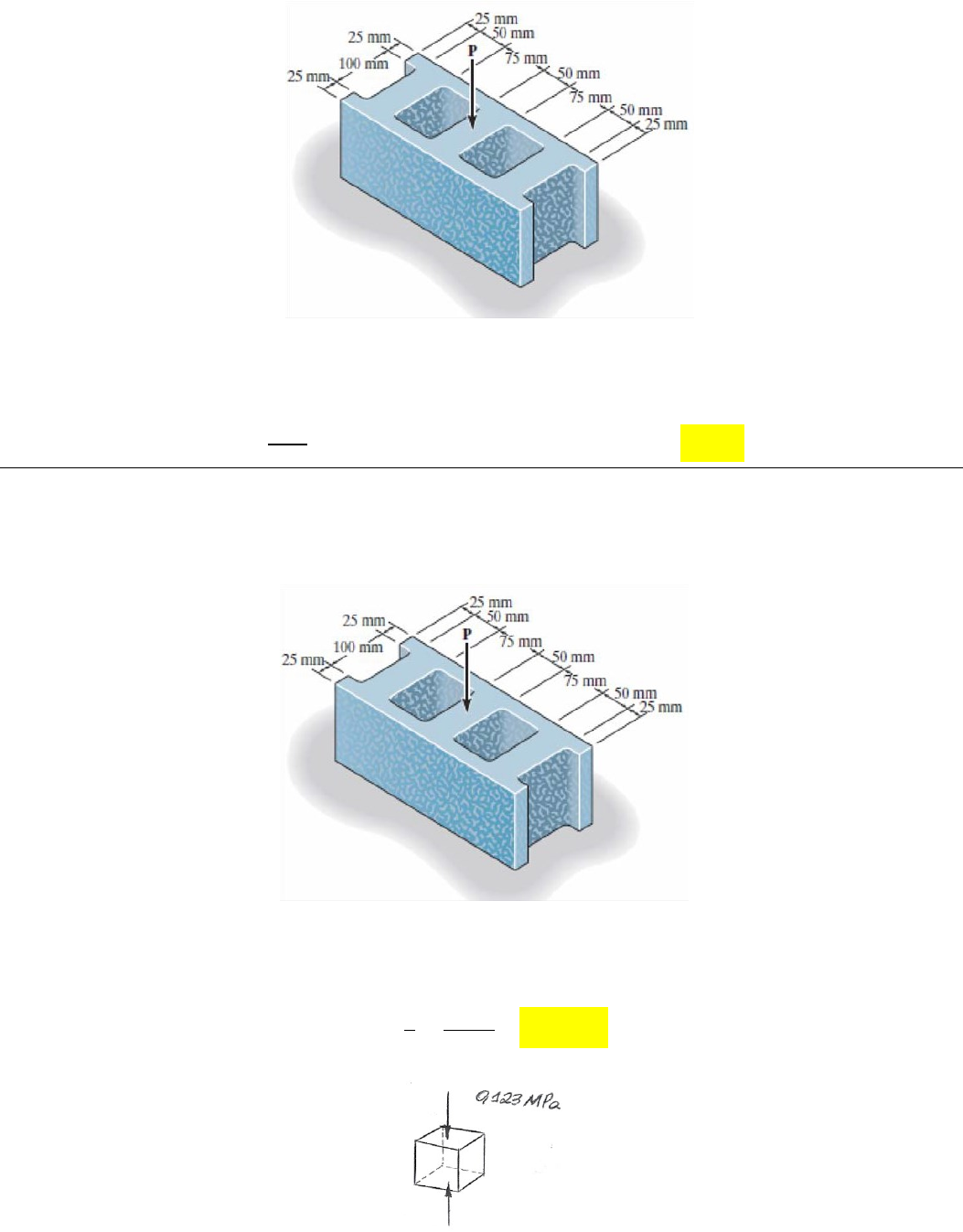

*1.40. O bloco de concreto tem as dimensões mostradas na figura. Se o material falhar quando a tensão
normal média atingir 0,84 MPa, determine a maior carga vertical P aplicada no centro que ele pode
suportar.

Figura 1.40
A = 350 x 25 x 2 + 3 x 50 x 100 = 32.500 mm²
σrup =


 Padm = σrup x A = 0,84 x 32.500 = 27,3 kN
1.41. O bloco de concreto tem as dimensões mostradas na figura. Se ele for submetido a uma força P = 4
kN aplicada em seu centro, determine a tensão normal média no material. Mostre o resultado sobre um
elemento de volume infinitesimal do material.

Figura 1.41
A = 350 x 25 x 2 + 3 x 50 x 100 = 32.500 mm²
σrup =





 = 0,123 MPa

Tensão
31
Resolução: Steven Róger Duarte
1.42. A luminária de 250 N é sustentada por três hastes de aço interligadas por um anel em A. Determine
qual das hastes está submetida à maior tensão normal média e calcule seu valor. Considere θ = 30°. O
diâmetro de cada haste é dado na figura.

 Figura 1.42

 ∑ ; ∑ ; Resolvendo [1] e [2]:
FACcos(30°) + FADcos(45°) = 0 [1] FACsen(30°) + FADsen(45°) – 250 = 0 [2] FAC = 183,2 N e FAD = 224,2 N
σAD =




 = 5,074 MPa ; σAC =




 = 6,473 MPa ; σAB =




 = 3,93 MPa
1.43. Resolva o Problema 1.42 para θ = 45°.

 Figura 1.43
 ∑ ; ∑ ; Resolvendo [1] e [2]:
 FACcos(45°) - FADcos(45°) = 0 [1] FACsen(45°) + FADsen(45°) – 250 = 0 [2] FAC = FAD = 176,78 N
σAB =








 = 3,93 MPa ; σAC =








 = 6,252 MPa ; σAD =









 = 4,001 MPa
Tensão
32
Resolução: Steven Róger Duarte
*1.44. A luminária de 250 N é sustentada por três hastes de aço interligadas por um anel em A. Determine
o ângulo de orientação θ de AC de modo que a tensão normal média na haste AC seja duas vezes a
tensão normal média na haste AD. Qual é a intensidade da tensão em cada haste? O diâmetro de cada
haste é dado na figura.

 Figura 1.44

 ∑ ; ∑ ; σAC = 2σAD FAC = 1,28FAD [3]
 FACcos(θ) – FADcos(45°) [1] FACsen(θ) + FADsen(45°) – 250 = 0 [2]
Solucionando as equações [1], [2] e [3], obtemos:
θ = 56,466°, FAD = 140,92 N e FAC = 180,377 N
σAB =








 = 3,93 MPa ; σAC =









 = 6,38 MPa ; σAD =








 = 3,19 MPa
1.45. O eixo está sujeito à força axial de 30 kN. Se ele passar pelo orifício de 53 mm de diâmetro no apoio
fixo A, determine a tensão no mancal que age sobre o colar C. Determine também a tensão de
cisalhamento média que age ao longo da superfície interna do colar no ponto onde ele está acoplado ao
eixo de 52 mm de diâmetro.

Figura 1.45

σmancal =



 ( )


( )
 = 48,3 MPa ; méd =



 ( )
 ( )( )
 = 18,4 MPa
Tensão
33
Resolução: Steven Róger Duarte
1.46. Os dois elementos de aço estão interligados por uma solda de topo angular de 60°. Determine a
tensão de cisalhamento média e a tensão normal média suportada no plano da solda.

Figura 1.46

 ∑ ; ∑ ; Resolvendo [1] e [2], obtemos:
 - 8 + Vcos(60°) + Ncos(30°) = 0 [1] - Vsen(60°) + Nsen(30°) = 0 [2] V = 4 kN e N = 6,93 kN
A’ =

 ( )


 ( )
 = 866,03 mm² ; méd =

 = 4,62 MPa ; σ =

 = 8 MPa
1.47. O gancho é usado para sustentar o tubo de tal modo que a força no parafuso vertical é 775 N.
Determine a tensão normal média desenvolvida no parafuso BC se ele tiver diâmetro de 8 mm. Considere
que A seja um pino.

Figura 1.47

 ∑
 775 x 0,04 – 0,07FBCcos(20°) = 0 FBC = 471,28 N ; σBC =









 = 9,38 MPa
