Atividade 01: Análise de Circuitos Eletroeletrônicos

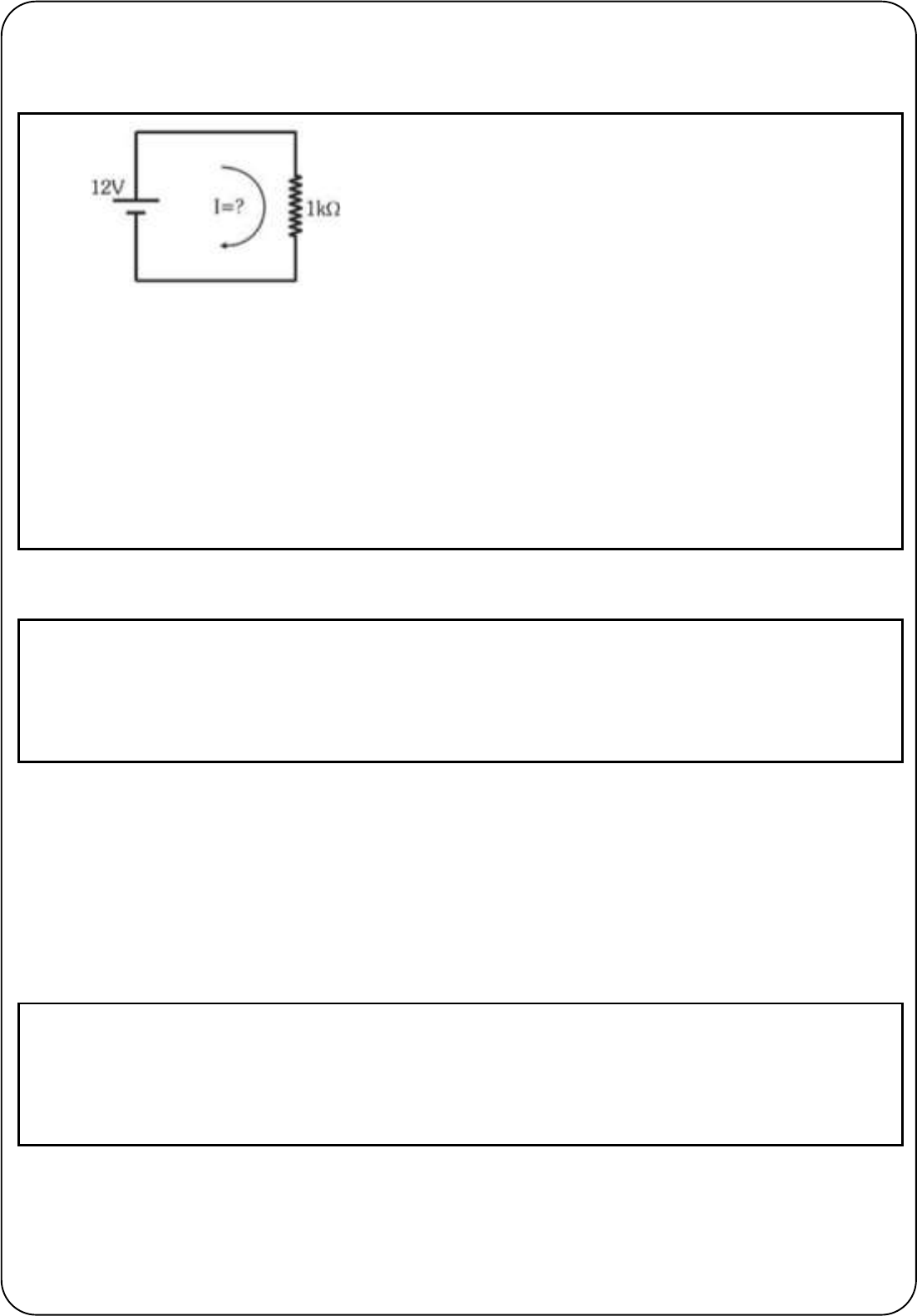

1) Qual é a intensidade da corrente elétrica que passa por uma resistência de 1k submetida a uma
tensão de 12V?
1000 = 12/i
i = 12/1000
i = 0,012
i = 12 mA
Portanto, o valor da corrente elétrica que passa por uma resistência de 1kΩ submetida a uma tensão de 12V é
de 12 mA.
2) Determine a resistência de um fio de cobre de 4mm de diâmetro e 10km de comprimento.
R = ρL/A
R = 0,0172 * 10.000 / π * 2²
R = 13,69 Ω
3) Considere um resistor com as seguintes especificações: 1k - 1/2W.
a) Qual é a corrente Imáx e a tensão Vmáx que ele pode suportar?
b) Que potência P’ ele dissiparia caso a tensão aplicada V’ fosse metade de Vmáx?
c) Quanto vale a relação Pmáx/P’ e qual conclusão pode ser tirada?
a) 22,4mA 22,32V
b) 0,12W
c) 4,17
A relação Pmax/P´ significa quantas vezes maior é Pmax em relação a P’.
4) Uma lâmpada residencial está especificada para 127V / 100W. Determine:
a) A energia elétrica consumida por essa lâmpada num período de cinco horas diárias nummês
de 30 dias;
Atividade 01: Análise de Circuitos Eletroeletrônicos
b) O valor a ser pago por esse consumo, sabendo que a empresa de energia elétrica cobra a tarifa
de R$ 0,30 por kWhmais um imposto de 33,33%.
5) Uma turbina de uma usina hidrelétrica com capacidade de 100.000 kWh abastece uma região com
tensão de 127V. Quantas lâmpadas de 200W/127V essa turbina pode alimentar simultaneamente?
R= 500.000 lâmpadas
6) Considerando o circuito abaixo, formado por quatro resistores ligados em série, determine:
a) A resistência equivalente do circuito série;
b) A corrente I fornecida pela fonte E ao circuito;
c) A queda de tensão provocada por cada resistor.
a)
Req= R1+R2+R3+R4
Req= 1kΩ+2k2Ω+560Ω+1k5Ω
Req= 1000Ω+2200Ω+560Ω+1500Ω
Req= 5260Ω
b) I= V/R= 24/5260= 4,6mA
c)
Para R1:
V1= R1 x I= 4,6V
Para R2:
V2= R2 x I= 10,12V
Para R3:
V3= R3 x I= 2,58V
Para R4:
V4= R4 x I= 6,9V
a) 100W 1000 = 0,1kw (pontência em quilowatts)
0,1 kw x 5h = 0,5 kwh (consumo diário em quilowatt-hora)
b) 15kwh x R$ 0,30/kwh = R$ 4,50 (valor sem imposto)
R$ 4,50 x 33,33% = R$ 1,50 (valor do imposto)
R$ 4,50 + R$ 1,50 = R$ 6,00
100.000 kWh = 100.000.000 Wh / 200W
Atividade 01: Análise de Circuitos Eletroeletrônicos
7) Considerando o circuito abaixo, formado por três resistores ligados em paralelo, determine:
a) A resistência equivalente do circuito paralelo;
b) A corrente I fornecida pela fonte E ao circuito;
c) A corrente que passa por cada resistor.
8) Determine a tensão, a corrente e a potência em cada resistor da rede resistiva ao lado.
Dados: E = 20 V; R1 = 500 ; R2 = 8,2 k e R3 = 10 k
9) No circuito abaixo, determine a resistência equivalente e a corrente fornecida pela fonte de
alimentação.
a) Req = 659,72
b) I = 18,19 mA
c)
I1 = 3,64 mA;
I2 = 12 mA;
I3 = 2,55 mA
Tensão e potência do resistor 1, segundo a lei de ohm:
V1 = 0,004A. 500 ohms = 2V
P1 = V1.I1 =2V.0,004A = 0,008W = 8mW
Tensão dos resistores 2 e 3, segundo a lei de kirchoff:
V2 =V3 = E - I1.R1 = 20V - 0,004A.500ohms = 18V
As correntes desses resistores:
I2 = V2/R2 = 18V/8200ohms = 0,0022A = 2,2mA
I3 = V2/R3 = 18V/10000ohms = 0,0018A = 1,8mA
E as potências desses resistores:
P2 = I2.V2 = 0,0022A.18V = 0,0395W = 39,5mW
P3 = I3.V3 = 0,0018A.18V = 0,0324W = 32,4mW
Atividade 01: Análise de Circuitos Eletroeletrônicos
10) No circuito abaixo, são conhecidos os valores de I1, I2 e I4. Determine I3, I5 e I6 por meio da lei de
Kirchhoff para correntes.
I1 = I2 + I3
2A = 6A + I3
I3: I3 = 2A - 6A = -4A
I2 = I4 + I5
6A = 3A + I5
I5: I5 = 6A - 3A = 3A
14 = I5 + I6
3A = 3A + I6
I6: I6 = 3A - 3A = 0A
R= I3= -4A, I5= 3A, e I6= 0A
Req= E/I1= 15V/0,106A= 142
I= 105mA
