MANUTENÇÃO CORRETIVA
Conheça os tipos de manutenção
previstas em redes isoladas de média
tensão
  

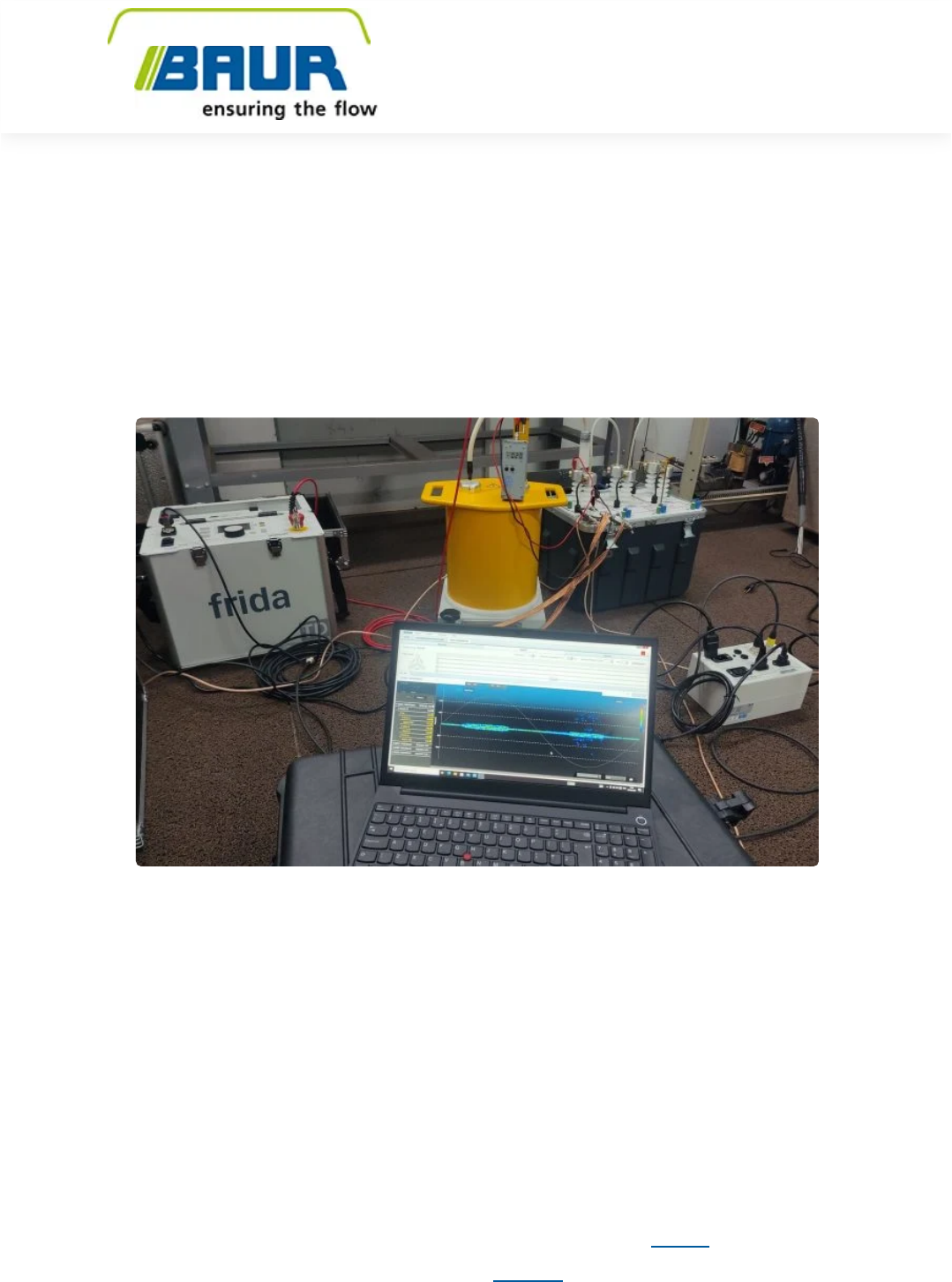

Garantir a segurança, a con�abilidade e a disponibilidade das redes
isoladas em média tensão é primordial. É necessário para otimizar o
desempenho e os custos associados ao ciclo de vida dos ativos. Por
isso, é importante adotar estratégias de gestão da manutenção que
sejam capazes de mitigar e de prevenir ocorrências de falhas. São estas
falhas que podem deixar sem energia elétrica toda uma empresa, um
parque eólico ou solar. Estas falhas podem incluir um bairro (no caso da
    
06/09/24, 21:04 Tipos de manutenção previstas em redes isoladas de média tensão
https://baurbrasil.com.br/tipos-de-manutencao-em-redes-isoladas-de-media-tensao/ 1/11
https://baurbrasil.com.br/
https://baurbrasil.com.br/blog/
https://baurbrasil.com.br/categoria/manutencao-corretiva/
https://wa.me/?text=Conhe%C3%A7a%20os%20tipos%20de%20manuten%C3%A7%C3%A3o%20previstas%20em%20redes%20isoladas%20de%20m%C3%A9dia%20tens%C3%A3o%20-%20https://baurbrasil.com.br/tipos-de-manutencao-em-redes-isoladas-de-media-tensao/
https://www.facebook.com/sharer/sharer.php?u=https://baurbrasil.com.br/tipos-de-manutencao-em-redes-isoladas-de-media-tensao/
javascript:;
https://baurbrasil.com.br/servicos/localizacao-de-falhas-em-cabos-isolados/
https://pt.wikipedia.org/wiki/Energia_el%C3%A9trica
mailto:atendimento@baurdobrasil.com.br
https://www.linkedin.com/company/baur-do-brasil-ltda/
https://www.facebook.com/BaurdoBrasil/
https://www.instagram.com/baurdobrasil/
https://www.youtube.com/channel/UCLJQ9paHsWerh8GDKCG3oeQ
javascript:searchTrigger();
https://baurbrasil.com.br/
rede pública de distribuição) ou serviço público (como a operação de
trens do transporte intermunicipal).
A estratégia ideal de manutenção de redes isoladas deve levar em
consideração diferentes dimensões, como as condições atuais do
sistema, o histórico desde a obra civil, as técnicas de manutenção
disponíveis, além do conhecimento sobre a dinâmica e ciclo de vida dos
cabos isolados e dos componentes do sistema, uma vez que, assim
como outros produtos industrializados, eles apresentam uma curva de
probabilidade de falhas ao longo do tempo, a chamada “curva da
banheira”.
Curva da banheira
Podemos obter a curva da banheira pela superposição de três curvas: a
que indica a probabilidade de falhas prematuras, a que indica a
probabilidade de falhas devido à formação de defeitos ao longo da
meia-vida e a curva que de�ne a probabilidade de falha por desgaste
natural/envelhecimento.
Curva de probabilidade de falhas em função do tempo de aplicação para
cabos isolados em média tensão
Podemos classi�car os procedimentos executados nas manutenções
corretivas, preventivas e preditivas de redes isoladas conforme o
objetivo e forma de atuação, em conformidade com a ABNT NBR
5462:1994 – Con�abilidade e Mantenabilidade.
    
06/09/24, 21:04 Tipos de manutenção previstas em redes isoladas de média tensão
https://baurbrasil.com.br/tipos-de-manutencao-em-redes-isoladas-de-media-tensao/ 2/11
mailto:atendimento@baurdobrasil.com.br
https://www.linkedin.com/company/baur-do-brasil-ltda/
https://www.facebook.com/BaurdoBrasil/
https://www.instagram.com/baurdobrasil/
https://www.youtube.com/channel/UCLJQ9paHsWerh8GDKCG3oeQ
javascript:searchTrigger();
https://baurbrasil.com.br/
Manutenção Objetivo Peculiaridades
Corretiva
Corrigir/ reparar
sistemas
Para redes de média tensão, as
falhas em operação
apresentam um custo
�nanceiro e de pessoal muito
elevado, devendo ser mitigado
sempre que possível.
Preventiva Prevenir falhas
Uso recorrente ou equivocado
pode causar danos aos cabos.
Além disso, o tempo
necessário para execução dos
ensaios pode reduzir a
disponibilidade dos sistemas.
Preditiva
Obter informações
para prever o
comportamento dos
sistemas
Investimento inicial elevado.
Necessita de equipe
amplamente capacitada.
Manutenção de cabos isolados, conforme NBR 5462 e objetivos
especí�cos de formas de atuação
Manutenção corretiva em cabos
isolados de média tensão
A manutenção corretiva em cabos isolados de média tensão consiste
em um conjunto de ações e procedimentos. O objetivo delas é reparar,
substituir ou recompor as características de um sistema após uma
falha. Isso porque, mesmo com toda a tecnologia disponível e técnicas
de diagnóstico existentes, eventualmente alguns eventos de falhas
poderão ocorrer na rede. Assim é fundamental elaborar um plano de
contingência para a rápida localização e execução do reparo.
A localização de falha em um cabo isolado instalado em rede
subterrânea não é um processo trivial, mas segue uma metodologia
tradicionalmente consolidada, esquematizada na �gura abaixo.
    
06/09/24, 21:04 Tipos de manutenção previstas em redes isoladas de média tensão
https://baurbrasil.com.br/tipos-de-manutencao-em-redes-isoladas-de-media-tensao/ 3/11
mailto:atendimento@baurdobrasil.com.br
https://www.linkedin.com/company/baur-do-brasil-ltda/
https://www.facebook.com/BaurdoBrasil/
https://www.instagram.com/baurdobrasil/
https://www.youtube.com/channel/UCLJQ9paHsWerh8GDKCG3oeQ
javascript:searchTrigger();
https://baurbrasil.com.br/
A primeira etapa consiste na execução de testes para con�rmação e
caracterização da falha. As informações obtidas nesta etapa
direcionarão os procedimentos adotados em todas as etapas
posteriores. Elas também determinarão quais equipamentos serão
necessários durante o processo. A aplicação dos métodos mais
apropriados nesta fase reduz o tempo para localização da falha e o
dano/estresse produzido aos cabos. Durante a etapa, é importante
identi�car o tipo de falha e as tensões de ruptura.
Após a caracterização da falha, executa-se os métodos de pré-
localização. Nesta etapa, a localização da falha será estimada de forma
aproximada. É, talvez, a etapa mais crítica de todo o processo, pois
costuma envolver maior necessidade de tecnologia e equipes treinadas.
Uma boa pré-localização garante maior agilidade no processo de
manutenção corretiva. Enquanto isso, pré-localizações ruins ou difíceis
podem retardar severamente o restabelecimento do sistema.
A escolha do método
A escolha do método adequado deve levar em consideração o tipo de
falha, a tensão de ruptura, sua impedância, bem como características
construtivas e equipamentos disponíveis. Os métodos mais comuns
para as falhas de revestimento e cabos sem blindagem são os
baseados em pontes de medição. Para falhas de curto-circuito em
cabos blindados, os métodos baseados em re�ectometria no domínio
do tempo usualmente geram resultados mais ágeis.
Após a etapa de pré-localização, teremos estimado relativamente bem a
distância do ponto de medição até a posição da falta. No entanto, é
necessário conhecer o percurso dos cabos. Por isso, a etapa de
determinação do percurso é de extrema importância. Assim, será
possível localizar o ponto de falha com mais exatidão e rapidez.
Na etapa de localização exata, determinamos a posição da falta com
precisão de alguns centímetros, permitindo a abertura de vala e, se for o
caso, o posterior reparo. As referências IEEE 1234 – 2007 e Cigre WG
    
06/09/24, 21:04 Tipos de manutenção previstas em redes isoladas de média tensão
https://baurbrasil.com.br/tipos-de-manutencao-em-redes-isoladas-de-media-tensao/ 4/11
mailto:atendimento@baurdobrasil.com.br
https://www.linkedin.com/company/baur-do-brasil-ltda/
https://www.facebook.com/BaurdoBrasil/
https://www.instagram.com/baurdobrasil/
https://www.youtube.com/channel/UCLJQ9paHsWerh8GDKCG3oeQ
javascript:searchTrigger();
https://baurbrasil.com.br/
B1.52 – 773 são boas fontes para uma consulta mais detalhada sobre
as técnicas de localização de falhas em cabos isolados.
Manutenção preventiva em cabos
isolados de média tensão
A manutenção preventiva em cabos isolados de média tensão
corresponde à execução de procedimentos para reduzir a probabilidade
de falhas ou promover o recondicionamento dos ativos. Em outras
palavras, são os procedimentosexecutados para prevenir falhas.
Podemos segmentá-los em duas vertentes: os que envolvem e os que
não envolvem a aplicação de média tensão.
Curva PF (Potential Failure) e ação preventiva de recondicionamento
Na �gura acima, notamos que a condição do ativo diminui
continuamente devido ao envelhecimento e degradação. A partir do
ponto P, denominado potencial, há indícios identi�cáveis da evolução de
defeitos, que levarão a uma falha e perda de funcionalidade. Supondo
um possível recondicionamento preventivo, que reduza a velocidade de
degradação do ativo, haveria redução na velocidade de degradação, com
consequente aumento de vida útil do ativo, do ponto F até o ponto F’,
onde ocorrerá a perda de funcionalidade.
Os procedimentos
Os procedimentos que não empregam média tensão são geralmente
relacionados à limpeza e à manutenção de acessórios,
    
06/09/24, 21:04 Tipos de manutenção previstas em redes isoladas de média tensão
https://baurbrasil.com.br/tipos-de-manutencao-em-redes-isoladas-de-media-tensao/ 5/11
mailto:atendimento@baurdobrasil.com.br
https://www.linkedin.com/company/baur-do-brasil-ltda/
https://www.facebook.com/BaurdoBrasil/
https://www.instagram.com/baurdobrasil/
https://www.youtube.com/channel/UCLJQ9paHsWerh8GDKCG3oeQ
javascript:searchTrigger();
https://baurbrasil.com.br/
recondicionamento de superfícies, aperto de conectores, entre outros.
Tais procedimentos reduzem a velocidade de degradação dos ativos e,
por isso, são considerados preventivos. No entanto, é importante
destacar que, para cabos de média tensão, eles apresentam limitada
funcionalidade, pois usualmente os defeitos mais críticos se
desenvolvem nas estruturas internas dos cabos ou em áreas não
acessíveis à inspeção.
Os procedimentos que empregam média tensão são aqueles que
realmente costumam apresentar os melhores resultados para redução
do número de falhas e ocorrências em operação. Todo material ou
componente elétrico deve apresentar performance compatível com
requisitos de aplicação. Para evitar e prevenir falhas ou ocorrências,
geralmente, aplicamos aos materiais os testes tipo “go / no go”. Em
cabos, diversos tipos de testes podem ser aplicados ou elaborados, mas
os mais importantes e empregados são os testes aplicados aos
isolamentos e aos revestimentos dos cabos.
Executamos os ensaios elétricos durante as manutenções preventivas
com os cabos desconectados. Também é importante frisar que eles
demandam um tempo razoável e podem promover estresse aos
isolamentos. Caso executados de forma equivocada ou muito
recorrente, podem se traduzir em resultados opostos ao esperado,
reduzindo a vida útil dos cabos. Assim, devem ser executados com
parcimônia e em acordo com uma estratégia bem elaborada.
Manutenção preditiva em cabos isolados
de média tensão
A atuação preditiva em cabos isolados de média tensão tem se tornado
cada vez mais relevante em todas as áreas da manutenção. Do ponto de
vista de gestão, é muito útil conhecer o estado dos cabos para
previsibilidade de custos. Tal informação também contribui para o
planejamento operacional e direcionamento de recursos para
manutenção preventiva. Ademais, a atuação preditiva permite o
planejamento de contingência (no caso de falhas) e de substituição de
cabos quando necessário. Para o levantamento destas informações,
indicamos as técnicas de manutenção preditiva.
    
06/09/24, 21:04 Tipos de manutenção previstas em redes isoladas de média tensão
https://baurbrasil.com.br/tipos-de-manutencao-em-redes-isoladas-de-media-tensao/ 6/11
mailto:atendimento@baurdobrasil.com.br
https://www.linkedin.com/company/baur-do-brasil-ltda/
https://www.facebook.com/BaurdoBrasil/
https://www.instagram.com/baurdobrasil/
https://www.youtube.com/channel/UCLJQ9paHsWerh8GDKCG3oeQ
javascript:searchTrigger();
https://baurbrasil.com.br/
A tabela a seguir apresenta as técnicas mais usualmente empregadas
em todo o mundo para acompanhamento preditivo em cabos isolados
de média tensão. Em geral, há duas classes de técnicas, as que
fornecem informações globais das condições dos cabos e as que
realizam a avaliação localizada.
Técnica Avaliação Objetivos principais Método
Tangente delta Integral
Degradação do
isolamento e
identi�cação de
irregularidades
O�ine
Espectroscopia no
domínio da
frequência
Integral
Degradação do
isolamento e
identi�cação de
irregularidades
O�ine
Espectroscopia no
domínio do tempo
Integral
Degradação do
isolamento e
identi�cação de
irregularidades
O�ine
Medição de
descargas parciais
Localizada
Identi�cação de
defeitos em
isolamentos e
acessórios
Online
ou
o�ine
Re�ectometria no
domínio do tempo
Localizada
Avaliação de blindagem
metálica e identi�cação
de irregularidades
diversas
O�ine
Re�ectometria no
domínio da
frequência
Localizada
Avaliação de blindagem
metálica e identi�cação
de irregularidades
diversas
O�ine
Análise
termográ�ca
Localizada
Identi�cação de
defeitos que produzem
pontos de aquecimento
nos cabos
Online
    
06/09/24, 21:04 Tipos de manutenção previstas em redes isoladas de média tensão
https://baurbrasil.com.br/tipos-de-manutencao-em-redes-isoladas-de-media-tensao/ 7/11
mailto:atendimento@baurdobrasil.com.br
https://www.linkedin.com/company/baur-do-brasil-ltda/
https://www.facebook.com/BaurdoBrasil/
https://www.instagram.com/baurdobrasil/
https://www.youtube.com/channel/UCLJQ9paHsWerh8GDKCG3oeQ
javascript:searchTrigger();
https://baurbrasil.com.br/
Polarização e
despolarização DC
Integral
Avaliação do
isolamento
O�ine
Resistência de
isolamento (DC)
Integral
Avaliação do
isolamento
O�ine
Medição de
resistência da
blindagem
Integral
Avaliação da
blindagem metálica.
Online e
o�ine
Medição de
resistência de
condutor
Integral
Identi�cação de
irregularidades
associadas a pontos de
elevada resistência.
O�ine
A importância das medições
As técnicas globais permitem a identi�cação de determinadas
irregularidades, indicam o estado de envelhecimento e degradação dos
isolamentos, mas podem não ser sensíveis a determinados tipos de
defeitos localizados. Já as técnicas localizadas indicam de modo
pontual a posição das irregularidades, mas são aplicáveis somente a
determinados tipos de defeitos.
Atualmente, as medições do tangente delta e de descargas parciais têm
adquirido importância cada vez mais relevante no mercado, pois atuam
de forma complementar, aumentando a e�ciência dos diagnósticos.
Para informações mais detalhadas sobre as manutenções corretivas,
preventivas e preditivas em cabos isolados de média tensão,
acompanhe a nossa série de e-books publicada mensalmente sobre o
tema. Para �car por dentro de cada novo lançamento, inscreva-se em
nossa newsletter.
Produtos relacionados
    
06/09/24, 21:04 Tipos de manutenção previstas em redes isoladas de média tensão
https://baurbrasil.com.br/tipos-de-manutencao-em-redes-isoladas-de-media-tensao/ 8/11
mailto:atendimento@baurdobrasil.com.br
https://www.linkedin.com/company/baur-do-brasil-ltda/
https://www.facebook.com/BaurdoBrasil/
https://www.instagram.com/baurdobrasil/
https://www.youtube.com/channel/UCLJQ9paHsWerh8GDKCG3oeQ
javascript:searchTrigger();
https://baurbrasil.com.br/
Leia também
PROTRAC ®
Com o protrac®, é possível localizar
com precisão falhas acústicas,
eletromagnéticas e de revestimento
dos cabos isolados, assim como
rastrear as rotas dos circuitos.
VIOLA TD
O viola TD da BAUR é um instrumento
indicado para realizar testes de
tensão aplicada em VLF (Very Low
Frequency) em cabos isolados de
classe até 20/35 kV
SYSCOMPACT 400
PORTABLE
O Syscompact 400 portable da BAUR
é um sistema completo para
localização de falhas em cabos
isolados de média tensão, incluindo
cabos de classe de tensão 20/35 kV.
    
06/09/24, 21:04 Tipos de manutenção previstas em redes isoladas de média tensão
https://baurbrasil.com.br/tipos-de-manutencao-em-redes-isoladas-de-media-tensao/ 9/11
https://baurbrasil.com.br/equipamentos/protrac/
https://baurbrasil.com.br/equipamentos/viola-td/
https://baurbrasil.com.br/equipamentos/syscompact-400-portable/mailto:atendimento@baurdobrasil.com.br
https://www.linkedin.com/company/baur-do-brasil-ltda/
https://www.facebook.com/BaurdoBrasil/
https://www.instagram.com/baurdobrasil/
https://www.youtube.com/channel/UCLJQ9paHsWerh8GDKCG3oeQ
javascript:searchTrigger();
https://baurbrasil.com.br/
BAUR BRASIL
Home
Quem somos
Blog
Contato
Política de privacidade
BAUR GMBH
www.baur.eu/pt »
EQUIPAMENTOS
Teste e diagnóstico de cabos isolados
Localização de falhas em cabos
isolados
Teste de óleo isolante
SERVIÇOS
Ensaios de Descargas Parciais (PD)
Ensaios de Re�ectometria no Domínio
do Tempo (TDR)
Ensaios de Tangente Delta (TD)
Identi�cação de causa raiz de falhas
Locação de equipamentos
CONTATO
 +55 (11) 2972-5272
atendimento@baurdobrasil.com.br
 BAUR do Brasil
 BAUR do Brasil
 /baurdobrasil
 BAUR do Brasil
MANUTENÇÃO CORRETIVA
E-books REDES DE MÉDIA
TENSÃO EM USINAS EÓLICAS
E SOLARES
Desde o início da década de 2010,
o Brasil...
    
06/09/24, 21:04 Tipos de manutenção previstas em redes isoladas de média tensão
https://baurbrasil.com.br/tipos-de-manutencao-em-redes-isoladas-de-media-tensao/ 10/11
https://baurbrasil.com.br/
https://baurbrasil.com.br/quem-somos/
https://baurbrasil.com.br/blog/
https://baurbrasil.com.br/contato/
https://baurbrasil.com.br/politica-de-privacidade/
https://www.baur.eu/pt
https://baurbrasil.com.br/equipamentos/?cat=teste-e-diagnostico-de-cabos-isolados
https://baurbrasil.com.br/equipamentos/?cat=localizacao-de-falhas-em-cabos-isolados
https://baurbrasil.com.br/equipamentos/?cat=teste-de-oleo-isolante
https://baurbrasil.com.br/servicos/ensaios-de-descargas-parciais-pd/
https://baurbrasil.com.br/servicos/ensaios-de-reflectometria-no-dominio-do-tempo-tdr/
https://baurbrasil.com.br/servicos/ensaios-de-tangente-delta-td/
https://baurbrasil.com.br/servicos/identificacao-de-causa-raiz-de-falhas/
https://baurbrasil.com.br/servicos/locacao-de-equipamentos/
tel: +55 (11) 2972-5272
mailto:%20atendimento@baurdobrasil.com.br
https://www.linkedin.com/company/baur-do-brasil-ltda/
https://www.facebook.com/BaurdoBrasil/
https://www.instagram.com/baurdobrasil/
https://www.youtube.com/channel/UCLJQ9paHsWerh8GDKCG3oeQ
https://baurbrasil.com.br/e-book-redes-de-media-tensao-em-usinas-eolicas-e-solares/
mailto:atendimento@baurdobrasil.com.br
https://www.linkedin.com/company/baur-do-brasil-ltda/
https://www.facebook.com/BaurdoBrasil/
https://www.instagram.com/baurdobrasil/
https://www.youtube.com/channel/UCLJQ9paHsWerh8GDKCG3oeQ
javascript:searchTrigger();
https://baurbrasil.com.br/
Localização de falhas em cabos
Testes de tensão aplicada em VLF
Treinamentos sob medida
NEWSLETTER
OKDeixe seu e-mail
    
06/09/24, 21:04 Tipos de manutenção previstas em redes isoladas de média tensão
https://baurbrasil.com.br/tipos-de-manutencao-em-redes-isoladas-de-media-tensao/ 11/11
https://baurbrasil.com.br/servicos/localizacao-de-falhas-em-cabos-isolados/
https://baurbrasil.com.br/servicos/ensaios-de-tensao-aplicada-em-vlf/
https://baurbrasil.com.br/servicos/treinamentos-sob-medida/
mailto:atendimento@baurdobrasil.com.br
https://www.linkedin.com/company/baur-do-brasil-ltda/
https://www.facebook.com/BaurdoBrasil/
https://www.instagram.com/baurdobrasil/
https://www.youtube.com/channel/UCLJQ9paHsWerh8GDKCG3oeQ
javascript:searchTrigger();
https://baurbrasil.com.br/
