4Aplicações

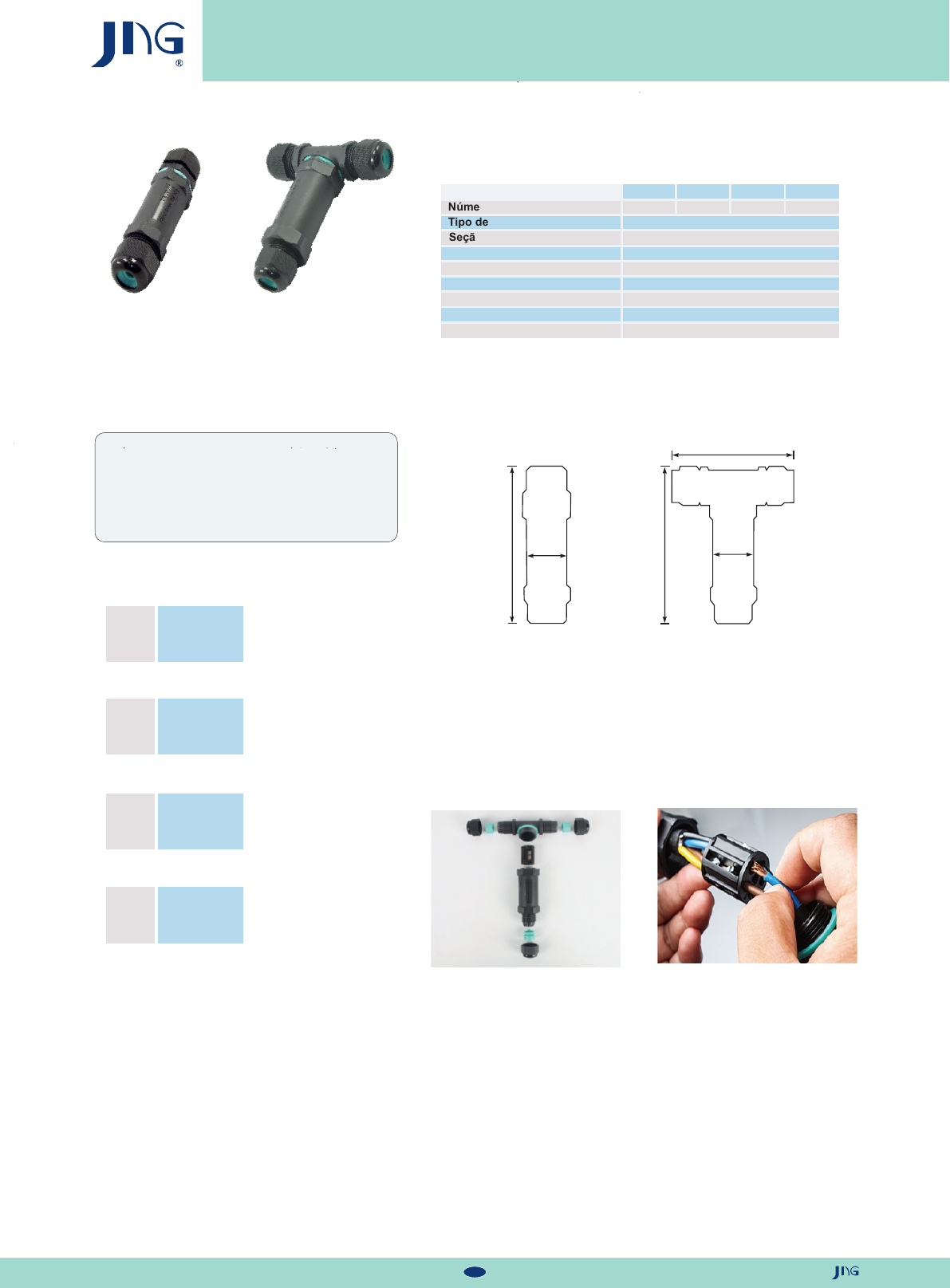

1 278 Conector de Emenda IP68 (Prova D’água)
4Dimensões (mm)
 Código
Conector Emenda para 3 Condutores
15484
JCA
Conector de Emenda IP68 (Prova D’água)
 Referência
JCA 3
Os conectores de emenda da linha JCA foram designados
para realizar emendas de cabos em ambientes úmidos como
instalações elétricas externas, iluminação pública, jardins,
entre outras instalações em que haja contato com umidade.
4Dados Técnicos
Seção dos Condutores
Corrente Máxima de Operação
Número Máximo de Condutores
Grau de Proteção
Tensão Máxima de Operação
3 5 3
Tipo de Condutor
Decapagem do Condutor
JCA 3 JCA 5 JCA 3T JCA 5T
5
Flexível ou Rigido
0.5mm² a 2.5mm²
6mm~7mm
16A
450V
IP68
Material do Invólucro PA66
Material do Terminal Latão Niquelado
29mm
90mm
11
0
m
m
11
0
m
m
29mm
JCA 3T/JCA 5TJCA 3/JCA 5
 Código
Conector T para 3 Condutores
15482
 Referência
JCA 3T
 Código
Conector Emenda para 5 Condutores
15485
 Referência
JCA 5
 Código
Conector T para 5 Condutores
15483
 Referência
JCA 5T
4Metodo de utilização
1° Retire a tampa roscada 2° Faça as conexões.
