AVALIAÇÃO 3

Prévia do material em texto

A
B
C
D
E
1 Marcar para revisão

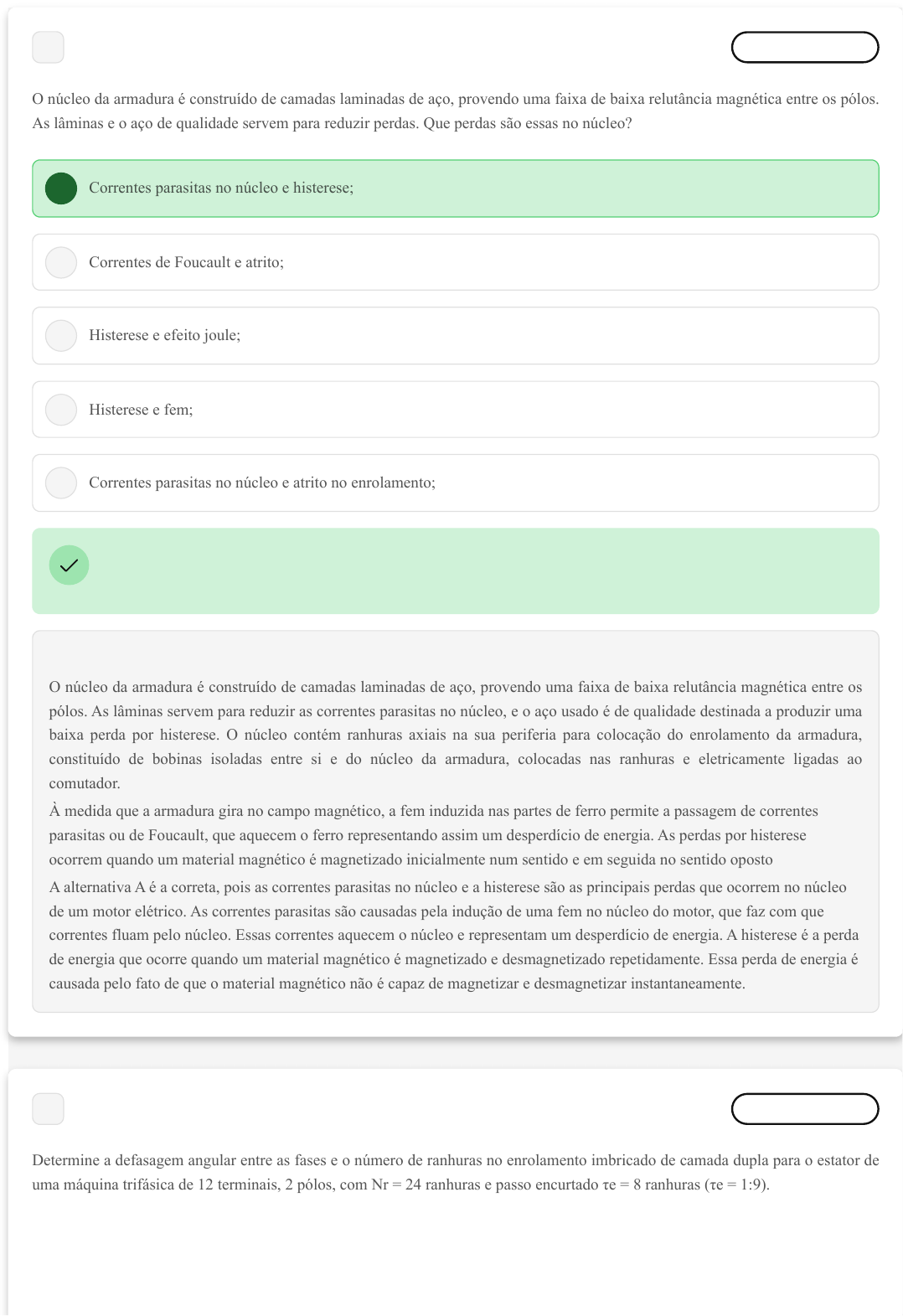

O núcleo da armadura é construído de camadas laminadas de aço, provendo uma faixa de baixa relutância magnética entre os pólos.
As lâminas e o aço de qualidade servem para reduzir perdas. Que perdas são essas no núcleo?
Correntes parasitas no núcleo e histerese;
Correntes de Foucault e atrito;
Histerese e efeito joule;
Histerese e fem;
Correntes parasitas no núcleo e atrito no enrolamento;
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
O núcleo da armadura é construído de camadas laminadas de aço, provendo uma faixa de baixa relutância magnética entre os
pólos. As lâminas servem para reduzir as correntes parasitas no núcleo, e o aço usado é de qualidade destinada a produzir uma
baixa perda por histerese. O núcleo contém ranhuras axiais na sua periferia para colocação do enrolamento da armadura,
constituído de bobinas isoladas entre si e do núcleo da armadura, colocadas nas ranhuras e eletricamente ligadas ao
comutador.
À medida que a armadura gira no campo magnético, a fem induzida nas partes de ferro permite a passagem de correntes
parasitas ou de Foucault, que aquecem o ferro representando assim um desperdício de energia. As perdas por histerese
ocorrem quando um material magnético é magnetizado inicialmente num sentido e em seguida no sentido oposto
A alternativa A é a correta, pois as correntes parasitas no núcleo e a histerese são as principais perdas que ocorrem no núcleo
de um motor elétrico. As correntes parasitas são causadas pela indução de uma fem no núcleo do motor, que faz com que
correntes fluam pelo núcleo. Essas correntes aquecem o núcleo e representam um desperdício de energia. A histerese é a perda
de energia que ocorre quando um material magnético é magnetizado e desmagnetizado repetidamente. Essa perda de energia é
causada pelo fato de que o material magnético não é capaz de magnetizar e desmagnetizar instantaneamente.
2 Marcar para revisão
Determine a defasagem angular entre as fases e o número de ranhuras no enrolamento imbricado de camada dupla para o estator de
uma máquina trifásica de 12 terminais, 2 pólos, com Nr = 24 ranhuras e passo encurtado τe = 8 ranhuras (τe = 1:9).
A
B
C
D
E
120º e 8 ranhuras;
90º e 4 ranhuras;
120º e 4 ranhuras;
90º e 6 ranhuras;
180º e 8 ranhuras;
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
Desta forma
A
B
C
D
E
3 Marcar para revisão
Determine a defasagem angular entre as fases e o número de ranhuras nos enrolamentos de uma máquina trifásica de 4 pólos.
Considere um enrolamento imbricado com Nr = 24 ranhuras.
120º e 4 ranhuras;
90º e 2 ranhuras;
120º e 6 ranhuras;
180º e 4 ranhuras;
120º e 8 ranhuras;
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
Construção dos Enrolamentos do Estator com Camada Única:
Desta forma,
