1 Marcar para revisão

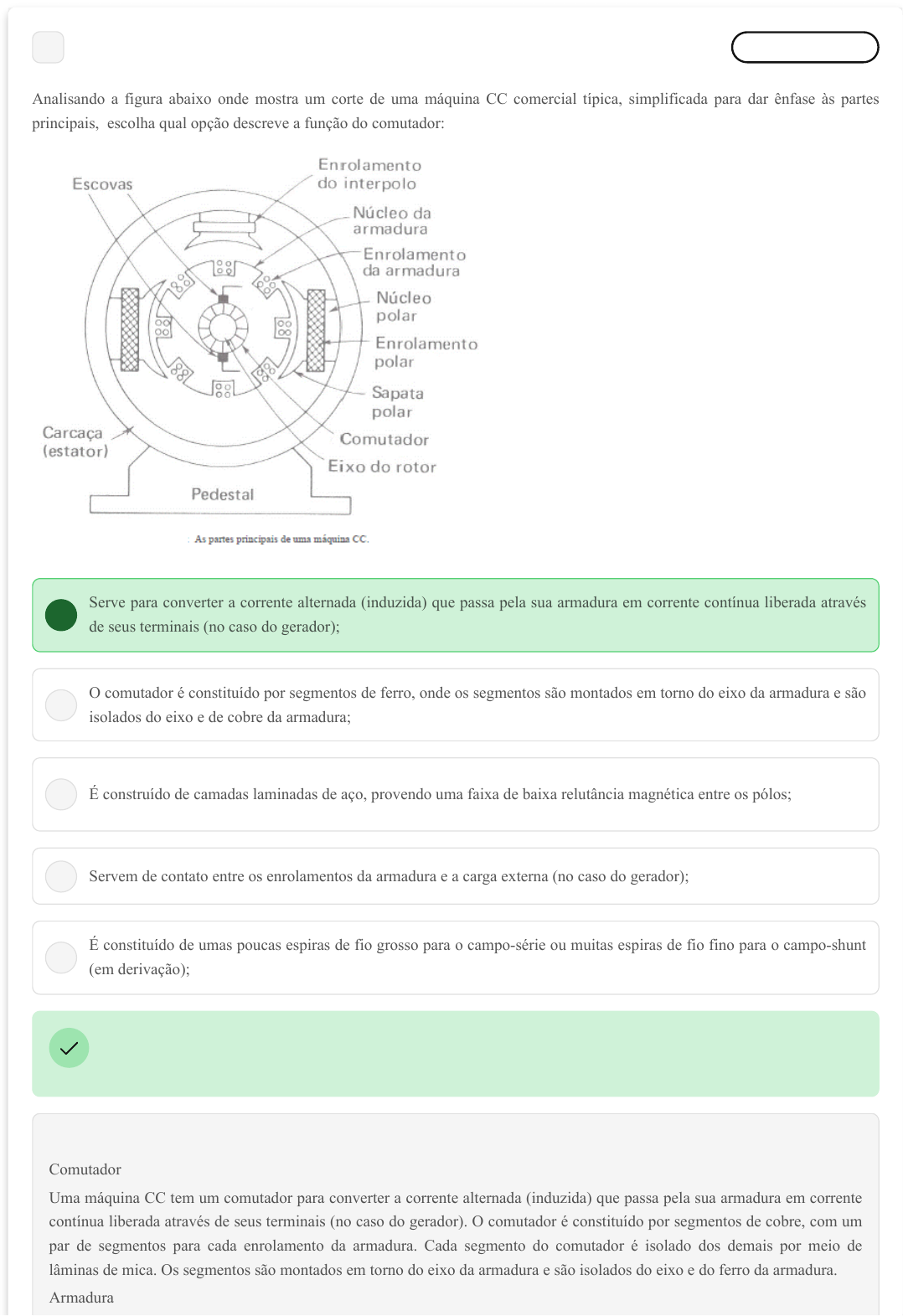

Analisando a figura abaixo onde mostra um corte de uma máquina CC comercial típica, simplificada para dar ênfase às partes
principais, escolha qual opção descreve a função do comutador:
Serve para converter a corrente alternada (induzida) que passa pela sua armadura em corrente contínua liberada através
de seus terminais (no caso do gerador);
O comutador é constituído por segmentos de ferro, onde os segmentos são montados em torno do eixo da armadura e são
isolados do eixo e de cobre da armadura;
É construído de camadas laminadas de aço, provendo uma faixa de baixa relutância magnética entre os pólos;
Servem de contato entre os enrolamentos da armadura e a carga externa (no caso do gerador);
É constituído de umas poucas espiras de fio grosso para o campo-série ou muitas espiras de fio fino para o campo-shunt
(em derivação);
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
Comutador
Uma máquina CC tem um comutador para converter a corrente alternada (induzida) que passa pela sua armadura em corrente
contínua liberada através de seus terminais (no caso do gerador). O comutador é constituído por segmentos de cobre, com um
par de segmentos para cada enrolamento da armadura. Cada segmento do comutador é isolado dos demais por meio de
lâminas de mica. Os segmentos são montados em torno do eixo da armadura e são isolados do eixo e do ferro da armadura.
Armadura
A
B
C
Em um motor, a armadura recebe a corrente proveniente de uma fonte elétrica externa. Isto faz a armadura girar. Em um
gerador, a armadura gira por efeito de uma força mecânica externa. A tensão gerada na armadura é então ligada a um circuito
externo. Como a armadura gira, ela é também chamada de rotor.
O núcleo da armadura é construído de camadas laminadas de aço, provendo uma faixa de baixa relutância magnética entre os
pólos. As lâminas servem para reduzir as correntes parasitas no núcleo, e o aço usado é de qualidade destinada a produzir uma
baixa perda por histerese.
Escovas
São conectores de grafita fixos, montados sobre molas que permitem que eles deslizem (ou ¿escovem¿) sobre o comutador no
eixo da armadura. Assim, as escovas servem de contato entre os enrolamentos da armadura e a carga externa (no caso do
gerador).
Enrolamento de Campo
Este eletroímã produz o fluxo interceptado pela armadura. É constituído de umas poucas espiras de fio grosso para o campo-
série ou muitas espiras de fio fino para o campo-shunt (em derivação).
2 Marcar para revisão
No enrolamento de excitação a corrente flui do número característico 1 para o número 2 (F1 ligado no "+" e F2 ligado no "-"). No
sentido de rotação à direita, A1 deverá ser positivo. Para uma máquina com apenas uma ponta de eixo, ou com duas pontas de eixo
de diâmetro diferente, vale como sentido de rotação aquele do rotor que se pode observar quando se olha do lado frontal da ponta
de eixo ou da ponta de eixo de maior diâmetro. Em pontas de eixo de diâmetro igual, deve-se observar a partir do lado afastado do
comutador. Analisando a figura abaixo, podemos considerar como verdadeiras, exceto uma:


Operação como motor ocorre quando a corrente flui no enrolamento da armadura da escova (+) para (-);
Operação como gerador ocorre quando a corrente flui no enrolamento da armadura de escova (-) para a (+);
Com relação à rotação do motor, a mesma pode ser alterada, mantendo o fluxo (F) constante e variando a tensão de
armadura (controle de armadura);
D
E
A
B
C
D
E
Com relação à rotação do motor, a mesma pode manter a tensão de armadura fixa e alterar o fluxo (controle pelo
campo);
Operação como motor ocorre quando a corrente flui no enrolamento da armadura da escova (-) para (+);
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
Excitação Independente
A rotação do motor pode ser alterada, mantendo o fluxo (F) constante e variando a tensão de armadura (controle de armadura),
ou mantendo a tensão de armadura fixa e alterando o fluxo (controle pelo campo).
Sentido de Rotação
No enrolamento de excitação a corrente flui do número característico 1 para o número 2 (F1 ligado no (+) e F2 ligado no (-)).
No sentido de rotação à direita, A1 deverá ser positivo.
Para uma máquina com apenas uma ponta de eixo, ou com duas pontas de eixo de diâmetro diferente, vale como sentido de
rotação aquele do rotor que se pode observar quando se olha do lado frontal da ponta de eixo ou da ponta de eixo de maior
diâmetro. Em pontas de eixo de diâmetro igual, deve-se observar a partir do lado afastado do comutador.
OPERAÇÃO COMO MOTOR: A corrente flui no enrolamento da armadura da
escova (+) para (-).
OPERAÇÃO COMO GERADOR: A corrente flui no enrolamento da armadura da escova (-) para a (+).
3 Marcar para revisão
Podemos considerar que existem três tipos de perdas nos geradores e motores. Sejam elas:
- perdas no cobre dos circuitos elétricos (enrolamento da armadura e enrolamento de campo);
- perdas no ferro dos circuitos magnéticos (núcleo do rotor e estator).
As perdas mecânicas produzidas pela rotação da máquina podem ser descritas como:
Perdas rotacionais ou Perdas por atrito;
Perdas no campo em derivação;
Perdas por corrente parasitas;
Perdas por histerese;
Perdas no campo em série;
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
